  1. FJM SAMSUNG

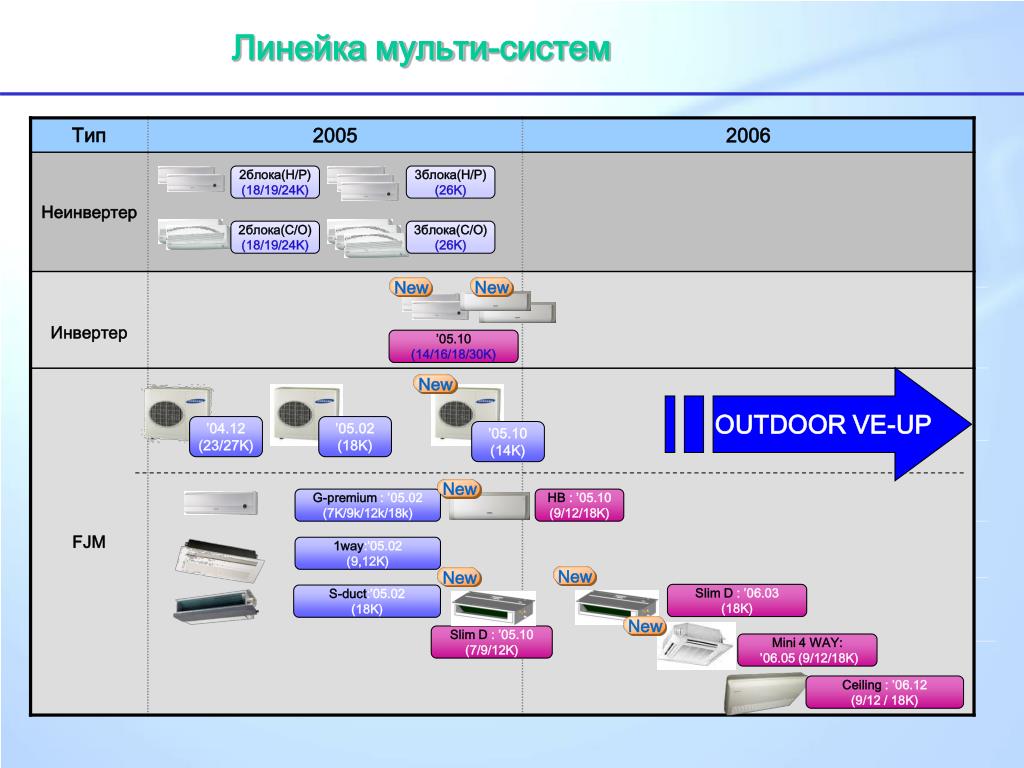

  2. Линейка мульти-систем 2блока(H/P) (18/19/24K) 3блока(H/P) (26K) 2блока(C/O) (18/19/24K) 3блока(C/O) (26K) New New ’05.10 (14/16/18/30K) OUTDOOR VE-UP New ’04.12 (23/27K) ’05.02 (18K) ’05.10 (14K) New G-premium : ’05.02 (7K/9k/12k/18k) HB : ’05.10 (9/12/18K) 1way:’05.02 (9,12K) New New Slim D : ’06.03 (18K) S-duct:’05.02 (18K) New Slim D : ’05.10 (7/9/12K) Mini 4 WAY: ’06.05 (9/12/18K) Ceiling : ’06.12 (9/12 / 18K)

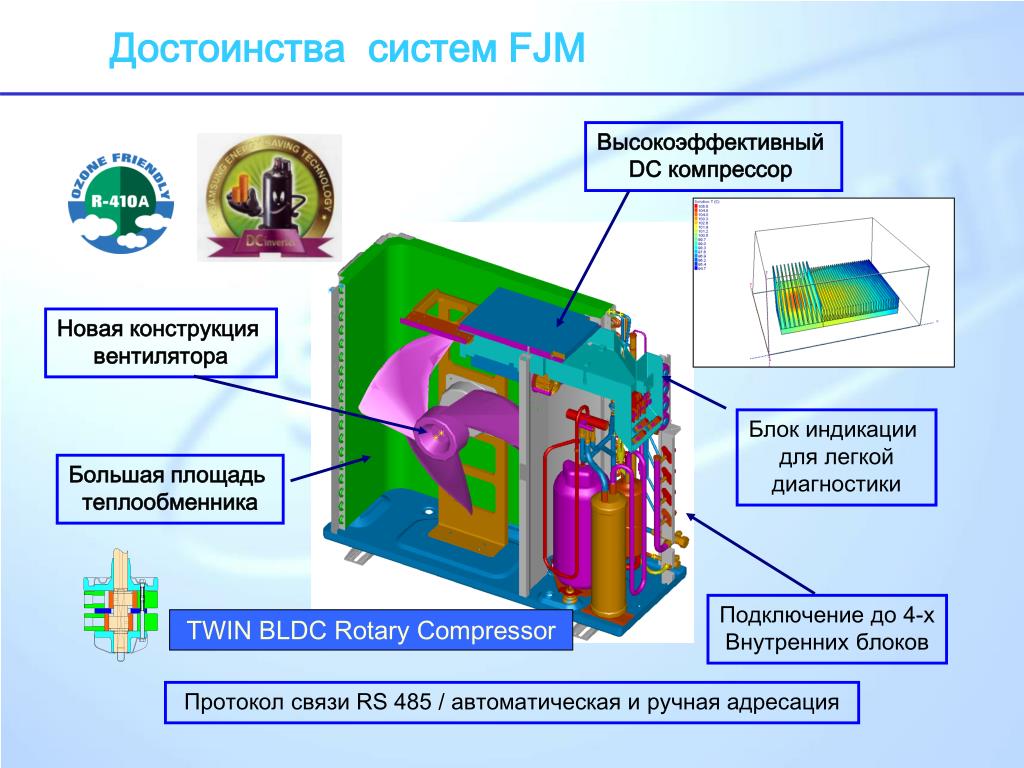

  3. Достоинства систем FJM Высокоэффективный DC компрессор Новая конструкция вентилятора Блок индикации для легкой диагностики Большая площадь теплообменника Подключение до 4-х Внутренних блоков TWIN BLDC Rotary Compressor Протокол связи RS 485 / автоматическая и ручная адресация

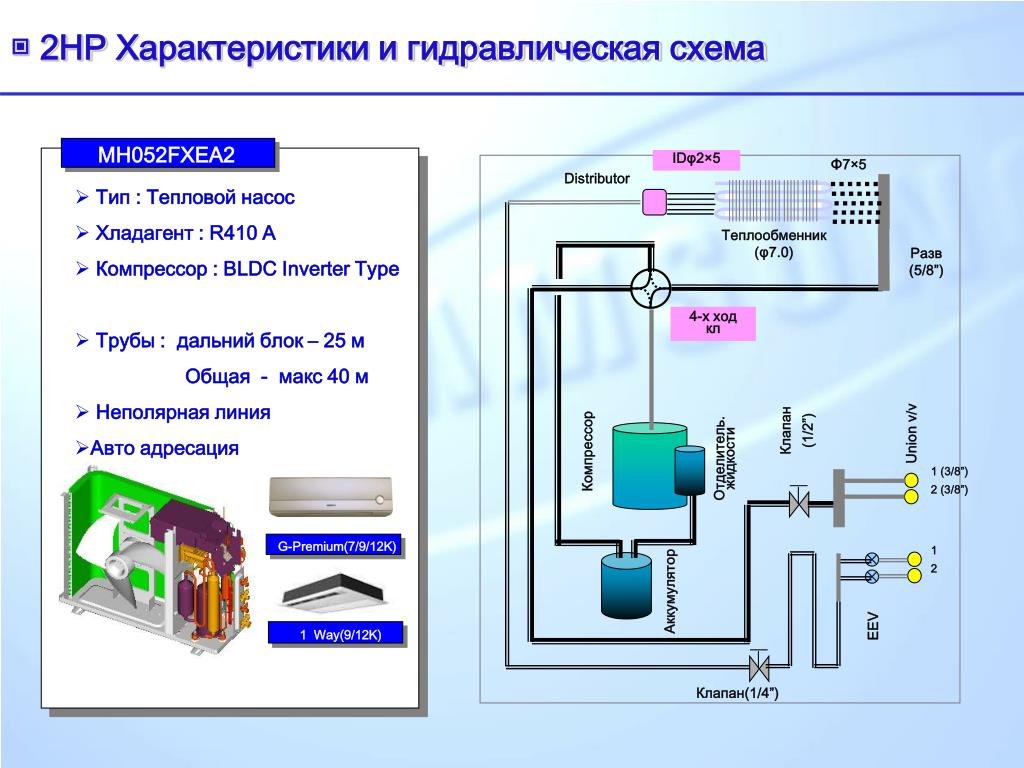

  4. ▣ 2HP Характеристики и гидравлическая схема MH052FXEA2 IDφ2×5 Φ7×5 Distributor • Тип : Тепловой насос • Хладагент : R410 A • Компрессор : BLDC Inverter Type • Трубы : дальний блок – 25 м Общая - макс 40 м • Неполярная линия • Авто адресация Теплообменник (φ7.0) Разв (5/8”) 4-х ход кл Клапан (1/2”) Union v/v Компрессор Отделитель. жидкости 1 (3/8”) 2 (3/8”) 1 G-Premium(7/9/12K) 2 Аккумулятор EEV 1 Way(9/12K) Клапан(1/4”)

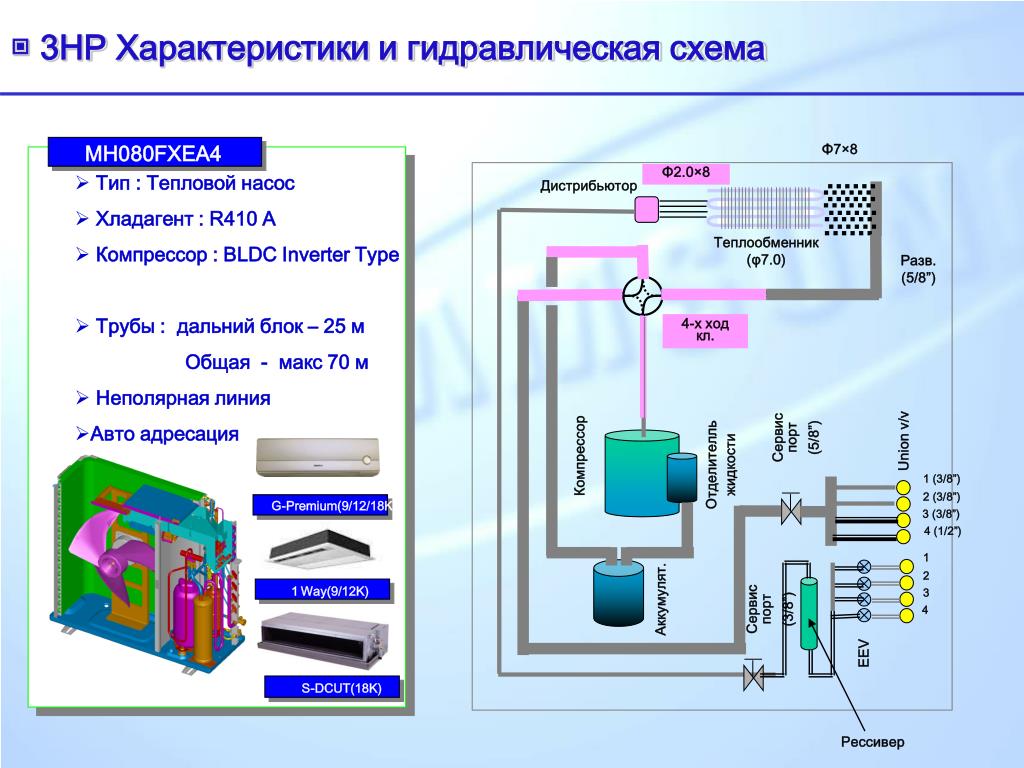

  5. ▣ 3HP Характеристики и гидравлическая схема 1 2 3 4 MH080FXEA4 Φ7×8 Φ2.0×8 • Тип : Тепловой насос • Хладагент : R410 A • Компрессор : BLDC Inverter Type • Трубы : дальний блок – 25 м Общая - макс70 м • Неполярная линия • Авто адресация Дистрибьютор Теплообменник (φ7.0) Разв. (5/8”) 4-х ход кл. Сервис порт (5/8”) Union v/v Отделителль жидкости Компрессор 1 (3/8”) 2 (3/8”) G-Premium(9/12/18K) 3 (3/8”) 4 (1/2”) Сервис порт (3/8”) 1 Way(9/12K) Аккумулят. EEV S-DCUT(18K) Рессивер

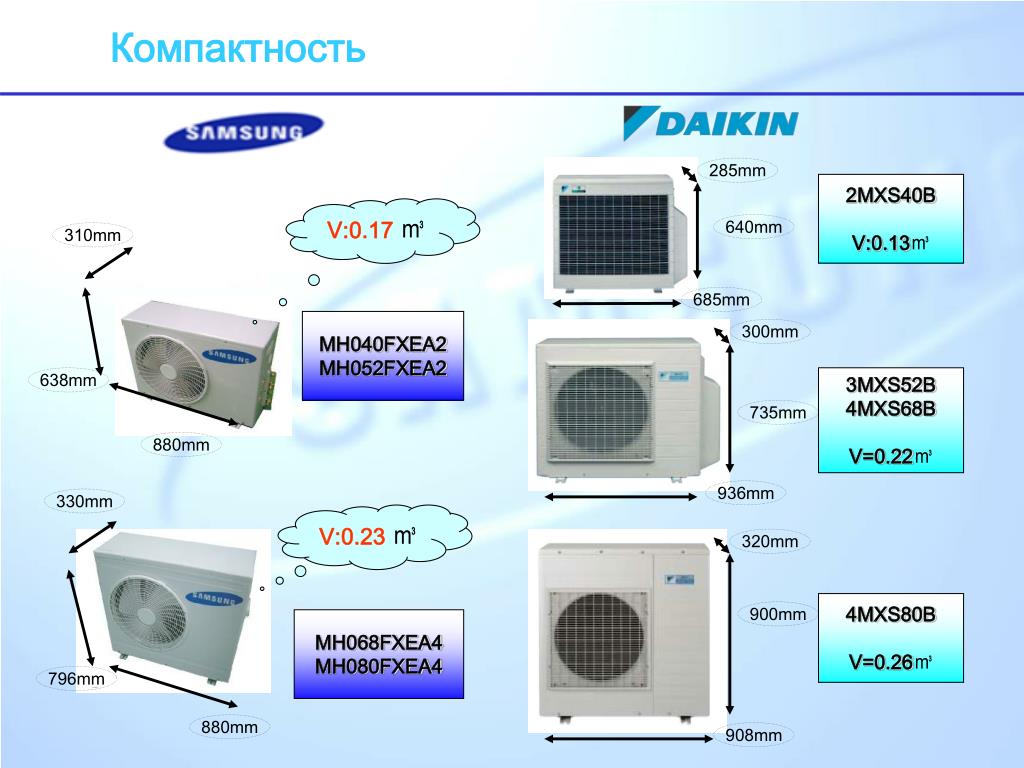

  6. Компактность 285mm 2MXS40B V:0.13㎥ V:0.17 ㎥ 640mm 310mm 685mm MH040FXEA2 MH052FXEA2 300mm 638mm 3MXS52B 4MXS68B V=0.22㎥ 735mm 880mm 936mm 330mm V:0.23 ㎥ 320mm 4MXS80B V=0.26㎥ 900mm MH068FXEA4 MH080FXEA4 796mm 880mm 908mm

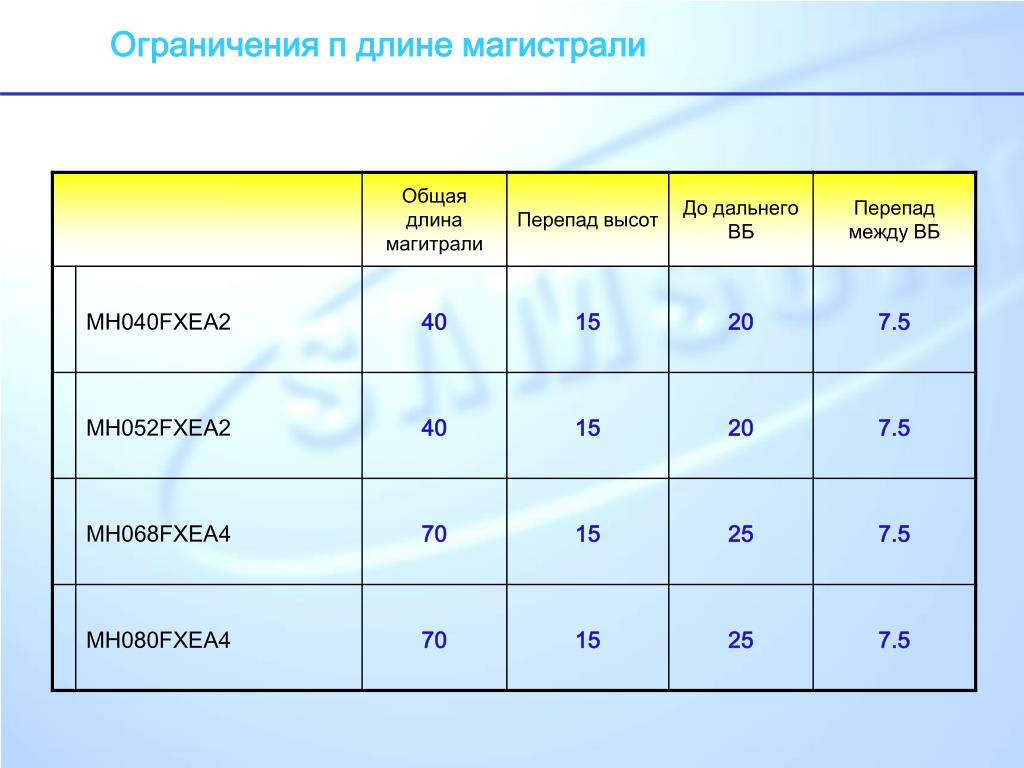

  7. Ограничения п длине магистрали

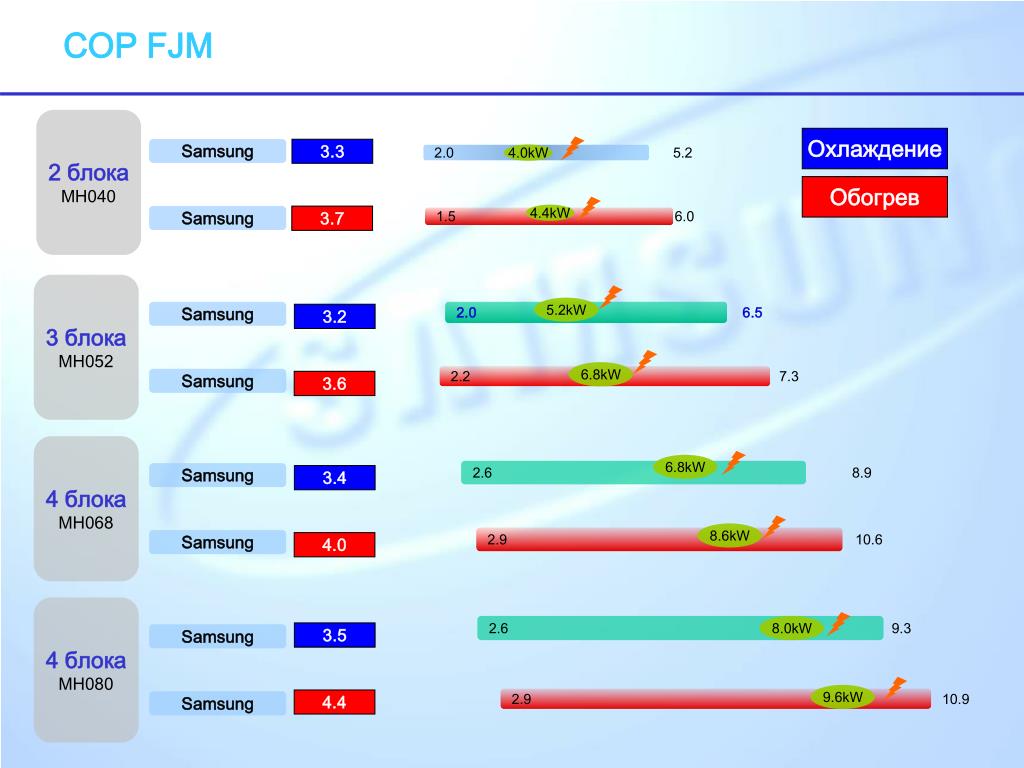

  8. COPFJM 2 блока MH040 Охлаждение Samsung 3.3 2.0 5.2 4.0kW Обогрев 4.4kW Samsung 3.7 1.5 6.0 3 блока MH052 5.2kW 2.0 6.5 Samsung 3.2 6.8kW 2.2 7.3 Samsung 3.6 4 блока MH068 6.8kW 2.6 8.9 Samsung 3.4 8.6kW 2.9 10.6 Samsung 4.0 4 блока MH080 2.6 9.3 8.0kW 3.5 Samsung 9.6kW 2.9 10.9 4.4 Samsung

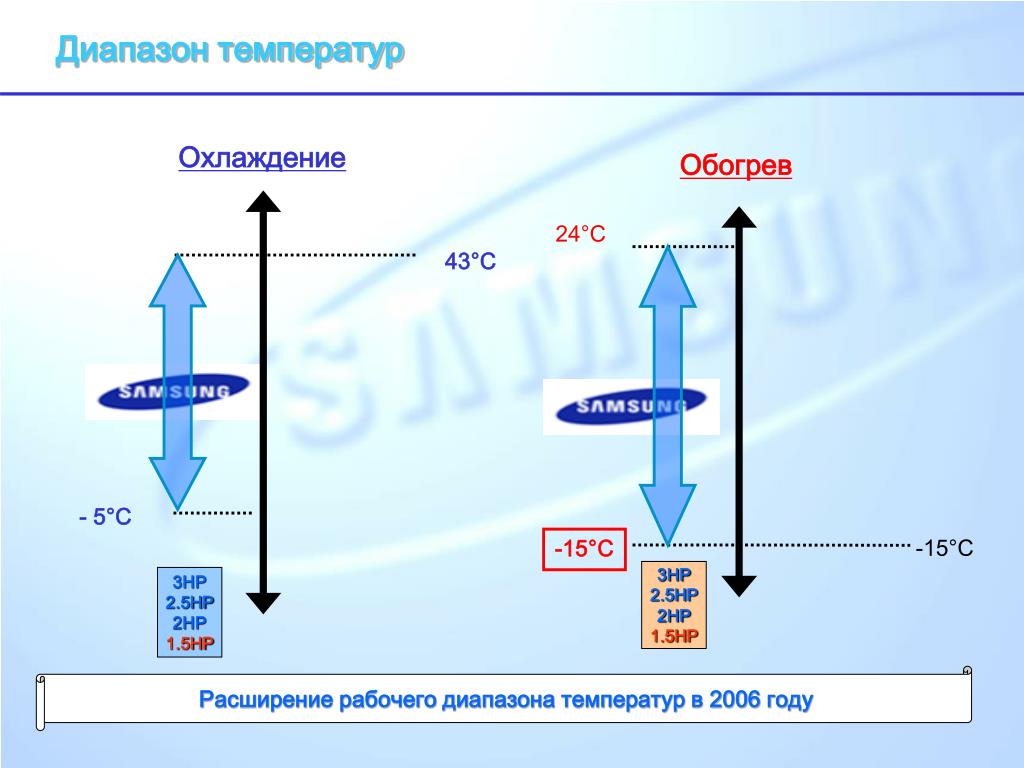

  9. Диапазон температур Охлаждение Обогрев 24°C 43°C - 5°C -15°C -15°C 3HP 2.5HP 2HP 1.5HP 3HP 2.5HP 2HP 1.5HP Расширение рабочего диапазона температур в 2006 году

  10. Новые модели ▣ Настенные - HB(PRESTIGE) - G-Premium ▣ 1- но поточные кассетные ▣ 600x600 4-х поточные Мини кассетные ▣ Низкопрофильные канальные ▣ Встраиваемые канальные New New New

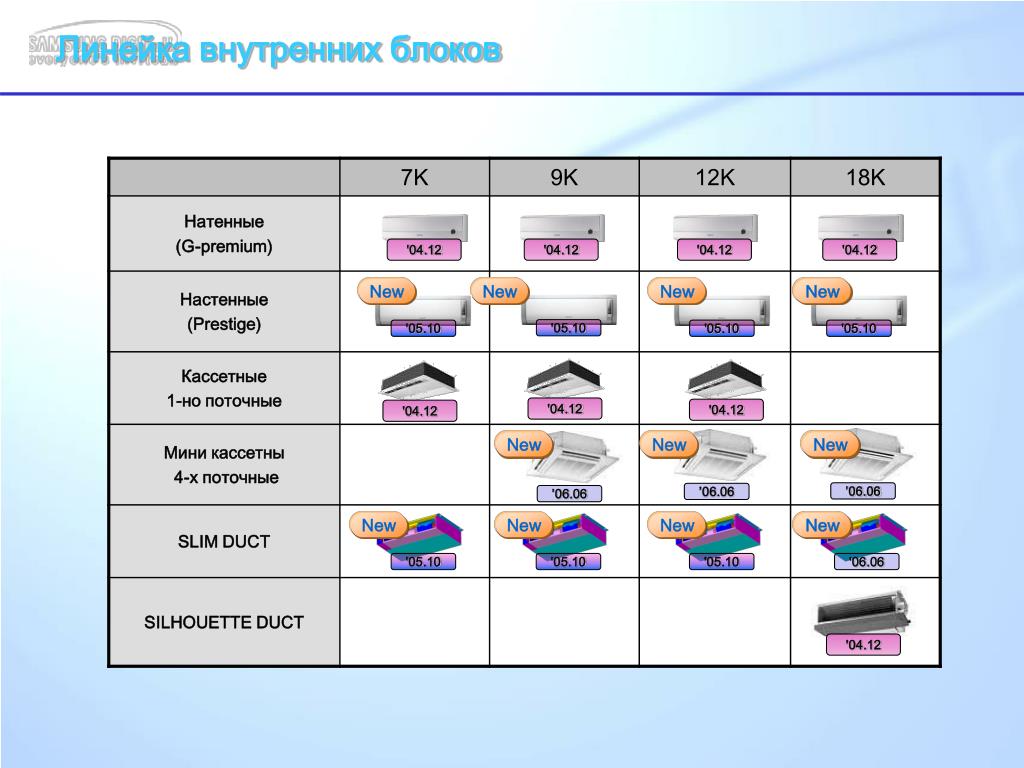

  11. '04.12 '04.12 '04.12 '05.10 '05.10 '04.12 '04.12 '04.12 ’06.06 ’06.06 ’06.06 '05.10 '05.10 '05.10 Линейка внутренних блоков '04.12 New New New New '05.10 '05.10 New New New New New New New '06.06 '04.12

  12. Настенные ( Prestige ) New 268mm 315mm 165mm 200mm 950 (26,35) 1099 (52) - 23 -26 - 35 -- 52

  13. 600x600 Mini 4-х поточные кассетные New 260 570 570 - - 26 - 35 -- 52

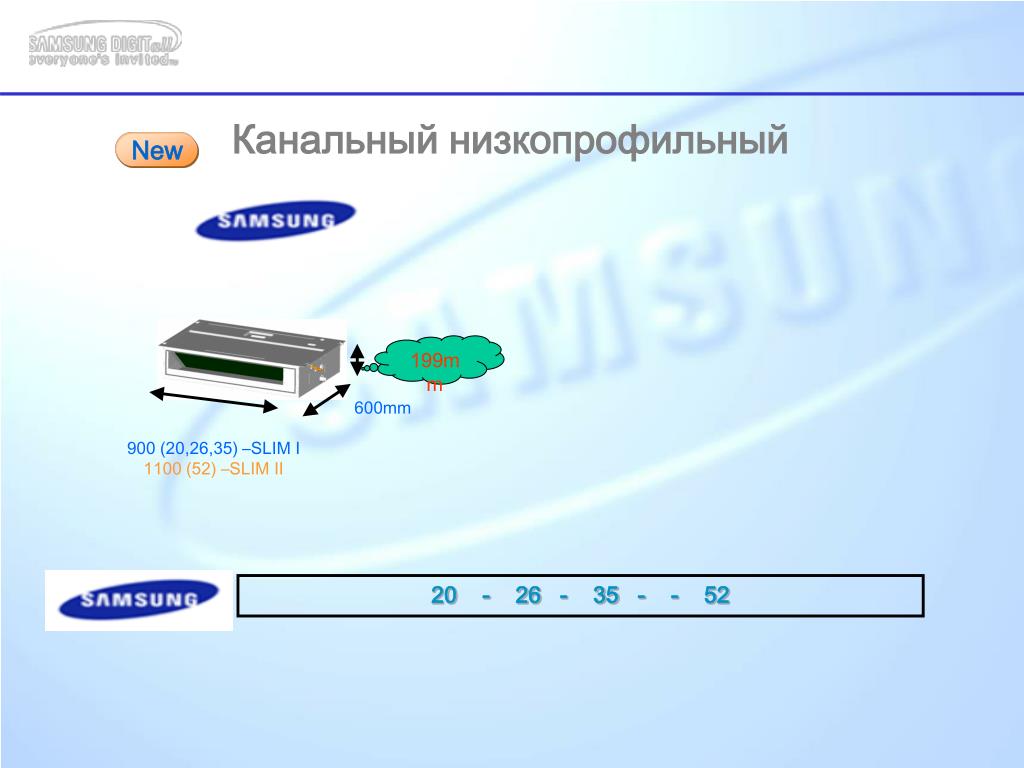

  14. Канальный низкопрофильный New 199mm 600mm 900 (20,26,35) –SLIM I 1100 (52) –SLIM II 20 - 26- 35- -52

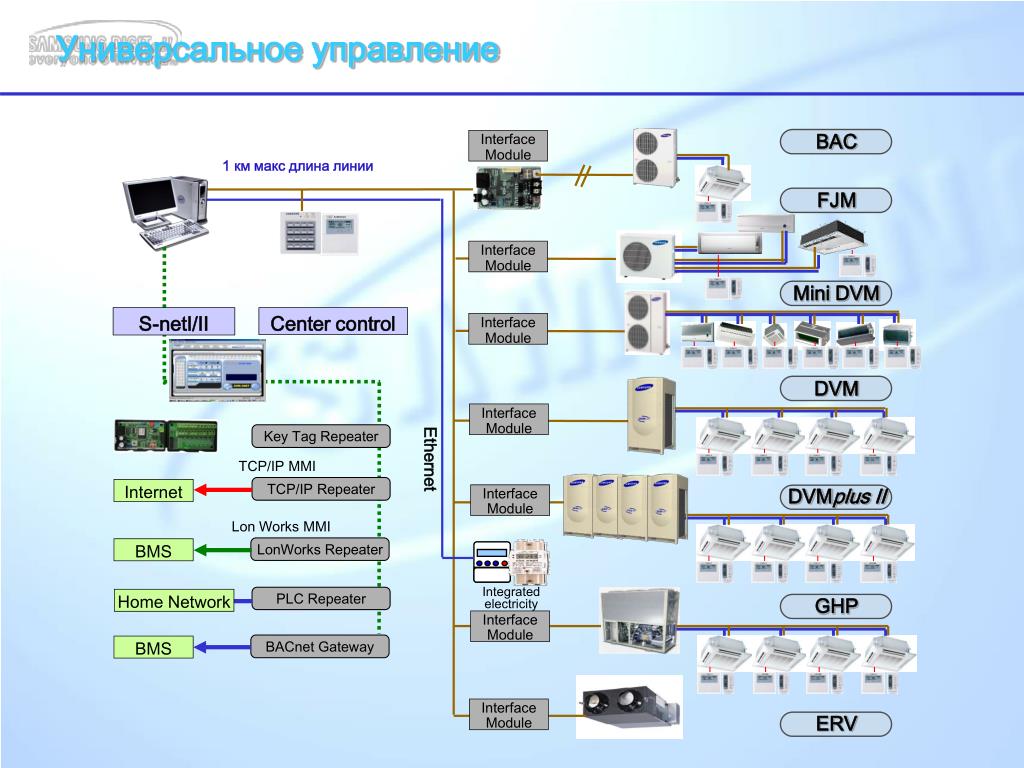

  15. Универсальное управление Interface Module BAC 1 км макс длина линии FJM Interface Module Mini DVM S-netⅠ/Ⅱ Center control Interface Module DVM Interface Module Key Tag Repeater Ethernet TCP/IP MMI TCP/IP Repeater Internet Interface Module DVMplus Ⅱ Lon Works MMI LonWorks Repeater BMS PLC Repeater Integrated electricity Home Network GHP Interface Module BACnet Gateway BMS Interface Module ERV

  16. ■ Расширение линейки внутренних блоков ▶ Более компактные внутренние блоки → Mini 4-W/C,Slim Duct, Prestige ▶ Новые наружные блоки ■ Повышение энергоэффективности ▶ DC Inverter ■ Увеличение длины магистрали (до 70мдля – 8кВт) ■ Широкая номенклатура комбинаций ВБ ▶ Для блоков 2.5HP/3HP до 170% от производительности НБ ▶ Дляблока 2HP до 135% от производительности НБ ■ Управление RS 485.

  17. Схема соединений внутреннего блока Фото приемник Помпа Проводной пульт управления Сигнальная линия Питание Питание

  18. Схема соединений наружный – внутренний блок

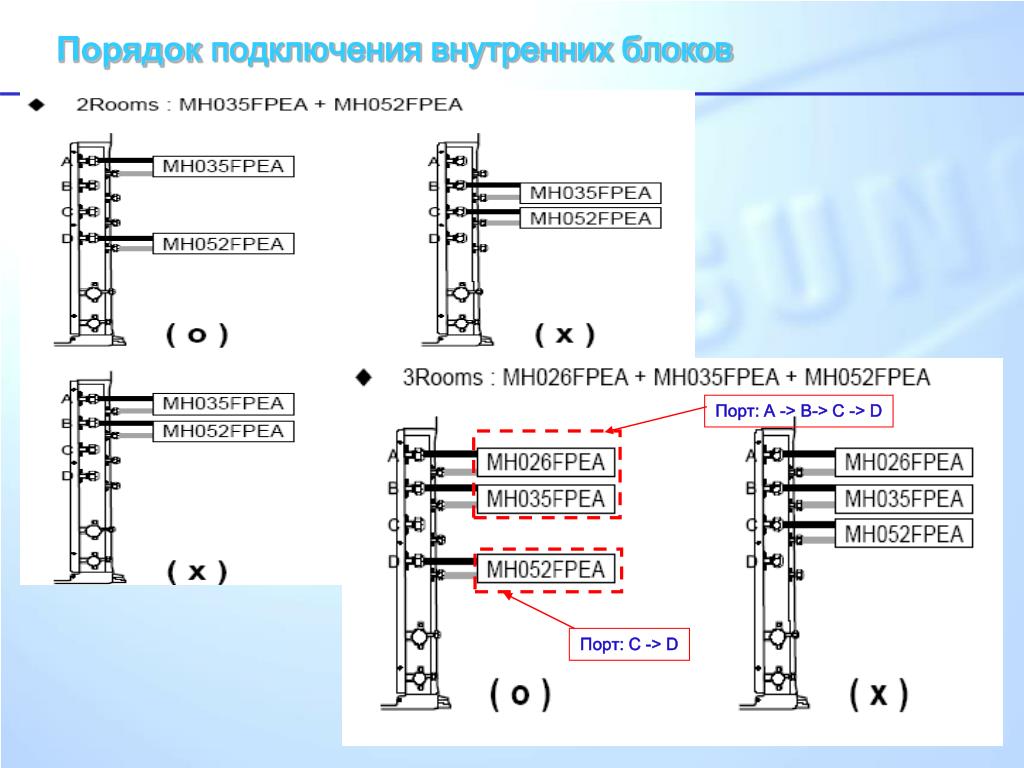

  19. Порядок подключения внутренних блоков Порт: A -> B-> C -> D Порт: C -> D

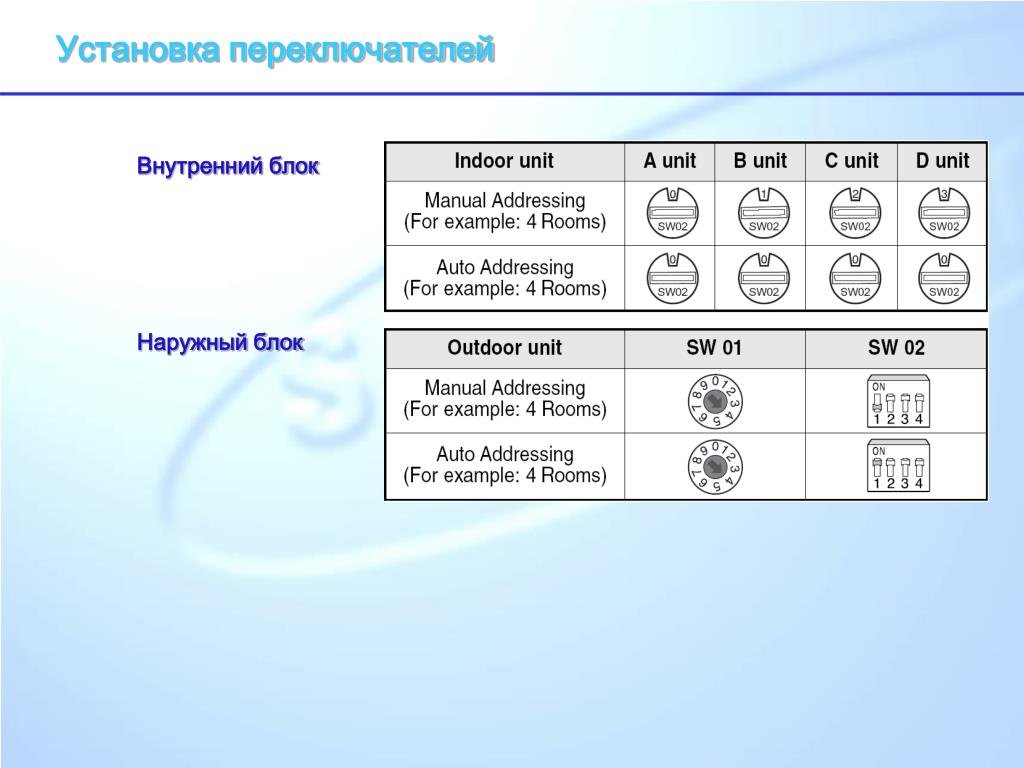

  20. Установка переключателей Внутренний блок Наружный блок

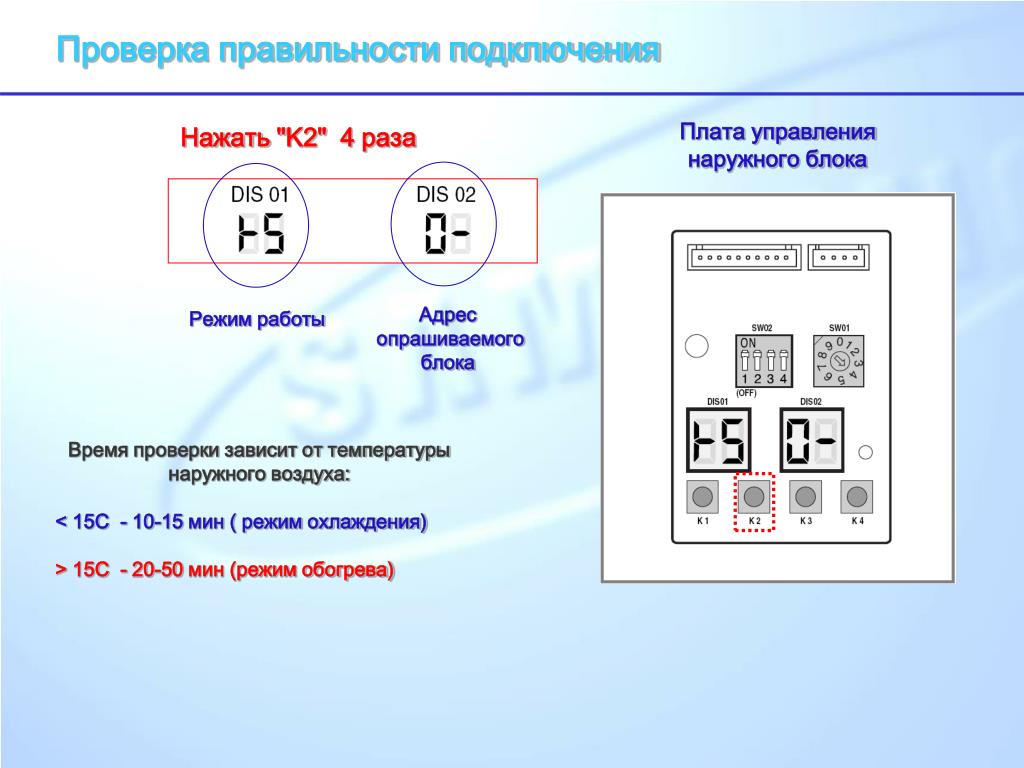

  21. Проверка правильности подключения Плата управления наружного блока Нажать "K2" 4 раза Адрес опрашиваемого блока Режим работы Время проверки зависит от температуры наружного воздуха: < 15С - 10-15мин( режим охлаждения) > 15С - 20-50 мин (режим обогрева)

  22. Ограничение электропотребления Плата управления наружного блока
