Statusbericht der MSA-Gruppe

Statusbericht der MSA-Gruppe. Beteiligte Mitarbeiter: Wissenschaflter Frank Göttsche Folke Olesen Andreas Schmidt Promotionen Roger Huckle Ewa Kabsch. Ingenieur Walter Fiebig. Übersicht. Archiv Satellitendaten MSG wird weiter archiviert

geona
Download Presentation

Statusbericht der MSA-Gruppe

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Statusbericht der MSA-Gruppe Beteiligte Mitarbeiter: WissenschaflterFrank GöttscheFolke OlesenAndreas Schmidt PromotionenRoger HuckleEwa Kabsch IngenieurWalter Fiebig

  2. Übersicht • Archiv Satellitendaten • MSG wird weiter archiviert • 20 Jahre NOAA-HRPT LAC-Daten (AVHRR & TOVS)von FU-Berlin 1.1.1989 – 31.12.2007 • LST aus METEOSAT-7 mit Neuronalen Netzen • Re-processing im CM-SAF (EUMETSAT) vorgesehen • Wolken MSG-CLM (EOS) • Sinnvollere Aussagen mit Segmentierung • LST Validierung (LSA-SAF, EUMETSAT) • Verbessertes TSP-Modell • Gobabeb und Evora laufen, Dahra Upgrade Feb. 2009 • MSG-Daten im Foyer und im Intranet Statusbericht IMK-ASF-MSA November 2008, Folke Olesen

  3. Typische AVHRR-Passagen NOAA-1116.03.9111:08 UTC 12:48 UTC 14:31 UTC Statusbericht IMK-ASF-MSA November 2008, Folke Olesen

  4. Flugrichtung GAC = Global Area Coverage LAC = Local Area Coverage Scanzeile AVHRR (LAC) Daten ab 1989 AVHRR gibt es auf NOAA und METOP (2002-2016) Weitere Geräte auf METOP HIRS – AMSU – GRAS – MHSASCAT – GOME – IASIA-DCS – S&RSEM Statusbericht IMK-ASF-MSA November 2008, Folke Olesen

  5. Übersicht • Archiv Satellitendaten • MSG wird weiter archiviert • 20 Jahre NOAA-HRPT LAC-Daten (AVHRR & TOVS)von FU-Berlin 1.1.1989 – 31.12.2007 • LST aus METEOSAT-7 mit Neuronalen Netzen • Re-processing im CM-SAF (EUMETSAT) vorgesehen • Wolken MSG-CLM (EOS) • Sinnvollere Aussagen mit Segmentierung • LST Validierung (LSA-SAF, EUMETSAT) • Verbessertes TSP-Modell • Gobabeb und Evora laufen, Dahra Upgrade Feb. 2009 • MSG-Daten im Foyer und im Intranet Publikation der Promotion von Andreas Schmidt ist in Arbeit Statusbericht IMK-ASF-MSA November 2008, Folke Olesen

  6. Übersicht • Archiv Satellitendaten • MSG wird weiter archiviert • 20 Jahre NOAA-HRPT LAC-Daten (AVHRR & TOVS)von FU-Berlin 1.1.1989 – 31.12.2007 • LST aus METEOSAT-7 mit Neuronalen Netzen • Re-processing im CM-SAF (EUMETSAT) vorgesehen • Wolken MSG-CLM (EOS) • Sinnvollere Aussagen mit Segmentierung • LST Validierung (LSA-SAF, EUMETSAT) • Verbessertes TSP-Modell • Gobabeb und Evora laufen, Dahra Upgrade Feb. 2009 • MSG-Daten im Foyer und im Intranet Publikation der Promotion von Roger Huckle ist in Arbeit Statusbericht IMK-ASF-MSA November 2008, Folke Olesen

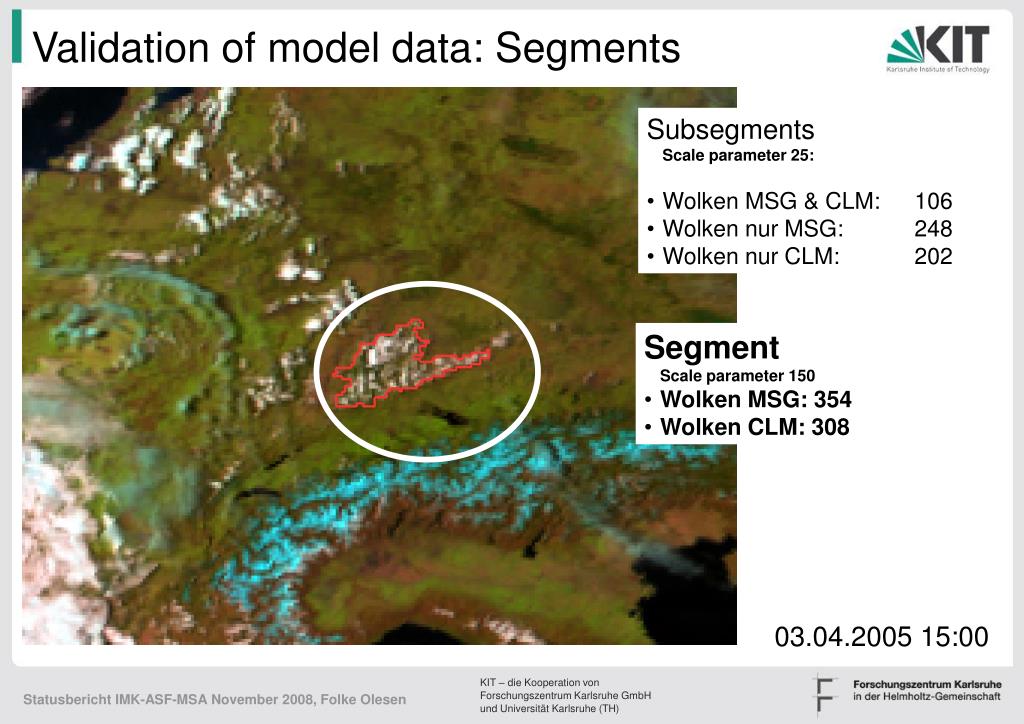

  7. Validation of model data: Segments • SubsegmentsScale parameter 25: • Wolken MSG & CLM: 106 • Wolken nur MSG: 248 • Wolken nur CLM: 202 • SegmentScale parameter 150 • Wolken MSG: 354 • Wolken CLM: 308 03.04.2005 15:00 Statusbericht IMK-ASF-MSA November 2008, Folke Olesen

  8. Übersicht Publikation der Promotion Ewa Kabsch:Kabsch, E., Olesen, F., Prata, F., 2008Initial results of the land surface temperature (LST) validation with the Evora, Portugal ground-truth station measurementsInternational Journal of Remote Sensing, Vol. 29, Nos.17-18 (Sept. 2008), pp. 5329-5345. Gem. Publikation im LSA-SAF:Trigo, I.F., Monteiro, I.T., Olesen, F.-S., Kabsch, E., 2008An assessment of remotely sensed Land Surface TemperatureJ. Geophys. Res., 113, D17108, doi:10.1029/2008JD010035 • Archiv Satellitendaten • MSG wird weiter archiviert • 20 Jahre NOAA-HRPT LAC-Daten (AVHRR & TOVS)von FU-Berlin 1.1.1989 – 31.12.2007 • LST aus METEOSAT-7 mit Neuronalen Netzen • Re-processing im CM-SAF (EUMETSAT) vorgesehen • Wolken MSG-CLM (EOS) • Sinnvollere Aussagen mit Segmentierung • LST Validierung (LSA-SAF, EUMETSAT) • Verbessertes TSP-Modell • Gobabeb und Evora laufen, Dahra Upgrade Feb. 2009 • MSG-Daten im Foyer und im Intranet Publikation des verbesserten TSP-Modells ist eingereicht(Göttsche, Olesen) Statusbericht IMK-ASF-MSA November 2008, Folke Olesen

  9. The “Goe2008” and “Goe2001” DTC models “Goe2008” (neu) durchgezogene Linie “Goe2001” (Göttsche and Olesen (2001): gestrichelte Linie “Tag” T1 und “Nacht” T2 durch vertikal Linien angedeutet.

  10. Goe2001: Goe2008: Daytime & nighttime DTC model equations Statusbericht IMK-ASF-MSA November 2008, Folke Olesen

  11. At hour angle we have minimum solar zenith angle and eq. 2 reaches From follows in eq. 2 and substitute Multiply by Physical basis of the Goe2008 model Eq. 1: A simplified surface energy balance equation and Taylor expansion yield: Eq. 2: Statusbericht IMK-ASF-MSA November 2008, Folke Olesen

  12. Goe2001: Goe2008: … and attenuation constants from continuity Statusbericht IMK-ASF-MSA November 2008, Folke Olesen

  13. … where for Goe2008: Derivative ofsolar zenith anglew.r.t. hour angle Relative air massas a function of solar zenith angle Derivative of relativeair mass w.r.t. solar zenith angle Statusbericht IMK-ASF-MSA November 2008, Folke Olesen

  14. Fits von in-situ LST (20.12.2007, Gobabeb) Quadrate LST KT-15 East 20.12.2007.Gestrichelt Fit Goe2001 (linke Skala) Durchgezogen: Fit Goe2008 (linke Skala) Strich-punkt Differenz Goe2008 – Goe2001 (rechte Skala) Statusbericht IMK-ASF-MSA November 2008, Folke Olesen

  15. Fits von in-situ LST (8.12.2007, Gobabeb) Quadrate LST KT-15 East 20.12.2007.Gestrichelt Fit Goe2001 (linke Skala) Durchgezogen: Fit Goe2008 (linke Skala) Strich-punkt Differenz Goe2008 – Goe2001 (rechte Skala) Statusbericht IMK-ASF-MSA November 2008, Folke Olesen

  16. Fits von in-situ LST (9.12.2007, Gobabeb) Minimaltemperatur ist bestimmbar IPCC-2007: „The warming trend is seen in both daily maximum and minimum temperatures, with minimum temperatures increasing at a faster rate than maximum temperatures. Land areas have tended to warm faster than ocean TSP ist seit 11.2008 im LSA-SAF implementiert und als Produkt bereits angefragt Quadrate LST KT-15 East 20.12.2007.Gestrichelt Fit Goe2001 (linke Skala) Durchgezogen: Fit Goe2008 (linke Skala) Strich-punkt Differenz Goe2008 – Goe2001 (rechte Skala) Statusbericht IMK-ASF-MSA November 2008, Folke Olesen

  17. Übersicht • Archiv Satellitendaten • MSG wird weiter archiviert • 20 Jahre NOAA-HRPT LAC-Daten (AVHRR & TOVS)von FU-Berlin 1.1.1989 – 31.12.2007 • LST aus METEOSAT-7 mit Neuronalen Netzen • Re-processing im CM-SAF (EUMETSAT) vorgesehen • Wolken MSG-CLM (EOS) • Sinnvollere Aussagen mit Segmentierung • LST Validierung (LSA-SAF, EUMETSAT) • Verbessertes TSP-Modell • Gobabeb und Evora laufen, Dahra Upgrade Feb. 2009 • MSG-Daten im Foyer und im Intranet \\Imkmsashare\MSG_Archiv (IMK MSA share) Statusbericht IMK-ASF-MSA November 2008, Folke Olesen
