Presentation Transcript

  1. 1.Objetivos del Proyecto 2.Fuentes de Datos 3.Resultado final 4.Servicios de CartoCiudad 5.Planificación del proyecto 6. Conclusiones

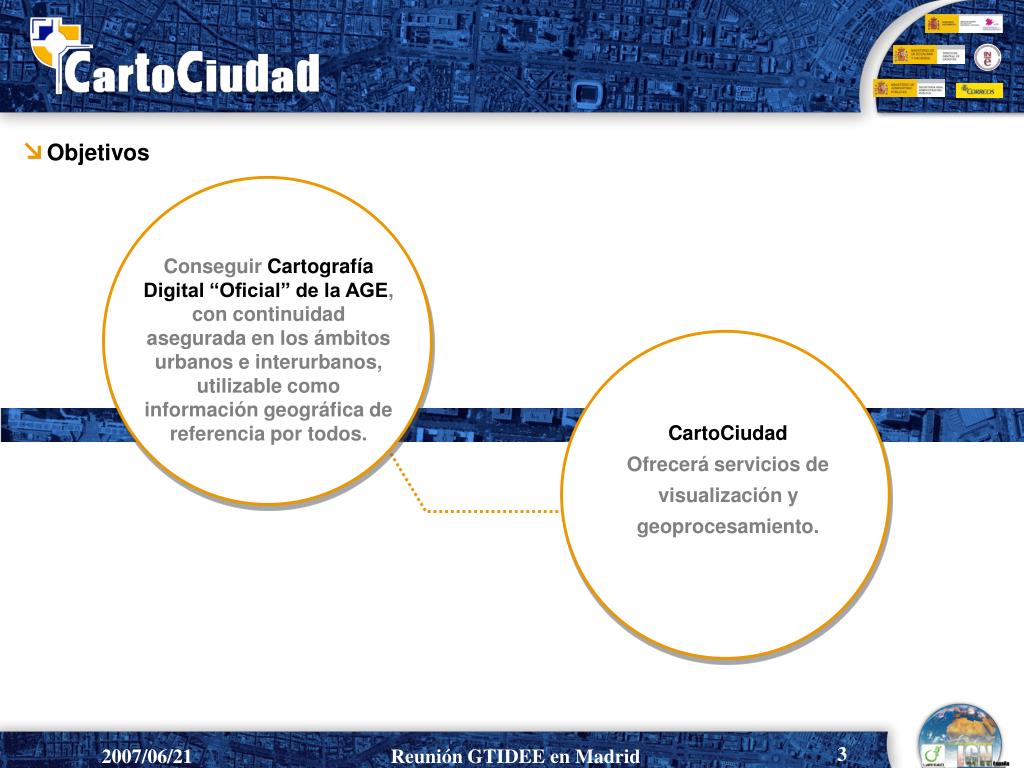

  2. Conseguir Cartografía Digital “Oficial” de la AGE, con continuidad asegurada en los ámbitos urbanos e interurbanos, utilizable como información geográfica de referencia por todos. CartoCiudad Ofrecerá servicios de visualización y geoprocesamiento. Objetivos

  3. Manzanas Parcelas urbanas Capa de construcciones DGCatastro: Ejes de vías Número de portales Información alfanumérica auxiliar INE: Distritos y Secciones Censales, Callejeros (asume integración INE-DGCatastro). Correos: Códigos Postales (tablas con rangos de direcciones postales de un Código Postal). IGN: Ortofotografías PNOA (asume integración final). Fuentes de datos Ámbito Urbano (Escala > 1/5.000):

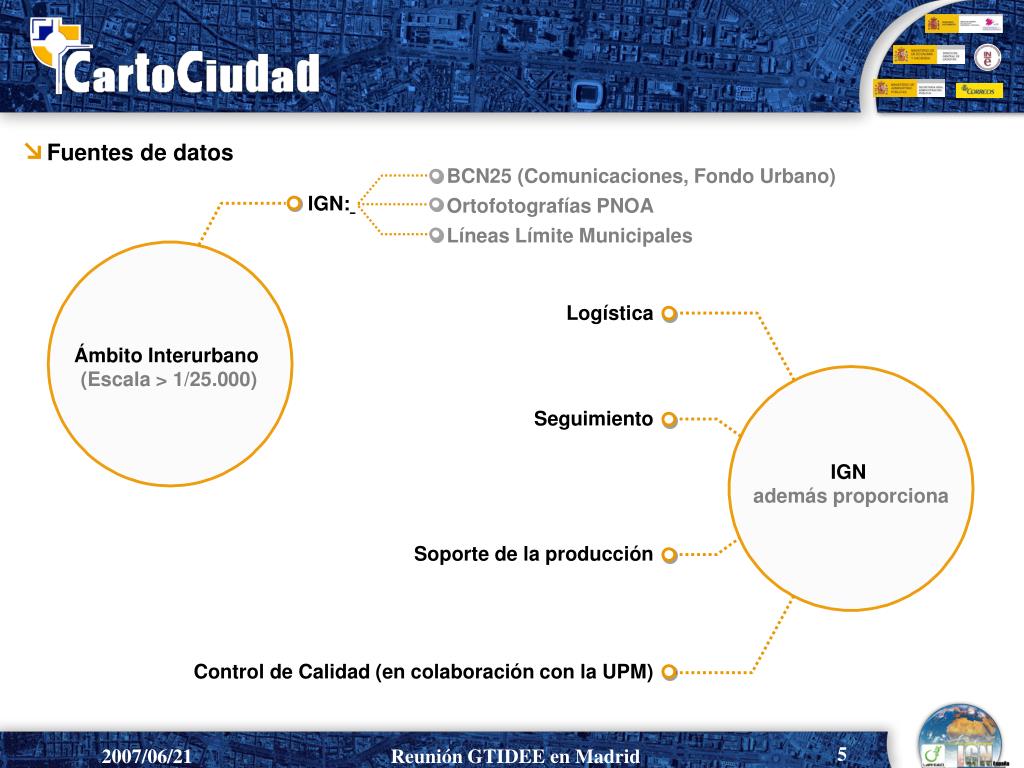

  4. BCN25 (Comunicaciones, Fondo Urbano) Ortofotografías PNOA Líneas Límite Municipales IGN: Logística Seguimiento Soporte de la producción Control de Calidad (en colaboración con la UPM) Fuentes de datos Ámbito Interurbano (Escala > 1/25.000) IGN además proporciona

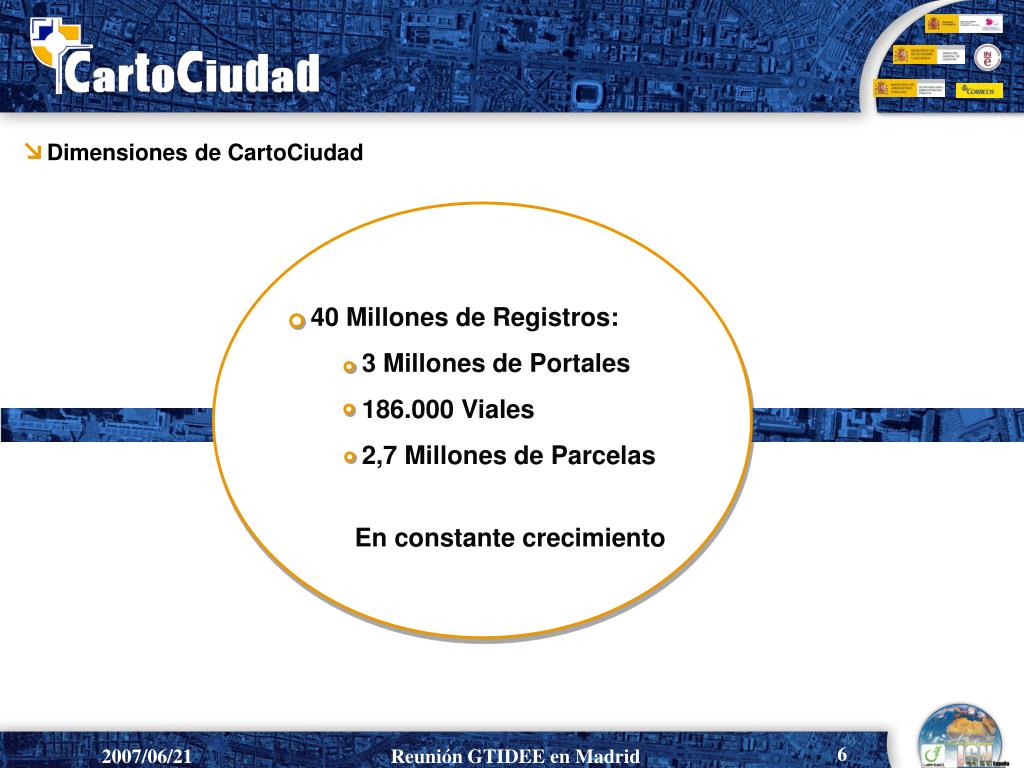

  5. 40 Millones de Registros: 3 Millones de Portales 186.000 Viales 2,7 Millones de Parcelas En constante crecimiento Dimensiones de CartoCiudad

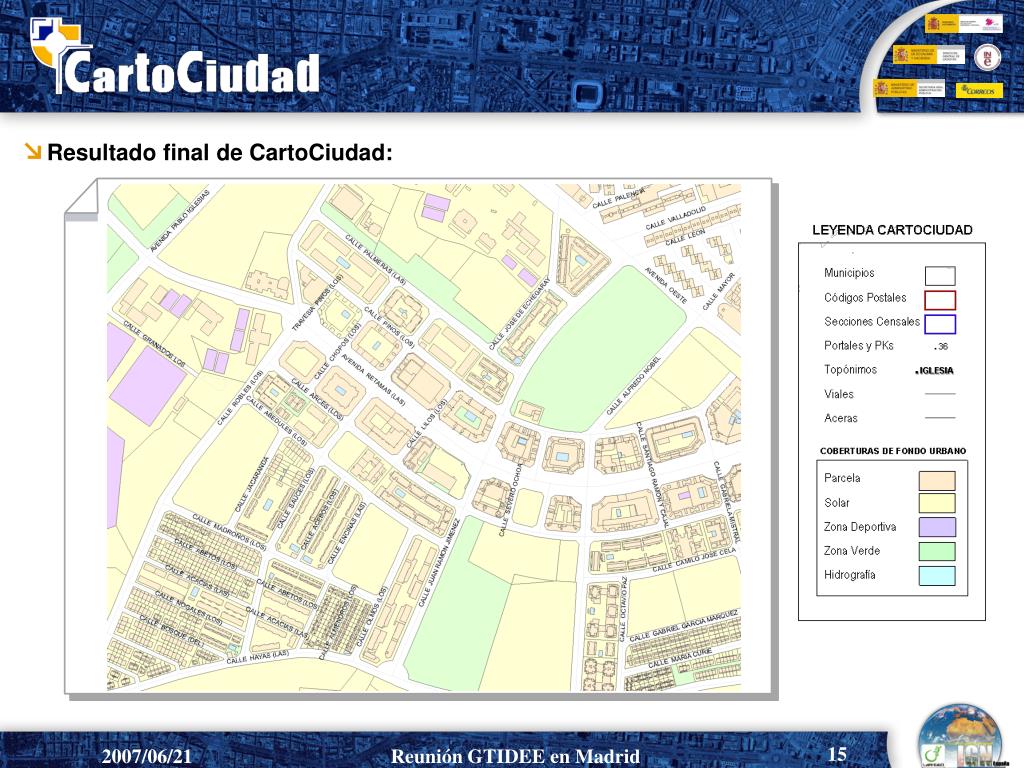

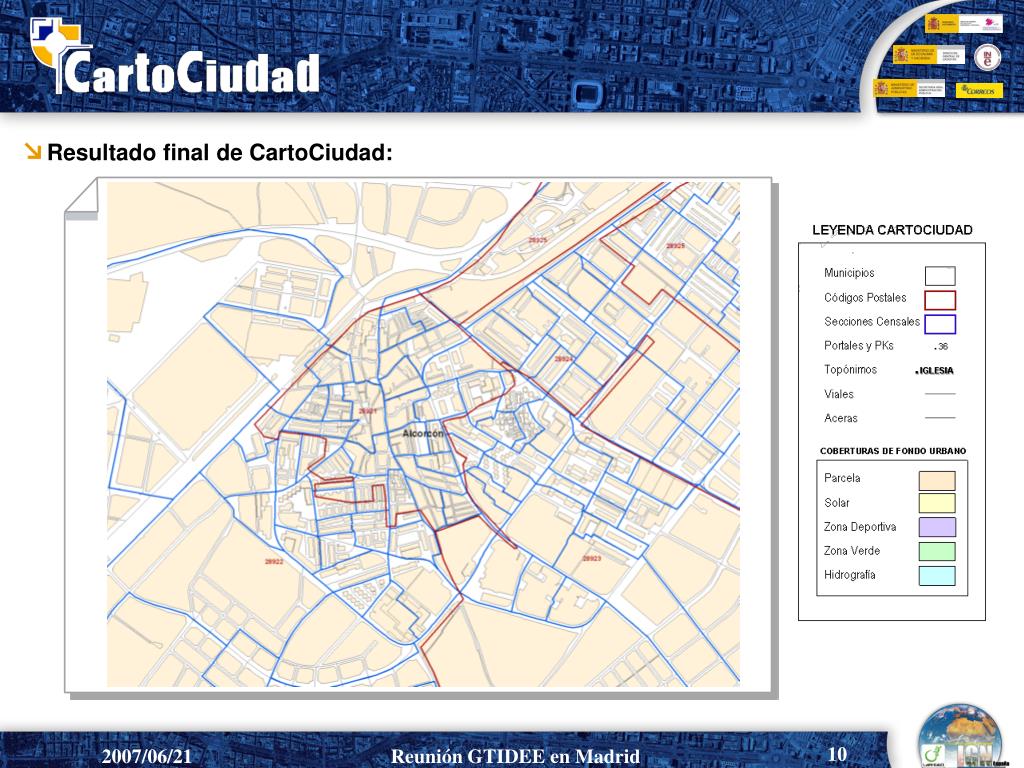

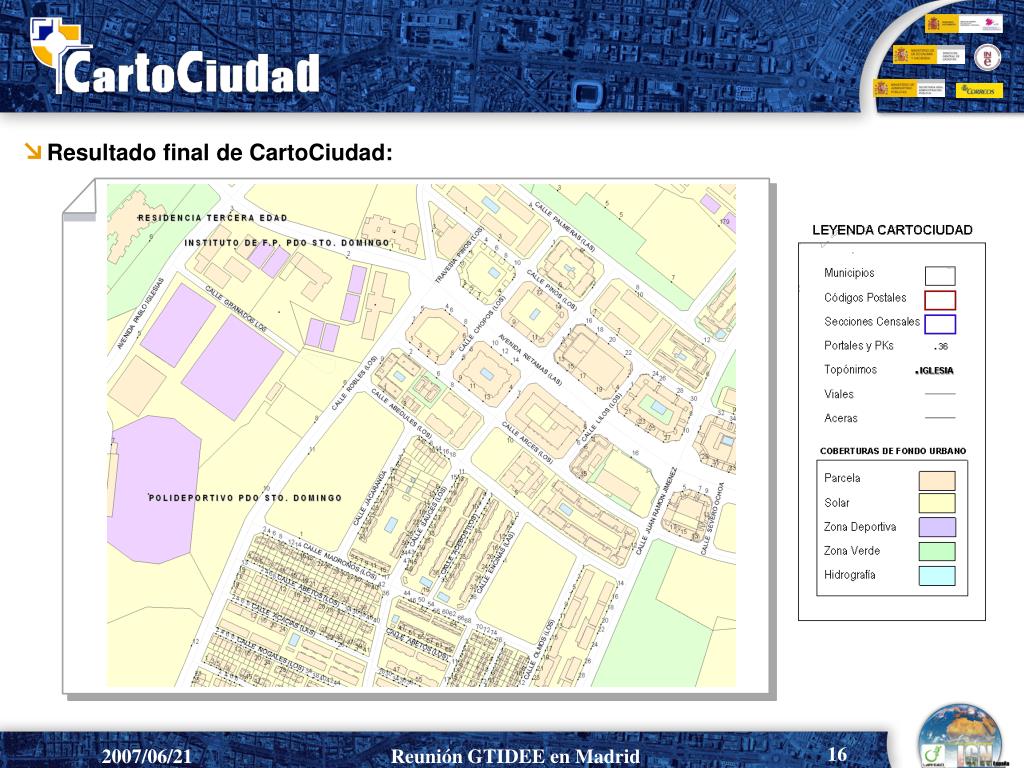

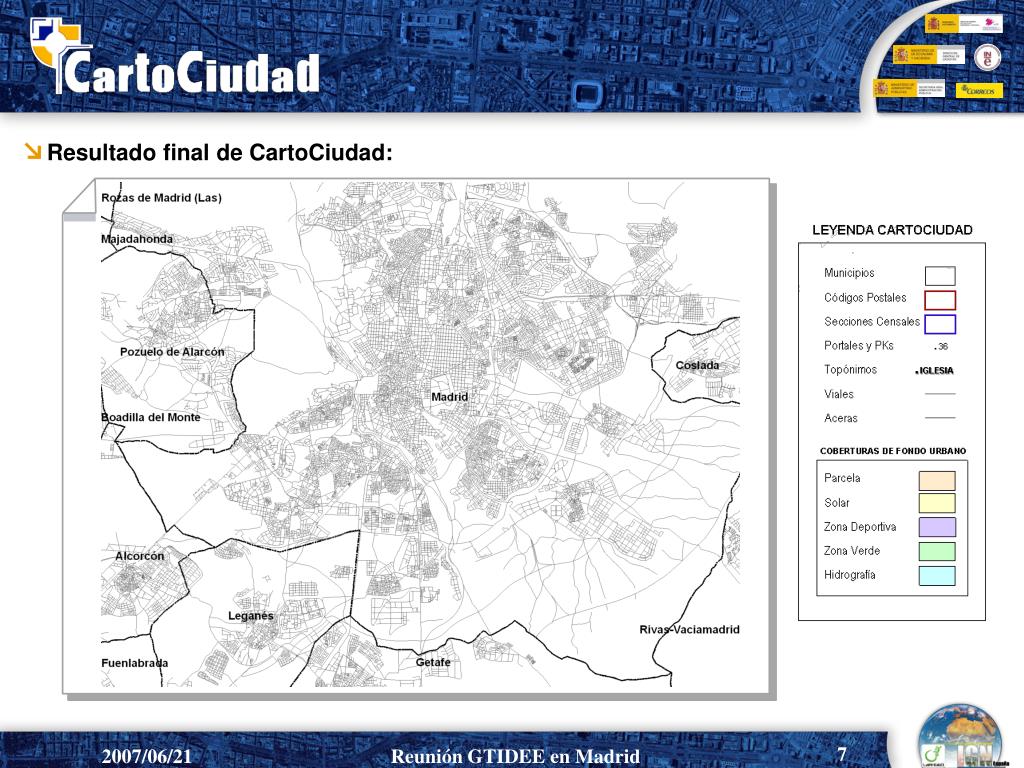

  6. Resultado final de CartoCiudad:

  7. Resultado final de CartoCiudad:

  8. Resultado final de CartoCiudad:

  9. Resultado final de CartoCiudad:

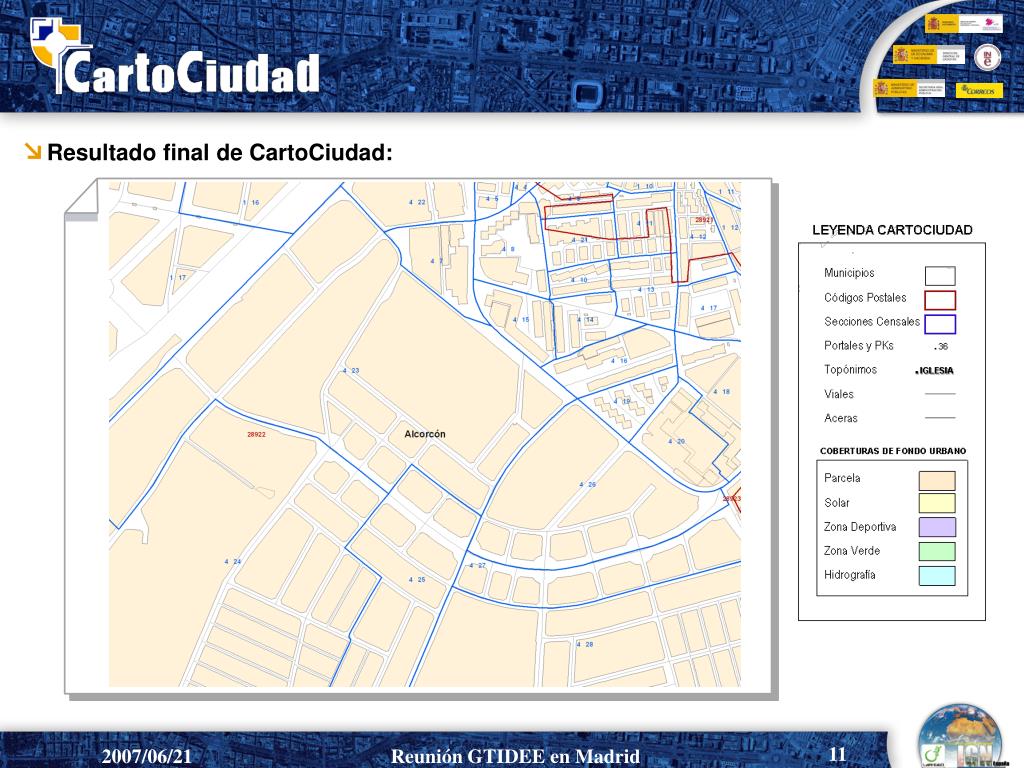

  10. Resultado final de CartoCiudad:

  11. Resultado final de CartoCiudad:

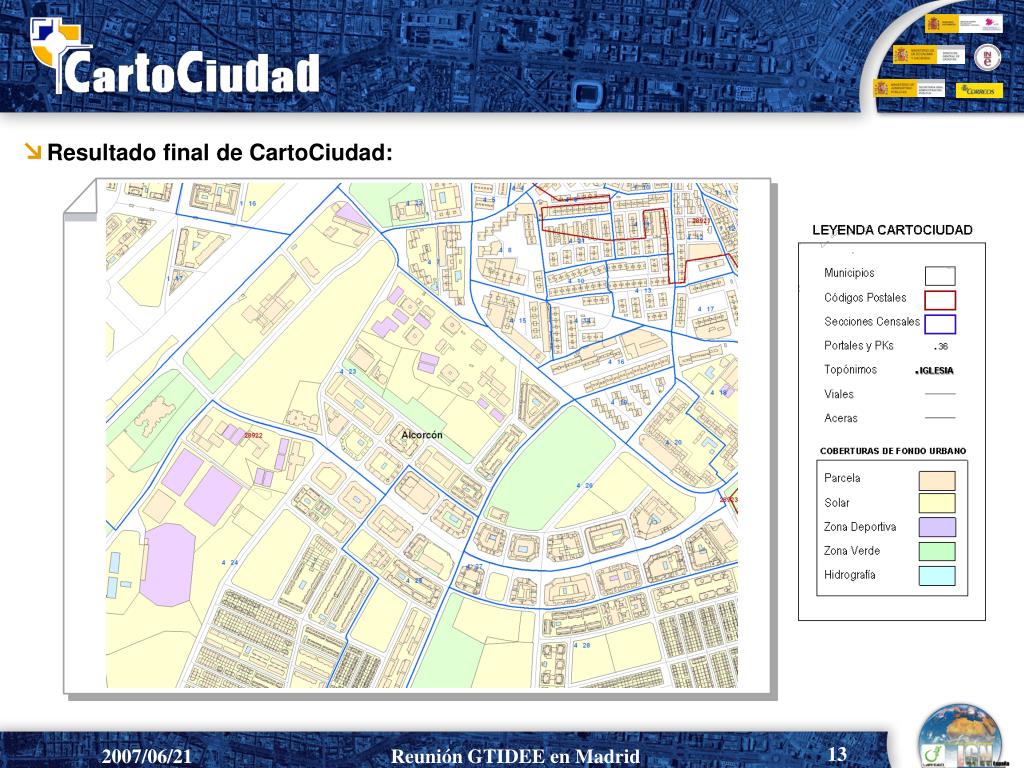

  12. Resultado final de CartoCiudad:

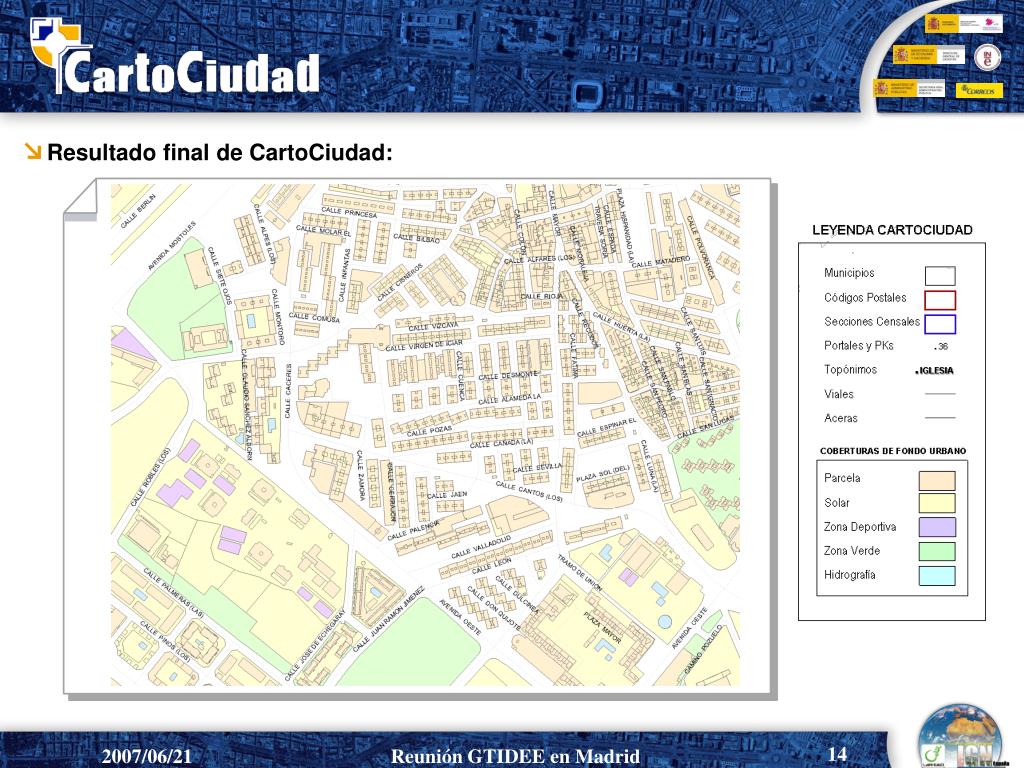

  13. Resultado final de CartoCiudad:

  14. Resultado final de CartoCiudad:

  15. Resultado final de CartoCiudad:

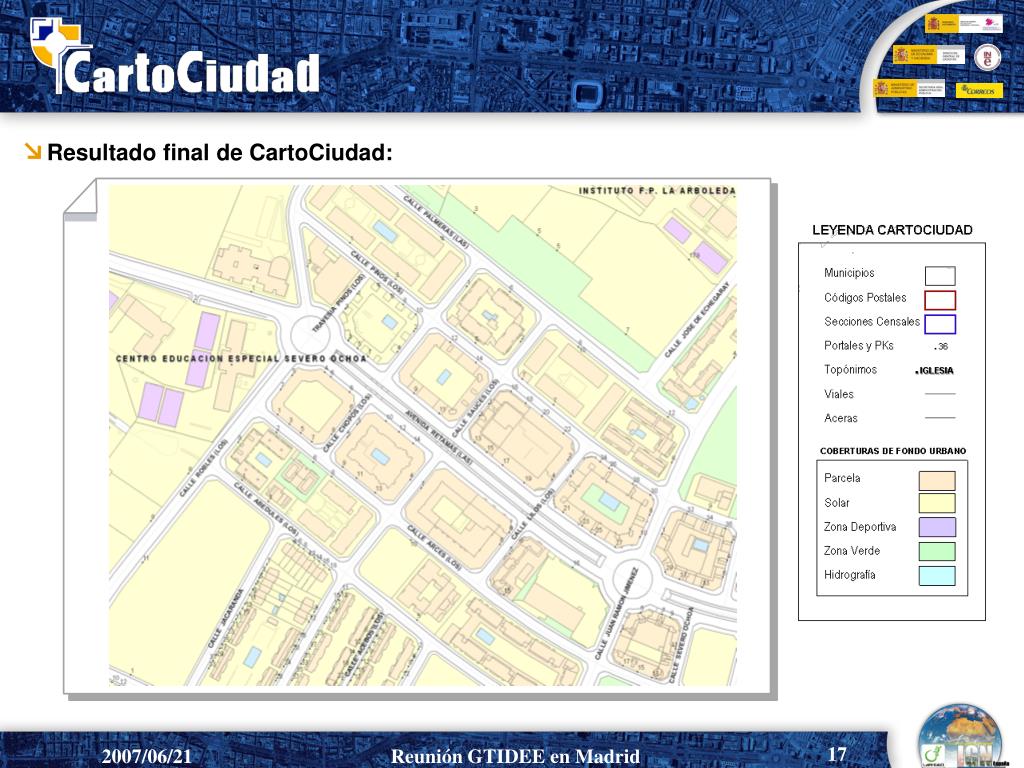

  16. Resultado final de CartoCiudad:

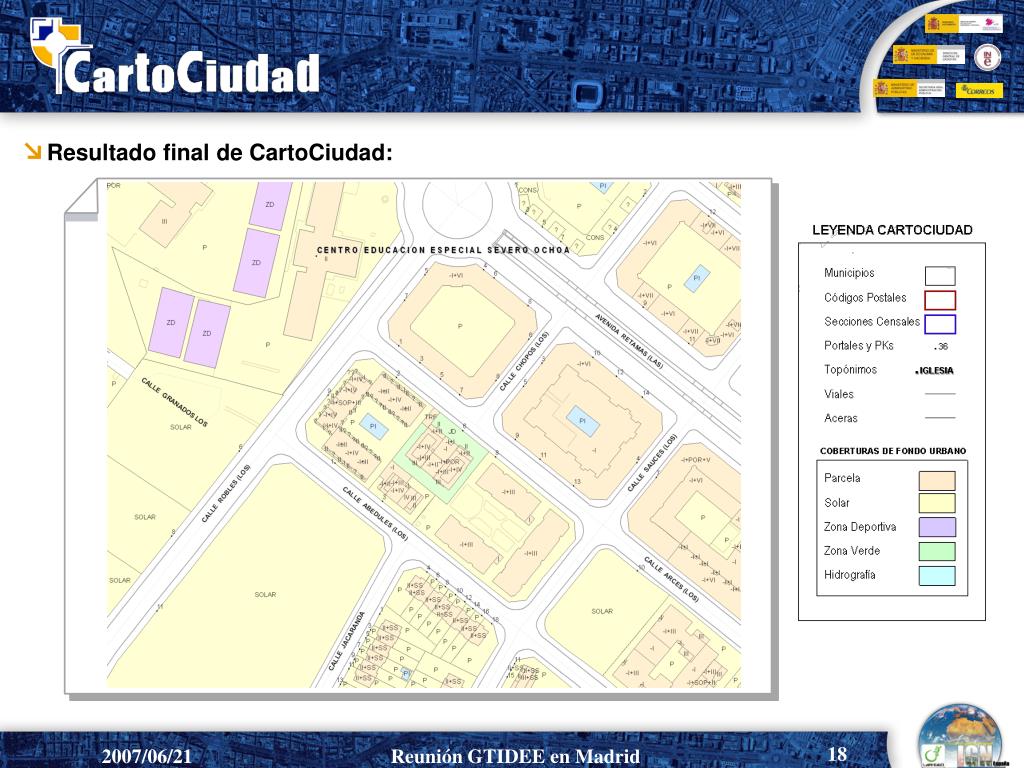

  17. Resultado final de CartoCiudad:

  18. Producción CartoCiudad: Flujo de trabajo IGN INE Correos Topológico Catastro Armonización de las fuentes de datos Semántico Tratamiento de datos Actualización WMS/WFS/ Geoprocesos PNOA Usuarios

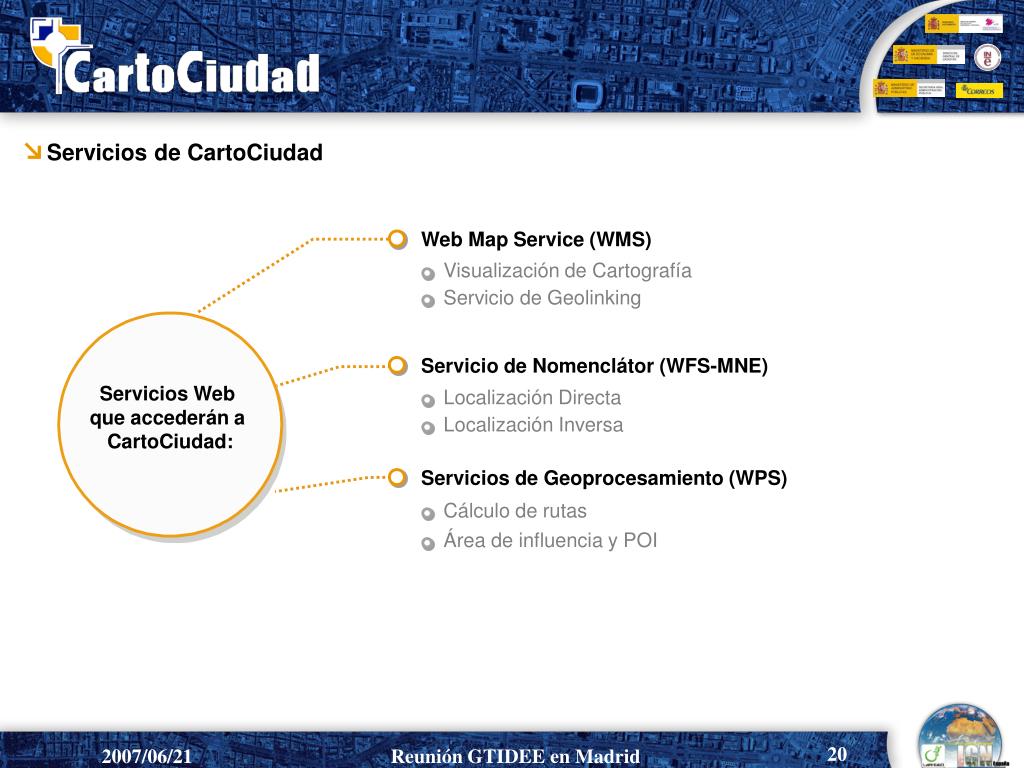

  19. Web Map Service (WMS) Localización Inversa Localización Directa Servicio de Geolinking Visualización de Cartografía Servicio de Nomenclátor (WFS-MNE) Servicios de Geoprocesamiento (WPS) Cálculo de rutas Área de influencia y POI Servicios de CartoCiudad Servicios Web que accederán a CartoCiudad:

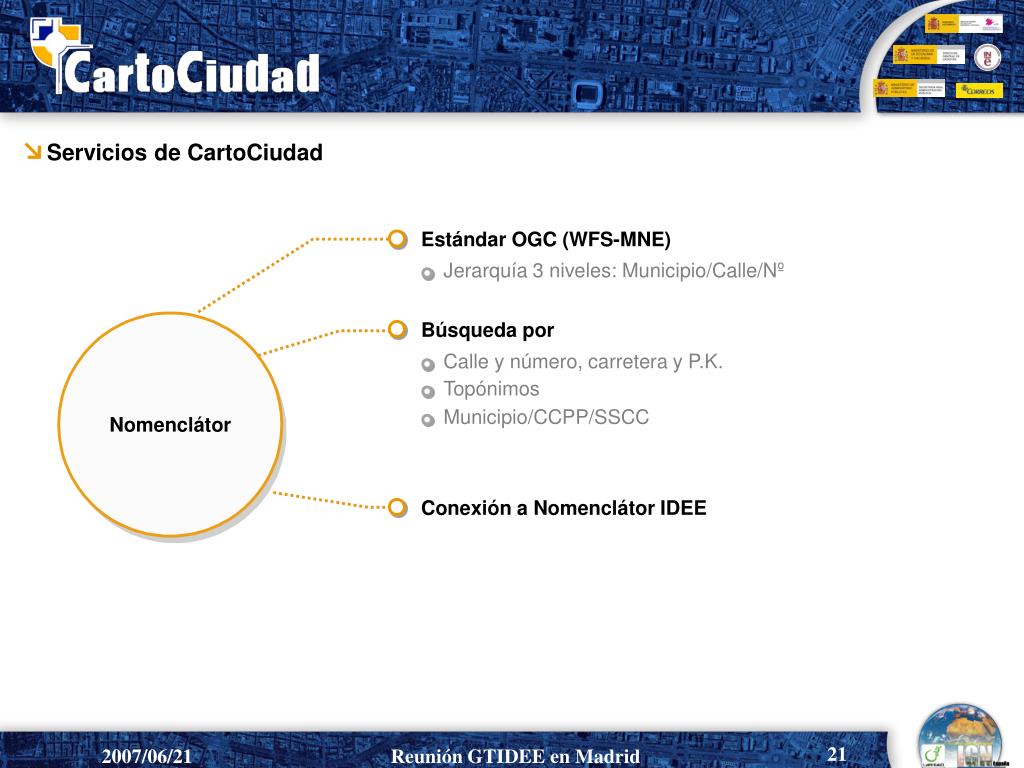

  20. Estándar OGC (WFS-MNE) Topónimos Calle y número, carretera y P.K. Jerarquía 3 niveles: Municipio/Calle/Nº Búsqueda por Municipio/CCPP/SSCC Conexión a Nomenclátor IDEE Servicios de CartoCiudad Nomenclátor

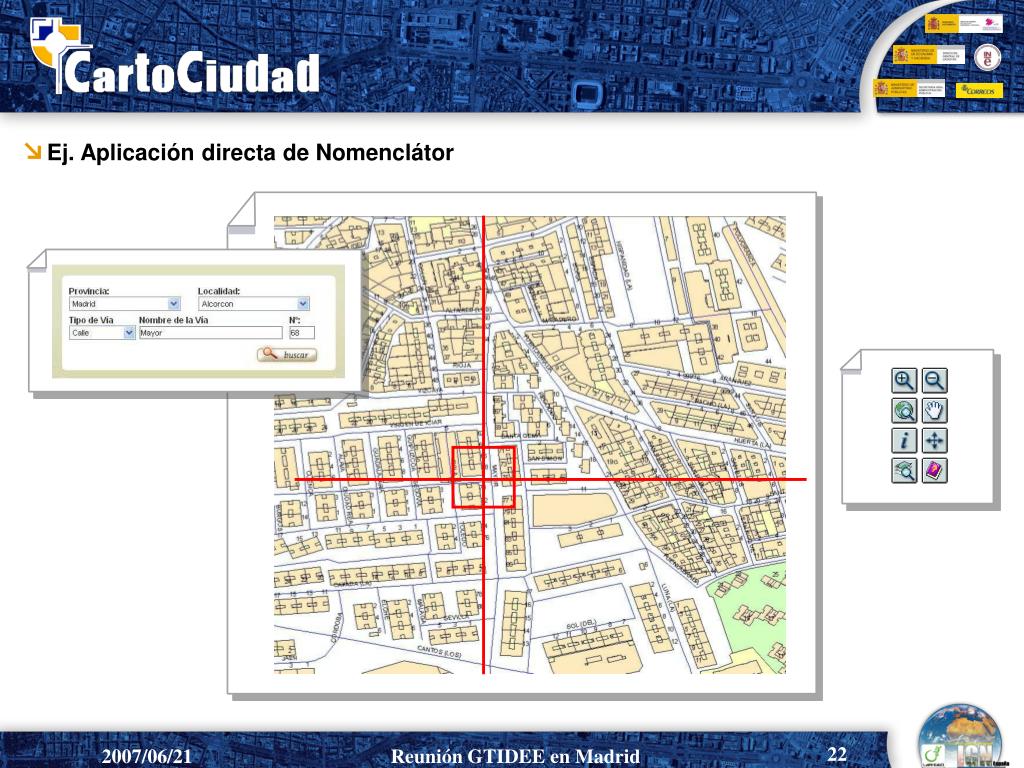

  21. Ej. Aplicación directa de Nomenclátor

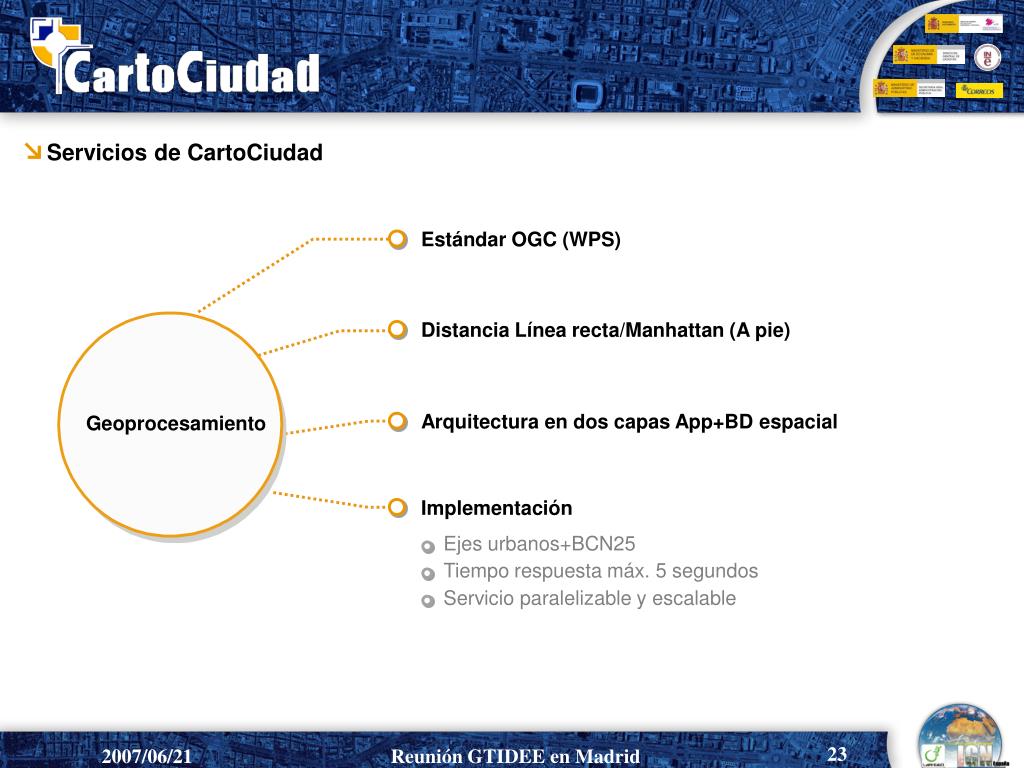

  22. Estándar OGC (WPS) Servicio paralelizable y escalable Tiempo respuesta máx. 5 segundos Distancia Línea recta/Manhattan (A pie) Arquitectura en dos capas App+BD espacial Implementación Ejes urbanos+BCN25 Servicios de CartoCiudad Geoprocesamiento

  23. Cálculo de rutas Calcular, descargar y visualizar un itinerario entre dos direcciones postales. Descarga de rutas en GML Descargar la ruta calculada a un navegador GPS y usarla para realizar un trayecto. Servicios de Geoprocesamiento

  24. Note Pad Prefs Security Cálculo de Rutas Dirección Origen: 94 Guzmán el Bueno Provincia Madrid Número: Nombre: Dirección Destino: Cea Bermúdez Madrid 34 Municipio Número: Nombre: Ej. Cálculo de rutas y descarga GML

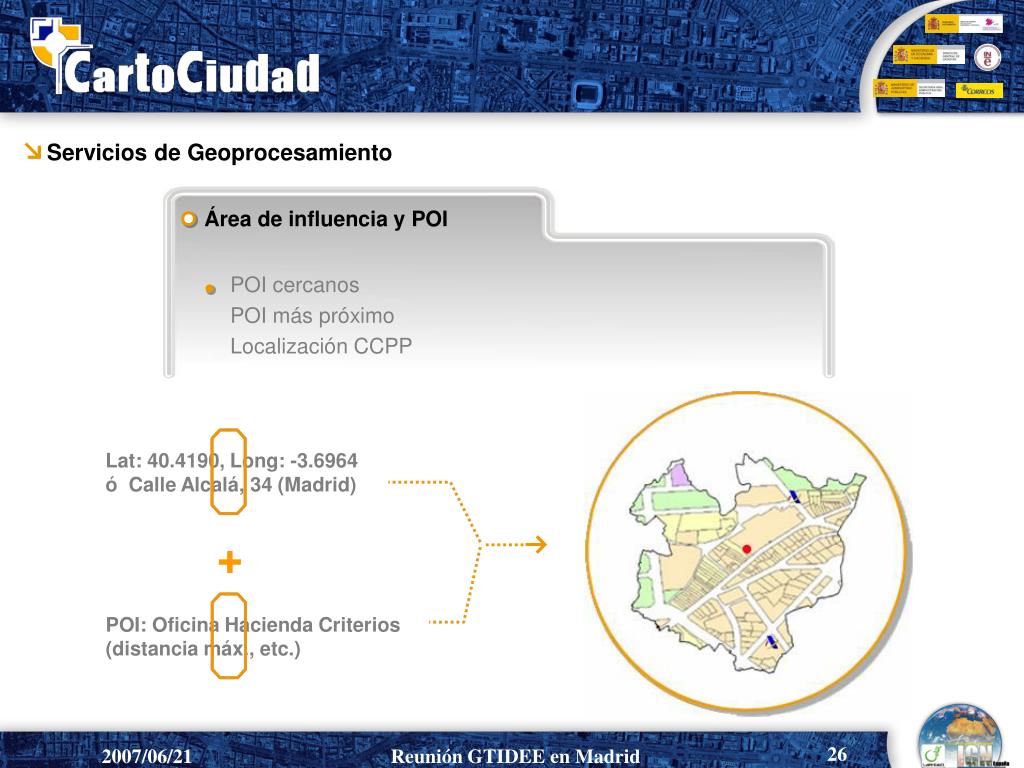

  25. Área de influencia y POI POI cercanos POI más próximo Localización CCPP Servicios de Geoprocesamiento Lat: 40.4190, Long: -3.6964 ó Calle Alcalá, 34 (Madrid) + POI: Oficina Hacienda Criterios (distancia máx., etc.)

  26. Particulares Consulta de POI Geo-Marketing: localización de POI Cálculo de rutas Visualización de Cartografía Instituciones Cartografía Oficial de Referencia Cálculo de rutas y POI a terceros Herramientas de georreferenciación y geocodificación inversa por digitalización Usuarios de CartoCiudad Usuarios

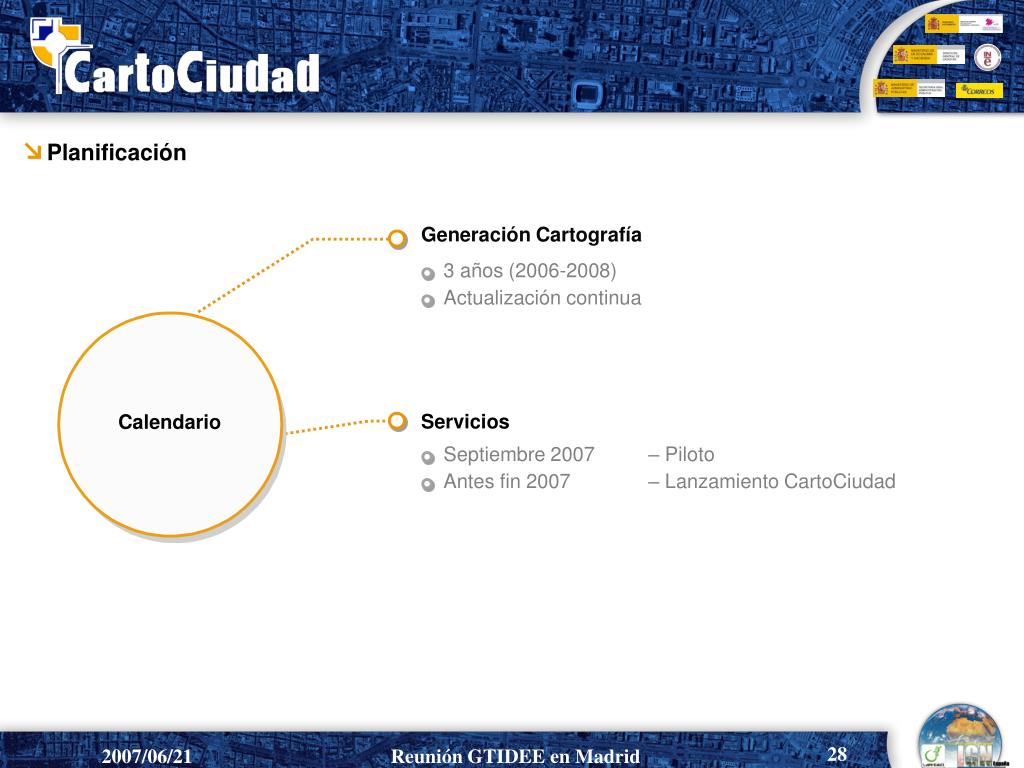

  27. Generación Cartografía Actualización continua 3 años (2006-2008) Servicios Septiembre 2007 – Piloto Antes fin 2007 – Lanzamiento CartoCiudad Planificación Calendario

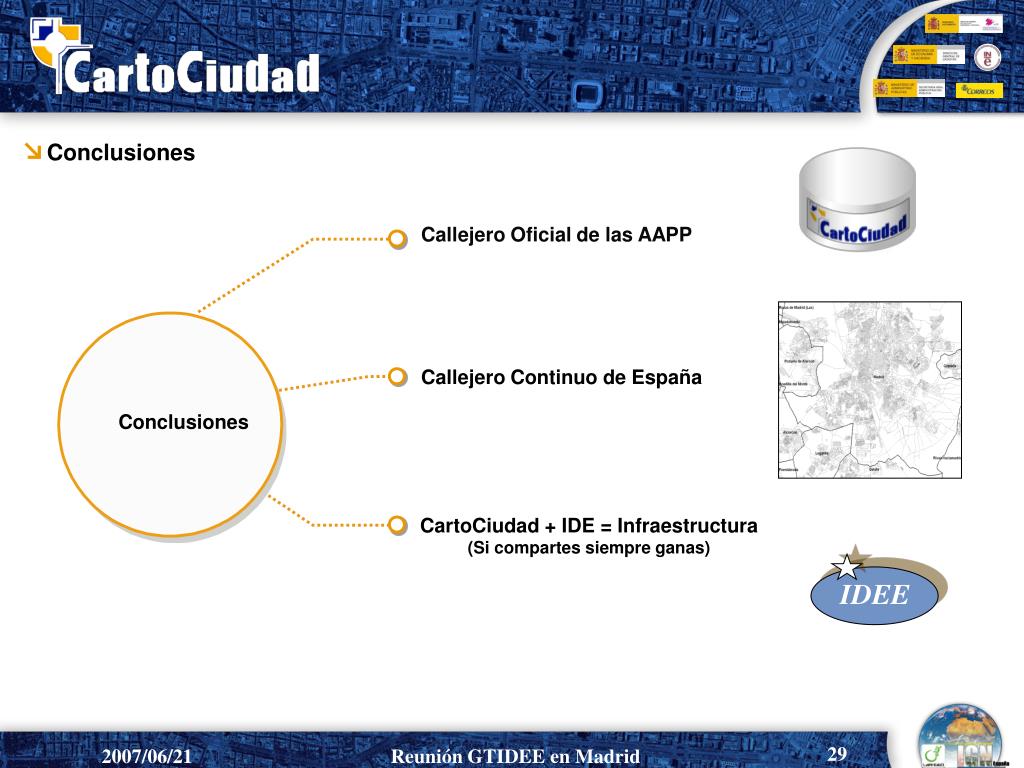

  28. IDEE Callejero Oficial de las AAPP Callejero Continuo de España CartoCiudad + IDE = Infraestructura (Si compartes siempre ganas) Conclusiones Conclusiones
