Seria AQ 100

1. Seria AQ 100 Zabezpieczenia Łukoochronne

2. Charakterystyka zabezpieczenia łukoochronnego Seria AQ 100 • Prędkość, brak celowych opóźnień • Czułe nastawy prądowe minimalnie, powyżej obciążeń • Czułe nastawy ziemnozwarciowe • Selektywność, wyłączanie tylko uszkodzonych linii • Bezpieczeństwo, podwójne czujniki zapobiegają fałszywym wyłączeniom • Pełna samokontrola

3. Seria AQ 100 Dostarcza Państwu • Prędkość • Niezawodność • Elastyczność • Prostotę

4. Seria AQ 100 Prędkość - 7ms czas wyłączenia awaryjnego niezależnie od tego czy linia dopływowa czy odpływowa - 2ms z Wyjściem Wysokiej Prędkości

5. Seria AQ 100 Niezawodność - Testowane pod względem kompatybilności elektromagnetycznej zgodnie z IEC 60255 (standard dla urządzeń zabezpieczających) - Pełna samo-kontrola z pamięcią nieulotną wliczając: • Wszystkie czujniki • Okablowanie i połączenia • Połączenia przekładników prądowych • Wewnętrzną elektronikę • Przekaźniki wyjściowe • Źródło zasilania • Przełączniki DIP • Każde urządzenie ma wbudowane zasilanie • - Pełna izolacja dla wysokich poziomów kompatybilności elektromagnetycznej • - Wsparcie dla dużych dystansów pomiędzy urządzeniami • - Komunikacja pomiędzy urządzeniami w oparciu o okablowanie stałe

6. Seria AQ 100 Elastyczność - Skalowalne od małych samodzielnych systemów do wielostrefowych pełnych wybiórczych schematów. - Szeregowa instalacja czujników błysku

7. Seria AQ 100 Prostota - Standardowe Schematy Zabezpieczenia Łukoochronnego AQ-SAS™: wstępnie przetestowane schematy z instrukcjami nastaw i połączeń z broszury instrukcyjnej zgodnie z wymaganym zastosowaniem - Brak konieczności zewnętrznym przekaźników zwielokrotniających lub blokowania. Wszystko znajduje się w urządzeniu - Automatyczna konfiguracja: urządzenie dokonuje samokonfiguracji po naciśnięciu jednego przycisku - Obsługa za pomocą pojedynczego przycisku

8. Elementy serii AQ 100 AQ 110P Urz. prądowe z czuj. punktowym i przekaźnikiem wył. awaryjnego AQ 110F Urz. prądowe z czuj. światłowodowym i przekaźnikiem wył. awaryjnego AQ 101 Czujnik punktowy i przekaźnik wyłączenia awaryjnego AQ 102 Czujnik światłowodowy i przekaźnik wyłączenia awaryjnego AQ 01 czujnik punktowy AQ 06,07 czujniki światłowodowe

9. Czujniki błysku AQ 01 – Punktowy czujnik błysku AQ 06 – Czujnik błysku światłowodowy plastikowy AQ 07 – Czujnik błysku światłowodowy szklany

10. AQ 01 • Czujnik AQ 01 • Punktowy czujnik błysku • Maksymalnie trzy czujniki na linii (linia do 100m) • Złącze zatrzaskowe dla szybkiej instalacji • Ekranowane połączenie przewodów • Zabezpieczenie mechaniczne IP 61 • Kompatybilność elektromagnetyczna zgodna z IEC60255-22-4 (Szybkozmienne przejściowe 4kV) • Odporny na drgania

11. AQ 01 NAJWAŻNIEJSZE CECHY • Czujnik AQ 01 • 3 czujniki na linii(linia do100m) = łatwe oprzewodowanie • Złącze typu plug-in • = łatwa i prosta instalacja • Pełna samokontrola • = 100% niezawodna instalacja

12. Seria AQ 100 • Kompaktowy rozmiar • Nowatorska technologia wykrywania prądu • Wsparcie dla połączenia szeregowego czujników punktowych • Zoptymalizowana struktura kosztów • Obsługa za pomocą pojedynczego przycisku • Kieszeń na etykiety diod • W pełni nieulotne wskazania • Zasilanie pomocnicze o szerokim zakresie • Do 4 wyjść wyłączenia awaryjnego w każdym urządzeniu • Zgodne ze Standardem Urządzeń Zabezpieczających

13. Urządzenie z czujnikiem punktowym AQ 101 Wskazania diod - Dioda zasilania - Dioda błędu (pełna samokontrola) - Aktywacja czujnika - Wskazanie wyłączenia awaryjnego - Aktywacje wejść binarnych(2 diody) - Aktywacja wyjścia binarnego Przycisk: - Instalacja urządzenia - Resetowanie aktywacji Kieszeń na etykiety - na etykiety użytkownika dla diod

14. Urządzenie z czujnikiem punktowym AQ 101 Wejścia - 4 wejścia czujników błysku (maks. 3 czujniki/ wejście) - 2 x Wejścia binarne (próg 24/110/220 Vdc) - Zasilanie o szerokim zakresie, 24...80Vdc / 80...240Vac/dc - Światłowodowy czujnik błysku (opcjonalnie) - Dedykowane wejście czujnika dymu (zajmuje jedno wejście czujników) Wyjścia - 3 Wyjścia selektywnych przekaźników wyłączenia awaryjnego(T1-T3) - 1 Przekaźnik blokowania (pętla bezpieczeństwa) lub przekaźnik wyłączenia awaryjngo(T4) - 1 Przekaźnik alarmu samokontroli(CO) - 1 Wyjście binarne (konfigurowalne L> lubTRIP, 0V / 24Vdc)

15. Urządzenie z czujnikiem światłowodowym AQ 102 (dostępne Q2/2011) Wskazania diod - Dioda zasilania - Dioda błędu (pełna samokontrola) - Aktywacja czujnika - Wskazanie wyłączenia awaryjnego - Aktywacje wejść binarnych (2 diody) - Aktywacja wyjścia binarnego Przycisk: - Instalacja urządzenia - Resetowanie aktywacji Kieszeń na etykiety - na etykiety użytkownika dla diod

16. AQ 102 Fiber Sensor Unit (available Q2/2011) Wejścia: - 3 Kanały czujników światłowodowych - 2 x Wejścia binarne (próg 24/110/220 Vdc) - Zasilanie o szerokim zakresie, 24...80Vdc / 80...240Vac/dc Wyjścia - 3 Wyjścia selektywnych przekaźników wyłączenia awaryjnego (T1-T3) - 1 Przekaźnik blokowania (pętla bezpieczeństwa) lub przekaźnik wyłączenia awaryjnego (T4) - 1 Przekaźnik alarmu samokontroli (CO) - 1 Wyjście binarne (konfigurowalne L> lub TRIP, 0V / 24Vdc)

17. Urządzenie prądowe z czujnikiem punktowym AQ 110P Wskazania diod - Dioda zasilania - Dioda błędu (pełen samokontroli) - Aktywacja czujnika - Zadziałanie I> (oddzielne dla każdej fazy) - Zadziałanie Io> - Aktywacje wejść binarnych (2 diody) - Aktywacja wyjścia binarnego - Aktywacja Wyjścia Wysokiej Prędkości (HSO) (2 diody) - Wskazanie wyłączenia awaryjnego (T1, T2, T3 i T4) Przycisk: - Instalacja urządzenia (przyciśnięcie przez3s.) - Resetowanie aktywacji Kieszeń na etykiety - na etykiety użytkownika dla diod

18. Urządzenie prądowe z czujnikiem punktowym AQ 110P Wejścia: - 3 wejścia prądowe (1A / 5A) - Wejście Io (1A / 5A) - 4 Wejścia czujników błysku (3 czujniki/ kanał) - 1 Kanał czujnika światłowodowego (opcjonalnie) - 2 x DI - Zasilanie o szerokim zakresie, 24...80Vdc / 80...240Vac/dc Wyjścia: - 4 Przekaźniki wyłączenia awaryjnego - 2 Wyjścia Wysokiej Prędkości (HSO) * - 1 Przekaźnik blokowania (opcja) - 1 Przekaźnik alarmu samokontroli (CO) * Mogą być używane jako 2ms Wyjścia Wyłączenia Awaryjnego

19. Urządzenie prądowe z czujnikiem światłowodowym AQ 110F (Q2/2011) Wskazania diod - Dioda zasilania - Dioda błędu (pełna samokontola) - Aktywacja czujnika - Zadziałanie I> (oddzielne dla każdej fazy) - Zadziałanie Io> - Aktywacje wejść binarnych (2 diody) - Aktywacja wyjścia binarnego - Aktywacja Wyjścia Wysokiej Prędkości (HSO) (2 diody) - Wskazanie wyłączenia awaryjnego (T1, T2, T3 i T4) Przycisk: - Instalacja urządzenia (przyciśnięcie przez 3s.) - Resetowanie aktywacji Kieszeń na etykiety - na etykiety użytkownika dla diod

20. Urządzenie prądowe z czujnikiem światłowodowym AQ 110F (Q2/2011) Inputs - 3 wejścia prądowe (1A / 5A) - Wejście Io (1A / 5A) - 3 Kanały czujników światłowodowych - 1 wyjście światłowodowe (opcjonalnie) - 2 x DI - Zasilanie o szerokim zakresie, 24...80Vdc / 80...240Vac/dc Wyjścia: - 4 Przekaźniki wyłączenia awaryjnego - 2 Wyjścia Wysokiej Prędkości (HSO) * - 1 Przekaźnik blokowania (opcja) - 1 Przekaźnik alarmu samokontroli (CO) * Mogą być używane jako 2ms Wyjścia Wyłączenia Awaryjnego

21. Cechy produktu

22. Zastosowania Korzystanie ze Standardowych Schematów Zabezpieczenia Łukoochronnego AQ-SAS™

23. Schemat Jednej Linii Dopływowej SAS™ Ia1* Selektywne Wyłączenie Awaryjne Linii • Zastosowania ŚN • Czujniki punktowe • Selektywne wyłączenie • awaryjne linii • Nadrzędne wyłączenie • awaryjne • Pełne zabezpieczenie od • uszkodzenia wyłącznika *) Zawarte w broszurze instruktarzowej AQ SAS

24. Schemat Jednej Linii Dopływowej Nieselektywne Wyłączenie Awaryjne Linii • Zastosowania ŚN/NN • Czujniki punktowe • Nadrzędne wyłączenie • awaryjne • Pełne zabezpieczenie od • uszkodzenia wyłącznika *) Zawarte w broszurze instruktarzowej AQ SAS

25. Schemat Jednej Linii Dopływowej Nieselektywne Wyłączenie Awaryjne Linii • Zastosowania ŚN/NN • Czujniki punktowe • Nadrzędne wyłączenie • awaryjne • Pełne zabezpieczenie od • uszkodzenia wyłącznika *) Zawarte w broszurze instruktarzowej AQ SAS

26. Schemat Jednej Linii Dopływowej SAS™ Ib1* Nieselektywne Wyłączenie Awaryjne Linii • Zastosowania ŚN/NN • Fiber loop solution • Nadrzędne wyłączenie • awaryjne • Pełne zabezpieczenie od • uszkodzenia wyłącznika *) Zawarte w broszurze instruktarzowej AQ SAS

27. Schemat 2 Linii Dopływowych 1 Wyłącznika Sprzęgłowego SAS™ IIa1* Selektywne Wyłączenie Awaryjne Linii • Zastosowania ŚN • Czujniki punktowe • Selektywne wyłączenie • awaryjne linii • Nadrzędne wyłączenie • awaryjne • Pełne zabezpieczenie od • uszkodzenia wyłącznika *) Zawarte w broszurze instruktarzowej AQ SAS

28. Schemat 2 Linii Dopływowych 1 Wyłącznika Sprzęgłowego SAS™ IIb1* • Zastosowania ŚN • Czujniki punktowe • Nadrzędne wyłączenie • awaryjne • Pełne zabezpieczenie od • uszkodzenia wyłącznika *) Zawarte w broszurze instruktarzowej AQ SAS

29. Schemat 2 Linii Dopływowych 1 Wyłącznika Sprzęgłowego SAS™ IIb1* • Zastosowania ŚN • Czujniki punktowe • Nadrzędne wyłączenie • awaryjne • Pełne zabezpieczenie od • uszkodzenia wyłącznika *) Zawarte w broszurze instruktarzowej AQ SAS

30. Schematy Wielu Linii Dopływowych Selektywne Wyłączenie Awaryjne Linii • Zastosowania ŚN • Czujniki punktowe • Selektywne wyłączenie awaryjne linii • Nadrzędne wyłączenie awaryjne • Pełne zabezpieczenie od • uszkodzenia wyłącznika

31. AQ 2000 – system gaszenia łuków • do 17.5kV • 40kA, 1s

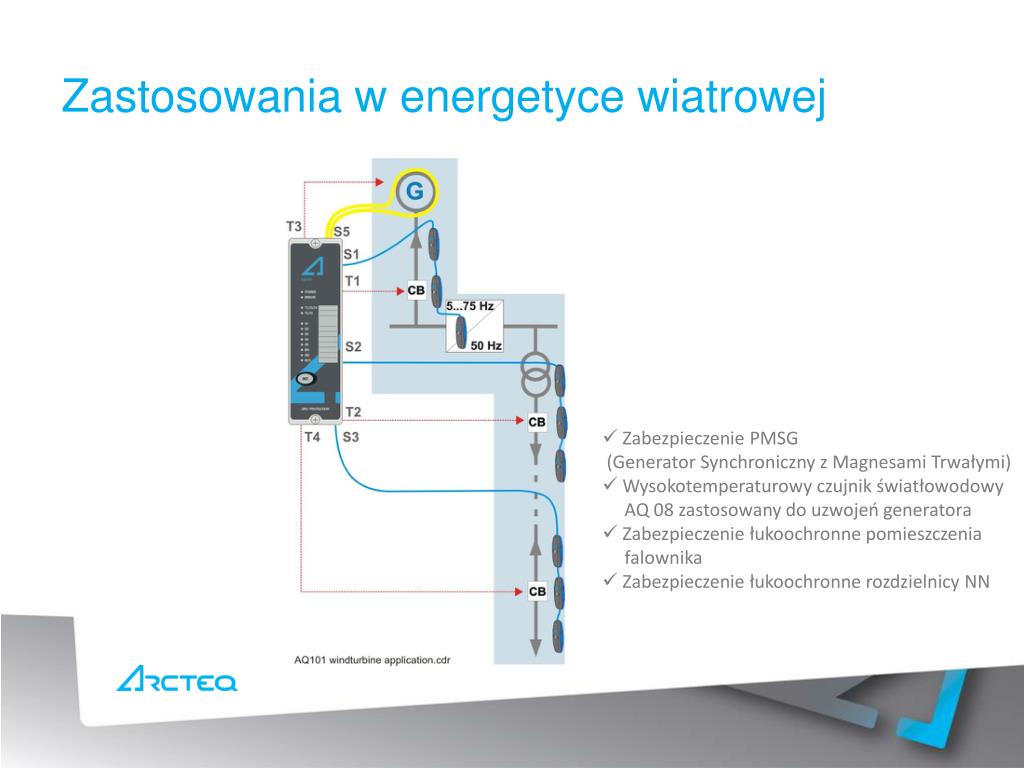

32. Zastosowania w energetyce wiatrowej • Zabezpieczenie PMSG • (Generator Synchroniczny z Magnesami Trwałymi) • Wysokotemperaturowy czujnik światłowodowy • AQ 08 zastosowany do uzwojeń generatora • Zabezpieczenie łukoochronne pomieszczenia • falownika • Zabezpieczenie łukoochronne rozdzielnicy NN

33. Podsumowanie • Arcteqdostarcza pełnych rozwiązań zabezpieczeń łukoochronnych • Seria AQ 100 może zostać użyta w małych samodzielnych zastosowaniach jak i bardziej skomplikowanych i selektywnych systemach • AQ znacząco zmniejsza całkowity koszt projektu SAS™
