  1. Grafikus Rendszerek Zsitnyánszki Zoltán

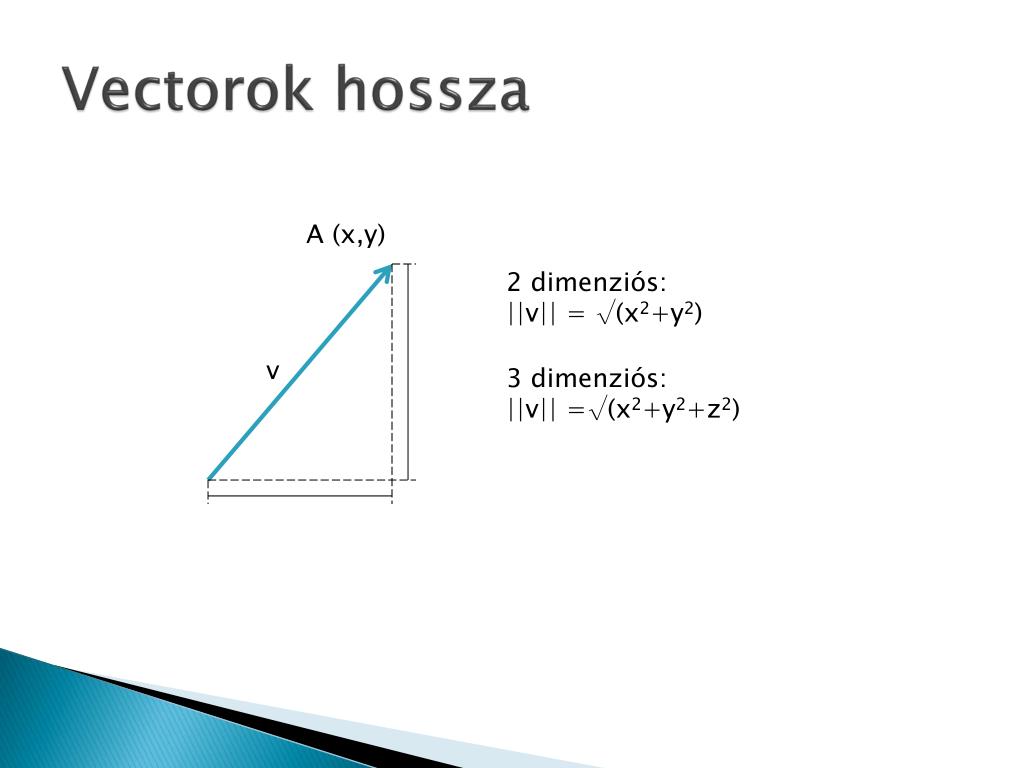

  2. Vectorok hossza A (x,y) 2 dimenziós: ||v|| = √(x2+y2) v 3 dimenziós: ||v|| =√(x2+y2+z2)

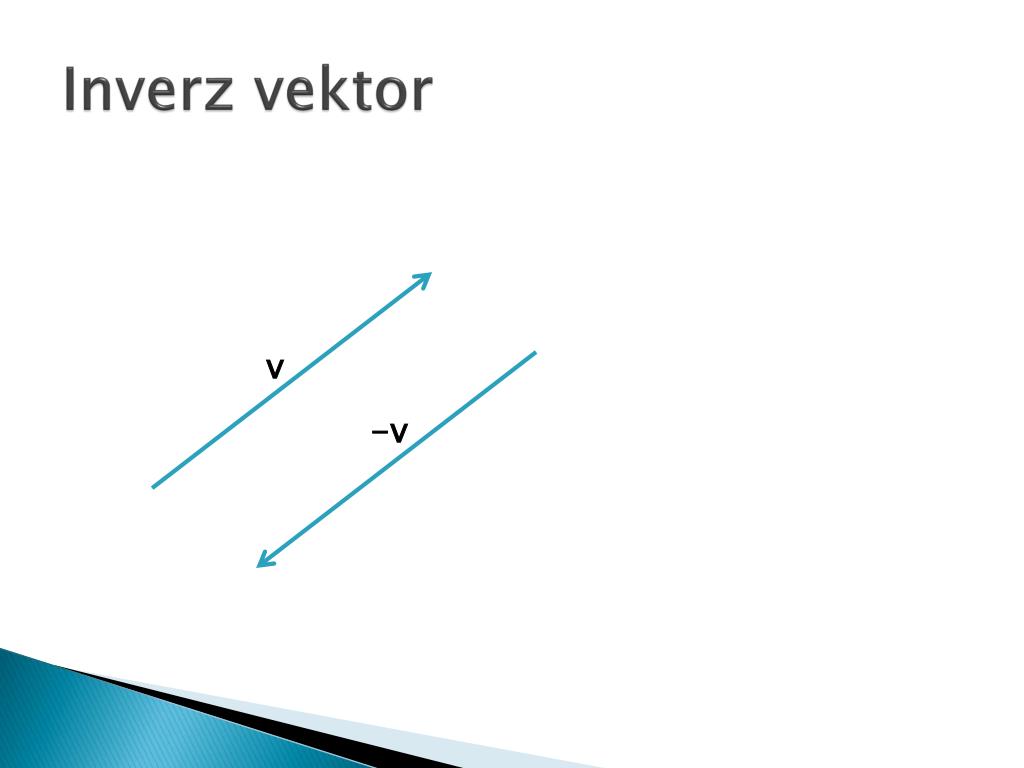

  3. Inverz vektor v -v

  4. Vekorok összegzése u v v u+v u

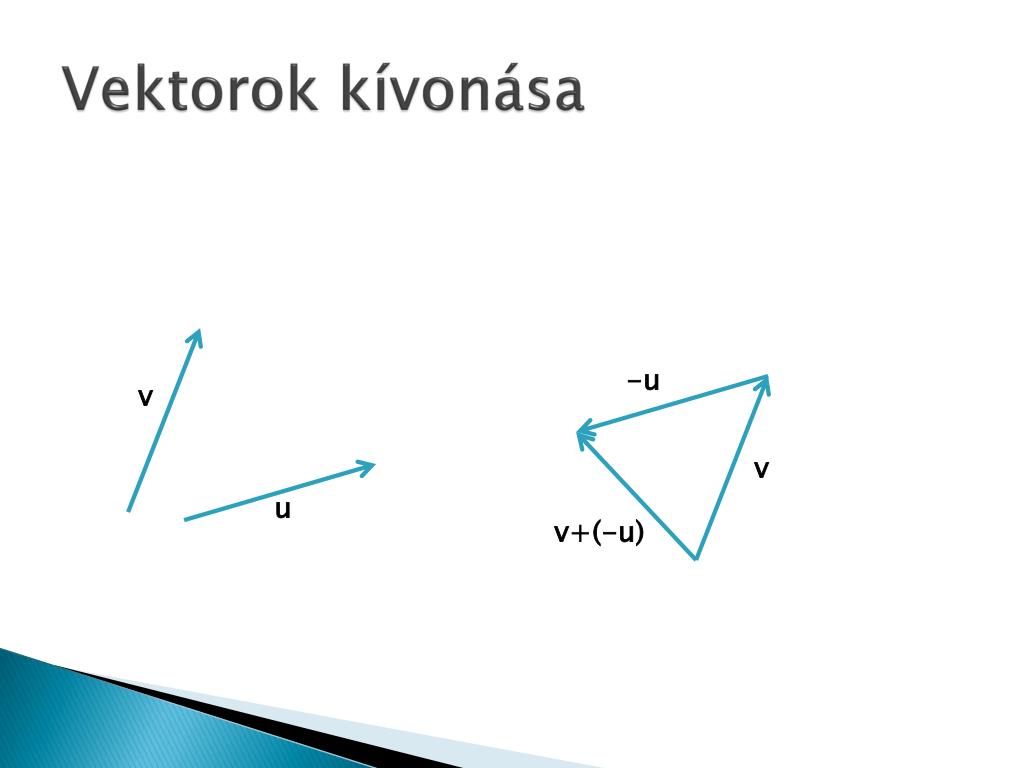

  5. Vektorok kívonása -u v v u v+(-u)

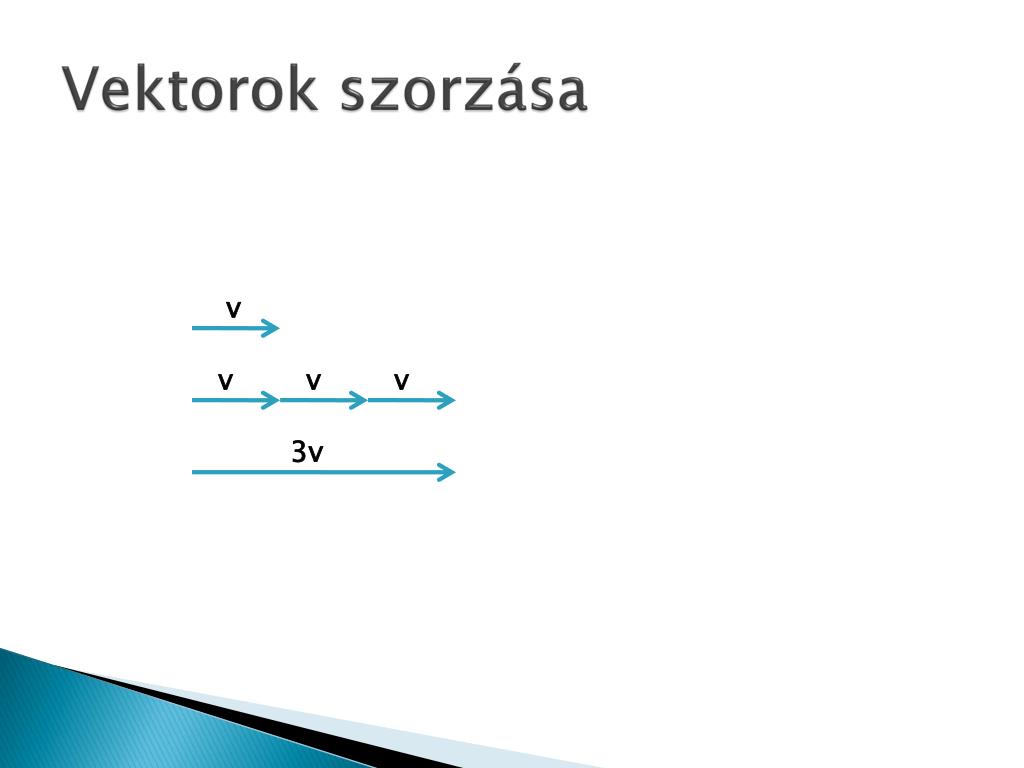

  6. Vektorok szorzása v v v v 3v

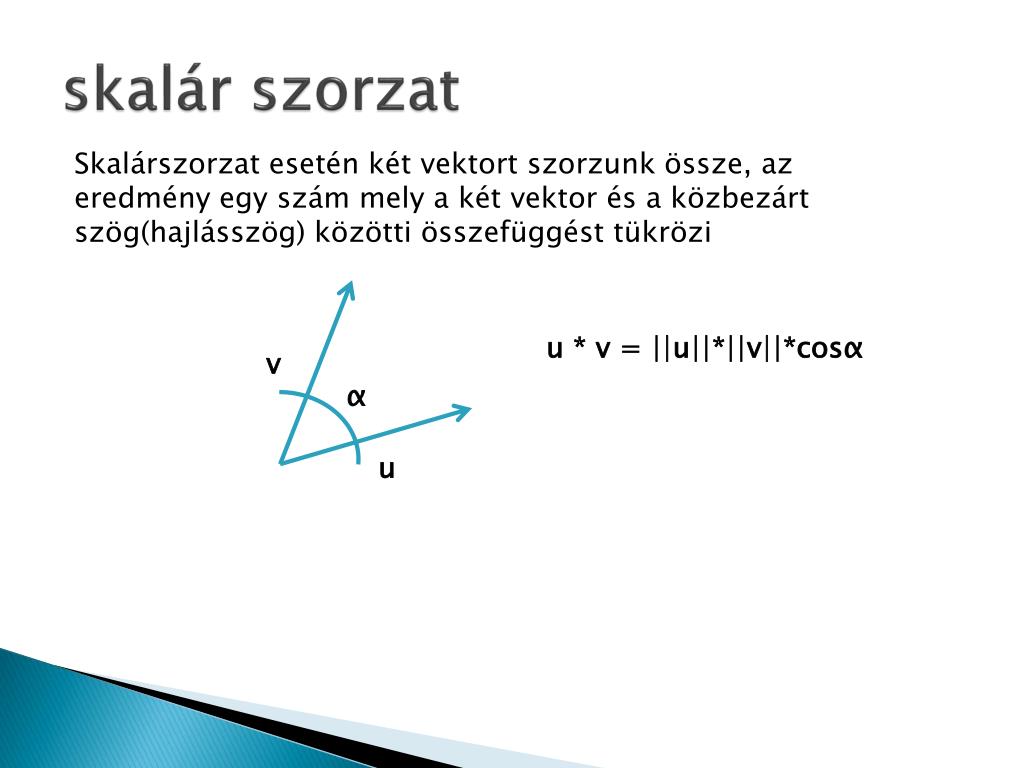

  7. skalár szorzat Skalárszorzat esetén két vektort szorzunk össze, az eredmény egy szám mely a két vektor és a közbezárt szög(hajlásszög) közötti összefüggést tükrözi u * v = ||u||*||v||*cosα v α u

  8. Kereszt szorzat A vektoriális szorzat eredménye egy újabb vektor, amely merőleges mindkét vektorra u x v = ||u||*||v||*sinα v α u

  9. Mátrix műveletek

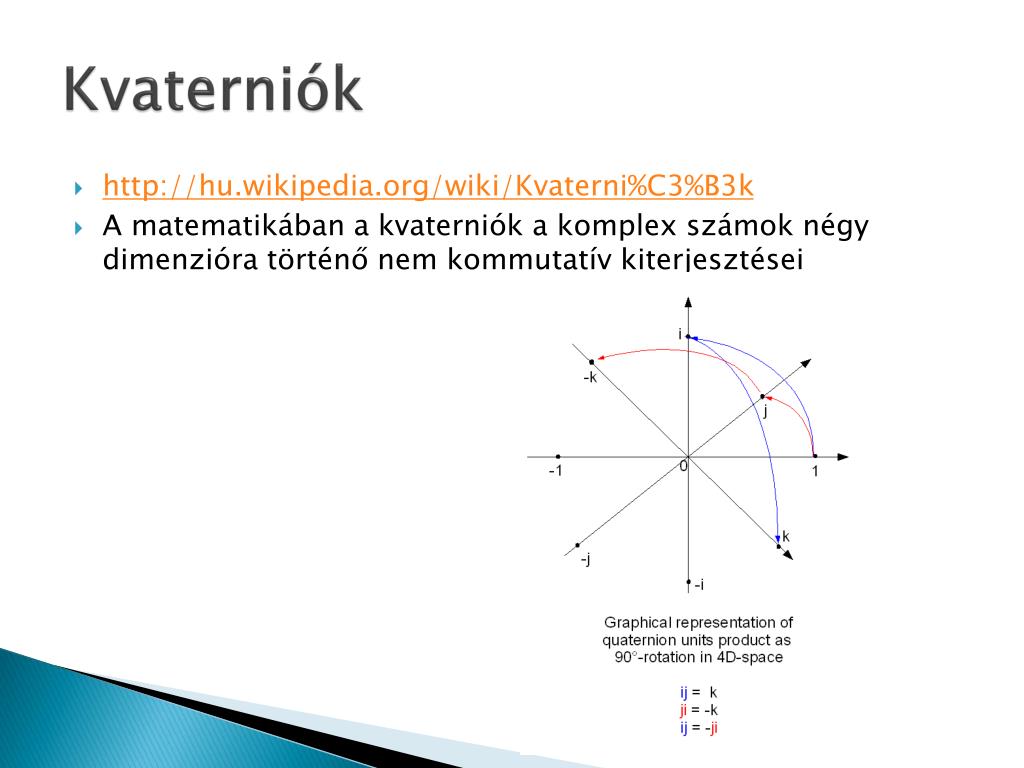

  10. Kvaterniók • http://hu.wikipedia.org/wiki/Kvaterni%C3%B3k • A matematikában a kvaternióka komplex számok négy dimenzióra történő nem kommutatív kiterjesztései

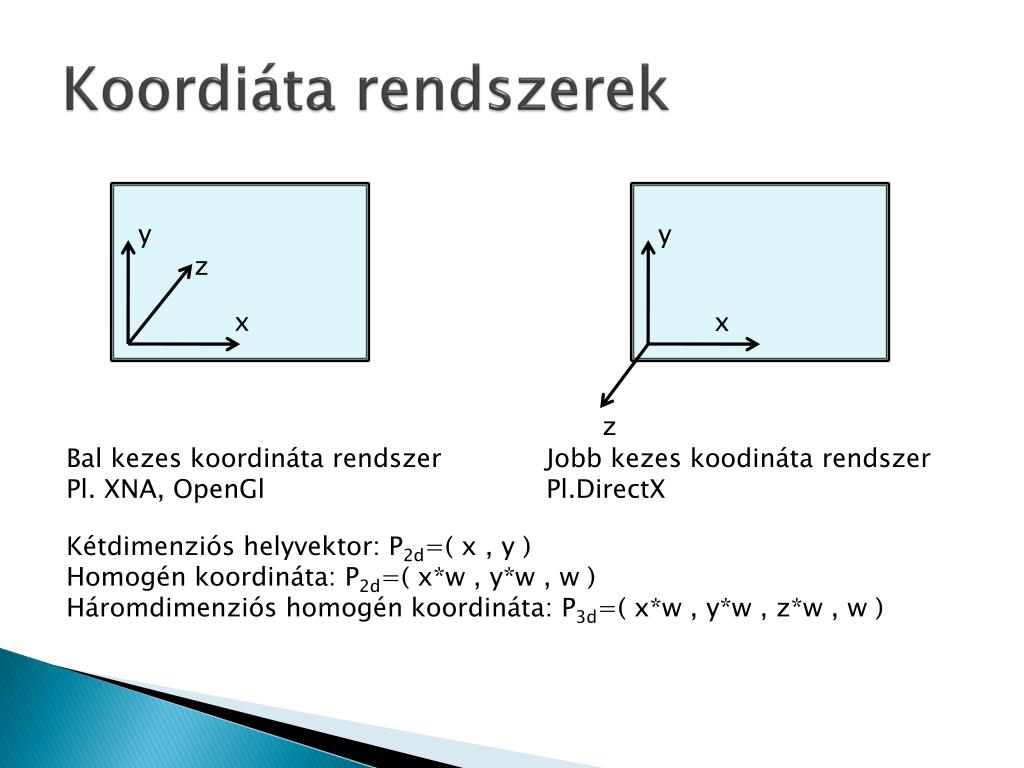

  11. Koordiáta rendszerek y y z x x z Bal kezes koordináta rendszer Pl. XNA, OpenGl Jobb kezes koodináta rendszer Pl.DirectX Kétdimenziós helyvektor: P2d=( x , y ) Homogén koordináta: P2d=( x*w , y*w , w ) Háromdimenziós homogén koordináta: P3d=( x*w , y*w , z*w , w )

  12. Háromdimenziós képszintézis

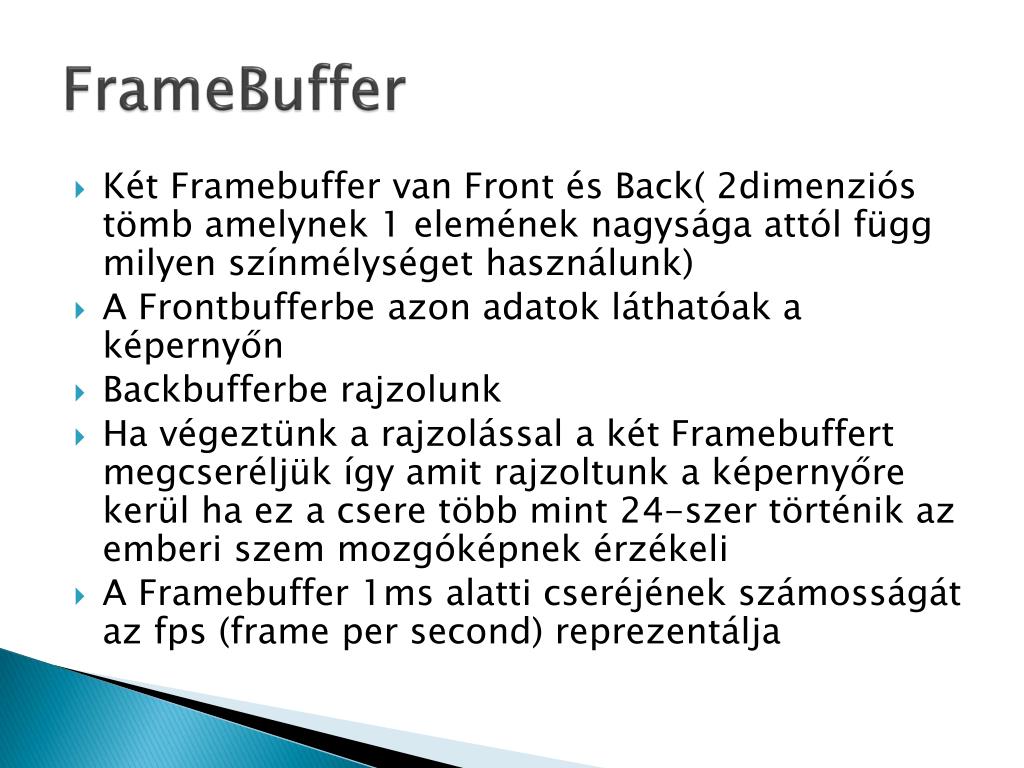

  13. FrameBuffer • Két Framebuffer van Front és Back( 2dimenziós tömb amelynek 1 elemének nagysága attól függ milyen színmélységet használunk) • A Frontbufferbe azon adatok láthatóak a képernyőn • Backbufferbe rajzolunk • Ha végeztünk a rajzolással a két Framebuffert megcseréljük így amit rajzoltunk a képernyőre kerül ha ez a csere több mint 24-szer történik az emberi szem mozgóképnek érzékeli • A Framebuffer 1ms alatti cseréjének számosságát az fps (frame per second) reprezentálja

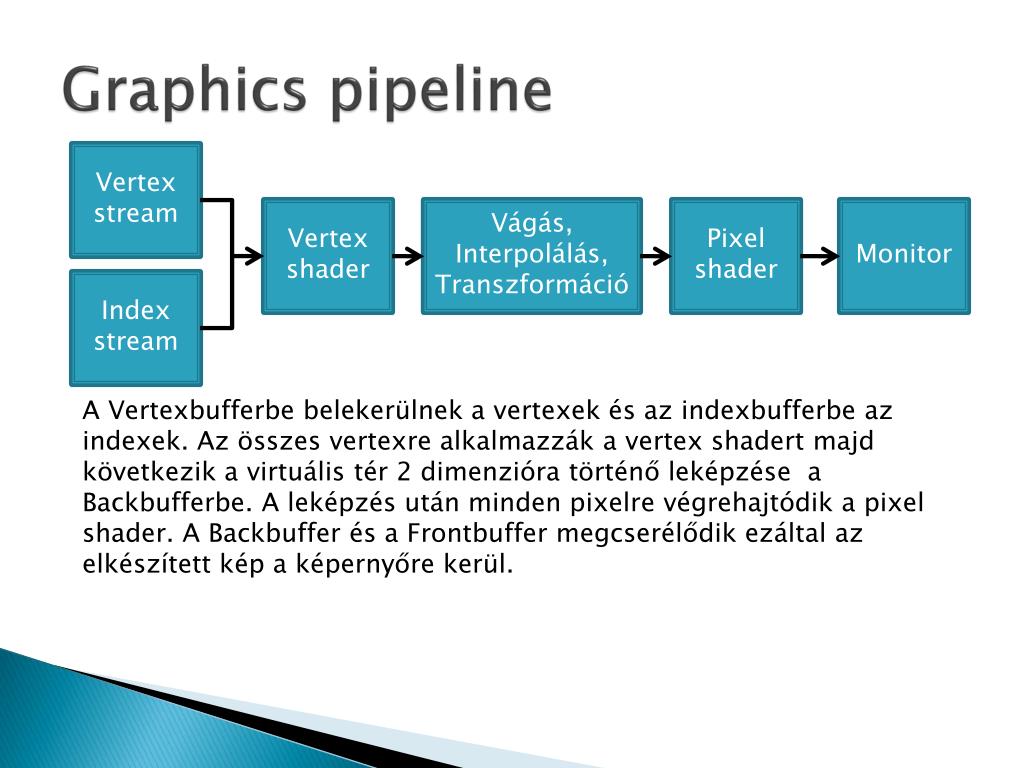

  14. Graphicspipeline Vertexstream Vertexshader Vágás, Interpolálás, Transzformáció Pixel shader Monitor Index stream A Vertexbufferbe belekerülnek a vertexek és az indexbufferbe az indexek. Az összes vertexre alkalmazzák a vertexshadert majd következik a virtuális tér 2 dimenzióra történő leképzése a Backbufferbe. A leképzés után minden pixelre végrehajtódik a pixel shader. A Backbuffer és a Frontbuffer megcserélődik ezáltal az elkészített kép a képernyőre kerül.

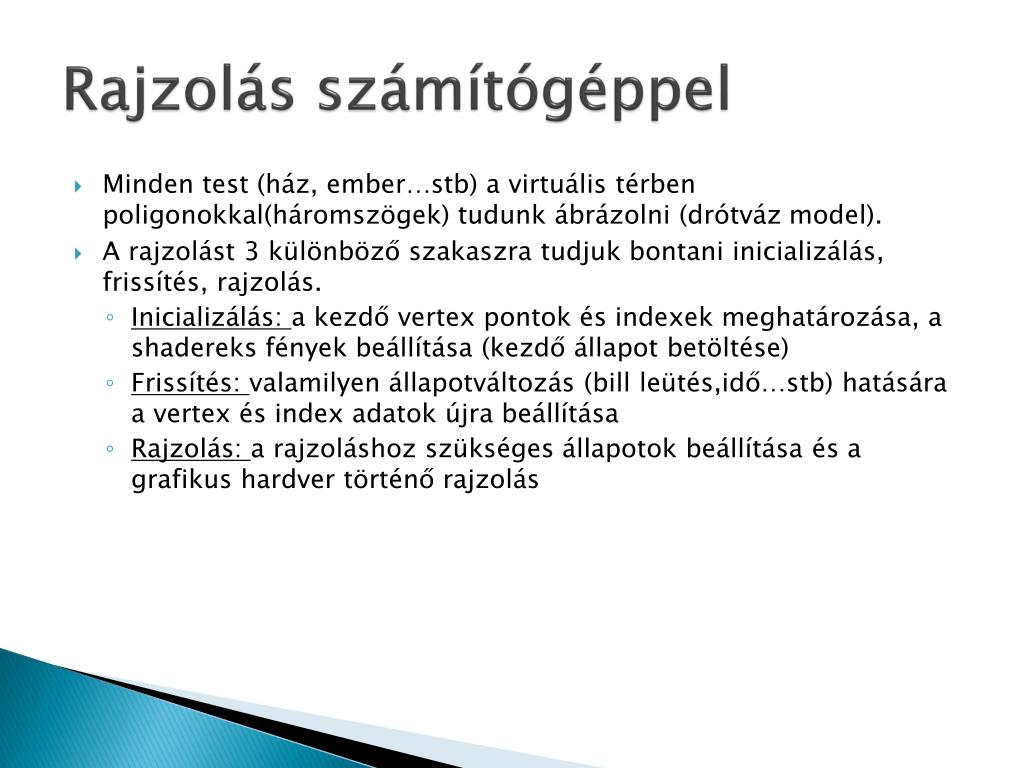

  15. Rajzolás számítógéppel • Minden test (ház, ember…stb) a virtuális térben poligonokkal(háromszögek) tudunk ábrázolni (drótváz model). • A rajzolást 3 különböző szakaszra tudjuk bontani inicializálás, frissítés, rajzolás. • Inicializálás: a kezdő vertex pontok és indexek meghatározása, a shadereks fények beállítása (kezdő állapot betöltése) • Frissítés: valamilyen állapotváltozás (bill leütés,idő…stb) hatására a vertex és index adatok újra beállítása • Rajzolás: a rajzoláshoz szükséges állapotok beállítása és a grafikus hardver történő rajzolás

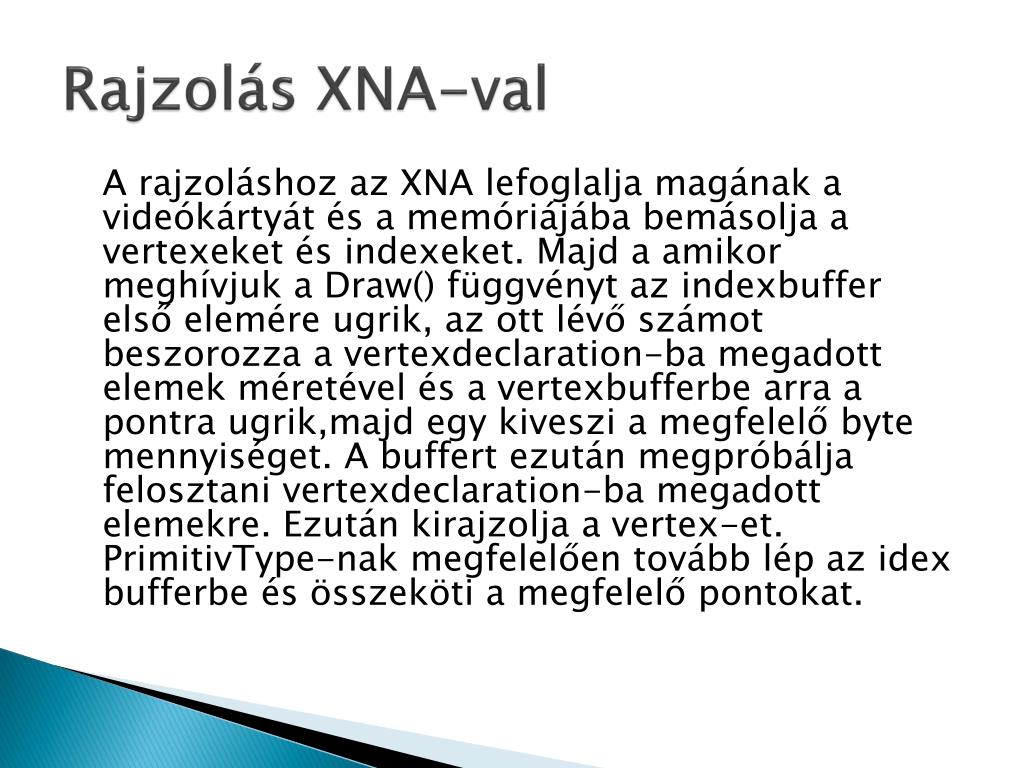

  16. Rajzolás XNA-val A rajzoláshoz az XNA lefoglalja magának a videókártyát és a memóriájába bemásolja a vertexeket és indexeket. Majd a amikor meghívjuk a Draw() függvényt az indexbuffer első elemére ugrik, az ott lévő számot beszorozza a vertexdeclaration-ba megadott elemek méretével és a vertexbufferbe arra a pontra ugrik,majd egy kiveszi a megfelelő byte mennyiséget. A buffert ezután megpróbálja felosztani vertexdeclaration-ba megadott elemekre. Ezután kirajzolja a vertex-et. PrimitivType-nak megfelelően tovább lép az idexbufferbe és összeköti a megfelelő pontokat.

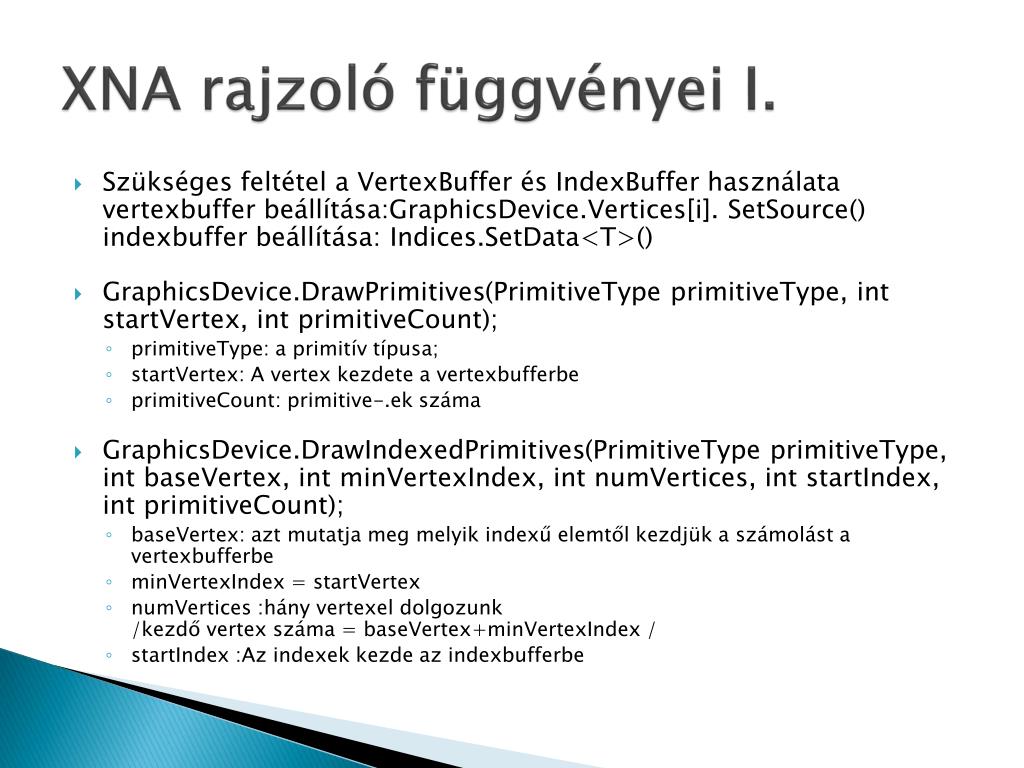

  17. XNA rajzoló függvényei I. • Szükséges feltétel a VertexBuffer és IndexBuffer használatavertexbuffer beállítása:GraphicsDevice.Vertices[i]. SetSource()indexbuffer beállítása: Indices.SetData<T>() • GraphicsDevice.DrawPrimitives(PrimitiveTypeprimitiveType, int startVertex, intprimitiveCount); • primitiveType: a primitív típusa; • startVertex: A vertexkezdete a vertexbufferbe • primitiveCount: primitive-.ek száma • GraphicsDevice.DrawIndexedPrimitives(PrimitiveTypeprimitiveType, int baseVertex, intminVertexIndex, intnumVertices, intstartIndex, intprimitiveCount); • baseVertex: azt mutatja meg melyik indexű elemtől kezdjük a számolást a vertexbufferbe • minVertexIndex= startVertex • numVertices :hány vertexel dolgozunk/kezdő vertexszáma = baseVertex+minVertexIndex / • startIndex :Az indexek kezde az indexbufferbe

  18. XNA rajzoló függvényei II. • GraphicsDevice.DrawPrimitives<T>(PrimitiveTypeprimitiveType, T[] vertexData, int vertexOffset, intprimitiveCount); • T: vertexek típusa • vertexData : vertexek • vertexOffset = startVertex • GraphicsDevice.DrawUserIndexedPrimitives<T>(PrimitiveTypeprimitiveType, T[] vertexData, int vertexOffset, intnumVertices,int[] indexData, intindexOffset, intprimitiveCount); • indexData : az indexek • indexOffset: a kezdő index helye az indexbufferbe

  19. RenderState • Fog(köd): a tárgyakat amiket már nem kívánunk megjeleníteni a távolságuk miatt nem egyszerűen „kivágjuk” a jelenetből hanem egy színnel(köd) a távolságával arányosan lekeverjük így nem olyan látványosan tűnik el. • CullMode(hátsó lap eldobás): minden 3szögre kiszámoljuk a normál vektorát és ami a kamera irányába mutat azt eldobjuk. • FillMod(kitöltés): választhatunk hogy miként jelenítjük meg a jelenetet csak a vertexeket jelenítjük meg(POINT), vertexeket és az összekötő vonalakat(WIREFRAME), vertexek és az összekötő vonalak átal határolt területet textúrázva vagy színezve(SOLID). A wireframe megjelenítést debuggolásra szokták használni,alapesetbe Solid megjelenítést alkalmazunk. • AlphaBlend (alpha csatornás átlátszóság):alpha csatorna szerinti átlátszóságot engedélyezhetjük illetve állíthatjuk be vele.

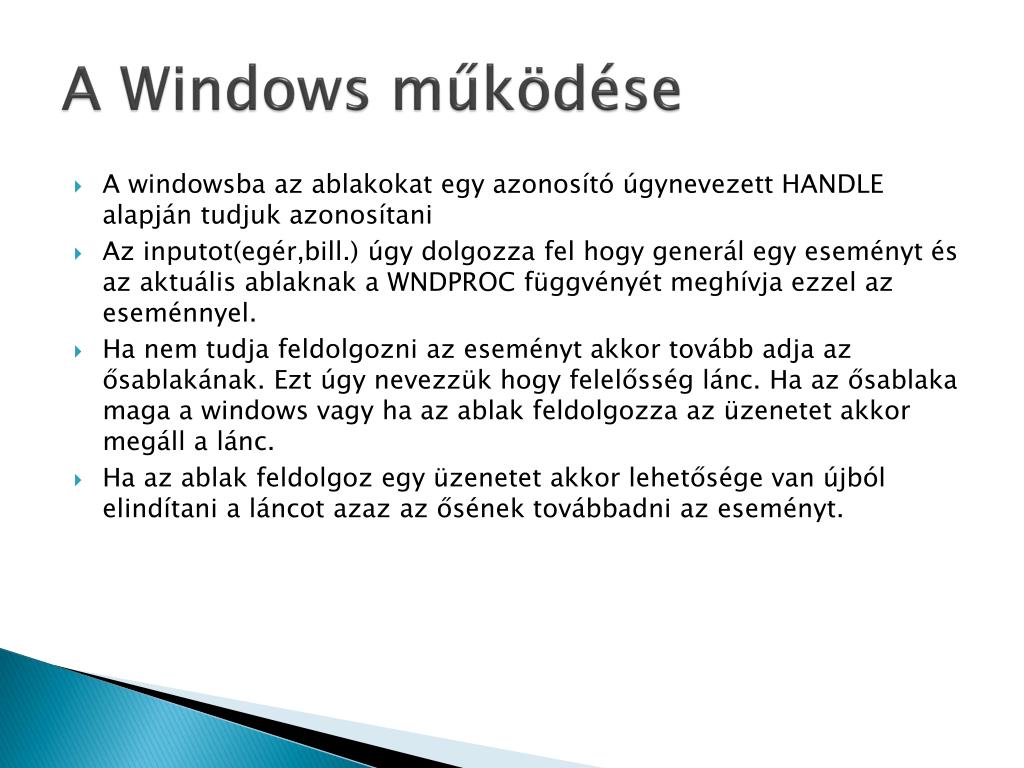

  20. A Windows működése • A windowsba az ablakokat egy azonosító úgynevezett HANDLE alapján tudjuk azonosítani • Az inputot(egér,bill.) úgy dolgozza fel hogy generál egy eseményt és az aktuális ablaknak a WNDPROC függvényét meghívja ezzel az eseménnyel. • Ha nem tudja feldolgozni az eseményt akkor tovább adja az ősablakának. Ezt úgy nevezzük hogy felelősség lánc. Ha az ősablaka maga a windows vagy ha az ablak feldolgozza az üzenetet akkor megáll a lánc. • Ha az ablak feldolgoz egy üzenetet akkor lehetősége van újból elindítani a láncot azaz az ősének továbbadni az eseményt.

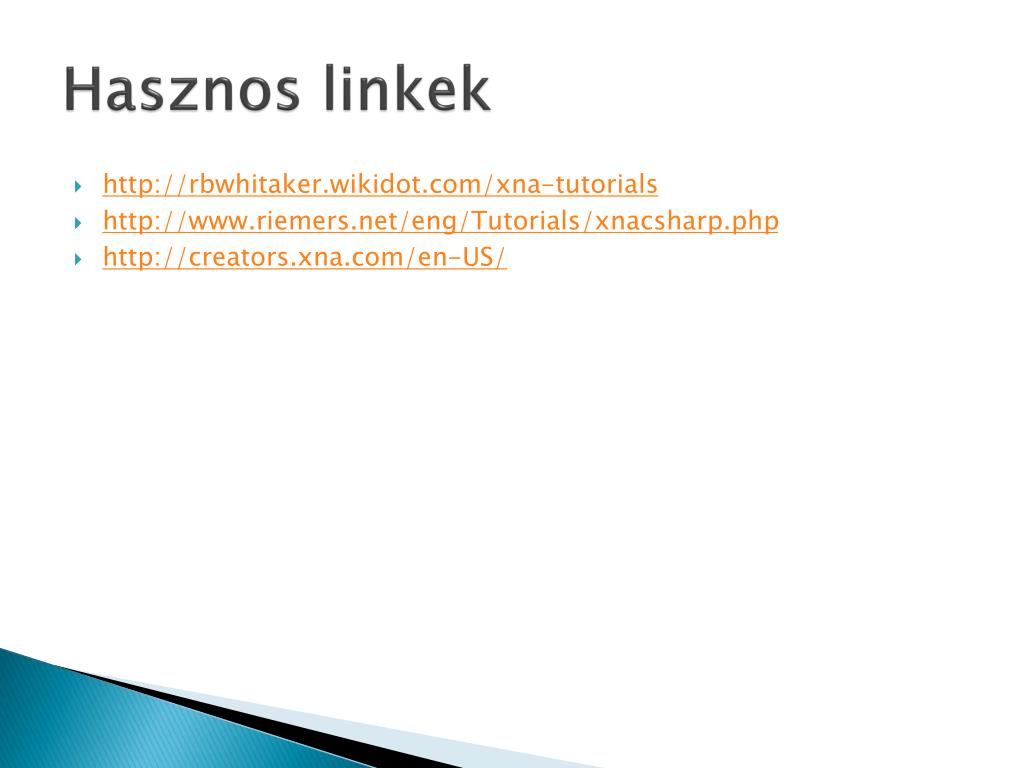

  21. Hasznos linkek • http://rbwhitaker.wikidot.com/xna-tutorials • http://www.riemers.net/eng/Tutorials/xnacsharp.php • http://creators.xna.com/en-US/

  22. 1. beadandó: valamilyen windowscontrol megírása+ event • 2. beadandó: valamilyen UI megírása eseménnyel • 3. beadandó: személyre szabott feladat
