  1. OPERÁCIÓS RENDSZEREK A folyamat kontextus, processz menedzsment, processz állapotok

  2. A mai program • A processz és a processz kontextus fogalmak • Kontextus váltás (processz – rendszer – processz kontextus) • Processz kontroll, rendszerhívásai • Processz állapotok, állapotátmenetek, futási mód • A taszk, processz, fonál fogalmak Vadász

  3. A CPU által végrehajtott instrukciófolyam • Hogyan működik a számítógép: a CPU veszi a soron következő instrukciót és végrehajtja … • Van képzetünk az instrukciófolyamról. Ez struktúrálatlan. • A HW ad egy struktúráltságot: felhasználói módban/kernel módban végrehajtott instrukciófolyam szakaszok vannak. Köztük a trap és a visszaállítás. Vadász

  4. Az instrukciófolyam másik struktúrálása • Logikailag szakaszoljuk az instrukciófolyamot • Egy adott program futásához tartozó instrukciófolyam a kezdetétől a végéig egy szakasz • Ez a job/taszk/processz • Ez a szakaszolás nem következik a hardverből • Ezt a szakaszolást az OS végzi • A processzhez persze az instrukciófolyamon kívül az adatai (és még további információk) is hozzátartoznak ... Vadász

  5. A folyamat fogalma A folyamat (processz, taszk) egy végrehajtási példánya egy párhuzamosságot nem tartalmazó végrehajtható programnak. Processz  végrehajtható program Pongyolán: processzben fut a program. A processzhez dedikált PC tartozik, ami egyetlen helyre tud mutatni a program szövegben Vadász

  6. Folyamat tartalom (Process Context) A folyamat kontextus: adatstruktúrákba rendezve minden olyan információ, ami a folyamat futásához szükséges. Minden olyan információ, ami a rendszer számára szükséges, hogy a CPU-t a folyamatok között kapcsolja, a folyamatok szekvencialitásának illúzióját biztosítva. • “Tartalom“ szerint: • - a program kódszegmensei (instrukciók sorozatai), • - a program adatszekciói (inicializált adatszekciók, konstans szekciók stb.), • - a processz veremtárai, • a processz menedzselési információi (állapotokat leíró, számlázási, hozzáférési stb. információk, erőforrás leírók) • Regisztertartalmak. Vadász

  7. A processz kontextus Egy szemléletmód: hardver kontextus: HW regiszterek, MMU regiszterek stb. (volatile context/environment) szoftver kontextus (Address space) Egy másik szemléletmód: felhasználói szintű kontextus, amit a felhasználói címtartomány (User Level Address Space) címez rendszer szintű kontextus (System Address Space) Vadász

  8. Futási mód - kontextus - címtartomány • Emlékezz: módváltás=trap/kivételes esemény/IT User mód User Address Space Processz kontextus (program, adat, verem) Kernel mód Kernel Address Space Admin. adatok Kivétel kezelők, szolgáltató rutinok stb. System Stacks, IT handlerek, ütemező stb. A processz javára Vadász

  9. Futási mód - kontextus -címtartomány • A processz címtartományának • Egy része a felhasználói címtartomány. Processzenként szétválasztott memóriaterületet címez. • Egy része kernel szintű címtartomány. Minden processz ugyanazt a kernel memóriarészt címezi • Fontosak az MMU regiszterek (VM címleképzéshez). Ezek is részei a processz kontextusnak. • Fontos fogalom a futó processz (kurrens) • MMU regiszterei segítik a címleképzést Vadász

  10. Egy kérdés, és a válasz … Van már fogalmunk a processz címtartományairól és a kontextusáról. Mi van a kernel kóddal? Az tartozik valamilyen kontextushoz? A válasz: • Bizonyos kernel szolgáltatások kliens-szerver módban, önálló processzekként teljesítődnek. Saját processz kontextusuk van, IPC-vel kérhetők szolgáltatásaik. • Mások: rutinok a kernelben • Egyes rutinok a futó processz javára dolgoznak (sycall, kivételkezelők) • Az IT kezelőknek (valószínűleg) nincs közük a futó processzhez. Lehet, nincs is futó processz. Vadász

  11. Tovább a válasz … • A futó processz javára dolgozó kernel rutinok a processz kontextusán (fölötte) futnak • Ekkor a kernel közvetlenül elérheti a futó processz kontextusának elemeit • A független processz modellből levezethető tárgyalásban a kernel kódok, adatok nem is részei a processz kontextusnak (fölötte fut). De egy másik tárgyalásmód szerint részei (kontextusán fut) • Az IT kezelők semmiképp nem részei egyetlen processz kontextusnak sem. Nem processz kontextusban futnak, minden processz kontextusa fölött: rendszer kontextusban Vadász

  12. Tovább a válasz … • Tárgyaljuk így: • A CPU futhat egy processz kontextusán (kontextusában) • Felhasználói módban: a program kódját futtaja • Kernel módban: Sycall rutint, kivételkezelőt futtat. Ezek közvetlenül elérhetik a processz címtartományát • A CPU futhat rendszer kontextusban • Kernel módban: IT kezelést végez, tevékenysége nem köthető egy processzhez (sem) . Valamely processz kontextusa csak közvetetten érhető el. • Van processz kontextus váltás (két processz közti akció), és van processz kontextusról rendszer kontextusra való váltás: egyszerű kontextus váltás (futó processz MMU regiszterei helyett rendszer MMU regiszterek betöltődnek, ez „olcsóbb”) fogalom Vadász

  13. A processz kontextus adatstruktúrái • Process Table Entry (kernel címtartományban) • a processz kreáláskor keletkezik, • nem kisöpörhető: rezidens, • "statikus" adatokat tartalmaz (melyek a processz létezését jelzik, de nem elegendőek a futásához): • azonosítók (pid, pname, statikus kvóták, attributumok), • kód és adatszegmens pointerek és hosszok, • vermek hossza stb. • Processz leíró (Process Descriptor) • a processz futtathatóvá válásakor keletkezik, • esetleg kisöpörhető: nem feltétlenül rezidens, • "dinamikus" adatokat tartalmaz (melyek a processz futásához is kellenek): • volatile kontextus (regisztertartalmak: PC, PSW stb.), • ütemezési, számlázási, állapot információk, • vermek pointerei stb. Vadász

  14. A processz kontextus adatstruktúráiA kiinduló pont • A processz tábla (Process Table) • A kernel által kezelt, adott méretű táblázat (array of structure), melynek egy-egy bejegyzése egy-egy processz vezérlő blokk (process table entry). • A tábla mérete kritikus. Mi történne, ha betelne? • Processz vezérlő blokk (Process Control Block) • folyamat azonosítási információi (pid, ppid, pname) • folyamat számlázási információi (CPU használat stb.) • időkiosztással (scheduling) kapcsolatos információk • erőforrás használati határértékek (limitek, kvóták) • mutatók a kontextus további részeire stb. • next/prev pointerek láncolt listákhoz. • ( Más elnevezések is lehetnek) Vadász

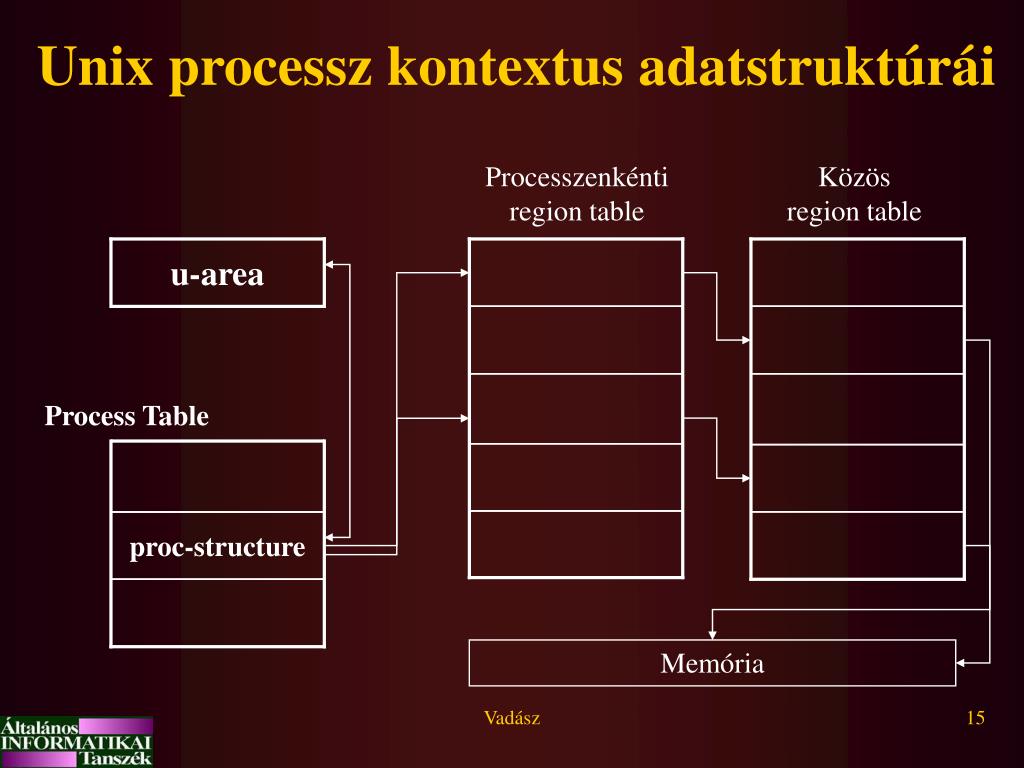

  15. Unix processz kontextus adatstruktúrái Processzenkénti region table Közös region table u-area Process Table proc-structure Memória Vadász

  16. Unix processz kontextus adatstruktúrái • Proc structure (olyan adatok, melyek akkor is kellenek, ha kisöprött a processz) • uid, gid, pid, ppid (azonosítók) • program méret, memóriaigény • állapotjelzők a memóriamenedzseléshez, a globális ütemezéshez • szignál mezők stb. • U area (1K-4K)(kisöpörhető, kilapozható; olyan információk, melyek akkor kellenek, ha a processz nincs kisöpörve) • user structure + mutató a kernel veremre • erőforrás limitek, kvóták, default eszköz, dir, terminál • nyitott I/O folyamok leírói, • idő, számlázási információk az ütemezéshez stb. Vadász

  17. Unix processz kontextus komponensek A kontextus statikus része A kontextus dinamikus (volatile)része Felhasználói szintű kontextus • Program szöveg • Adatok • Veremtár • Osztott adatok Keret a 3. rétegnek Rendszer szintű kontextus statikus része Keret a 2. rétegnek • Process Table bejegyzése • U Area • Processzenkénti Region Table Keret az 1. rétegnek Felhasználói szint Vadász

  18. Összefoglalás • Vettük a processz fogalmat, szétválasztva a program - processz fogalmakat. • a processz kontextus fogalmat • tartalom szerint, • adatstruktúráival, • címtartományok szerint. • Kérdés: miért jó a processz koncepció? Milyen előnye van? Vadász

  19. Folyamatok vezérlése (Process Control, Process Management) • A folyamatok • születnek, élnek, valamilyen feladatot végeznek, • versenyeznek erőforrásokért, • osztoznak erőforrásokon, • kommunikálnak, együttműködnek, • szinkronizáció köztük. • Végül exitálnak. Általában processzt csak processz kreálhat. Így: szülő - gyermek kapcsolat lehet közöttük. Van ősszülő processz.(Lehetnek a rendszer betöltéskor keletkező processzek, amiknek nincs szülője.) Vadász

  20. A processzek élete • Szülő folytatja futását gyermekével párhuzamosan • Szülő megvárja, amíg gyermekei befejeződnek • A szülő és gyermeke osztozik az erőforrásokon • Részben, alig, vagy egyáltalán nem osztoznak • Processzek együttműködése • Független processzek (nincs hatásuk egymásra) • Kooperáló/versenyző processzek Vadász

  21. A független processz modell • A kernel saját virtuális gépet biztosít minden processznek. Ezen a processz szekvenciálisan fut. Saját időtere van, csak ezt látja … • Egy rendszerhívás a virtuális gép egy virtuális instrukciója. Saját időterében megszakíthatatlan. • A kivételes esemény, a megszakítás a virtuális gép számára esemény, le tudja kezelni. • Nem szükségesek a processz állapot, állapotváltás, az ütemezés, módváltás fogalmak sem … • Ez egy idealizált modell. Nem igaz, hogy a processzeknek nincs hatásuk egymásra … Vadász

  22. A kooperáció • A kooperáció kiváltó oka • Információ osztás, pl. közös fájlok stb. • Sebesség növelés. Feltétel: több CPU, vagy I/O csatorna • Modularitás (bonyolult rendszerek dekompozíciója) • Kényelem (pl. editál-fordít párhuzamosan a felhasználó) • Mit kíván a kooperáció? • Processzek közötti kommunikációs mechanizmusokat (IPC mechanizmusokat). • Kölcsönös kizárási mechanizmusokat. Vadász

  23. Processz kontroll rendszerhívások • Processz kreáció hívásai • fork(), vfork(), system(), clone()LINUX, ptrace() • Statikus kontextus megváltoztatása • execl(), execlp(), execle(), execv(), execvp() • Processz terminációval kapcsolatos hívások • exit(), _exit(), abort() (a szignálkezelők is terminálhatnak) • atexit(), on_exit() // terminációt befolyásoló hívások • wait(), waitpid() // terminációt kiváró hívások • Segítő hívások • sleep(), pause(), szignálkezelések, attribútum lekérdezések és beállítások stb. Vadász

  24. Processz kreáció • A kernel elkészíti a processz tábla bejegyzést; • memóriát biztosít a kód és adatszegmenseknek, inicializál; • elkészíti a processz leírót, memóriát biztosít a vermeknek; • Elkészíti a regiszter kontextust (a PC értéket kap); • futtatható állapotba teszi a processzt. Vadász

  25. Processz befejeződés • Az exit/return rendszerhívás család egyik tagjának meghívása, vagy a vezérlésnek a main függvény utolsó utasításának végrehajtása a normális termináció • A termináció során „háztartási munka” folyik, • Az atexit() és on_exit() hívásokkal befolyásolhatjuk ezt. • Néhány mozzanat a háztartási munkából: • Processz szignáloz a szülőjének, hogy exitál; • Gyermekeit átadja más processznek, hogy azok legyenek s szülők; • (Esetleg) leszármazottainak szignáloz (pl. üléslétesítő processz SIGHUP szignált küld). • Az abort() rendszerhívás erőszakosan terminálja hívóját. A szignálok (az alapértelmezési szignálkezelők) többnyire szintén terminálnak. Vadász

  26. Processz kreáció: fork() • A fork és a join mechanizmus • A fork az instrukciófolyamot két párhuzamos ágra osztja, elágaztatja, • a join pedig a két ágat összeolvasztja. • A fork()POSIX, Unix rendszerhívás a processz instrukció folyamát úgy ágaztatja ketté, hogy az egyik ág a hívó processz instrukció folyama marad, a másik ág számára pedig gyermek processzt kreál • A szülőben a fork-kal szétválasztott ágakat a wait() v. waitpid()POSIX hívással lehet összeolvasztani: a szülő megvárja gyermekének terminálódását. Vadász

  27. Gyermek processz készítés: fork() • Szintaxisa • Prototípus deklarációja: pid_t fork(); • Hívása: #include <sys/types.h> #include <unistd.h> ... pid =fork() ... Vadász

  28. A fork szemantikája • Készít gyermek folyamatot, melynek kontextusa a pid-et és az időfelhasználást kivéve ugyanaz, mint a készítőjé (ugyanaz a szöveg, ugyanott fut!) • A pontos egyezőségekért, különbözőségekért nézzék a man fork-ot! Vadász

  29. A fork „tevékenysége” • Ellenőrzi, készíthető-e a gyermek. Meghatározza a gyermek pid-jét. Előkészíti a VM kisöprési/kilapozási területét • Bejegyzést készít a processz táblába a gyermek számára • Bizonyos adatok a szülőtől jönnek (uid, gid, signal mask, ppid), mások 0-val, vagy a processzre jellemzően indulnak (idők) • VM címleképző táblá(kat) allokál a gyermeknek • Elkészíti a processz leírót (másolja a szűlőjét, majd a gyermek címleképzéséhez igazítja). Ezzel a szülő kontextusának logikai másolatát elkészíti. A nyitott adatfolyamok hivatkozásait inkrementálja. • Inicializálja a gyermek HW kontextusát (a szülő regisztereit másolva), futtatható állapotba teszi a gyermeket. • Mindkét processzben visszatér: • szülőben a gyermek pid-jével (negatív értékkel, ha hiba van), • gyermekben 0 értékkel. Vadász

  30. Egy egyszerű példa … main() { int pid, gpid; pid = getpid(); if((gpid = fork()) == 0) { /* Itt a gyermek fut */ gpid = getpid(); exit(0); /* Gyermek befejeződik */ } /* itt a szulo fut */ exit(1); /* Szulo befejeződik */ } Vadász

  31. Két kérdés … main() { if (fork() /*1*/) exit(1); else if (fork() /*2*/) exit(2); else fork() /*3*/; exit(3); } • Hány processz fut, ha a fenti programot futtatjuk?(Feltesszük, minden fork() sikeres). • És itt? main() { int i; for (i=0; i<3; i++) fork(); } Vadász

  32. Statikus processz kontextus megváltoztatása Új programot tölt a kontextusra. Az exec* család Egyikük deklarációjának szintaxisa: int execl(char *path, char *arg0[, char *arg1,…](char *) 0); Visszaad: státust. Hívása: #include <unistd.h> int status; ... status=execl(”/public/myname/myexec_file”,”pname”,”elso”,”masodik”,NULL); Vadász

  33. Az exec? lépései • Elemzi a path-ot, ellenőrzi, hogy futtatható-e (permissions, executable, SUID, SGID) • Másolja az argumentumokat és beállítja a lörnyezetet (environment) • VM-hez swap területet allokál, a régit elereszti • VM-hez címleképző táblá(kat) allokál, felállítja az új címtartományokat • Default szignálkezelést állít be (a blokkolt vagy ignorált szignálokat megtartja) • Inicializálja a HW kontextust (PC felveszi a belépési pont címet, többi regiszter nullázódik) Vadász

  34. Esettanulmányok • Nézzék a http://www.iit.uni-miskolc.hu/~vadasz/GEIAL202/Peldaprogramok/helyet. • Itt a …/proc jegyzékben a következő fájlok: • system-syscall-pelda.c // system() rendszerhívások • szulo-gyermek-egyutt-fut.c // fork() hívás • fork-exec-villak.c & echoall.c // fork után execle és execlp • A következő fájlok processz terminálódási példák: • processz-terminalodasok.c // különböző terminálódások • processz-terminalodas-2.c // terminálódó processz gyermekei esete • zombie-processz.c // zombie előállítás Vadász

  35. Foglaljunk össze! • Tudunk processzt kreálni, statikus kontextust váltani a fork-exec "villával". • Az exec*() hívásnál argumentumokat adhatunk át a main()-nek! • Érdemes megnézni a wait()SVID, waitpid()POSIX, wait3()BSD hívásokat, ezekkel a szülő megvárhatja a gyermeke lefutását! • Processzek terminálódását elérhetjük az exit() rendszerhívásokkal. Az exit során „háztartási munkát” végeztethetünk. • Most újabb téma jön: processz állapotok Vadász

  36. Processz állapotok • Az OS szempontjából nézve • több processz (futó program) létezik a rendszerben, • ezeknek aktivitása van, futásuk közben különböző állapotokat vehetnek fel. • Az operációs rendszernek nyomon kell követni az állapotokat, állapotváltozásokat, hogy erőforrásokat és szolgáltatásokat biztosítson a processzek számára. • A "global system state" a létező processzek állapotainak összessége. Vadász

  37. Egy processz állapotai • A legalapvetőbb állapotok: • Futó állapot (running, current stb.). A processzé a CPU. • Futásra kész állapot (ready, computable etc.). A processz számára minden erőforrás rendelkezésre áll, kivéve a CPU-t. A CPU-t igényli a processz. • Blokkolt állapot (blocked, sleeping stb.) A processz a CPU-n kívül valamilyen erőforrást igényel még. Előbb ezt kell megkapja, csak utána vehet részt a CPU-ért való versengésben. • A futásra kész és a blokkolt állapotokat együtt szokás várakozó (waiting) állapotoknak is nevezni. Általában az állapot elnevezésekben sok változat van. Vadász

  38. Processz állapotok, állapotátmenetek futó schedule/run sleep/wait/request preempt signal/assign blokkolt kész • Ellipszisek az állapotok, nyilak az állapotátmenetek • Más elnevezések is szokásosak (pl. ready=computable=on, blocked=sleeping=suspended, running=current=active stb.) • Mi válthatja ki az átmeneteket? • Látható a Process Context Switch jelenség várakozó Vadász

  39. Az állapot átmenetek • A wait/sleep/request állapotátmenetet maga a processz "okozza", azzal, hogy bejelenti igényét valamilyen -a processzortól különböző - erőforrásra (pl. bufferre, diszk blokkra, eseményre stb.) • A signal/assign állapotátmenetet rendszerint egy IT kezelő (handler) rutin "okozza", jelzés, hogy már rendelkezésre áll az a más erőforrás. • A elvétel (preempt) és a kioszt (schedule/run) állapotátmeneteket az ütemező (scheduler/dispatcher) "hajtja végre". Vadász

  40. A Process Context Switch • A CPU "kapcsolása" két processz között. • Egyik "elveszti" a CPU-t, a másik megkapja. • Mindig két processz vesz részt benne, • az egyiknél • wait/sleep/request (maga "mond le" a CPU-ról) • vagy preempt (elveszik tőle a CPU-t, bár még használná) állapotátmenet történik, • a másiknál a schedule/run átmenet (megkapja a CPU-t). • Figyeljük meg: blokkolt processz állapotból előbb kész állapotba kell jutni, hogy a „kapcsolásban” részt vehessen processz! Vadász

  41. Egy bővebb - de általános - állapot diagramm exit running zombie wait preempt-schedule delete signal create blocked non existent ready suspend resume suspend suspend resume suspended signal suspended blocked ready Vadász

  42. A processz állapotok nyilvántartása head tail head tail head tail head tail PCB PCB PCB PCB PCB • A kontextusban (rendszerint a PCB-ben) rögzítettek az állapotok, de • láncolt lista adatszerkezeteken, sorokon (queues) is! Sorfej NULL Ready queue NULL MT1 queue Blokkolt processzek sorai NULL Disk1 queue NULL Terminal queue Vadász

  43. A láncolt listák és a Context Switch Sorfej NULL A PCB1 processz időszelete letelt, preempcióval elveszik tőle a CPU-t Run queue Sorfej NULL Ready queue head tail head tail PCB2 PCB6 PCB1 Sorfej head tail PCB2 NULL Run queue Sorfej head tail PCB6 PCB1 NULL Ready queue Vadász

  44. Processz állapot - processz futási mód • A futási módok alapvetően a CPU jellemzői: • felhasználói (normál, user) mód, • kernel (privilegizált, védett) mód: ebben • szélesebb címtartomány, • bővebb utasításkészlet. • Mivel a a CPU regiszterek is hozzátartoznak processz kontextushoz (dinamikus/volatile kontextus), mondhatjuk: a processzeknek is van futási módjuk. • Különböztessük meg az állapotot a futási módtól! Vadász

  45. Futási mód - kontextus • Emlékezz: módváltás=trap/kivételes esemény/IT User mód User Address Space Processz kontextus Program, adat, verem Kernel mód Kernel Address Space Admin. adatok Kivétel kezelők, szolgáltató rutinok stb. System Stacks, IT handlerek, ütemező stb. A processz javára Vadász

  46. Processz állapotok (Bach szerint) U Run syscall, it, trap ret trap, it, iret (i)ret/exec preempt Preem-ted Zombie K Run exit wait schedule fork Sleep Ready signal Vadász

  47. Processz állapotok U Run syscall, it, trap trap, it, iret (i)ret/exec Zombie K Run exit preempt wait schedule fork Sleep Ready signal Vadász

  48. Taszk, processz, fonál • Ismerjük a klasszikus processz fogalmat. • A modern OS-ek (és alkalmazásfejlesztők) támogatják a konkurens programozást, a párhuzamosságot … • Fonál (thread): a CPU használat alapegysége, egy szekvenciálisan futó instrukciósorozat, van dinamikus kontextusa (regiszterkészlete, verme). Osztozik más fonalakkal egy taszk statikus kontextusán (címkészlet: adat, kód; stb.). A fonalak valódi vagy pszeudó párhuzamosságban futhatnak. • Taszk: van statikus kontextusa (címkészlete, erőforrásai: nyitott I/O-k, adminisztrációs információk, szignálok stb.) Fonál nélkül egy taszk passzív entitás. • Egy taszk egyetlen fonállal: a klasszikus processz. • További egységek programozói szemmel: rutinok, utasítások, instrukciók Vadász

  49. Párhuzamosság • A valódi párhuzamosság attól függ, hány processzor van … hány processzort használhat egy alkalmazás • A klasszikus processz koncepciójú multitasking vagy multiprocessing rendszereken is van párhuzamosság • Előzőn pszeudó • Másodikon már valódi • A fonál koncepció (többprocesszoros rendszeren) kiterjeszti a párhuzamosságot, de konkurens programozási módszereket igényel … Vadász

  50. Konkurencia • Az alkalmazás fejlesztéséhez kapcsolódó fogalom • A konkurens programozás lehet rendszer szintű, vagy felhasználói szintű, vagy vegyes … • Rendszer szinten • a fonál kontrollhoz (kreálás, terminálás, attribútum lekérdezés-beállítás stb.) rendszerhívások biztosítottak • A kernel „ismeri” a fonalakat, allokál nekik CPU-t, ütemezi őket, nyilvántartja állapotukat stb. • Felhasználói szinten • a fejlesztőhöz adott RTL rutinok végzik a fonál kontrollt (kreáció, megszüntetés, állapot nyilvántartás, ütemezés). Olcsóbb. • A kernelnek nincs is tudomása a fonalakról. Miután felhasználói szintről a CPU allokálás védelmi problémákhoz vezetne, nem biztos, hogy valódi párhuzamosságot ad. De teljesítménynövelést azért adhat (a saját fonalak szinkronizációjával, ütemezésével) • Dual konkurencia: a fonál támogatás funkcionalitása megoszlik … Vadász
