Presentation Transcript

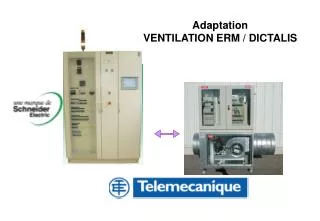

Adaptation ventilation erm dictalis l.jpg

AdaptationVENTILATION ERM / DICTALIS


Pr ambule l.jpg

Préambule

:

  • Cette présentation a pour but de d’expliquer une solution de mise en communication du système ERM VE30.

  • Cette solution met en œuvre une liaison MODBUS entre les 3 équipements communicants du système VE30 et un TWIDO concentrateur de données afin que le TGBT n’interroge et ne pilote qu ’un seul système avec ses requêtes standards.

  • Une autre solution en ETHERNET est en cours d’étude.


L architecture l.jpg

L’Architecture

L’Architecture

Port 2

RS 485 MODBUS

PW

Coffret ERM

Port 1

TWIDO

MB

La liaison PC se raccorde à placede la liaison TGBT

TWIDO SOFT


L architecture4 l.jpg

L’architecture

TGBT DICTALIS

[email protected]

[email protected]

[email protected]

TWIDO

Port 1

ou ETH

LU9GC3

Port 2

Liaison à supprimer

Passerelle ETH/MBInutile dans cette configuration


Le mat riel compl mentaire l.jpg

Le matériel complémentaire

Ajout d’une liaison Modbus (pour garder la prise console disponible) sur un TWIDO quelconque (compacte ou modulaire).

Références pour un TWIDO modulaire:

  • TWD XCP ODM

  • TWD NAC 485T

  • TWD NAC 485T ( suffi à un TWIDO compacte )Référence du pack enseignement TWIDO 40E/S ETH + Soft + câbleMD1 AP TW (300€)


Le raccordement l.jpg

Le raccordement

Câble VW3 A8 306 D30

LU9GC3

TWD NAC 485T

RJ45

A

B

SG

Marron

Blanc/Bleu

Bleu


La configuration physique l.jpg

La Configuration physique

TWIDO SSUITE


La configuration logiciel l.jpg

La Configuration logiciel

Configuration VE30Port : 2L’adresse MODBUS 1

Clic droit

Configuration VE30

9600 Bauds

8 bits RTU

Sans parité

1 bit de stop

Configuration DICTALISL’adresse MODBUSest lié au N° du départ

Ex : @1 pour le départ N°1Port 19600 Bauds

8 bits RTU

Sans parité

1 bit de stop


La configuration logiciel9 l.jpg

La Configuration logiciel

Configuration DICTALISL’adresse MODBUSest lié au N° du départ

Ex : @1 pour le départ N°1Port 19600 Bauds

8 bits RTU

Sans parité

1 bit de stop


Variables accessibles l.jpg

Variables accessibles

TGBT DICTALIS

[email protected]

[email protected]

[email protected]

TWIDO

%MW16 à 19en Lecture/Ecriture%MW20 à 23en Lecture seuleIl existe aussi le status et l’heure

%MW455en Lecture%MW704en Écriture! Il existe bien d’autres variables


Les macros de communication l.jpg

LES MACROS DE COMMUNICATION

Adresse du ZELIO

Lecture de mots


Exemple de programme l.jpg

EXEMPLE de PROGRAMME

Lecture des 8 variables du ZELIO

N° du 1er mot à lire (16)

N° d’instance (0)

Macro de lecture de N mots(C_RDNW_ADDR1)

Macro de lecture de N motsNombre de mots à lire (8)


Exemple de programme13 l.jpg

EXEMPLE de PROGRAMME

Mise à disposition des 8 variables du ZELIO pour le TGBT

Tableau de (8) mots

N° d’instance (0)

Valeur du 1er mot lu(C_RDNW_VAL1)


Variables accessibles zelio l.jpg

Variables accessibles ZELIO

Lecture

Écriture

%MW20:X5

= Validation d’écriture duTWIDO ZELIO & TESYS

dans l’exemple PRG


Les macros de communication15 l.jpg

LES MACROS DE COMMUNICATION

Adresse du TESYS

Lecture d’1 mot


Exemple de programme16 l.jpg

EXEMPLE de PROGRAMME

Lecture du mot 455 du TESYS U QF1 @ 2

N° du mot à lire (455)

N° d’instance (1)

Macro de lecture d’un mot(C_RD1W_ADDR)

Commande de lecture(C_RD1W)


Variables accessibles tesys u l.jpg

Variables accessibles TESYS U

Écriture

Lecture


Exemple de programme18 l.jpg

EXEMPLE de PROGRAMME

Mise à l’échelle de mot 455

Valeur en % de l’intensité thermique

Seuls les 8 bits de poids fort correspondent au % d’IR.

Pour masquer les 8 bits de poids faibles il faut diviser par 256

ou faire un masque avec 16#FF00.

Le résultat doit être multiplié par 3,125. Pour des raisons de simplicitésnous multiplierons par 3.

Mot résultat(%MW10)


Rappel du fonctionnement dictalis l.jpg

Rappel du fonctionnement DICTALIS

  • Par défaut le TSX PREMIUM du TGBT DICTALIS lit les mots 20 premiers mots de chaque équipement ( 0 à 19 )

  • Par défaut le TSX PREMIUM du TGBT DICTALIS écrit les mots de 20 à 24

TSX 57

TSX 57

Commentaires


Programme de communication twido l.jpg

Programme de CommunicationTWIDO

Le TGBT DICTALIS interrogera cycliquement les mots 0 à 19 sans modifier son programme


Adaptations de l application xbt l.jpg

Adaptations de l’application XBT

Exemple

Ventilateur

Il est possible de ne pas modifier l’application XBT à condition d’utiliser un disjoncteur motorisédans les mêmes conditions que les coffrets TOR.

Dans le cas où le TWIDO serait sur Ethernet,

il possèdera 40 E/S au lieu de 24 mais, il sera

difficile d’utiliser toutes ses ressources. Un autre point,les 2 premières sorties des TWD LCA E40 DRF sont en technologie transistor. Il faut mieux utiliser les sorties 2 & 3 qui sont de type relais. (voir page « adaptationprogramme TSX57 »)

Si il n ’y a pas de Disjoncteur motorisé, il faut penser à faire les modifications décrites ci-après.


Adaptations de l application xbt22 l.jpg

Adaptations de l’application XBT

Il faut supprimer, ou désactiver, les alarmes liées au disjoncteur et auxcommandes classiques du sous système puisque les entrées du TWIDOne sont pas le reflet des informations attendues.

Exemple pour le système 11


Adaptation de l application tsx57 l.jpg

Adaptation de l’application TSX57

Il faut supprimer, ou désactiver, la logique de commande des sorties distantes classique.

3 solutions : a) Supprimer la section b) Faire un « JUMP » permanent c) Conditionner la section

Ces lignes pilotentle disjoncteur du système distant ainsi que l’ordrede marche issu de la logique de l’horodateur du TGBT

Utilisez les bits X2 et X3pour un TWIDO ETH

Image du programme d’origine


Adaptations de l application xbt24 l.jpg

Adaptations de l’application XBT

%MW8755système 11

%MW8770:X5système 11


Dessin de basse twido modulaire l.jpg

Dessin de basse TWIDO modulaire

Ce dessin peut être utilisé avec la fonction « Copier / Coller »dans l’application XBT L1003


Conclusion l.jpg

CONCLUSION

  • Ces modifications ne sont qu’a titre d’exemple.

  • L’objectif de cet exemple est de ne pas modifier le programme DEC et d’avoir une solution interactive simple et rapide à mettre en œuvre.

  • Coût globale du matériel nécessaire à la mise en communication : ~ 147 € Tarif HT

  • Il est possible ( voir souhaitable) de remplacer les %MW3:X0 et 1 Par %MW20:X0 et 1 afin d’utiliser directement les mots de commandes du TGBT.

  • Les commandes de mouvements de la barrière sont directes, en mono-stable, sans contrôle. Il est envisageable, autant coté TGBT que coté DECMA PARK, de conditionner le pilotage distant et de gérer une commande impulsionnelle par exemple.

  • ATTENTION : Si vous modifiez le programme d’origine du TGBT et/ou de l’XBT, il faut penser les ré-incorporer lorsque vous recevez les mise à jour =S=.
