BASIS DATA RELASIONAL

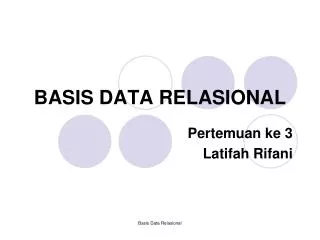

1. BASIS DATA RELASIONAL Pertemuan ke 3 Latifah Rifani Basis Data Relasional

2. 3 MODEL DATABASE Tiga model database yang cukup dikenal adalah : • Model Hierarkikal • Model Jaringan • Model Relasional Basis Data Relasional

3. Struktur Hirarki Basis Data Relasional

4. Basis Data Relasional

5. Model Basis Data Jaringan Basis Data Relasional

6. Basis Data Relasional

7. Saat ini Model Relasional adalah dominan. Karena itu hampir semua penjual perangkat lunak database menawarkan produk perangkat lunak Relational Database Management Systems (RDBMS). Basis Data Relasional

8. RDBMS dibuat dengan struktur tiga skema, yaitu : • Eksternal • Konseptual • Internal Basis Data Relasional

9. Skema Eksternal • Skema Eksternal mendefinisikan bagaimana pemakai mengakses dan melihat output dari RDBMS, bebas dari bagaimana data disimpan atau diakses secara fisik. Akses dan manipulasi seperti ini dilaksanakan oleh pemakai dengan memperkerjakan bahasa prosedural, seperti COBOL atau bahasa query, seperti Structured Query Language (SQL), bahasa standar yang diakui untuk RDBMS. Basis Data Relasional

10. Skema Konseptual • Skema Konseptual yang mendefinisikan model database relasional terdiri dari sekumpulan tabel yang dinormalisasi. Skema konseptual adalah rancangan dari database Basis Data Relasional

11. Skema Internal • Skema Internal terdiri dari organisasi fisik dari data (mis. sekuensial, indeks sekuensial, langsung) dalam hal struktur fisik data dan metode-metode pengaksesan dari sistem operasi komputer. Basis Data Relasional

12. Pengertian Basis Data Relasional • Basis Data relasional menggunakan tabel dua dimensi yang terdiri atas baris dan kolom untuk memberi gambaran sebuah berkas data. Basis Data Relasional

13. Model Relasional merupakan kumpulan tabel berdimensi dua (disebut relasi atau tabel) dengan masing-masing relasi (relations) tersusun atas tuple (baris) dan atribut (kolom) pada suatu basis data. Basis Data Relasional

14. Model Data Relasional menggambarkan data dalam bentuk tabel-tabel. • Model Data Relasional mengandung 3 komponen inti : • Struktur data, data diorganisasi dalam bentuk tabel-tabel • Manipulasi data, menggunakan SQL • Integritas data, untuk spesifikasi aturan bisnis Basis Data Relasional

15. RELASI • Struktur data dasar untuk menyimpan informasi. • Digunakan untuk menyimpan entities, attributes, relationships, juga weak entities. • Strukturnya sebagai tabel (kumpulan tabel-tabel). Basis Data Relasional

16. Setiap relasi memiliki schema yang mendeskripsikan nama relasi dan atribut beserta tipenya. Contoh : mahasiswa = (nim : string, nama_mhs : string). keterangan : mahasiswa adalah nama relasi. nim dan nama_mhs adalah nama atribut. string adalah tipe dari atribut. Basis Data Relasional

17. TABEL • Terdiri dari baris-baris yang memuat data-data yang berhubungan satu sama lain. • Terdiri dari kolom-kolom yang memuat data-data dari tipe yang sama. Basis Data Relasional

18. NPM Nama Alamat 10296832 Nurhayati Jakarta 10296126 Astuti Jakarta 31296500 Budi Depok 41296525 Prananingrum Bogor 50096487 Pipit Bekasi 21196353 Quraish Bogor Contoh tabel keterhubungan (1) MHS Basis Data Relasional

19. KDMK MTKULIAH SKS KK021 P. Basis Data 2 KD132 SIM 3 KU122 Pancasila 2 Contoh tabel keterhubungan (2) MKUL Basis Data Relasional

20. NPM KDMK MID FINAL 10296832 KK021 60 75 10296126 KD132 70 90 31296500 KK021 55 40 41296525 KU122 90 80 21196353 KU122 75 75 50095487 KD132 80 0 10296832 KD132 40 30 Contoh tabel keterhubungan (3) NILAI Basis Data Relasional

21. Keuntungan Basis Data Relasional • Bentuknya sederhana • Mudah melakukan berbagai operasi data (query, update/edit, delete). Basis Data Relasional

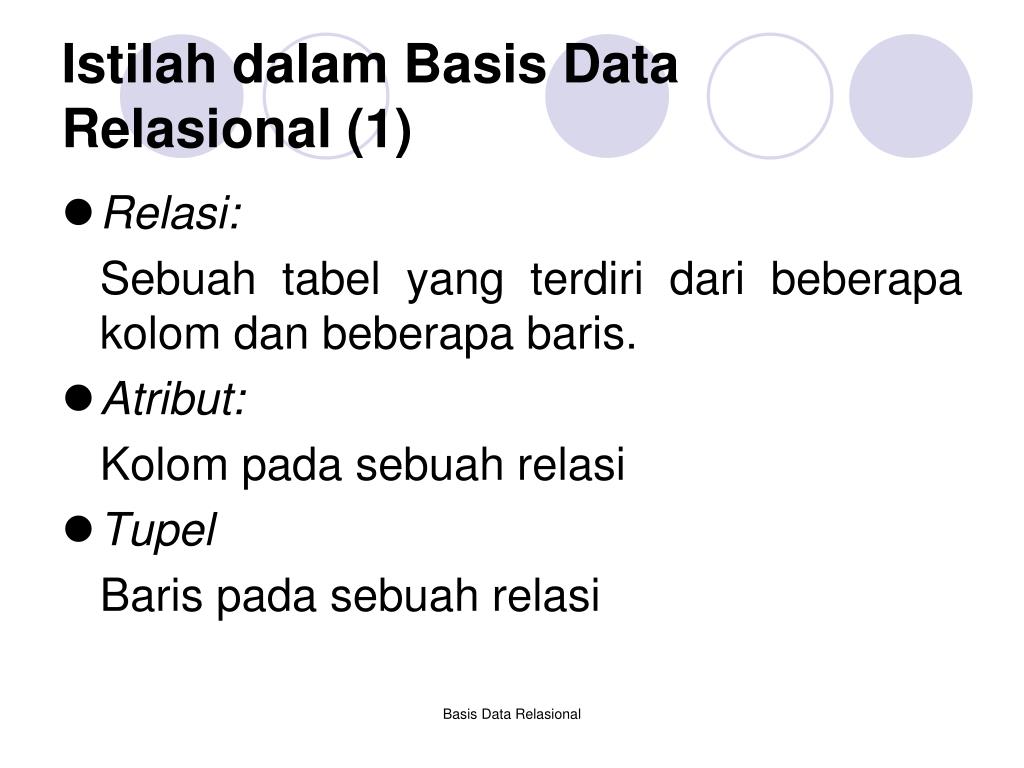

22. Istilah dalam Basis Data Relasional (1) • Relasi: Sebuah tabel yang terdiri dari beberapa kolom dan beberapa baris. • Atribut: Kolom pada sebuah relasi • Tupel Baris pada sebuah relasi Basis Data Relasional

23. Istilah dalam Basis Data Relasional (2) • Domain Kumpulan nilai yang valid untuk satu atau lebih atribut • Derajat (degree) Jumlah atribut dalam sebuah relasi • Cardinality Jumlah tupel dalam sebuah relasi Basis Data Relasional

24. Ilustrasi Basis Data Relasional

25. RELATIONAL KEY • Super key Satu atribut/kumpulan atribut yang secara unik mengidentifikasi sebuah tupel di dalam relasi (satu atau lebih field yang dapat dipilih untuk membedakan antara 1 record dengan record lainnya). Contoh: Untuk tabel MHS, super key-nya: • NPM • NAMA (dengan syarat tidak ada nama yang sama) • ALAMAT (dengan syarat tidak ada alamat yang sama) • NPM + NAMA • NPM + ALAMAT • NAMA + ALAMAT • NPM + NAMA + ALAMAT Basis Data Relasional

26. Candidate key Atribut di dalam relasi yang biasanya mempunyai nilai unik (super key dengan jumlah field yang paling sedikit) Maka, candidate key-nya adalah NPM, NAMA dan ALAMAT (karena hanya terdiri dari 1 field saja) Basis Data Relasional

27. Primary key Candidate key yang dipilih untuk mengidentifikasikan tupel secara unik dalam relasi Maka, primary key yang dipilih adalah NPM (unik, tidak ada NPM yang sama). Basis Data Relasional

28. Alternate key Candidate key yang tidak dipilih sebagai primary key  Maka, candidate key-nya NAMA dan ALAMAT Basis Data Relasional

29. Foreign key  Atribut dengan domain yang sama yang menjadi kunci utama pada sebuah relasi tetapi pada relasi lain atribut tersebut hanya sebagai atribut biasa Basis Data Relasional

30. Ilustrasi Basis Data Relasional

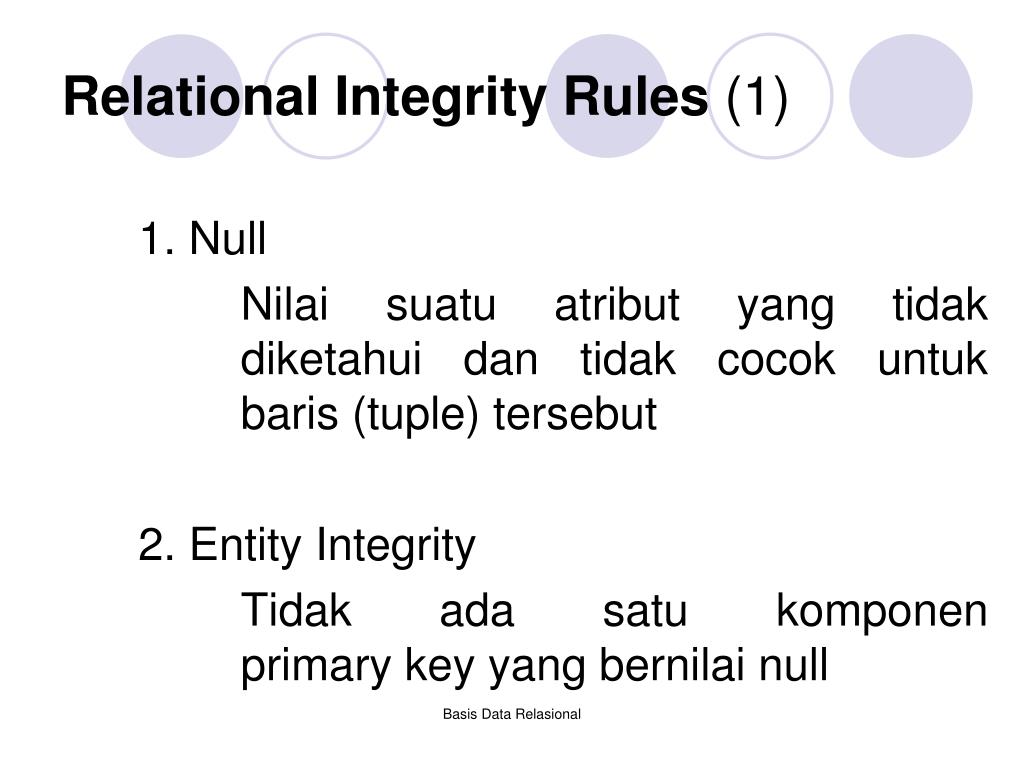

31. Relational Integrity Rules (1) 1. Null Nilai suatu atribut yang tidak diketahui dan tidak cocok untuk baris (tuple) tersebut 2. Entity Integrity Tidak ada satu komponen primary key yang bernilai null Basis Data Relasional

32. Relational Integrity Rules (2) 3. Referential Integrity Suatu domain dapat dipakai sebagai kunci primer bila merupakan atribut tunggal pada domain yang bersangkutan Basis Data Relasional

33. Contoh Basis Data Relasional Nama tabel SISWA Primary key NOMHS Foreign key KODE_WALI Hubungan Contoh Sederhana Basis Data Relasional Basis Data Relasional

34. Bahasa Pada Basis data Relational • Menggunakan bahasa query  pernyataan yang diajukan untuk mengambil informasi • Bahasa pada basis data relasional terbagi menjadi 2 yaitu: Basis Data Relasional

35. Bahasa Formal Bahasa query yang diterjemahkan dengan menggunakan simbol-simbol matematis Contoh: Aljabar relasional Kalkulus relasional Basis Data Relasional

36. Bahasa Komersial Bahasa Query yang dirancang sendiri oleh programmer menjadi suatu program aplikasi agar pemakai lebih mudah menggunakannya (user friendly). Basis Data Relasional

37. Bahasa Komersial (lanjutan) • QUEL Berbasis pada bahasa kalkulus relasional • QBE Berbasis pada bahasa kalkulus relasional • SQL Berbasis pada bahasa kalkulus relasional dan aljabar relasional Basis Data Relasional

38. Contoh-contoh Basis Data Relasional • DB2  IBM • ORACLE  Oracle • SYBASE  Powersoft • INFORMIX  Informix • Microsoft Access  Microsoft Basis Data Relasional

39. DefinisiRelasi yang berstruktur baik • Relasi yang mengandung redundansi yang minimal dan mengijinkan pengguna untuk menyisipkan, memodifikasi, serta menghapus baris-baris tanpa menimbulkan kesalahan. Basis Data Relasional

40. QUIZ MAHASISWA Basis Data Relasional

41. Dari data di atas, tentukan: • Relasi, • Atribut, • Tupel, • Domain, • Derajat, • Cardinality Basis Data Relasional
