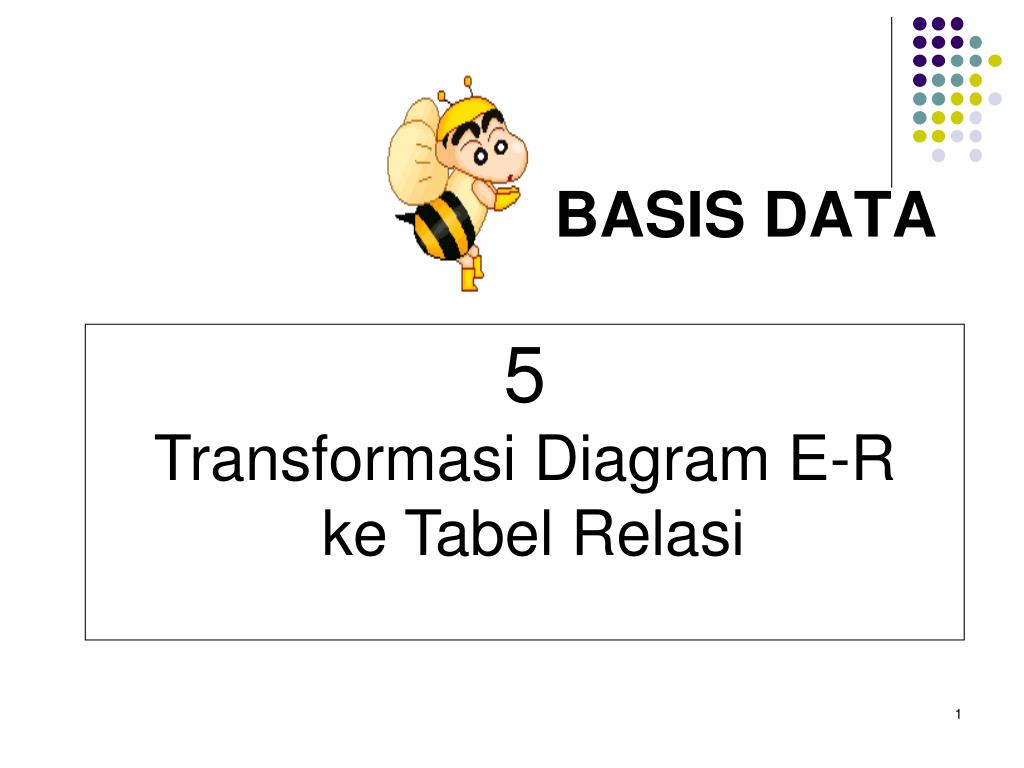

  1. BASIS DATA 5 Transformasi Diagram E-R ke Tabel Relasi 1

  2. Transformasi dari Diagram E-R ke Tabel Relasi . Diagram ER Struktur Rekord Logika Tabel Relasi

  3. Transformasi dari Diargam ER ke Struktur record logika. Diagram E-R yang diperoleh dari analisis entitas dan relasi belum dapat diimplementasikan kedalam se buah basisdata. Agar diagram E-R tersebut dapat diimplementasikan kedalam sebuah basisdata, terlebih dahulu harus dikonversi kebentuk struktur record logika ,kemudian tahap berikutnya konversi kedalam bentuk relasi (file/tabel).

  4. Nama Nama KD-UNIV NIR Alamat NIR Alamat KD-UNIV PIMPIN 1 1 REKTOR UNIVERSITAS Contoh satu pada satu

  5. KERJA PEGAWAI DEPARTEMENT Contoh banyak pada satu . Nama Nama NIP KD-DEP NIP Alamat KD-DEP Lokasi N 1

  6. Nama Nama KD-BRG KD-PLG KD-PLG Harga ALamat KD-BRG JUAL N M BARANG PELANGGAN Contoh Banyak pada Banyak

  7. Transformasi dari Struktur record logika ke Tabel relasi (1:1) UNIVERSITAS KD-UNIV STATUS TGL-BERDIRI UNIVERSITAS KD-UNIV NIP-REKT TGL-MEMIMPIN STATUS TGL-BERDIRI 1 KD-UNIV NIP-REKT TGL-MEMIMPIN PIMPIN REKTOR 1 NIP-REKT NAMA-REKT ALAMAT NIP-REKT NAMA-REKT ALAMAT REKTOR

  8. Transformasi dari Struktur record logika ke Tabel relasi (1:N) PEGAWAI NIP NAMA ALAMAT PEGAWAI NIP NAMA ALAMAT KD-DEPT N KERJA NIP KD-DEPT DEPARTEMENT 1 KD-DEPT NAMA-DEPT LOKASI KD-DEPT NAMA-DEPT LOKASI DEPARTEMENT

  9. Transformasi dari Struktur record logika ke Tabel relasi. BARANG KD-BRG NAMA-BRG HARGA JML-STOK KD-BRG NAMA-BRG HARGA JML-STOK BARANG N JUAL JUAL KD-BRG KD-PLGN TGL-JUAL JML-JUAL KD-BRG KD-PLGN TGL-JUAL JML-JUAL PELANGGAN M KD-PLGN NAMA-PLGN ALAMAT KD-PLGN NAMA-PLGN ALAMAT PELANGGAN
