Počítačové sítě – rozdělení

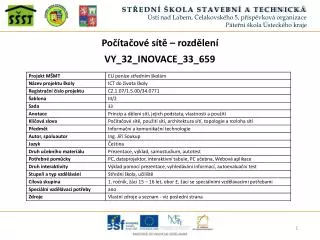

1. Počítačové sítě – rozdělení VY_32_INOVACE_33_659 STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁÚstí nad Labem, Čelakovského 5, příspěvková organizacePáteřní škola Ústeckého kraje

2. Rozdělení počítačových sítí Sítě se v dnešní době uplatňují jak ve firmách a institucích, ve vědecké a vzdělávací činnosti, tak i v dalších oborech lidské činnosti, včetně domácích, odpočinkových a komunikačních aktivit lidí a jejich současného způsobu života. Pro zapojení a funkčnost sítě je zapotřebí opět HW a SW: - síťový HW -> umožňuje vlastní fyzické propojení (NIC - network interface card – sítová karta) + přenosové médium + propojovací síťové prvky, rozbočovače, zesilovače, apod. HW je buď pasívní (kabely, …) nebo aktivní (router, switch, …) - síťový SW – stará se o přesuny dat, komunikaci, navazování a řízení spojení a další funkce (síťový operační systém, např. Linux, Novell, Windows server a další síťové aplikace) Úkol: Na Internetu nalezněte různé možnosti využití malých domácích sítí. ? - !

3. Rozdělení počítačových sítí Základní výhody počítačových sítí • Sdílení dat a programů - umožnuje více uživatelům zpřístupňovat stejná data (rozsáhlé databáze, na nichž jsou založeny informační a další systémy). Data jsou umístěna na jednom počítači v síti (serveru), odkud je jednotliví uživatelé mohou číst, aktualizovat, rozšiřovat apod. Uživatelé mohou využívat také společné programové vybavení, které je instalované na serveru. 2) Sdílení prostředků - uživatelům poskytuje zařízení (laserová tiskárna, velkokapacitní disky, výkonné procesory, plottery, scannery, apod.). 3) Zvýšení spolehlivosti a zálohování - při poruše umožnuje přepojení na jiný počítač. 4) Řízení technologií „na dálku“ (vzdálený přístup). Nevýhody počítačových sítí V podstatě je jen jedna, ale o to nebezpečnější – bezpečnost a možnosti zneužití. Další nebezpečí spočívá ve vzniklé technologické i sociální závislosti lidí na technologiích a následně tak vyšší míra jejich zneužitelnosti. Zamyslete se na téma reálného používání různých sítí, zvláště s ohledem na zmíněné nevýhody – nalezněte v médiích a z praxe reálné příklady. ? - !

4. Rozdělení počítačových sítí 1) podle postavení uzlů • Klient-Klient; (Peer-to-Peer) • Všechny uzly (počítače) jsou si v síti rovny • Každý počítač může poskytnout své prostředky a služby • (paměťové médium, tisk, programy, …) • Lze využít pro sdílení souborů apod. • !- nelze ji centrálně spravovat • Klient-Server • Jeden či více počítačů (servery) jsou nadřazeny ostatním počítačům v síti (klientům) • Server plní více funkcí najednou • (souborový disk, tiskové pracoviště, • poštovní server, www či FTP server apod.) • Centrální možnost jednotné ochrany, apod. Poznámka: Pokus se vybavit a diskutovat s dalšími žáky či kamarády, jaké jsou různé možnosti spojení ICT přístrojů, jak fungují, jak se s nimi pracuje ? - !

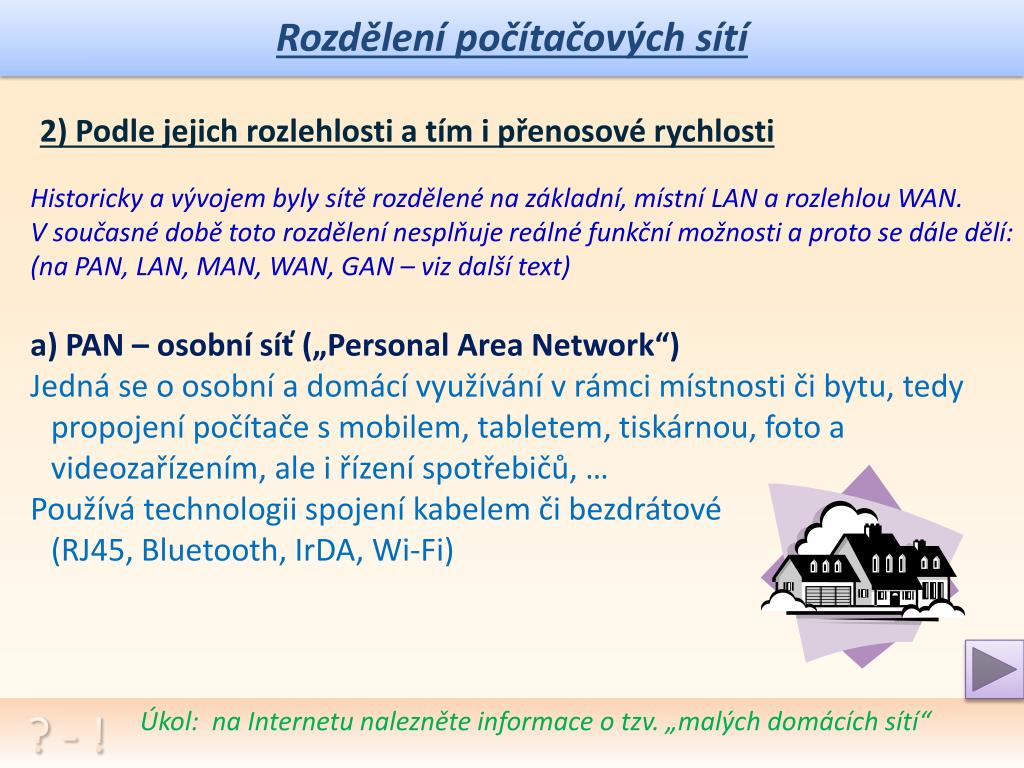

5. Rozdělení počítačových sítí 2) Podle jejich rozlehlosti a tím i přenosové rychlosti Historicky a vývojem byly sítě rozdělené na základní, místní LAN a rozlehlou WAN. V současné době toto rozdělení nesplňuje reálné funkční možnosti a proto se dále dělí: (na PAN, LAN, MAN, WAN, GAN – viz další text) a) PAN – osobní síť („Personal Area Network“) Jedná se o osobní a domácí využívání v rámci místnosti či bytu, tedy propojení počítače s mobilem, tabletem, tiskárnou, foto a videozařízením, ale i řízení spotřebičů, … Používá technologii spojení kabelem či bezdrátové (RJ45, Bluetooth, IrDA, Wi-Fi) Úkol: na Internetu nalezněte informace o tzv. „malých domácích sítí“ ? - !

6. Rozdělení počítačových sítí b) LAN – lokální sít („Local Area Network“) Sítě LAN jsou většinou prostorově uzavřené v rámci budov, či provozního areálu (prostorově kompaktní provozní komplex). Síť obsahuje desítky až stovky počítačů v oblasti cca 10 km. Jedná se většinou o neveřejnou malou počítačovou síť – (v budovách firmy, školy, úřadu, banky, nemocnice, domácnosti, apod.) Většina sítí LAN podporuje širokou škálu počítačů a jiných zařízení. Každé zařízení používá vlastní fyzické protokoly (pravidla práce) a protokoly datového spojení pro konkrétní síť. Všechna zařízení, která chtějí komunikovat s dalšími v síti, musí používat stejný komunikační protokol. Ačkoliv jednotlivé sítě LAN jsou prostorově omezeny, (např. oddělení nebo budova úřadu), mohou být propojeny do větších sítí. Stejnésítě LAN se propojují pomocí mostů (bridge), které slouží jako body přenosů mezi sítěmi, rozdílnésítě LAN se spojují bránami(gateways), které přenášejí data a zároveň je konvertují podle protokolu používaných sítí příjemce. Úkol: na Internetu nalezněte bližší vysvětlení pojmů „bridge“ a „gateways“ ? - !

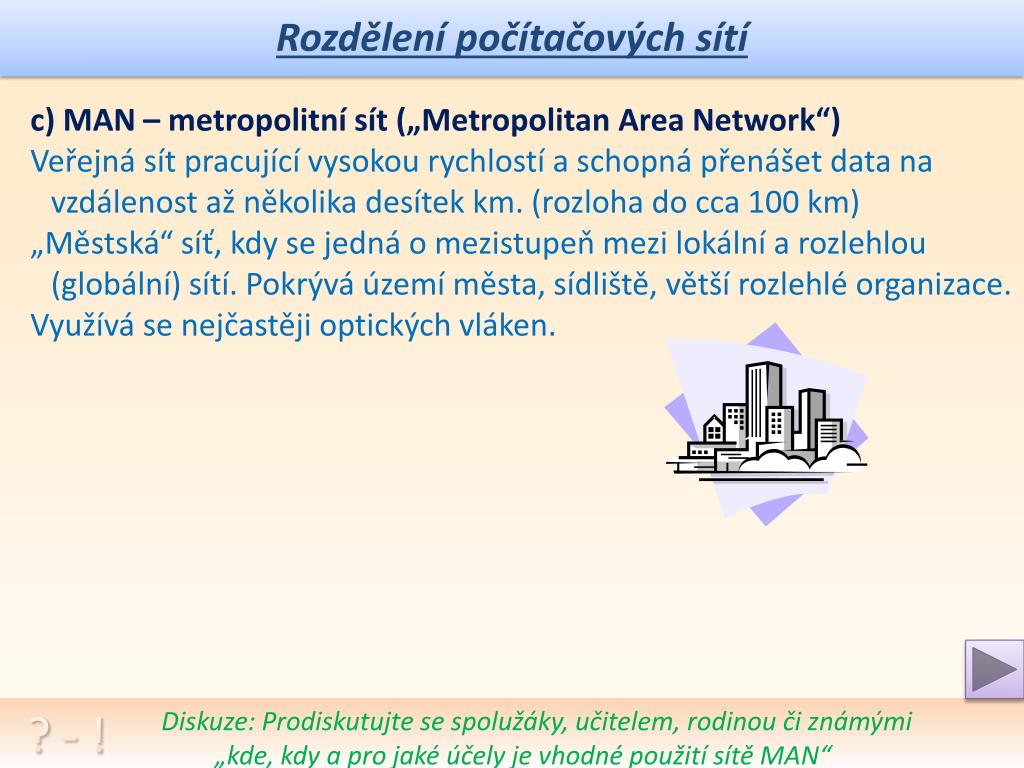

7. Rozdělení počítačových sítí c) MAN – metropolitní sít („Metropolitan Area Network“) Veřejná sít pracující vysokou rychlostí a schopná přenášet data na vzdálenost až několika desítek km. (rozloha do cca 100 km) „Městská“ síť, kdy se jedná o mezistupeň mezi lokální a rozlehlou (globální) sítí. Pokrývá území města, sídliště, větší rozlehlé organizace. Využívá se nejčastěji optických vláken. Diskuze: Prodiskutujte se spolužáky, učitelem, rodinou či známými „kde, kdy a pro jaké účely je vhodné použití sítě MAN“ ? - !

8. Rozdělení počítačových sítí d) WAN – rozlehlá sít (Wide Area Network) S růstem geografického dosahu sítí připojováním uživatelů v různých městech, státech a kontinentech, přerůstá síť LAN a MAN do sítě WAN Rozlehlá sít na prostoru cca tisíců km, ale i více, tento název se používá také pro obecně neomezené sítě (např. Internet). Využívá se převážně optických kabelů a satelitního spojení. Se satelitním vývojem a mezikontinentálním spojením se někdy uvádí i pojem GAN (global area network). Taková globální sít pak vlastně propojuje jednotlivé WAN sítě. Veřejnou globální sítí je typicky Internet. Vysvětlete: Zamyslete se a vysvětlete podstatu následujícího výroku „Síť není Internet, Internet je síť“ ? - !

9. Rozdělení počítačových sítí - autotest 1) Lze v síti ICT pracovat na počítači v jiném městě, než právě jste? anone ? – Autotest - Otázka – úkol – zamyšlení 2) Vedle uvedený obrázek je nejspíše: Switch – HUB– Router– Server 3) Klikněte na správnou odpověď řazení historie vývoje propojení do sítí. a: koaxiální kabel – kroucená dvoulinka –Wi-Fi – satelit b: koaxiální kabel – Wi-Fi – kroucená dvoulinka – satelit c: kroucená dvoulinka – koaxiální kabel – Wi-Fi– satelit 4) Které tvrzení je správné? a) PAN > GAN b) WAN < MAN c) MAN > LAN ? - ! Zamysli se, vyber správnou odpověď a potvrď ji kliknutím. (V případě správné odpovědi jsi OK, pokud ne – vrátíš se pro zopakování látky)

10. Rozdělení počítačových sítí - hodnocení Velmi správně, Uděluji pochvalu za úspěšné absolvování další části výukového materiálu o počítačových sítí, protohurááá do dalšího dílu. Zamysli se na téma bezpečného používání „otevřených“ veřejných sítí. ? - !

11. Použité zdroje Vlastní zdroje a vytvořené materiály STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁÚstí nad Labem, Čelakovského 5, příspěvková organizacePáteřní škola Ústeckého kraje • Webové zdroje - obrázky: • Obrázky P2P a P2S - Wikipedie, GNU/GPL: • http://cs.wikipedia.org/wiki/Soubor:P2P-network.svg • http://cs.wikipedia.org/wiki/Soubor:Server-based-network.svg • emotikonya kliparty sady MS-Office, dostupné také na • http://office.microsoft.com/cs-cz/images/MC900442026.aspx • http://office.microsoft.com/cs-cz/images/?CTT=97
