ADP 6.0 升級路徑

2. ADP 6.0 升級路徑 ADP 3.0 ADP 6.0 ADP 3.0 ADP 2.5x 開啟舊檔 存成新檔 存檔 xxx.v6f xxx.v3f 開啟舊檔 存成新檔 存檔 xxx.v3f xxx.p3f • 支援機種: • PWS6000系列 • PWS3260,3261系列 • 不支援機種: • PWS500系列 • PWS700系列 • PWS1711, 1760系列

3. 新版ADP 6.0 軟體新功能介紹 • 完整且多樣的元件種類 • 生動、逼真且豐富的動畫/影像及文字 • 高效能的通訊管理模式 • 最佳輔助設計的工具

4. 完整且多樣的元件種類 • 清晰明瞭的清單及下拉式清單元件 • 實用的數據顯示元件 : 可模擬ASCII / HEX終端機 • 美觀的流程圖圖型 • 滑出式菜單

5. 清單及下拉式清單元件 • 清單元件在元件的右方、提供類似Windows視窗的捲軸控制，可清楚控制PLC位址。 • 下拉式清單元件在元件的任意處，觸控後會出現下拉式表單，可清楚控制PLC位址。

6. 數據顯示:模擬ASCII/HEX終端機 • 可模擬類似電腦終端機功能。 • 可利用人機的COM PORT自由控制欲送出的資料或監看對方傳送的資料。 ADP 6.0 New Function!!! ASCII Terminal

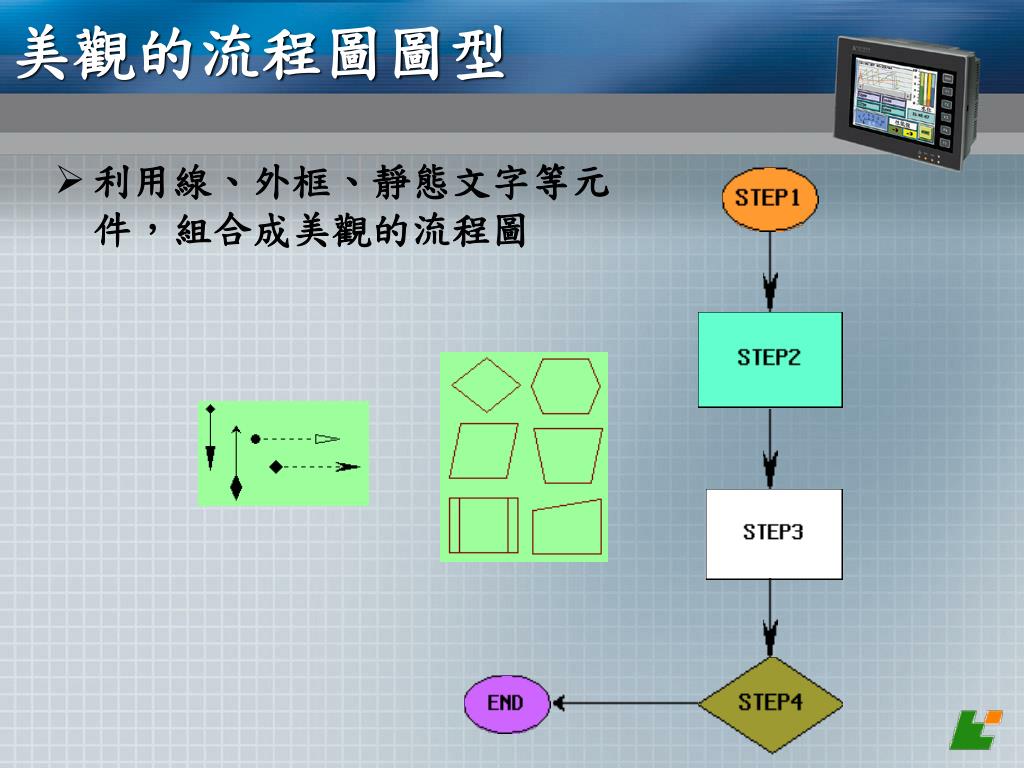

7. 美觀的流程圖圖型 • 利用線、外框、靜態文字等元件，組合成美觀的流程圖

8. 滑出式菜單 • 針對PWS6600系列人機，特別提供5個自定功能鍵 • 另外提供”Menu”鍵，按下後會滑出針對功能鍵設計者規劃的定義。

9. 生動逼真的動畫/影像及文字 • 豐富多樣、易規劃的動畫元件 • 使畫面栩栩如生的遞色功能 • 可支援JPEG、GIF、BMP及GIF動畫之格式 • 可使用所有Windows提供的字體

10. 豐富多樣、易規劃的動畫元件 • 提供簡易便利的圖形動畫功能，包含圖形狀態可自動變換，圖形移動路徑可實際需求而設定，可簡少設計者在PLC控制動畫的複雜程式。 • 可幫助設計者更快更容易達成圖形改變及移動的設計。

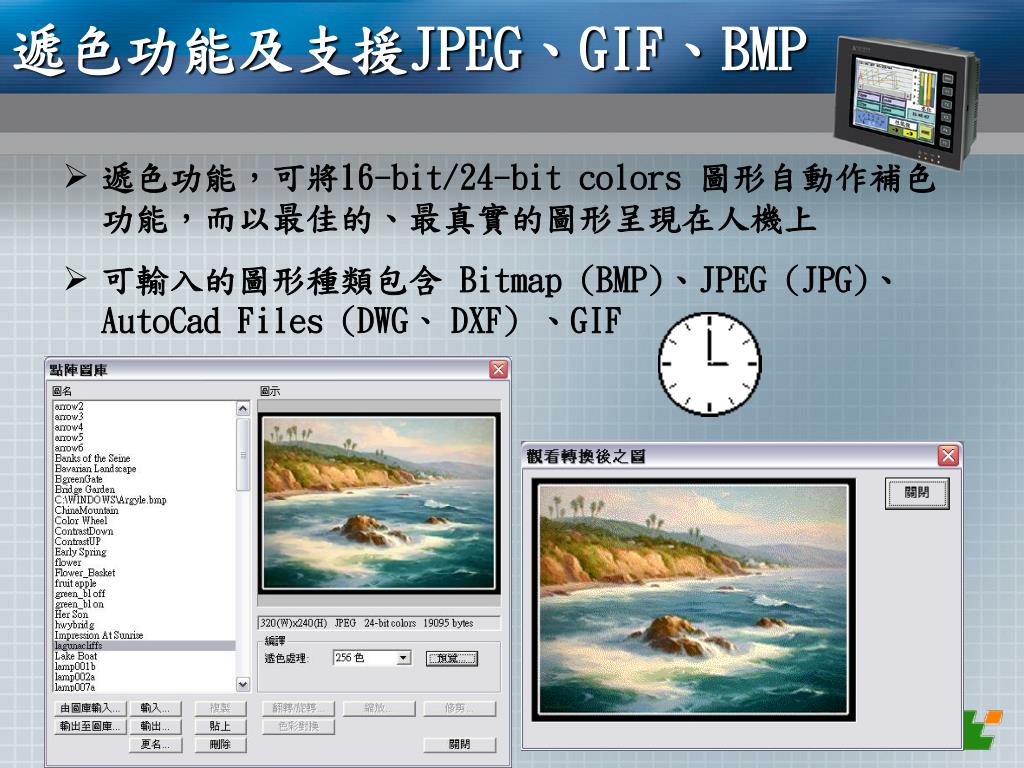

11. 遞色功能及支援JPEG、GIF、BMP • 遞色功能，可將16-bit/24-bit colors 圖形自動作補色功能，而以最佳的、最真實的圖形呈現在人機上 • 可輸入的圖形種類包含 Bitmap (BMP)、JPEG (JPG)、AutoCad Files (DWG、DXF) 、GIF

12. 可使用Windows提供的字體 • 可由設計者自行定義人機畫面上欲顯示文字的字型，不再因需求其它字型及大小而困擾 • 可使人機畫面有更豐富、更美觀的呈現 • 共可自行定義16種Windows的True Type字型

13. 高效能的通訊管理模式 • PLC通訊最佳化及元件資料更新速率之選擇 • 透過乙太網路、支援一對多(Multi-link) 或多對多(Cross-link)資料交換的功能

14. 通訊最佳化及更新速率之選擇 • 人機系統以智慧型判斷，將畫面上的顯示元件，以最有效的通訊方式和PLC連線，達到最佳的快速顯示 • 人機和PLC通訊元件的更新速率，可依需求的程度分為3種等級，包含 ”僅在操作者變更時”、”快速”、”一般”

15. 多埠連線功能 • 可利用COM1/COM2、Ethernet Port連線多種或相同控制器 • 在有限的資源及通訊埠，作更充分的使用進而降低成本 • 可以使設計者在資料整合上更容易達成

16. 乙太網路連線功能 • 可和有支援乙太網路功能的PLC連線 • 可利用乙太網路，達到互相交換人機所連線PLC的資料，不再因距離而有所限制，可以達到真正的遠端控制及獲得資訊 • 可利用乙太網路，達到多台人機連線

17. 乙太網路連線功能 • Multi-link: 一台主機多台副機 • Cross-link:多台主機

18. USB及乙太網路上下載功能 • 可透過電腦USB Port 上/下載應用檔案 • 可透過乙太網路上/下載應用檔案 • 可更高速的上/下載應用檔案

19. 最佳輔助設計的工具 • 易瀏覽及規劃的畫面管理員 • 方便位址查詢管理的索引表 • 新手及專家皆能運用自如的新版巨集編輯器 • 智慧的自動尋錯功能 • 直接且方便的重建應用檔案之功能

20. 易瀏覽及規劃的畫面管理員 • 提供縮圖檢視方式及詳細資料檢視方式 • 可將已規畫好的畫面，清楚的陳列出來或以縮圖方式表示出來，可提供設計者清楚查看和快速開啟欲修改畫面 • 決定畫面是否要編譯下載及通訊優化

21. 方便位址查詢管理的索引表 • 可搜尋已規畫好的應用，所使用元件及相對PLC位置等 • 可清楚查看已使用過的內部位置或相對PLC位置等

22. 新版巨集編輯器 • 新手及專家皆能運用自如的新版巨集編輯器 • 可直接以文數字輸入的方式完成程式的撰寫 • 更加人性化的程式規劃方式

23. 編譯自動找尋錯誤功能 • ADP提供編譯時可自動找尋錯誤功能及可選擇是否自動開啟對話盒，可簡少在除錯時所浪費的時間 • 編譯時提供完整地詳細的應用檔案資料

24. 下載應用檔可還原與再編輯 ADP 6.0 xxx.v4f 存檔 開起舊檔 重建應用檔案 編譯 下載應用 xxx.aa4 xxx.c64 上載應用

25. LonWork 設定 裝置編號/SNVT_TYPE.Index.Byte_Offset.Bit_Offset

26. 軟體智慧財產權與認證 • ADP軟體為泉毅自力研發而成，並獲計算機軟體著作權登記認證

27. The End http://www.hitechsite.com E-mail:hmi@hitech-lcd.com.tw

29. 展示一、單機連線 • 主要展示新產品PWS6300 • 並且在此展示可看到最小型觸摸屏有支持Windows 字型、增強版動畫、支持JPG檔等功能

30. 展示二、PWS6600和Lonwork連線 … Lonwork Device #1 Lonwork Device #N • 主要展示新產品PWS6600如何和Lonwork 設備連線 • 並且展示3種Lonwork的應用場合。

31. 展示三、多埠連線 COM2 COM1 RS422 RS485 S7-200 FX2N • ADP 6.0的多埠連線功能。 • ADP 6.0的清單及下拉式清單 • ADP 6.0的滑出式清單。 • PWS6600的擴充埠功能(使用微型打印機)。

32. 展示四、和其他廠牌速度比較 S7-200 S7-200 X-廠牌(黑白) X-廠牌(彩色) S7-200 S7-200 • PWS6600S及PWS6600C和其他廠牌人機的 • 通訊速度比較 • 圖形顯示速度比較 • 色階比較等

33. 展示五、乙太網路連線-3 Cross-link Ethernet Modbus TCP/IP Facon PLC PWS6600N Multi-link Slave PWS3261N PWS3261N 1.FX2N PLC 1.S7200 PLC 2.Modbus TCP/IP 2.Modbus TCP/IP Multi-link Master 3.Cross-link FX2N
