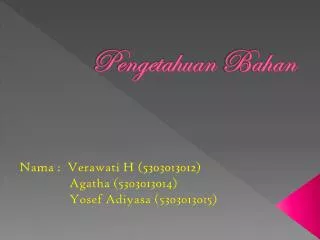

  1. PengetahuanBahan Nama : Verawati H (5303013012) Agatha (5303013014) YosefAdiyasa (5303013015)

  2. Baja Maraging • Adalah baja yang terutama terdiri dari FE-18%Ni dengan unsur paduan Mo, Co, Ti, Al, Nb, dsb, dimana martensit diperkuat oleh presipitasi senyawa antar logam dari unsur-unsur tersebut. • Baja Maraging sangat kuat dan ulet kalau hanya terdiri dari struktur martensit lath saja • Dipergunnakan untuk: pesawat terbang, pesawat ruang angkasa, tabung bertekanan tinggi, perkakas, kostruksi mekanik.

  3. Baja Tahan Karat • Digolongkan menjadi baja tahan karat austentit, baja tahan karat ferit, baja tahan karat mastensit, baja tahan karat tipe pengerasan presipitasi. • Baja yang mengandung 17%-Cr akan terbentuk lapisan yang stabil sehingga dapat tahan karat, sedangkan jika memadukan Ni, besi akan kehilangan berat yang disebabkan korosi didalam asam berkurang dan ketahanan korosi bisa diperbaiki. • Paduan unsur Cr dan Ni dalam baja tahan karat dapat dibagi menjadi sistm Fe-Cr [baja tahan karat martensit dan ferit] dan Fe-Cr-Ni [baja tahan karat austenit].

  4. Baja Tahan Karat Martensit • Kompisisi: 12-13%Cr dan 0.1-0.3%C. Kadar Cr ini adalah batas terendah untuk ketahanan asam karena itu baja ini sukar berkarat di udara, dan larutan juga cukup. • Mempunyai ketahanan panas yang baik sekali (sampai 500o). • Dengan pengerasan dan penemperan dapat diperoleh sifat-sifat mekanik yang baik, • Dipakai untuk alat pemotong, perkakas, dsb

  5. Baja Tahan Karat Ferit • Kompisisi: 16-18%Cr (atau bisa lebih) • Meskipun tanpa kandungan Ni, tetap sukar untuk terjadi retakan korosi tegangan. • Komponen dibuat dari pelat tipis sebagai bahan bagian dalam dari konstruksi, peralatan dapur, komponen trim bagian dalam.

  6. Baja Tahan Karat Austenit • Komposisi: 18%Cr-8%Ni disebut baja tahan karat delapan belas delapan. • Lebih baik ketahanan orosi, mampu bentuk dan mampu las • Dipakai dalam industri kimia, konstruksi, perabot dapur, turbin, mesin jet, mobil, komponen berputar, bangunan kapal, reaktor atom, dll. • Kekurangan: • Korosi antarbutir • Korosi lubang dan krevis • Retakan korosi tegangan

  7. a. KorosiAntarButir • Disebabkanolehpresipitasikarbida Cr padabatasbutir. • Temperatur 500-900°C, tertinggi 600-800°C

  8. b. KorosiLubangdanKrevis • Disebabkanolehretakanlapisanpasif • kerusakan yang terjadidisebabkanolehadanya ion klor • PenguranganPhpadapermukaankontakdenganbenda lain disebutkrevis. • Untukmenghindarikorosiini, dibuatbajadengankandungan Mo sebesar 2-4% Mo

  9. c. RetakanKorosiRegangan • Retakanolehkorosilokal, darilapisanpasif yang pecah. • Pengujianretakankorositegangandilakukandenganpembebanankelarutan 42% magnesium klorida.

  10. 4. Baja Tahan Karat FasaGanda • Terdiridarifasaaustenitdanferit. (25%Cr - 5%Ni -1,5%Mo - 0,03%C) • Baja tahan karat berfasagandamempunyaisifatbahwafasaaustenitdanferitmasing-masingmemberikanpengaruhsalingmenutupi.

  11. 5. PengerasanPersipitasi Baja Tahan Karat • Digolongkanmenjadi; martensit, semi austenit, danaustenit. • Dikeraskanpadasuhu 400-600°C

  12. 1.8 Baja TahanPanasdanPaduanTahanPanas Super • SifatMekanis • Sifat Kimia • SifatFisik • MudahDicairkan • Harga yang murah

  13. 1.8.1 Baja TahanPanasFerit • Terdiridari: Mo, Cr-Mo-V, Cr-Mo-V-W, 12% Cr danbaja Si-Cr, dsb.

  14. 2.1 StrukturBesiCor • Pembekuanbesicor

  15. 2.1.2 StrukturBesiCor

  16. 2.1.3 KekuatanBesiCor • Kekuatanbesicorditentukanolehjumlah, bentuk, dandistribusigrafit. • Jumlahgrafitditentukansebagaiberikut: jumlahkarboneutektik = 4,26 - 0,31(%Si) – 0,33(%P)+0,27(%Mn) Derajateutektik Sc= %C/ {4,3-1/3(%Si+%P)} KekuatanTarik ∂B = 100-80Sc (kgf/mm²) KekerasanBrinell HB = 530 – 344 Sc(kgf/mm²) HB = 100 + 4,3 ∂B

  17. 2.4.1 BesiCorKekuatanTarikTinggi • Syaratkekuatantariktinggidiatas 30kgf/mm², hargaScharuslebihkecil. • Scyang lebihrendahdapatditambahkansedikitkalsium, silikon, atauferosilikon, bberpasaatsetelahpenuangan. • Penambahaninidisebutdengan “Inokulasi”, yang menghasilkanbesicormeehanit.

  18. BesiCor yang MempunyaiKekuatanTarikTinggi • Besicordengan Sc yang kecilmempunyaikecairan yang jelekdanmudahmembentukrongga-ronggategangansisa, melentingdancacatataubesicorputih. • Untukmembuatbesicor yang punyakekuatantariktinggimakakalsiumsilikonatauferrosilikondituangkecairanbesi yang punya Sc rendah. Hal itudapatmencegahterjadinyabesicorputih. Prosespenambahanitudisebutinokulasi yang menghasilkanbesicormeehanit.

  19. CoranCil Tebalnyasuatubagian yang menjadibesicorputihdinamakandalamnyacil. Dalamnyacilditentukanolehukurancetakanlogamdankomposisibesi cor.

  20. PerlakuanPanasBesiCorCil • CoranCilmempunyaiperbedaanlajupendinginandisetiaptempatdanmempunyaiperbedaanstrukturmikro yang menyebabkantegangan-tegangansisa yang bisamenyebabkandeformasidankeretakan, jaditegangansisainiperludihilangkandanperlupemanasanuntukmemperbaikistrukturmikronya. • Sehingga, sebaiknyadiadakanperlakuanpanassupayasementit yang tumbuhsecarakasarpadalapisancilpadacoranlarutmenjadifasa gamma, dankemudianmembentukpresipitat yang sedapatmungkinberbentuk bola.

  21. BesiCorMeleabel • Grafit yang berbentukdaunpadabesicortidakmenguntungkanditinjaudarisegikekuatan, Untukmemperbaikikeuletannyabentuktersebutdirubahmenjadibentukbongkahansehinggabesicortersebutdinamakanbesicormeleabel.

  22. BesiCor Nodular • Jika Mg atauCeditambahkanpadacairanbesicormakagrafitpadacoranmenjadiberbentukbulatan. Grafitberbentukbulatatau nodular punyaderajatkonsentrasitegangan yang sangatkecilmakakekuatanbesicormenjadilebihbaik. • Besicor nodular mempunyaikeuletan yang baikdanmempunyaiketahankorosidanketahananpanas yang pula sehinggadapatdipakaiuntukpipa-pipa, rolpenggilingan, cetakan, komponentungkudll

  23. Strukturdansifat-sifatmekanik • Grafitserpihbiasa • Grafit yang berujungruncing, terjadijikakelebihanunsurpembulatan • Grafit yang berujungbulat, terjadijikakekuranganunsurpembulatan yang disebutgrafitserpihpalsu. • Grafitgumpalan, terjadipadacormeleabelperapianhitam • Grafit nodular

  24. BesiCorPaduan • Besicorkekuatantinggimempunyaikekuatantarik yang lebihbaikjikaditambahkan Ni, Cr,Modsbpada 0,5-1,5% • Besicor yang mempunyaiketahananterhadapasamdipadudengan 10% ataulebihSi untukmendapatkanketahanankorosi. • Besicor yang mempunyaiketahananpanasdipadukandenganCr,Mo,Si,Al,Ni. • BesiCor yang tidakmagnetikdipadukandengan 5-15% Ni dan 9% Mn.
