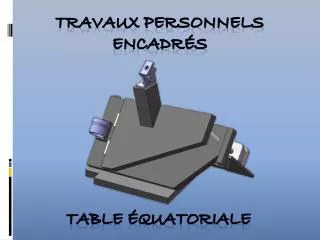

  1. Travaux Personnels Encadrés • Table équatoriale

  2. Présentation: La Terre * Rotation autour de l’axe Nord-sud N *Un tour en 23h 54mn 4s = Jour sidérale S

  3. Présentation: Photo sur longue pose avec un appareil photo parfaitement immobile (sans table équatoriale)

  4. Présentation: Problématique Réaliser des photographies des étoiles exploitables, c'est-à-dire nettes et sans arcs de cercle.

  5. Présentation: 2 Solutions 1ère solution 2ème solution *Photos à courtes poses (quelques secondes) *Photos à longues poses (plusieurs minutes) *Suivre précisément le ciel dans sa rotation.

  6. Présentation: Réponses 1ère solution 2ème solution *étoiles fines et peu nombreuses. * Photos plus nettes *Photos plus précises *photos non exploitables *Photos exploitables

  7. Présentation: 2ème solution Support choisi La table équatoriale

  8. Fonction du système: *Recevoir plusieurs types d’instruments d’observation *Suivre le principe de la monture équatoriale *Compenser le mouvement de rotation de la Terre

  9. Observateur Appareilphoto Table équatoriale Compenser le mouvement de rotation de la Terre permettant ainsi de photographier ou de filmer le ciel • Analyse fonctionnelle Diagramme bête à corne

  10. Énergie électrique Rotation de la Terre Vitesse Compenser le mouvement de rotation de la Terre permettant ainsi de photographier ou de filmer le ciel Angle α + x position de la table x position de la table Table équatoriale • Analyse fonctionnelle Diagramme SADT

  11. Analyse fonctionnelle Diagramme Pieuvre

  12. Analyse fonctionnelle Chaîne d’énergie et d’information

  13. Analyse fonctionnelle Diagramme FAST

  14. Analyse fonctionnelle Diagramme FAST

  15. Recherche des solutions: Alimenter Modules photovoltaïques Secteur EDF Générateur Batterie 5V Dynamo

  16. Recherche des solutions: Distribuer Carte électronique

  17. Recherche des solutions: Convertir Moteur asynchrone triphasé Moteur à courant continu Moteur asynchrone monophasé Moteur pas à pas Moteur synchrone Vérin

  18. Recherche des solutions: Transmettre Système Pignon -crémaillère Système Vis-écrou

  19. Recherche des solutions: Acquérir Interrupteur à bascule Interrupteur à levier Interrupteur à glissière Bouton poussoir

  20. Recherche des solutions: Acquérir Indicateur à signal sonore Afficheur 7 segments à leds Diode électroluminescente

  21. Solutions adoptées: Diode électroluminescente Générateur/Batterie 5V Moteur pas à pas Système Vis-écrou Interrupteur à levier Carte électronique Microcontrôleurs
