  1. PROJECT NEPTUNE PROJECT NEPTUNE 6조 053487 김대용 053598 유성수 053600 이학봉 053601 이효상 052187 황수빈 052178 한송정

  2. CONTENTS • History & Requirement • Configuration Analysis • Engine Analysis • Electric Analysis • Performance Analysis • Weight Analysis

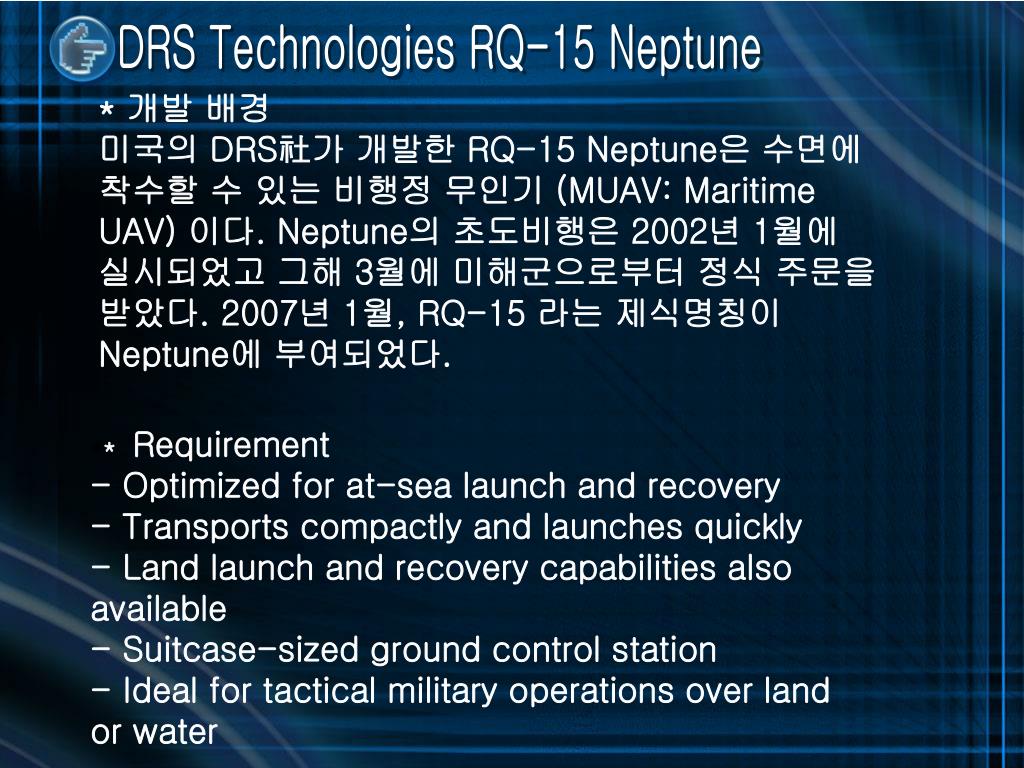

  3. DRS Technologies RQ-15 Neptune * 개발 배경 미국의 DRS社가 개발한 RQ-15 Neptune은 수면에 착수할 수 있는 비행정 무인기 (MUAV: Maritime UAV) 이다. Neptune의 초도비행은 2002년 1월에 실시되었고 그해 3월에 미해군으로부터 정식 주문을 받았다. 2007년 1월, RQ-15 라는 제식명칭이 Neptune에 부여되었다. ** Requirement - Optimized for at-sea launch and recovery - Transports compactly and launches quickly - Land launch and recovery capabilities also available - Suitcase-sized ground control station - Ideal for tactical military operations over land or water

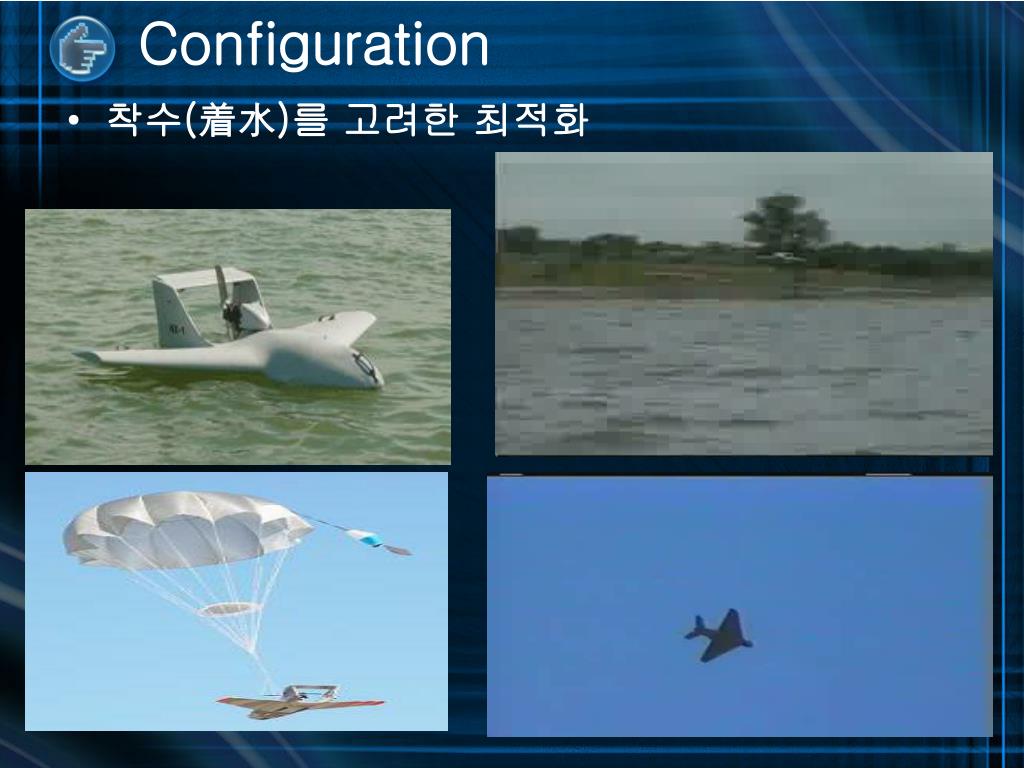

  4. Configuration • 착수(着水)를 고려한 최적화

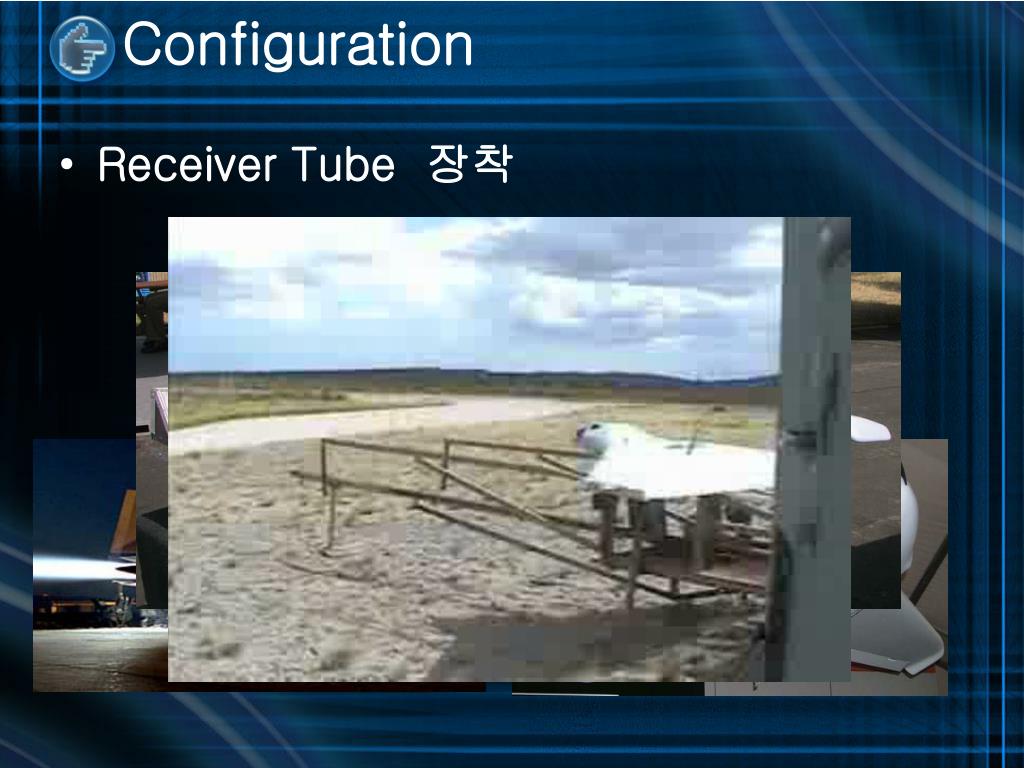

  5. Configuration • Receiver Tube 장착

  6. Configuration • Neptune의 삼면도

  7. Engine Analysis 1. 고도와 엔진성능 분석(Altitude & Engine Analysis) 고도가 상승할 수록 추력은 감소되는 경향이 있다. - 로이터 속도 60kts를 가정

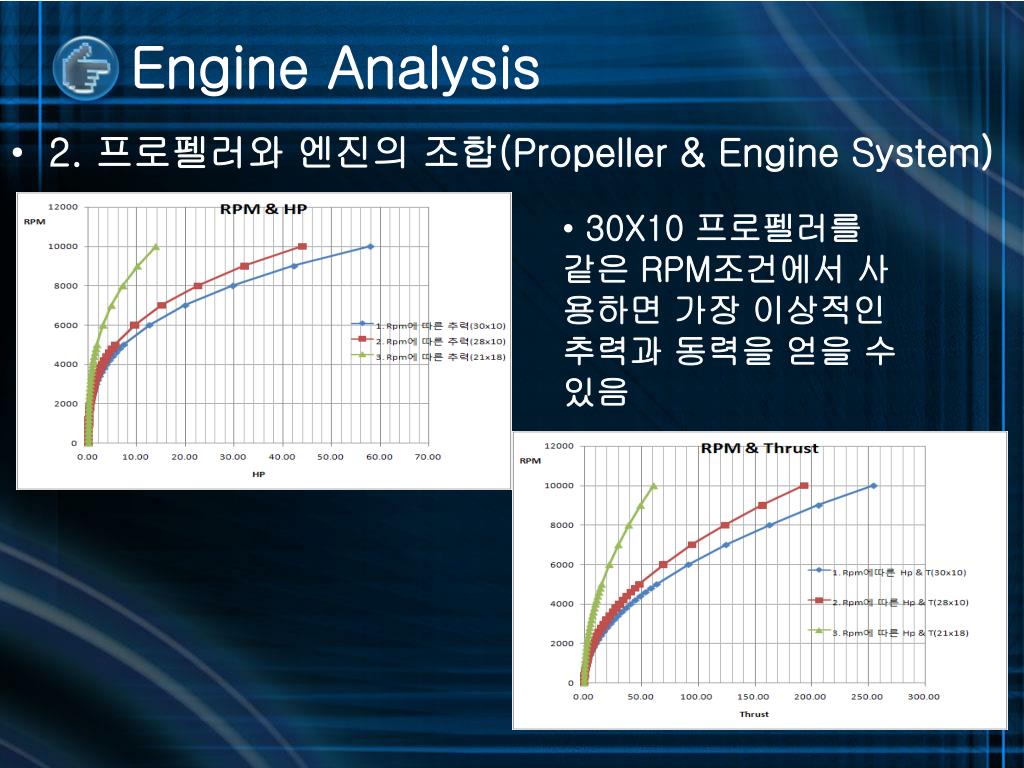

  8. Engine Analysis • 2. 프로펠러와 엔진의 조합(Propeller & Engine System) • 30X10 프로펠러를 같은 RPM조건에서 사용하면 가장 이상적인 추력과 동력을 얻을 수 있음

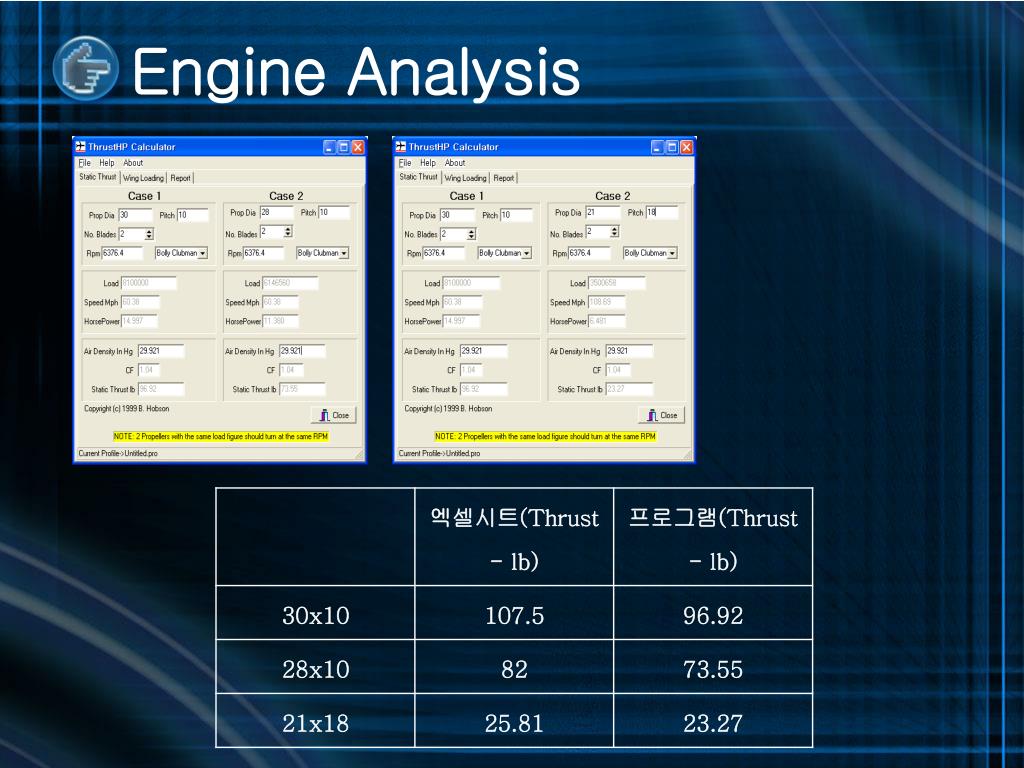

  9. Engine Analysis

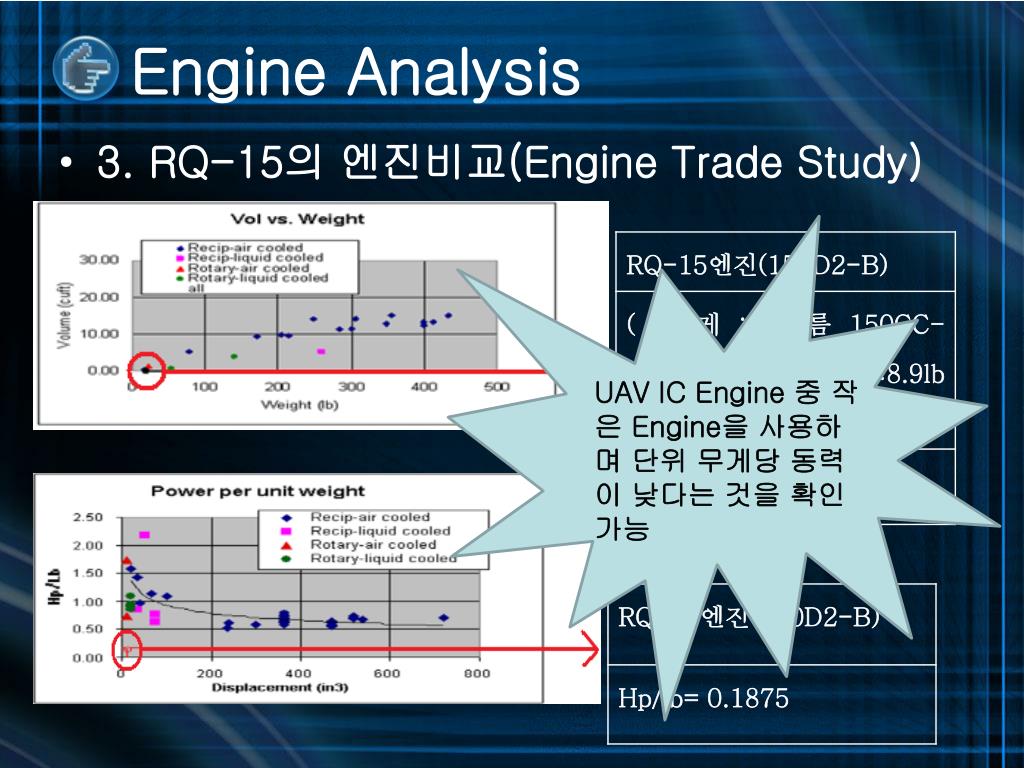

  10. Engine Analysis • 3. RQ-15의 엔진비교(Engine Trade Study) UAV IC Engine 중 작은 Engine을 사용하며 단위 무게당 동력이 낮다는 것을 확인 가능

  11. Electric Analysis • Sensor & Camera -DRS GS-207

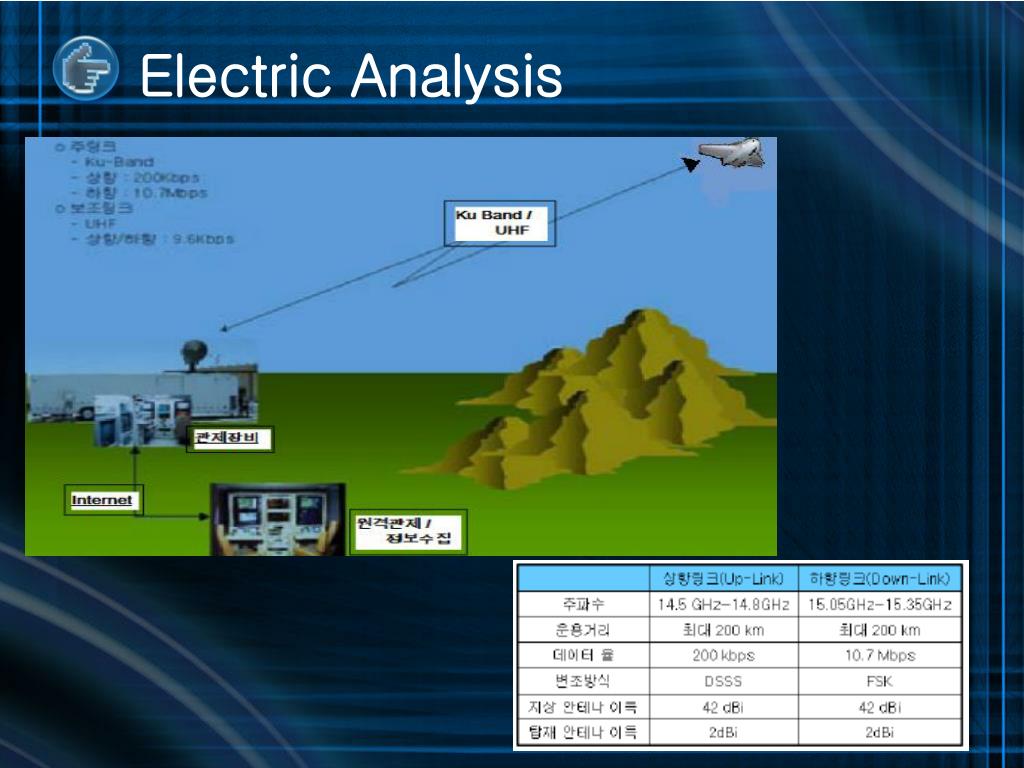

  12. Electric Analysis

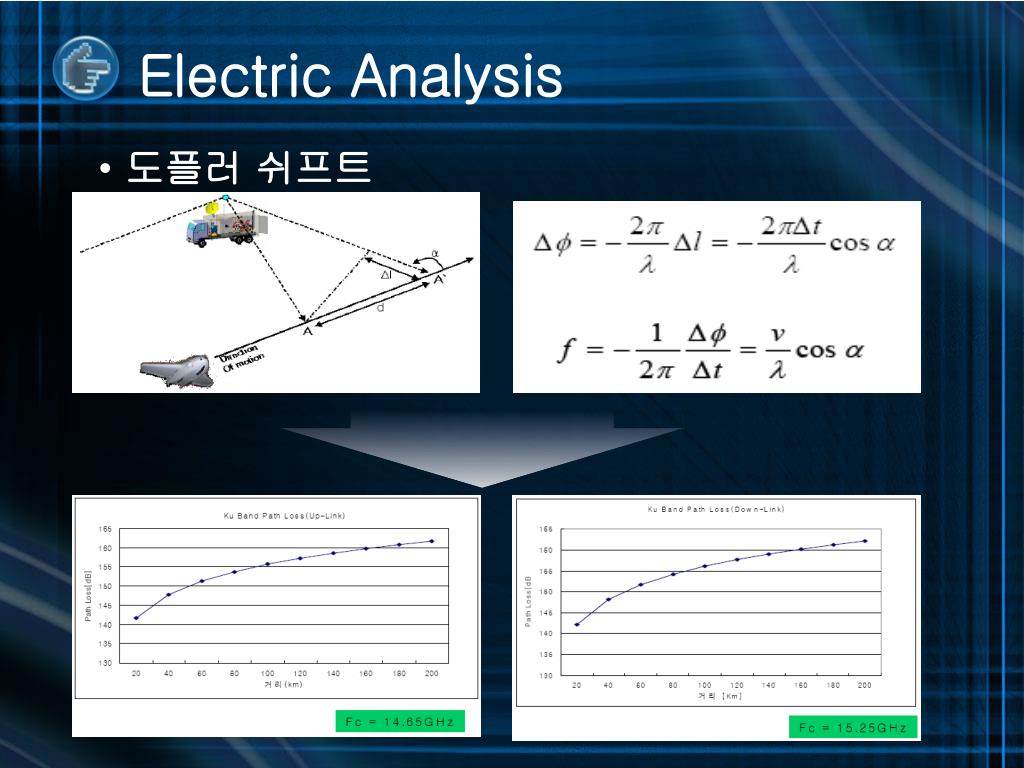

  13. Electric Analysis • 도플러 쉬프트

  14. Performance Analysis

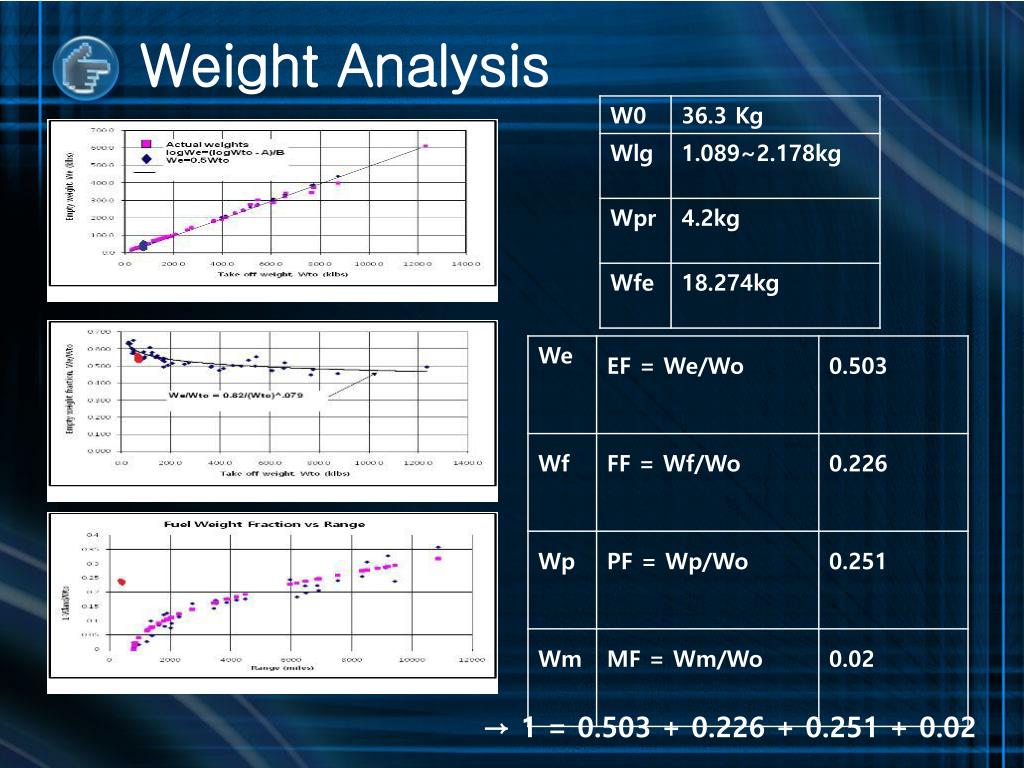

  15. Weight Analysis → 1 = 0.503 + 0.226 + 0.251 + 0.02

  16. Thank You For Your Time The End
