  1. OPTIKA Zobrazovanie predmetov v optike Mgr. Marek Beregsászi

  2. OBSAH • Základné zákony optiky • Možnosti zobrazovania • Typy zrkadiel • Druhy šošoviek • Zobrazovanie rovinným zrkadlom • Zobrazovanie dutým zrkadlom • Možnosť prvá • Možnosť druhá • Možnosť tretia • Zobrazovanie vypuklým zrkadlom • Zobrazovanie spojkou • Možnosť prvá • Možnosť druhá • Možnosť tretia • Zobrazovanie rozptylkou • Využitie v praxi • www odkazy

  3. Základné zákony optiky • Zákon odrazu • Veľkosť uhla odrazu sa rovná veľkosti uhla dopadu • Zákon lomu • Je jav, ktorý nastáva pri prechode svetelného lúča na rozhraní dvoch optických prostredí Obsah

  4. Možnosti zobrazovania • Zobrazovanie rôznymi typmi zrkadiel • Zobrazovanie rôznymi druhmi šošoviek Obsah

  5. Typy zrkadiel • Rovinné zrkadlo • Duté guľové zrkadlo • Vypuklé guľové zrkadlo Obsah Prejsť na šošovky

  6. Druhy šošoviek • Spojná šošovka (spojka) • Rozptylná šošovka (rozptylka) Obsah Prejsť na zrkadlá

  7. Zobrazovanie rovinným zrkadlom • Odrazené svetlo tvorí rozbiehavý zväzok lúčov, akoby lúče vychádzali z jedného bodu za zrkadlom • Obraz predmetu stojaceho pred zrkadlom je : • NESKUTOČNÝ • ROVNAKO VEĽKÝ AKO PREDMET • STRANOVO PREVRÁTENÝ Obsah

  8. Zobrazovanie dutým zrkadlom • Poznáme 4 význačné smery dopadajúcich a odrazených lúčov • A, lúč, ktorý dopadá do vrcholu zrkadla, sa z neho odráža podľa zákona odrazu • B, lúč, ktorý prechádza stredom krivosti zrkadla, sa odráža od DGZ späť po tej istej priamke • C, lúče, ktoré dopadajú na DGZ rovnobežne s optickou osou, sa po odraze zbiehajú do skutočného ohniska • D, lúč, ktorý pred dopadom na DGZ prechádza ohniskom, sa odráža rovnobežne s optickou osou • Existujú 3 možnosti, v závislosti od polohy predmetu pred zrkadlom Možnosť 1 Možnosť 2 Možnosť 3 Obsah Prejsť na šošovky

  9. Možnosť prvá • Vzdialenosť predmetu od vrcholu DGZ je väčšia ako polomer krivosti zrkadla • Obraz je : • Skutočný • Prevrátený • Zmenšený Obsah Prejsť na DGZ

  10. Možnosť druhá • Predmet je umiestnený medzi stredom krivosti a ohniskom DGZ • Obraz je : • Skutočný • Prevrátený • Zväčšený Obsah Prejsť na DGZ

  11. Možnosť tretia • Vzdialenosť predmetu od vrcholu DGZ je menšia ako ohnisková vzdialenosť • Obraz je : • Neskutočný • Priamy • Zväčšený Obsah Prejsť na DGZ

  12. Zobrazovanie vypuklým zrkadlom • Predmet je v ľubovoľnej vzdialenosti pred VGZ • Obraz je : • Neskutočný • Priamy • Zmenšený Obsah Prejsť na DGZ

  13. Zobrazovanie spojkou • Prechod lúčov význačného smeru tenkou šošovkou: • A, Lúč, ktorý prechádza optickým stredom šošovky nemení svoj smer • B, Lúče rovnobežné s optickou osou spojky po prechode šošovkou sa zbiehajú do skutočného obrazového ohniska • C, Lúč, ktorý prechádza skutočným predmetovým ohniskom spojky, vystupuje z nej rovnobežne s optickou osou Obsah Možnosť 1 Možnosť 2 Možnosť 3 Prejsť na Rozptylku

  14. Možnosť prvá • Predmet je pred spojkou vo vzdialenosti menšej, ako je ohnisková vzdialenosť spojky • Obraz je: • Neskutočný, priamy a zväčšený. Obsah

  15. Možnosť druhá • Predmet je pred spojkou vo vzdialenosti väčšej ako ohnisková vzdialenosť, ale menšej , ako je dvojnásobok „ f “ • Obraz je: • Skutočný, prevrátený a zväčšený. Obsah

  16. Možnosť tretia • Predmet je pred spojkou vo vzdialenosti väčšej ako je dvojnásobok ohniskovej vzdialenosti • Obraz je: • Skutočný, prevrátený a zmenšený. Obsah

  17. Zobrazovanie rozptylkou • Predmet je v ľubovoľnej vzdialenosti pred rozptylkou • Obraz je: • Neskutočný, priamy a zmenšený. Obsah

  18. Využitie v praxi • Zrkadla, ako aj šošovky rôznych typov majú všestranné použitie a stretávame sa s nimi každý deň! Obsah

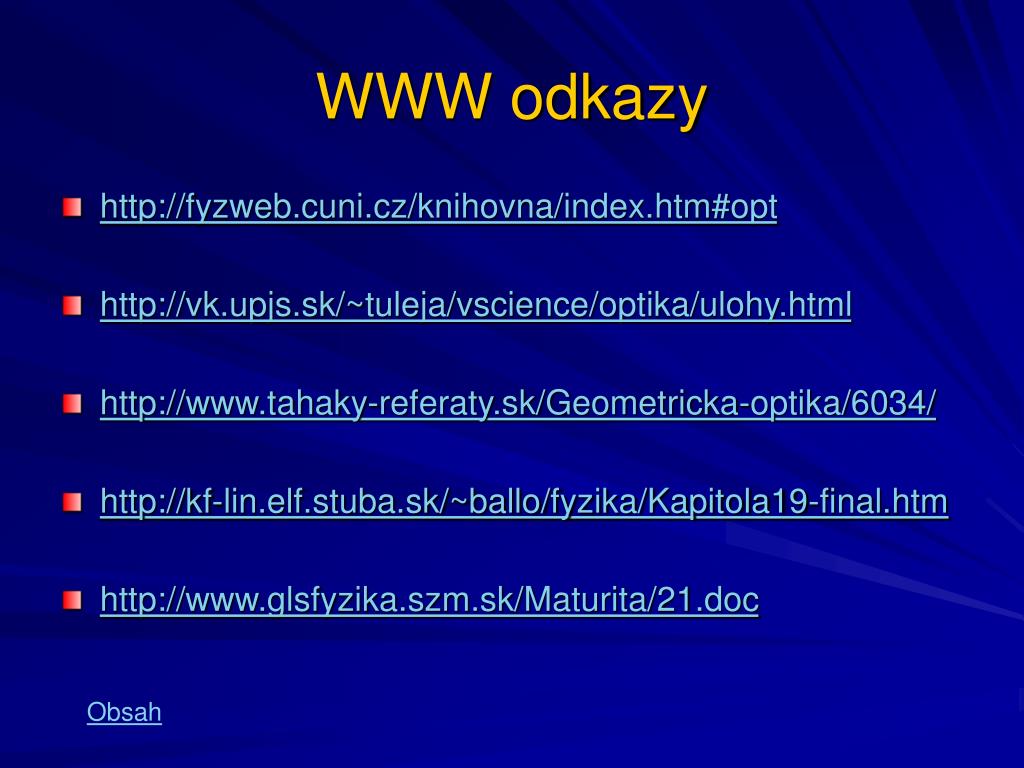

  19. WWW odkazy • http://fyzweb.cuni.cz/knihovna/index.htm#opt • http://vk.upjs.sk/~tuleja/vscience/optika/ulohy.html • http://www.tahaky-referaty.sk/Geometricka-optika/6034/ • http://kf-lin.elf.stuba.sk/~ballo/fyzika/Kapitola19-final.htm • http://www.glsfyzika.szm.sk/Maturita/21.doc Obsah

  20. ĎAKUJEM „Učte sa, učte sa, učte sa.“ V.I. LENIN
