Optika geometrik

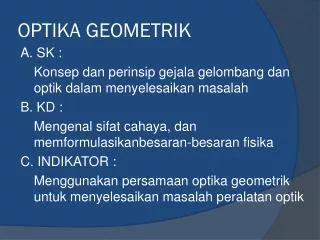

OPTIKA GEOMETRIK

A. SK :

Konsep dan perinsip gejala gelombang dan optik dalam menyelesaikan masalah

B. KD :

Mengenal sifat cahaya, dan memformulasikanbesaran-besaran fisika

C. INDIKATOR :

Menggunakan persamaan optika geometrik untuk menyelesaikan masalah peralatan optik


Optika geometrik

  • OPTIKA GEOMETRI

  • Cabang fisika yang mempelajari cahaya yang meliputi bagaimana terjadinya cahaya, bagaiamana perambatannya, bagaimana pengukurannya dan bagaimana sifat-sifat cahaya dikenal dengan nama Optika .

  • Pada optika geometri dipelajari sifat-sifat cahaya dengan menggunakan alat-alat yang ukurannya relatif lebih besar dibandingkan dengan panjang gelombang cahaya.


Optika geometrik

  • Berkas cahaya

  • Benda-benda yang sangat panas seperti matahari dan filamen lampu listrik memancarkan cahaya mereka sendiri.

  • Cahaya lilin atau cahaya pada layar televisi yang dibangkitkan oleh tumbukan antara elektron berkecepatan tinggi dengan zat yang dapat berfluoresensi (berpendar) yang terdapat pada layar televisi. Mereka merupakan sumber cahaya.

  • Benda seperti bulan bukanlah sumber cahaya, ia hanya memantulkan cahaya yang diterimanya dari matahari. Jadi selain dipancarkan cahaya dapat dipantulkan.


Optika geometrik

SIFAT-SIFAT CAHAYA SECARA GEOMETRI

Kesan Melihat Benda

Benda menyampaikan cahaya ke mata kita

Dari dirinya sendiri

Dari sumber cahaya lain


Optika geometrik

SIFAT-SIFAT CAHAYA SECARA GEOMETRI

a. Pemantulan

Difus

* Pemantulan Teratur

* Pemantulan Takteratur

Baur

* Perbedaan Difus & Baur

Sudut

b. Benda Pemantul

Cermin

* Cermin Datar

Bidang pantul permukaan datar

* Cermin Lengkung

Bidang pantul permukaan lengkung


Optika geometrik

Pemantulan Teratur

Sinar Pantul

Bidang pantul permukaan datar

Sinar Datang


Optika geometrik

Pemantulan Takteratur (Baur)

Sinar Pantul

Bidang pantul permukaan lengkung

Sinar Datang


Optika geometrik

Pemantulan Teratur

N

i

r


Optika geometrik

Hukum Pemantulan

N

i = r

sinar datang, sinar pantul, dan garis normal berada pada satu bidang

r

i


Optika geometrik

CERMIN DATAR

Bidang Pantul

Belakang


Optika geometrik

  • Sifatbayanganpadacermindatar

  • Maya

  • Samabesardenganbendanya

  • Tegakmenghadaparahberlawanan

  • Jarakbendakecerminsamadenganjarakcerminkebayangan


Optika geometrik

Cermin Lengkung

Cermin Cekung

Cermin Cembung

Bidang Pantul

Bidang Pantul

Belakang

Belakang


Optika geometrik

Pembentukan bayangan cermin datar

Bayangan

Benda

Dibelakang, maya, sama besar, sama jauh


Optika geometrik

LATIHAN

MEMBENTUK BAYANGAN

PADA CERMIN DATAR


Optika geometrik

Pembentukan bayangan cermin cekung

R : Jari-jari kelengkungan

Sumbu Utama

O

f

M

F : Titik Fokus

M = 2 f


Optika geometrik

Pembentukan bayangan cermin cekung

Sifat :

Mengumpulkan sinar (konvergen)

O

M

F

Sinar Pantul

Sinar Datang


Optika geometrik

Sinar istimewa cermin cekung

Sinar datang sejajar sumbu utama, akan dipantulkan melalui titik fokus

R

F

O


Optika geometrik

Sinar istimewa cermin cekung

O

R

F

Sinar datang melalui titik fokus, akan dipantulkan sejajar sumbu utama


Optika geometrik

Sinar istimewa cermin cekung

O

R

F

Sinar datang melalui titik kelengkungan M, akan dipantulkan kembali melalui titik tersebut


Optika geometrik

  • Latihanmelukisbayanganpadacermincekung :

  • Benda didepan M

  • Benda di M

  • Benda diantara M dan f

  • Benda di f

  • Benda diantara f dan O


Optika geometrik

Pembentukan bayangan cermin cekung

Untuk benda disimpan di M

R

F


Optika geometrik

CERMIN CEMBUNG

R : Jari-jari kelengkungan

Sumbu Utama

O

M

F

F : Titik Fokus

Titik Pangkal


Optika geometrik

Pembentukan bayangan cermin cembung

Sifat :

Menyeberkan sinar (diververgen)

F

R

Seolah-olah

Sinar Datang

Sinar Pantul


Optika geometrik

Sinar istimewa cermin cembung

Sinar datang sejajar sumbu utama, akan dipantulkan se olah dari titik fokus

O

M

F


Optika geometrik

Sinar istimewa cermin cembung

M

F

Sinar datang seolah-olah menuju titik fokus, akan dipantulkan sejajar sumbu utama


Optika geometrik

Sinar istimewa cermin cembung

M

F

Sinar datang seolah-olah menuju titik kelengkungan M, akan dipantulkan kembali seakan-akan dari titik kelengkungan tersebut


Optika geometrik

Pembentukan bayangan cermin cembung

M

F

  • Sifat bayangan :

  • Dibelekang cermin

  • Diperkecil

  • Tegak

  • Maya


Optika geometrik

Mengetahui letak bayangan cermin Lengkung

IV

III

I

II

R

F

I

II

IV

III

F

R

Letak bayangan + letak benda = V


Optika geometrik

Menentukan sifat bayangan dengan perhitungan pada cermin cekung

  • Fokussebuahcermincekungadalah 4 cm, jikajarakbenda 12 cm dantinggibenda 2 cm, tentukan :

  • Letakbayangan

  • Perbesaranbayangan

  • Tinggibanyangan

  • Lukiskanpembentukanbayangannya


Optika geometrik

Menentukan sifat bayangan dengan perhitungan pada cermin Cembung

  • FokussebuahcerminCembungadalah (-4) cm, jikajarakbenda 12 cm dantinggibenda 2 cm, tentukan :

  • Letakbayangan

  • Perbesaranbayangan

  • Tinggibanyangan

  • Lukiskanpembentukanbayangannya


Optika geometrik

PEMBIASAN CAYAHA


Optika geometrik

N

Snellius

nu

i

r

nk


Optika geometrik

SIFAT PEMBIASAN CAYAHA

Ingat kembali konsep cahaya dari Newton:

Cahaya sebagai materi : kita mesti mamahami konsep medium.

Apakah perilaku cahaya bergantung medium ?

Medium : padat, cair, gas

Konsep medium : terkait konsep permeabilitas/penghambat.


Optika geometrik

Sinar Datang

N

Sinar Dipantulkan

Bidang Batas

Udara

Kaca

Sinar Diteruskan


Optika geometrik

N

Sinar Datang

Kaca

Bidang Batas

Sinar Diteruskan

Udara


Optika geometrik

Sinar Datang

N

Sinar Dipantulkan

N

Bidang Batas

Udara

Kaca

d

Sinar Diteruskan

t

Bidang Batas


Optika geometrik

Pemantulan sempurna :

N

Udara

Bidang Batas

Mediun rapat

Sinar Datang


Optika geometrik

Prisma

Sudut Deviasi


Optika geometrik

Prisma

D

Sudut Deviasi

r’

i

r

i’

D = i + r’ - 


Optika geometrik

Prisma

Sudut datang = sudut bias

Sudut datang = sudut bias

Sudut Deviasi Minimum

D

r’

i

r

i’

 = 2i - 

 = 2r’ - 

Segi tiga sama kaki


Optika geometrik

Penguraian warna

Berbagi warna dengan panjang gel. Yang berbeda

POLIKROMATIK

MONOKROMATIK


Optika geometrik

Lensa

Konkaf konveks

bikonveks

plankonveks


Optika geometrik

Lensa Bikonveks

F

f


Optika geometrik

PEMBENTUKAN BAYANGAN OLEH LENSA TIPIS

Prinsipnya seperti sama seperti pembentukan bayangan pada peristiwa pemantulan cahaya, menggunakan aturan-aturan sinar istimewa :

  • Sinar istimewa untuk lensa tipis konvergen (lensa positif);

  • Sinar datang sejajar sumbu utama akan dibiaskan melalui titik fokus (F).

  • Sinar datang melalui titik fokus (F) akan dibiaskan sejajar sumbu utama.

  • Sinar yang melalui titik pusat optik (p) akan diteruskan tanpa membias.

+

F

F

p


Optika geometrik

  • Latihanmenggambar

  • Lukiskanbayangan yang dibentukolehlensacembungjikafokuslensa 4 cm bendadiletakanpadajarak :

  • 8 cm

  • 4 cm

  • 2 cm


Optika geometrik

benda diletakan di antara O dan f

F

F


Optika geometrik

  • Latihandenganperhitungan

  • Sebuahbendadiletakan 6 cm didepamlensacembung (konvergen) yang jarakfokusnya 3 cm. tentukan :

  • Letakbayangan

  • Perbesaranbayangan

  • Sifatbayangan


Optika geometrik

  • Sinar istimewa untuk lensa tipis divergen (lensa negatif);

  • Sinar datang sejajar sumbu utama akan dibiaskan seolah dari titik fokus (F).

  • Sinar datang menuju titik fokus (F) akan dibiaskan sejajar sumbu utama.

  • Sinar yang menuju titik pusat kelengkungan (p) akan diteruskan.

-

F

F

p


Optika geometrik

  • Latihandenganperhitungan

  • Sebuahbendadiletakan 6 cm didepamlensacembung (konvergen) yang jarakfokusnya(3) cm. tentukan :

  • Letakbayangan

  • Perbesaranbayangan

  • Sifatbayangan

  • Lukiskan
