  1. WWW Proxy/Cache 系統的建置與管理 交 通 大 學 計 算 機 中 心 陳 昌 盛 E-mail: cschen@cc.nctu.edu.tw TANet Web-proxy Tutorial Course, 88.05.14

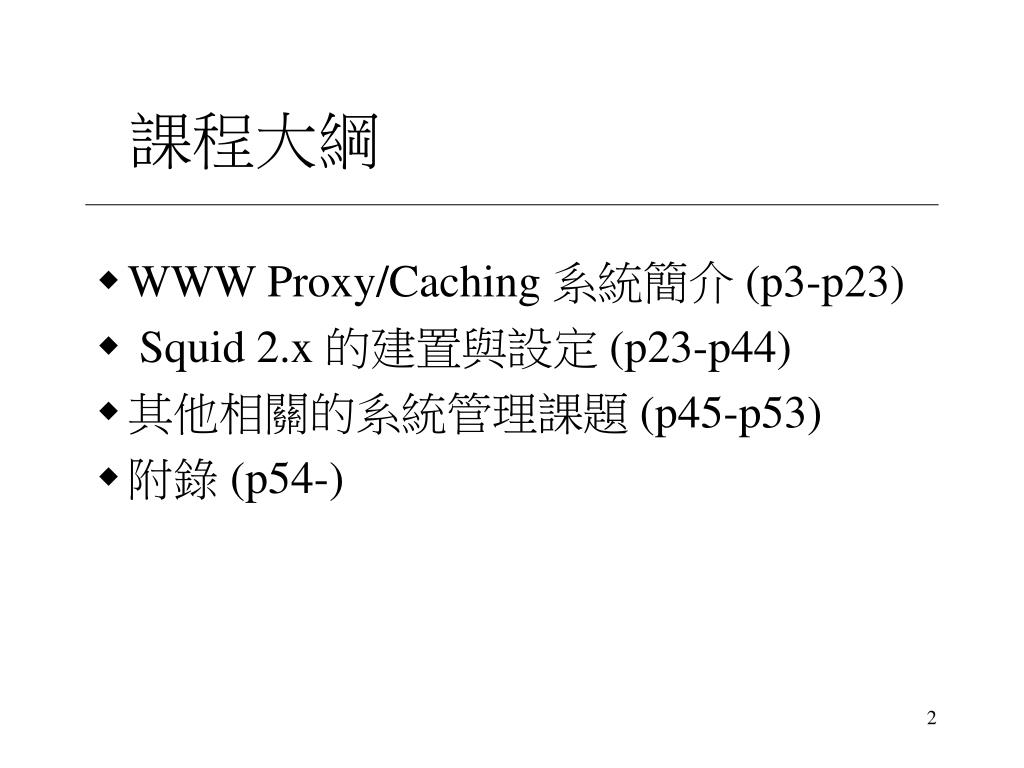

  2. 課程大綱 • WWW Proxy/Caching 系統簡介 (p3-p23) • Squid 2.x 的建置與設定 (p23-p44) • 其他相關的系統管理課題 (p45-p53) • 附錄 (p54-)

  3. 相關的資訊來源 • 相關網站 • http://www.auth.gr/Squid/ ( squid home page) • http://cache.is.co.za (squid.conf 設定檔) • http://squid.nlanr.net ( FAQ) • http://proxy.nctu.edu.tw • RFC 1016, 2186, 2187 • Mailing List • squid-users-request@ircache.net • http://proxy.nctu.edu.tw/mailing

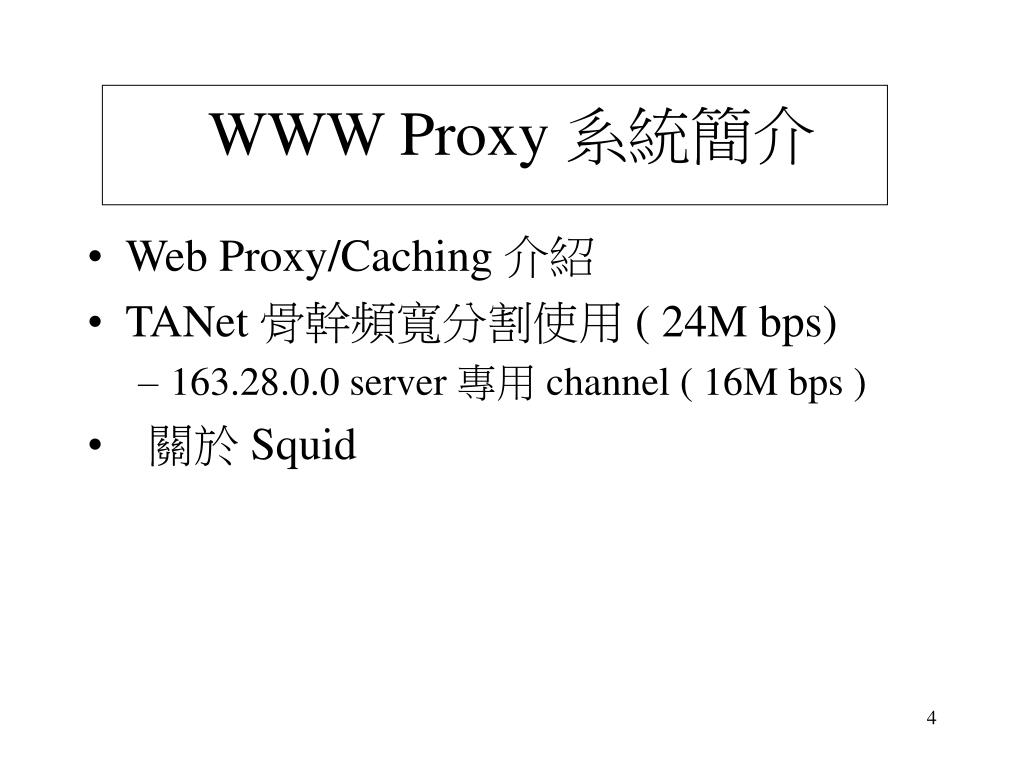

  4. WWW Proxy 系統簡介 • Web Proxy/Caching 介紹 • TANet 骨幹頻寬分割使用 ( 24M bps) • 163.28.0.0 server 專用 channel ( 16M bps ) • 關於 Squid

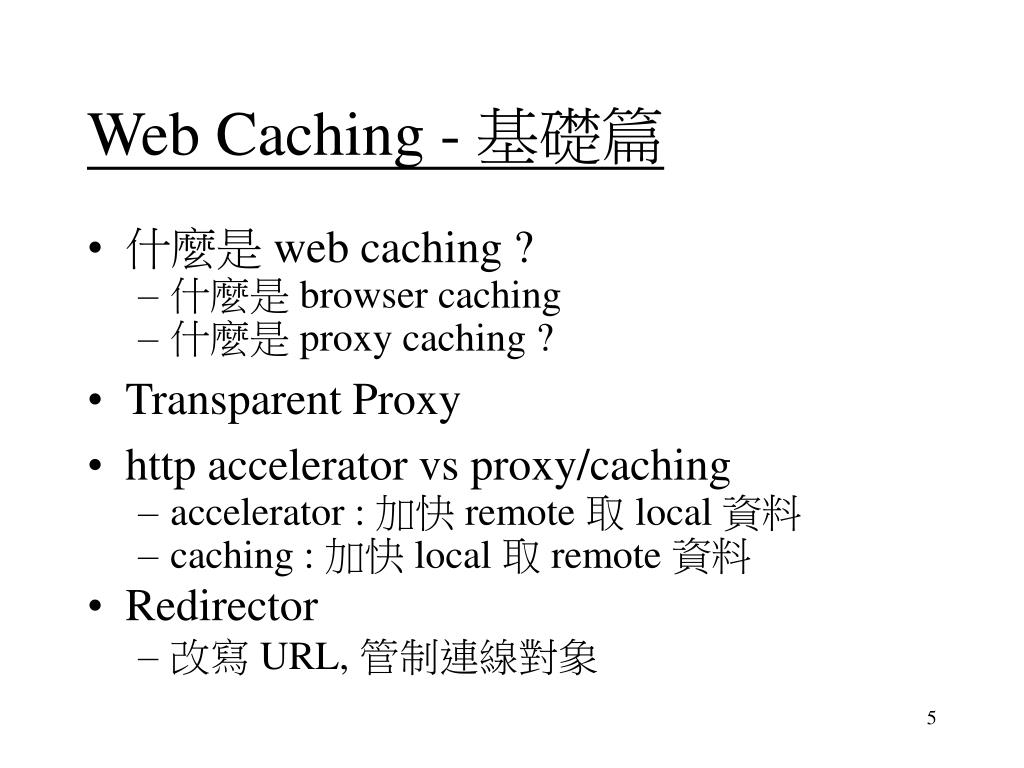

  5. Web Caching - 基礎篇 • 什麼是 web caching ? • 什麼是 browser caching • 什麼是 proxy caching ? • Transparent Proxy • http accelerator vs proxy/caching • accelerator : 加快 remote 取 local 資料 • caching : 加快 local 取 remote 資料 • Redirector • 改寫 URL, 管制連線對象

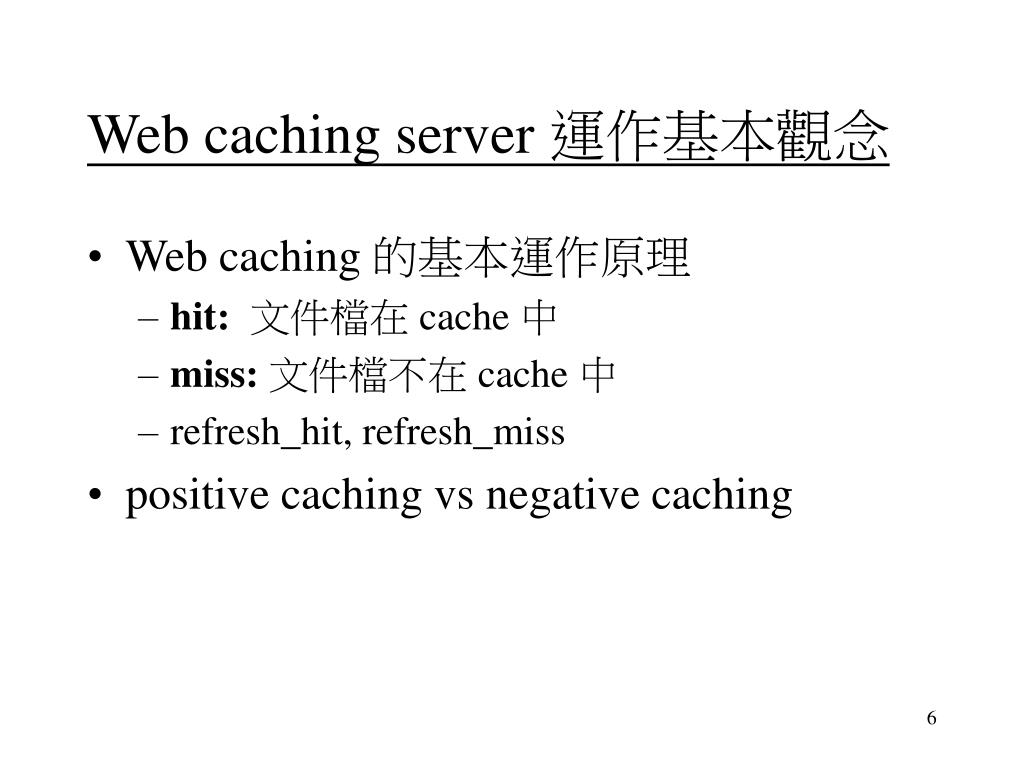

  6. Web caching server 運作基本觀念 • Web caching 的基本運作原理 • hit:文件檔在 cache 中 • miss:文件檔不在 cache 中 • refresh_hit, refresh_miss • positive caching vs negative caching

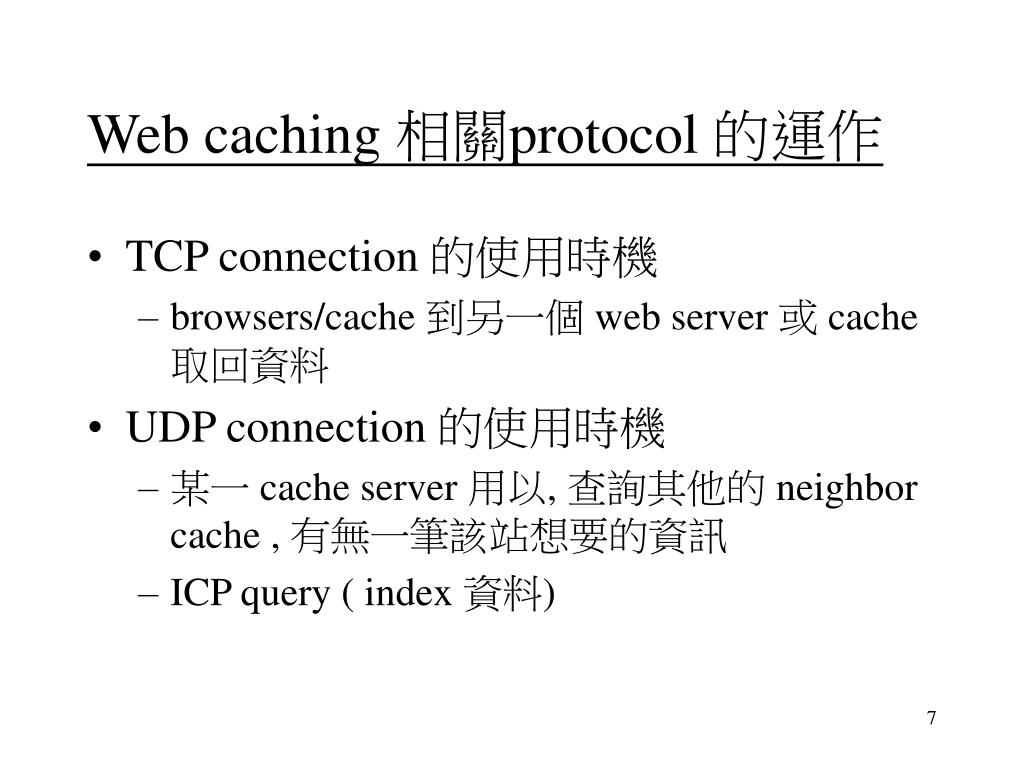

  7. Web caching 相關protocol 的運作 • TCP connection 的使用時機 • browsers/cache 到另一個 web server 或 cache 取回資料 • UDP connection 的使用時機 • 某一 cache server 用以, 查詢其他的 neighbor cache , 有無一筆該站想要的資訊 • ICP query ( index 資料)

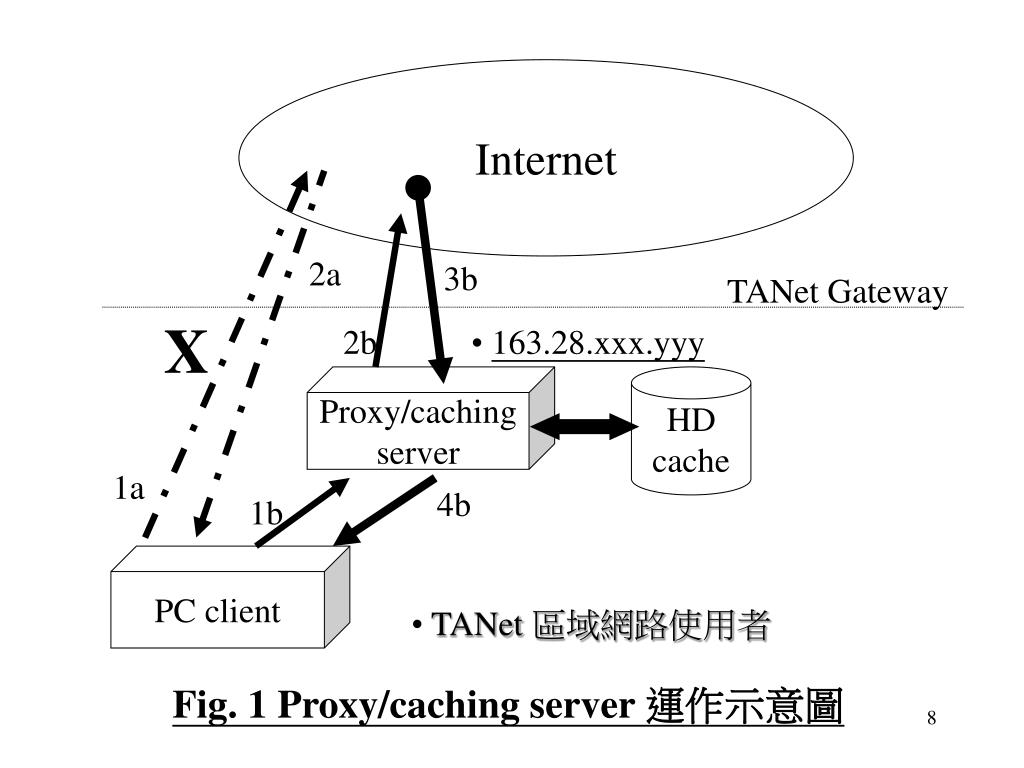

  8. Internet 2a 3b TANet Gateway X 2b • 163.28.xxx.yyy Proxy/caching server HD cache 1a 4b 1b PC client • TANet 區域網路使用者 Fig. 1 Proxy/caching server 運作示意圖

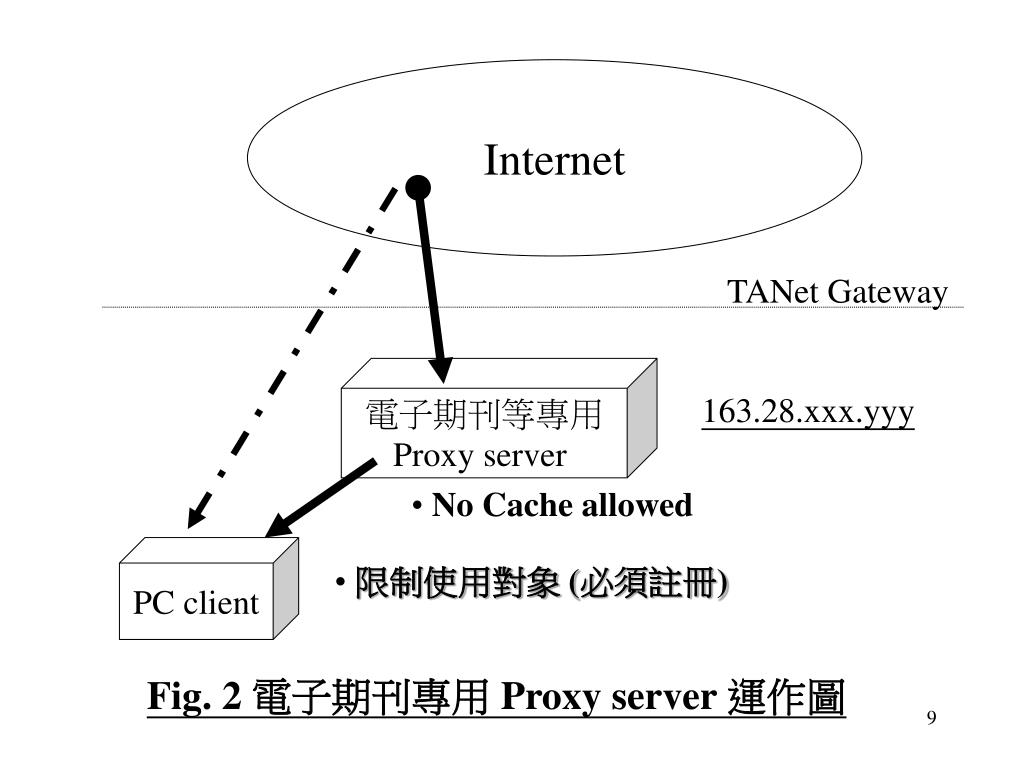

  9. Internet TANet Gateway 電子期刊等專用 Proxy server 163.28.xxx.yyy • No Cache allowed PC client • 限制使用對象 (必須註冊) Fig. 2 電子期刊專用 Proxy server 運作圖

  10. Internet 5 TANet Gateway 4 6 3 7a Router/Layer4 SW Proxy 2 HD cache 7b 1 PC client Fig. 3 Transparent Proxy/caching 運作示意圖

  11. Internet 2c TANet Gateway 1a 1b Local www server 1c HD cache httpd accelerator 2b 2a Port 80 • Inside firewall • Redirector on 163.28.xxx.yyy Fig. 4 www accelerator server 運作圖

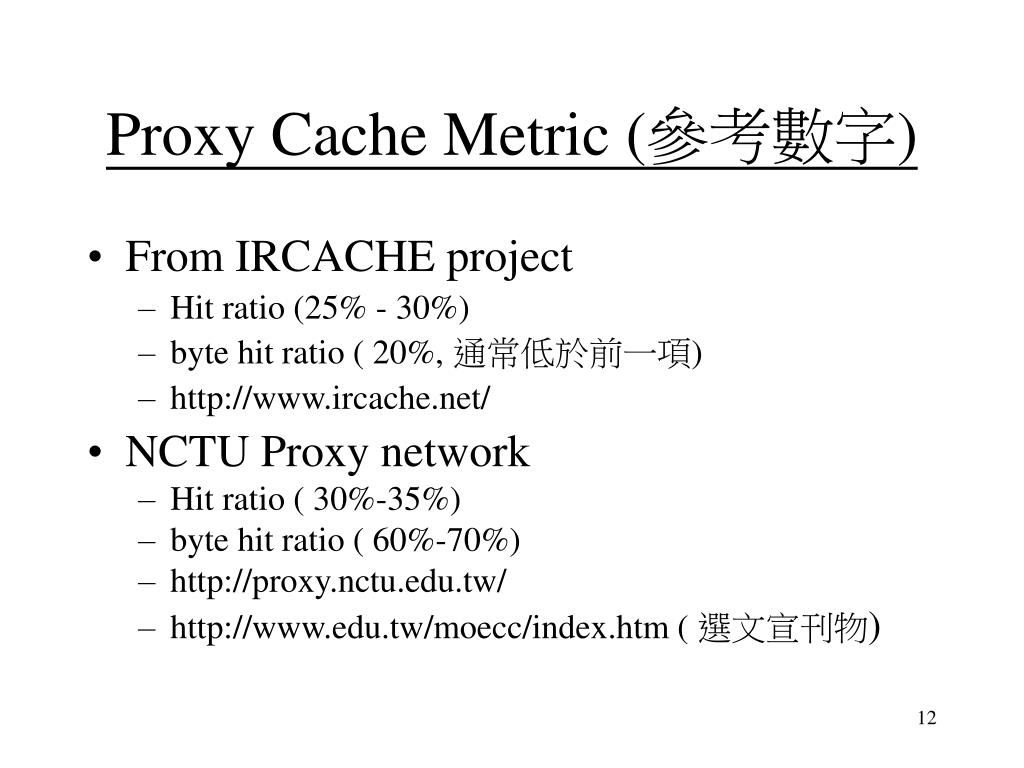

  12. Proxy Cache Metric (參考數字) • From IRCACHE project • Hit ratio (25% - 30%) • byte hit ratio ( 20%, 通常低於前一項) • http://www.ircache.net/ • NCTU Proxy network • Hit ratio ( 30%-35%) • byte hit ratio ( 60%-70%) • http://proxy.nctu.edu.tw/ • http://www.edu.tw/moecc/index.htm ( 選文宣刊物)

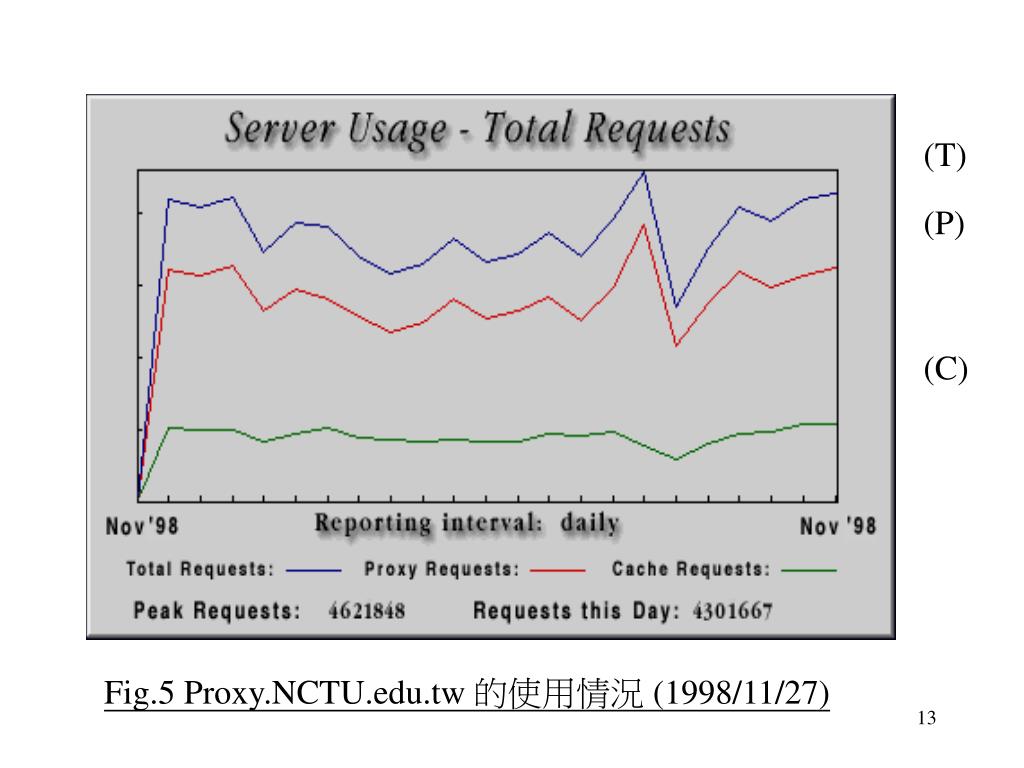

  13. (T) (P) (C) Fig.5 Proxy.NCTU.edu.tw 的使用情況 (1998/11/27)

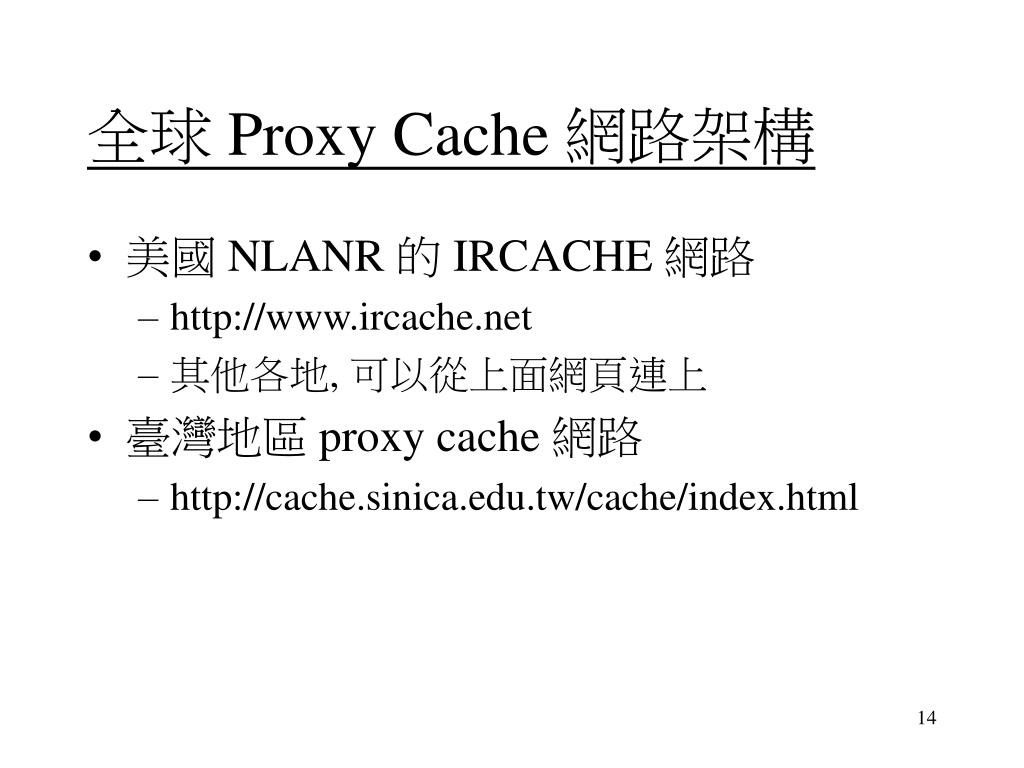

  14. 全球 Proxy Cache 網路架構 • 美國 NLANR 的 IRCACHE 網路 • http://www.ircache.net • 其他各地, 可以從上面網頁連上 • 臺灣地區 proxy cache 網路 • http://cache.sinica.edu.tw/cache/index.html

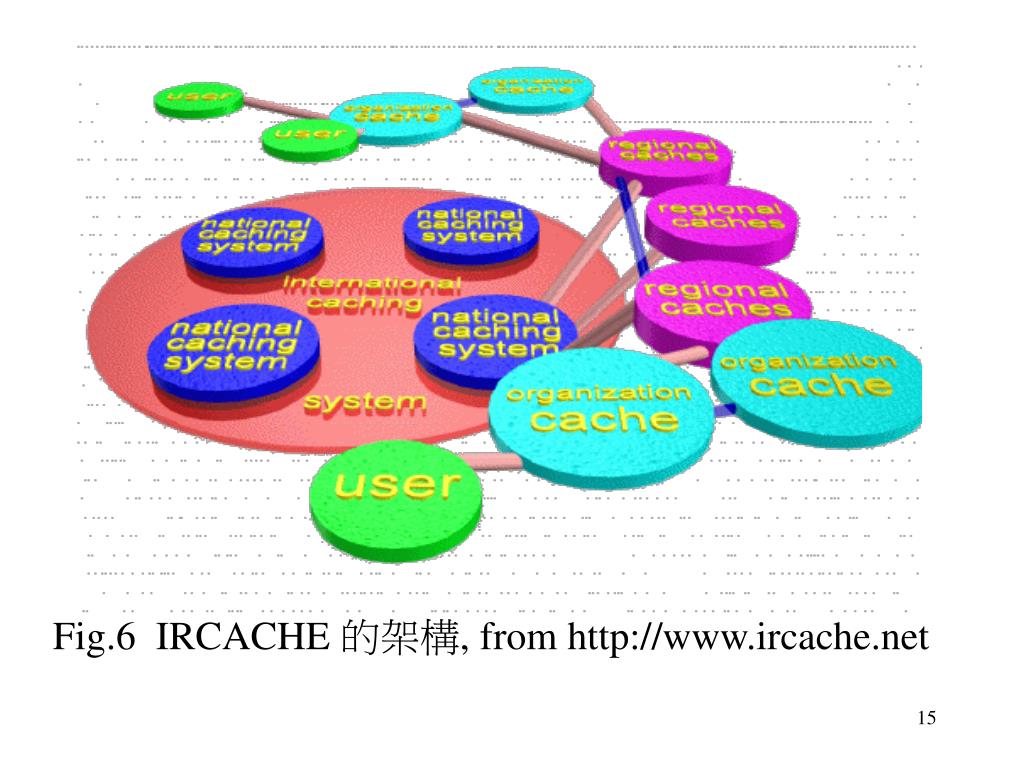

  15. Fig.6 IRCACHE 的架構, from http://www.ircache.net

  16. Internet TANet gateway MOE Proxy-N Proxy-NCTU Fig. 7 TANet 骨幹的 Proxy Network ( 163.28.0.0 )

  17. Squid Cache Hierarchy • Parent/child cache • parent 靠近網路骨幹 , child 在較偏遠端 • parent 替 child 解決 cache miss • siblings ( 同一層 --> 原意, 兄弟姐妹) • siblings 相互支援 ( loading 分攤 ) • 有一套固定的運作方式 (下一頁)

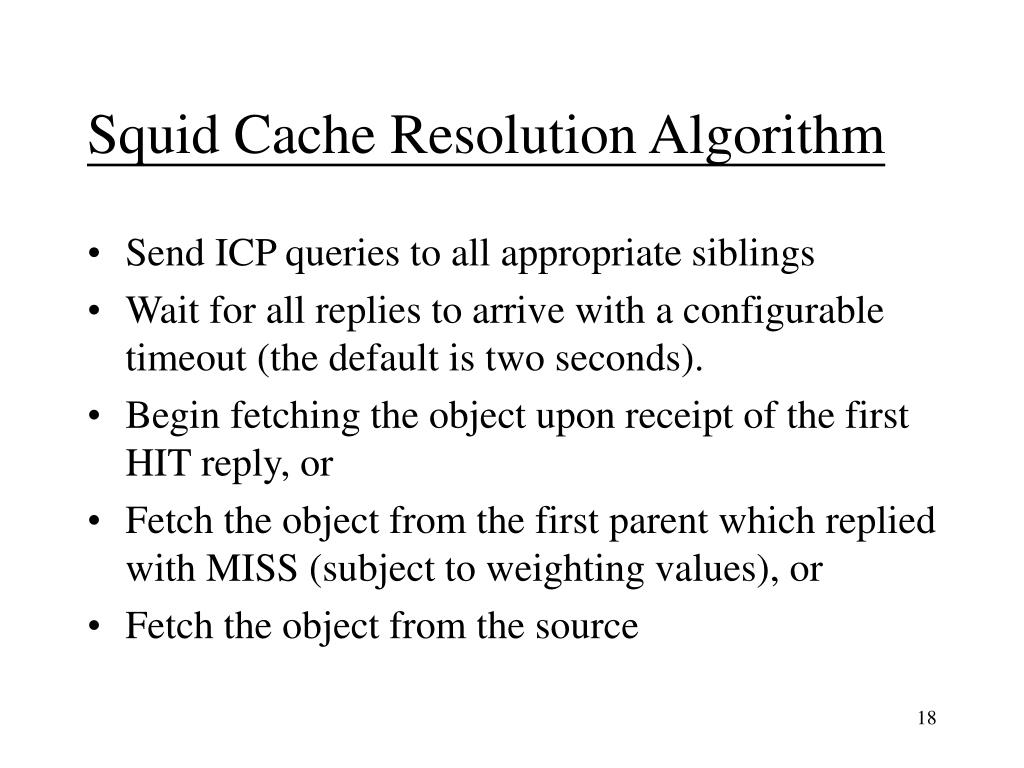

  18. Squid Cache Resolution Algorithm • Send ICP queries to all appropriate siblings • Wait for all replies to arrive with a configurable timeout (the default is two seconds). • Begin fetching the object upon receipt of the first HIT reply, or • Fetch the object from the first parent which replied with MISS (subject to weighting values), or • Fetch the object from the source

  19. Internet TANet Gateway 3b 4 5 HD cache 6b 2 Proxy server DNS server 3a 1 6a • 163.28.xxx.yyy PC client Fig. 8 Proxy/caching 與 DNS server 搭配運作圖

  20. What is Squid ? (1) • Squid 從美國的 Harvest 計劃而來(ARPA 支援). • Squid 是一個高效能的 proxy caching server 系統軟體 • supporting FTP, gopher, and HTTP data objects • Squid handles all requests in a single, non-blocking, I/O-driven process.

  21. What is Squid ? (2) • Squid supports SSL, extensive access controls, and full request logging. • 使用 ICP 通信協定 ( Internet Cache Protocol) • squid caches 可以安排成階層式(hierarchy) 或 網狀(mesh)的網路 .

  22. What is Squid ? (3) • Squid keeps meta data and especially hot objects cached in RAM • caches DNS lookups, supports non-blocking DNS lookups, • and implements negative caching of failed requests.

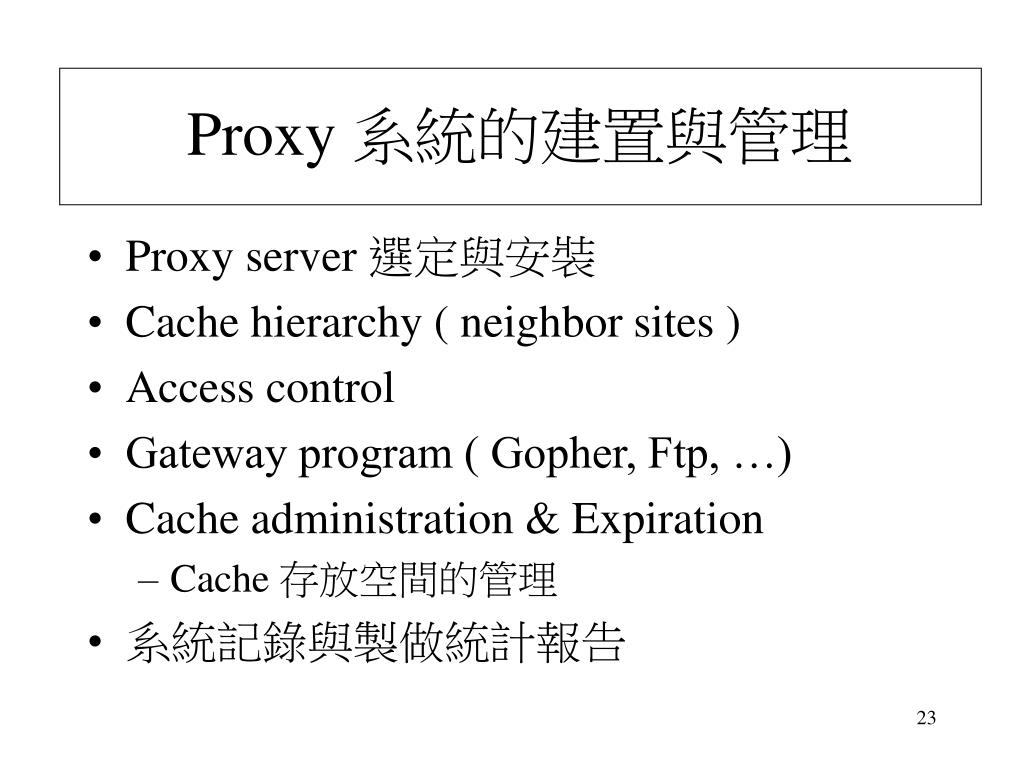

  23. Proxy 系統的建置與管理 • Proxy server 選定與安裝 • Cache hierarchy ( neighbor sites ) • Access control • Gateway program ( Gopher, Ftp, …) • Cache administration & Expiration • Cache 存放空間的管理 • 系統記錄與製做統計報告

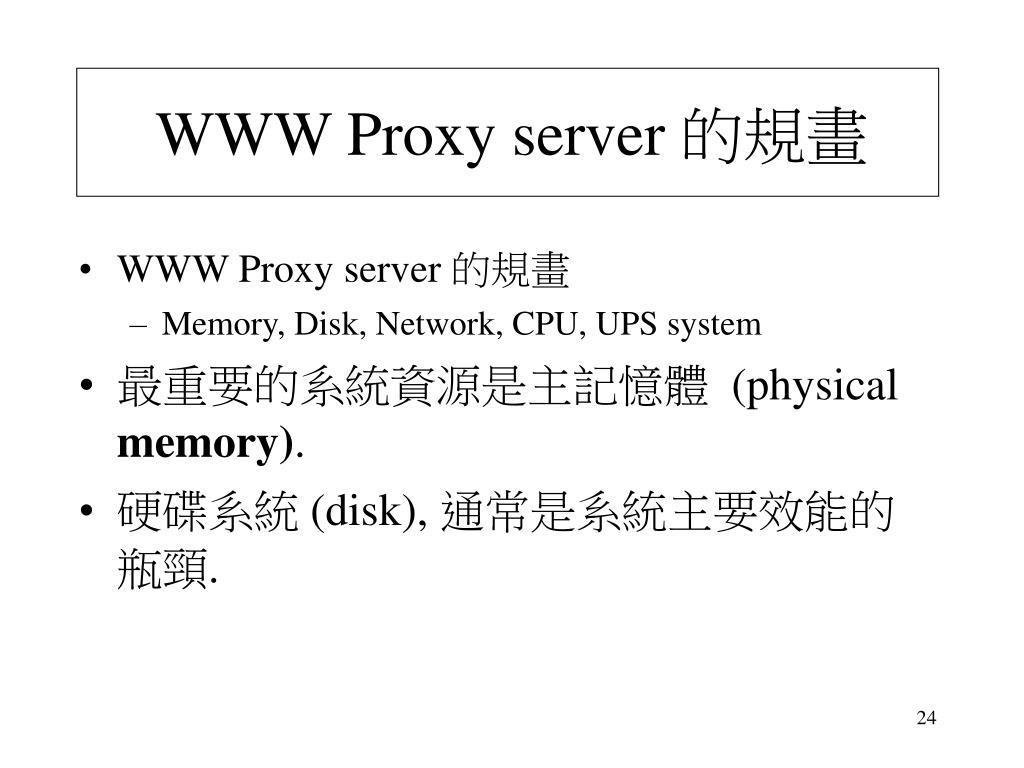

  24. WWW Proxy server 的規畫 • WWW Proxy server 的規畫 • Memory, Disk, Network, CPU, UPS system • 最重要的系統資源是主記憶體 (physical memory). • 硬碟系統 (disk), 通常是系統主要效能的瓶頸.

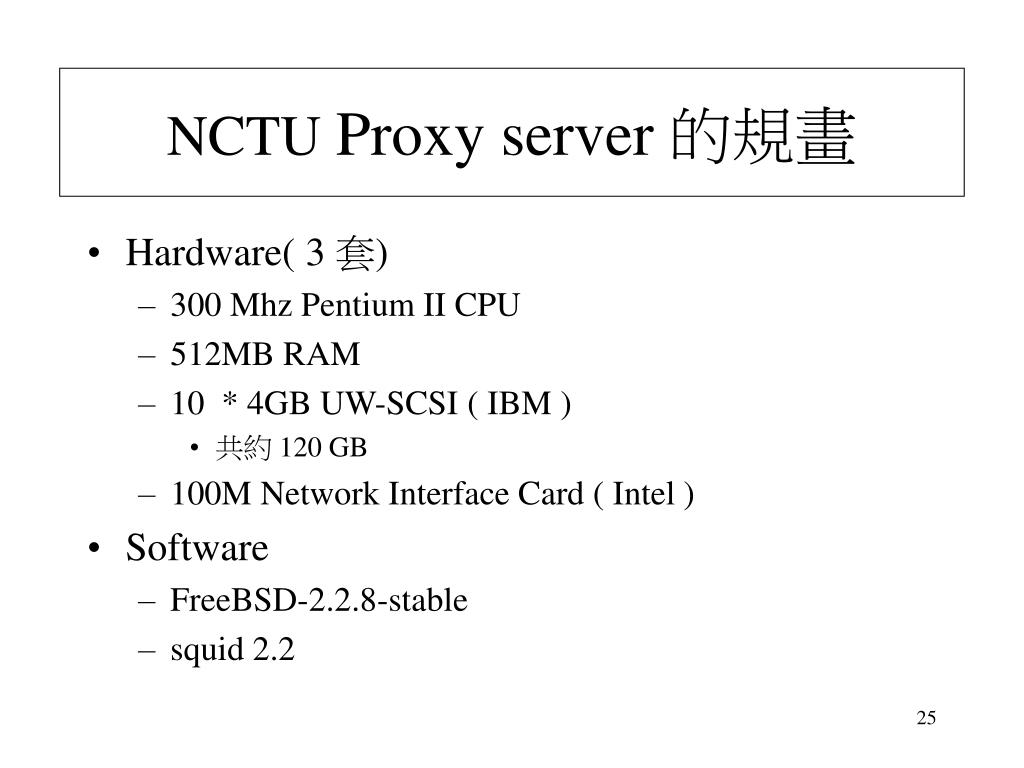

  25. NCTU Proxy server 的規畫 • Hardware( 3 套) • 300 Mhz Pentium II CPU • 512MB RAM • 10 * 4GB UW-SCSI ( IBM ) • 共約 120 GB • 100M Network Interface Card ( Intel ) • Software • FreeBSD-2.2.8-stable • squid 2.2

  26. 取得 Proxy server Squid 軟體 • Squid software 的取得 • ftp://squid.nlanr.net (原始站) • ftp://ftp.nctu.edu.tw/WWW/Proxy/Squid/squid-2/* • Squid Server 的安裝 • FAQ • http://www.auth.gr/Squid/FAQ/FAQ.html • User Guide • http://www.auth.gr/SquidUsers/

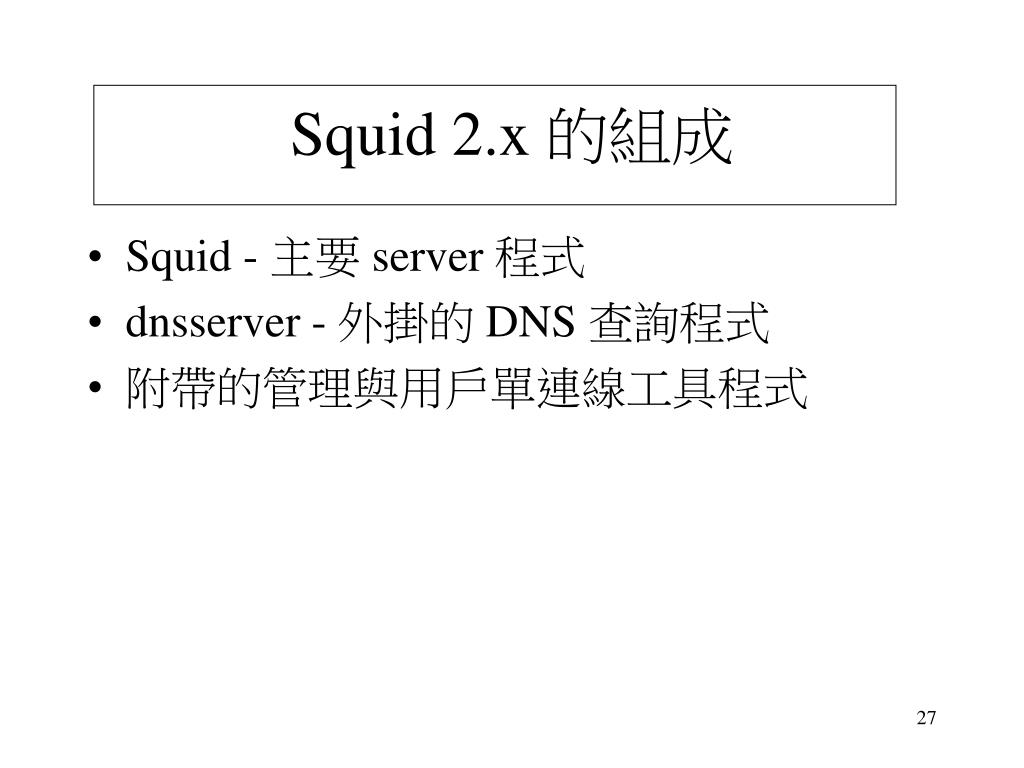

  27. Squid 2.x 的組成 • Squid - 主要 server 程式 • dnsserver - 外掛的 DNS 查詢程式 • 附帶的管理與用戶單連線工具程式

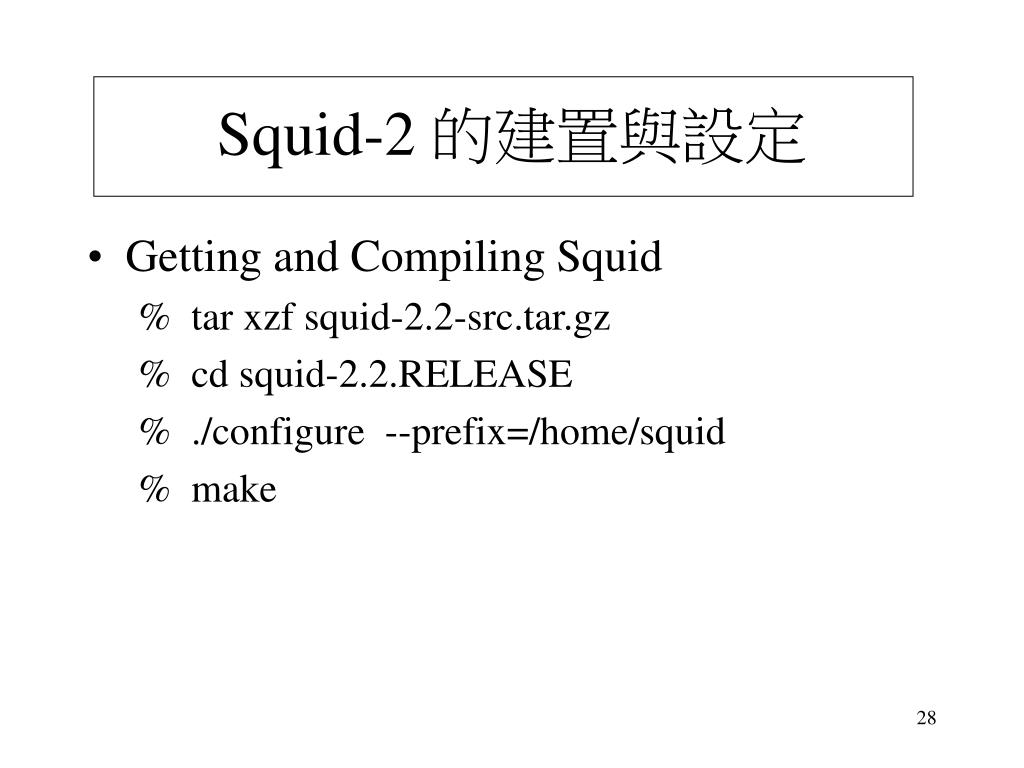

  28. Squid-2 的建置與設定 • Getting and Compiling Squid % tar xzf squid-2.2-src.tar.gz % cd squid-2.2.RELEASE % ./configure --prefix=/home/squid % make

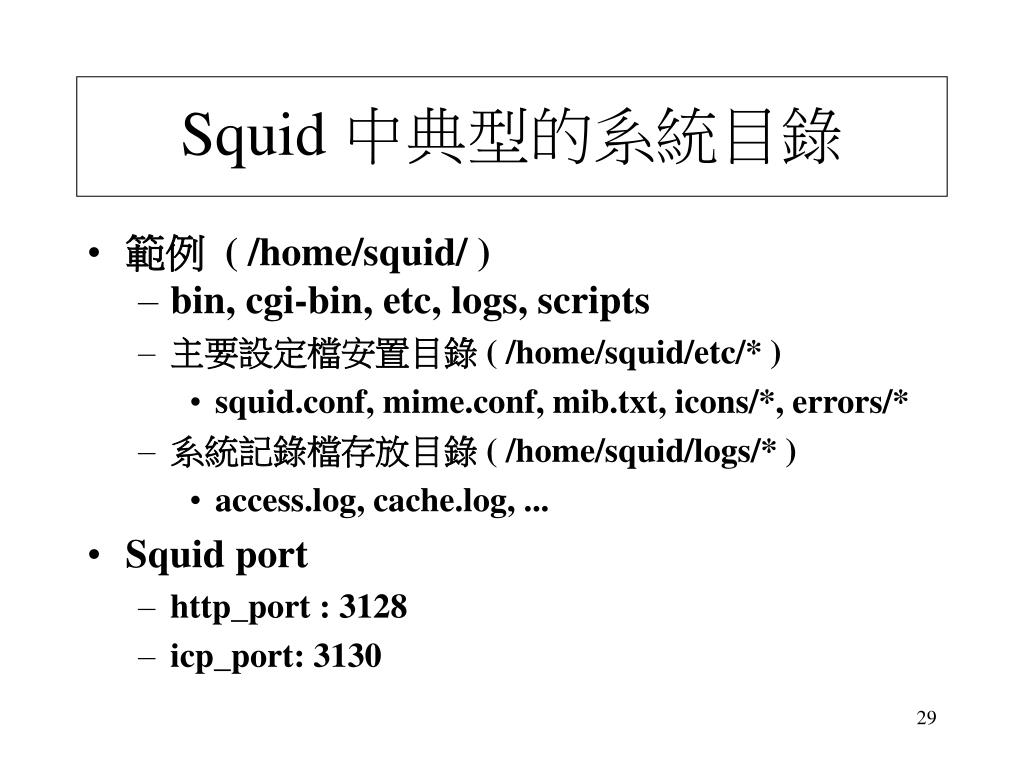

  29. Squid 中典型的系統目錄 • 範例 ( /home/squid/ ) • bin, cgi-bin, etc, logs, scripts • 主要設定檔安置目錄 ( /home/squid/etc/* ) • squid.conf, mime.conf, mib.txt, icons/*, errors/* • 系統記錄檔存放目錄 ( /home/squid/logs/* ) • access.log, cache.log, ... • Squid port • http_port : 3128 • icp_port: 3130

  30. How do I start Squid 2.x ? • 編輯 squid.conf • /usr/local/squid/bin/squid -z • 首先將 cache swap 目錄造出來 • /usr/local/squid/bin/RunCache & • 執行 RunCache 這個批次檔, 開始啟動 squid 這一組程式

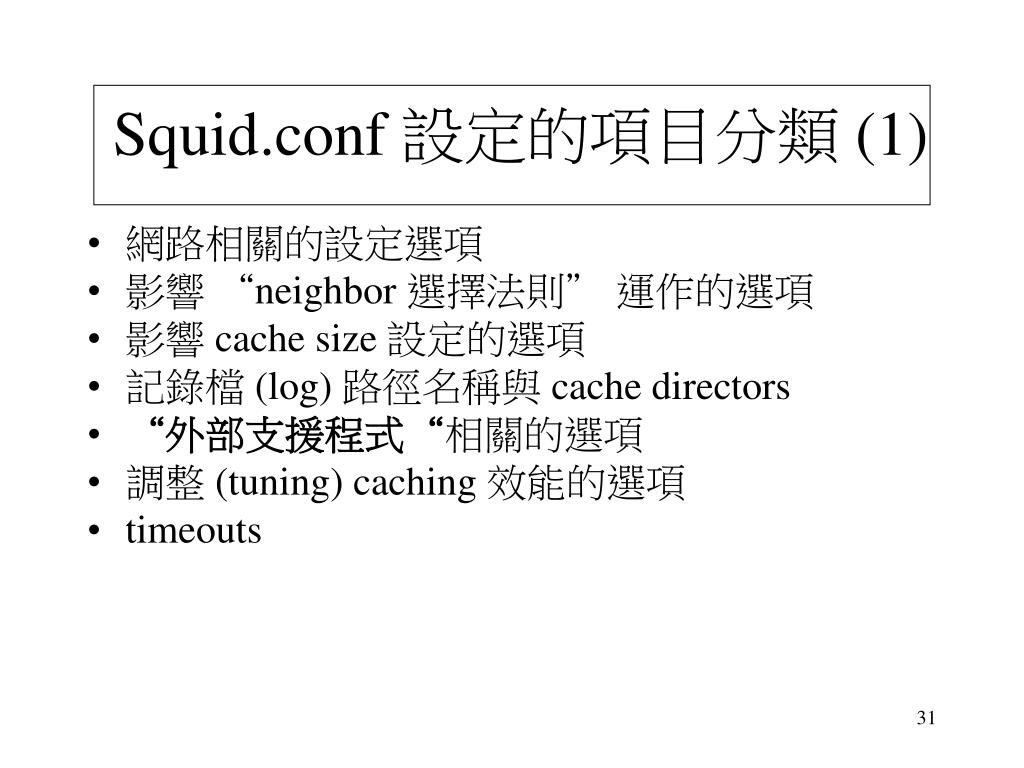

  31. Squid.conf 設定的項目分類 (1) • 網路相關的設定選項 • 影響 “neighbor 選擇法則” 運作的選項 • 影響 cache size 設定的選項 • 記錄檔 (log) 路徑名稱與cache directors • “外部支援程式“相關的選項 • 調整 (tuning) caching 效能的選項 • timeouts

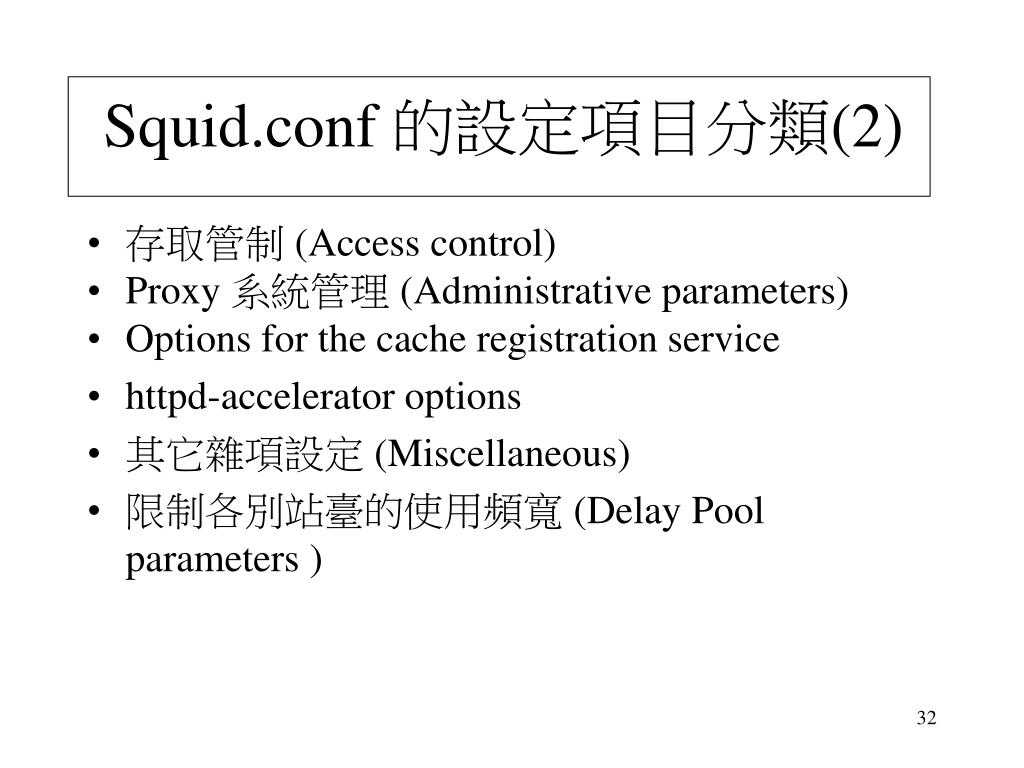

  32. Squid.conf 的設定項目分類(2) • 存取管制 (Access control) • Proxy 系統管理 (Administrative parameters) • Options for the cache registration service • httpd-accelerator options • 其它雜項設定 (Miscellaneous) • 限制各別站臺的使用頻寬 (Delay Pool parameters )

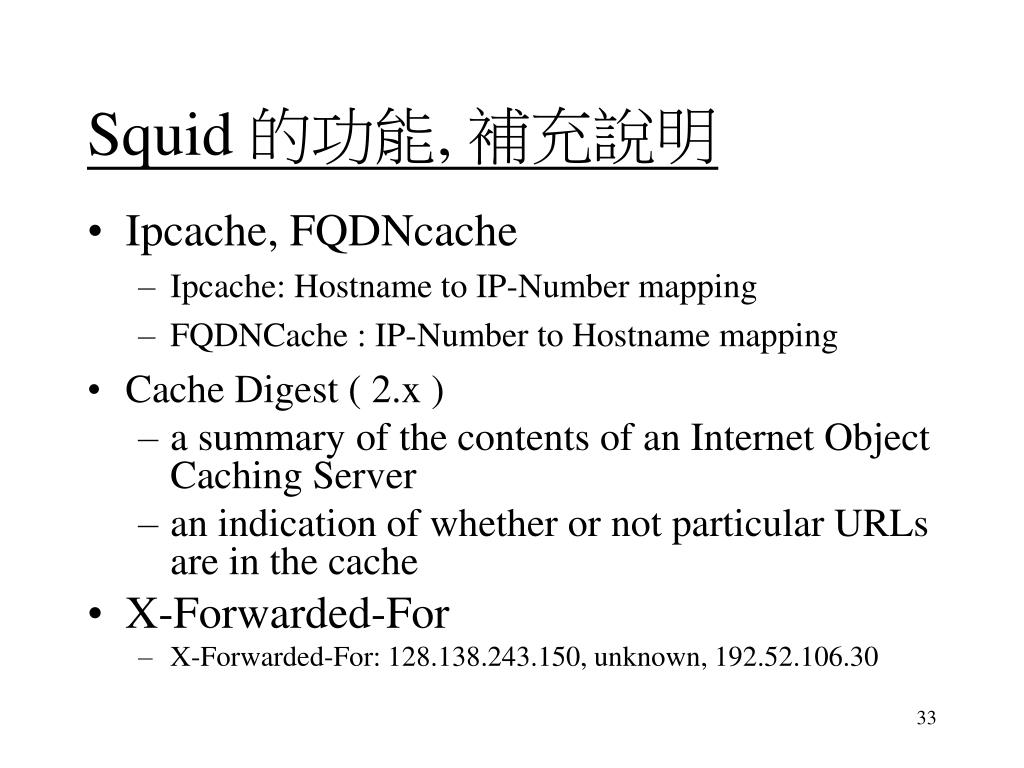

  33. Squid 的功能, 補充說明 • Ipcache, FQDNcache • Ipcache: Hostname to IP-Number mapping • FQDNCache : IP-Number to Hostname mapping • Cache Digest ( 2.x ) • a summary of the contents of an Internet Object Caching Server • an indication of whether or not particular URLs are in the cache • X-Forwarded-For • X-Forwarded-For: 128.138.243.150, unknown, 192.52.106.30

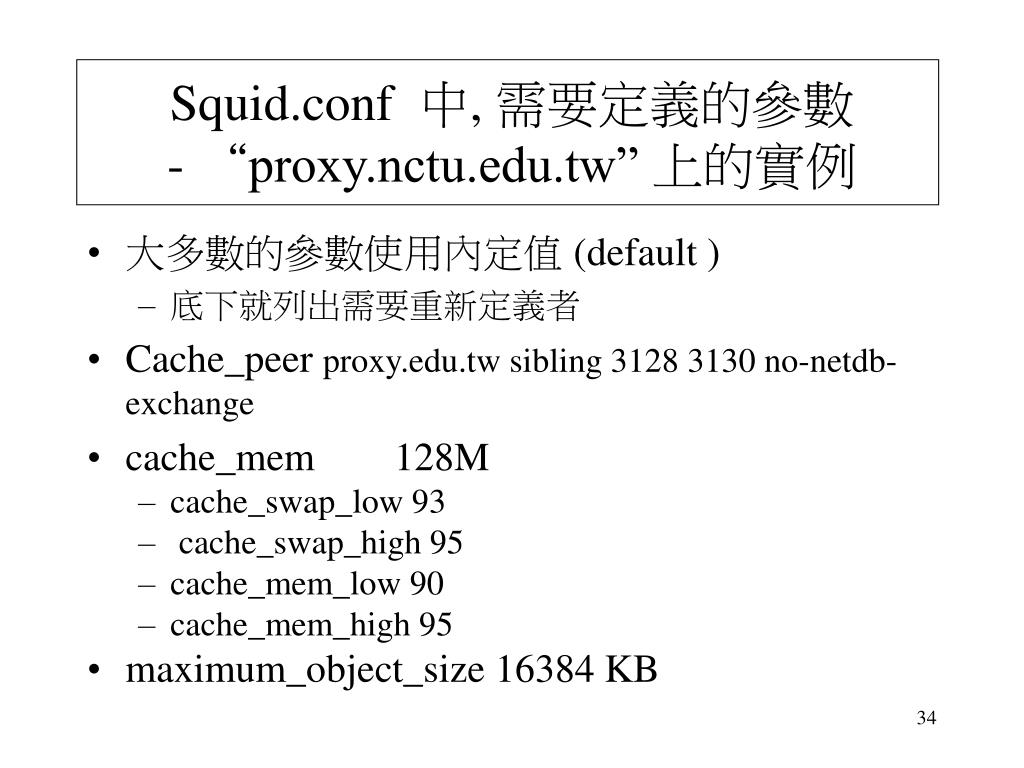

  34. Squid.conf 中, 需要定義的參數 - “proxy.nctu.edu.tw” 上的實例 • 大多數的參數使用內定值 (default ) • 底下就列出需要重新定義者 • Cache_peer proxy.edu.tw sibling 3128 3130 no-netdb-exchange • cache_mem 128M • cache_swap_low 93 • cache_swap_high 95 • cache_mem_low 90 • cache_mem_high 95 • maximum_object_size 16384 KB

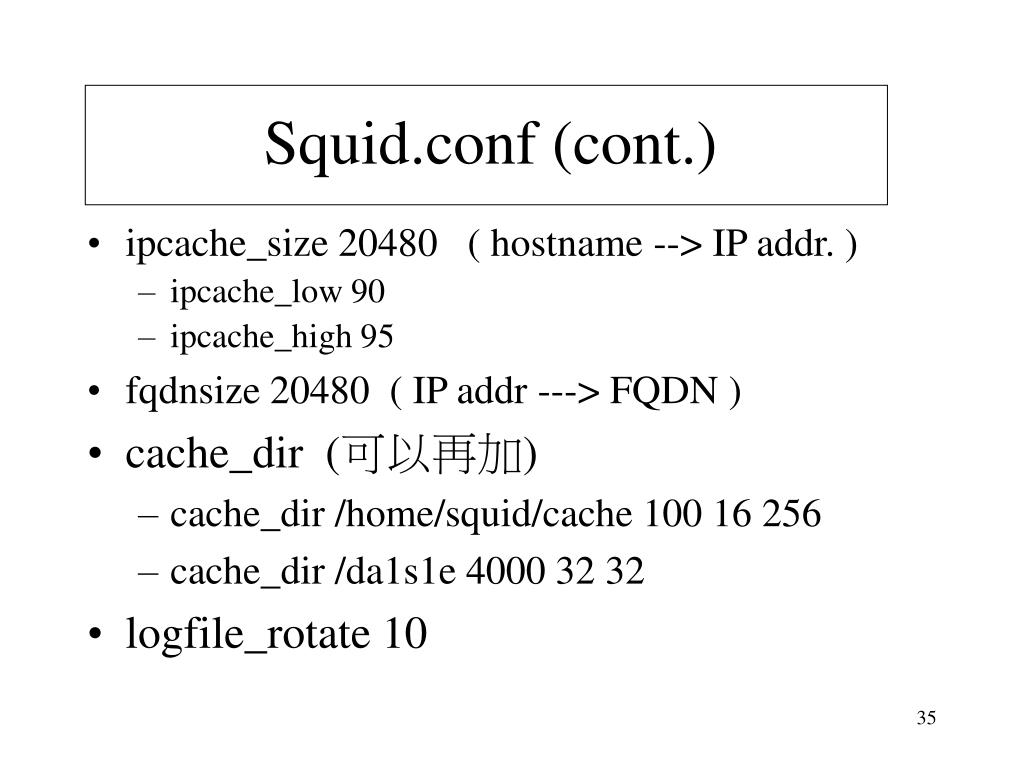

  35. Squid.conf (cont.) • ipcache_size 20480 ( hostname --> IP addr. ) • ipcache_low 90 • ipcache_high 95 • fqdnsize 20480 ( IP addr ---> FQDN ) • cache_dir (可以再加) • cache_dir /home/squid/cache 100 16 256 • cache_dir /da1s1e 4000 32 32 • logfile_rotate 10

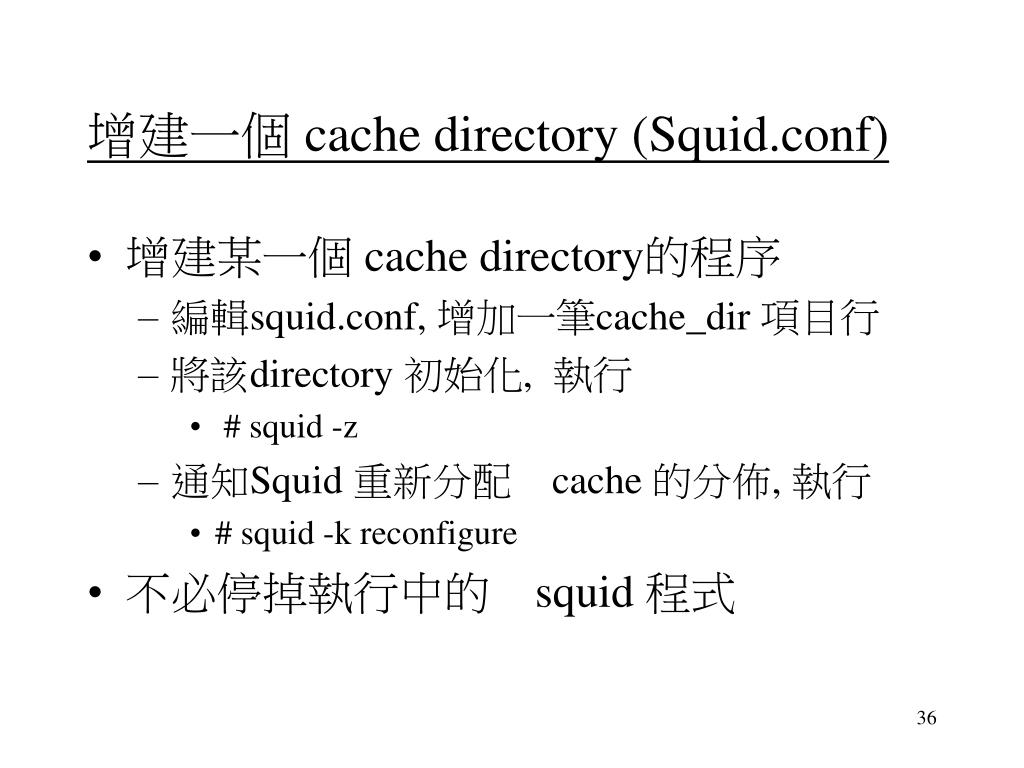

  36. 增建一個 cache directory (Squid.conf) • 增建某一個 cache directory的程序 • 編輯squid.conf, 增加一筆cache_dir 項目行 • 將該directory 初始化, 執行 • # squid -z • 通知Squid 重新分配 cache 的分佈, 執行 • # squid -k reconfigure • 不必停掉執行中的 squid 程式

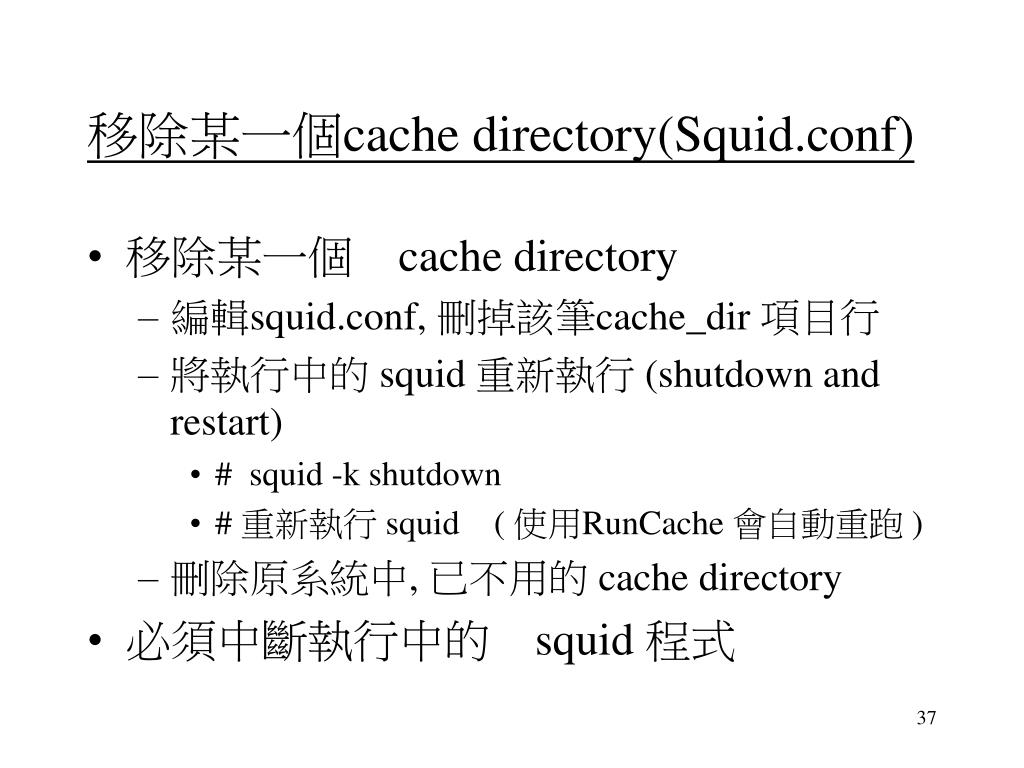

  37. 移除某一個cache directory(Squid.conf) • 移除某一個 cache directory • 編輯squid.conf, 刪掉該筆cache_dir 項目行 • 將執行中的 squid 重新執行 (shutdown and restart) • # squid -k shutdown • # 重新執行 squid ( 使用RunCache 會自動重跑 ) • 刪除原系統中, 已不用的 cache directory • 必須中斷執行中的 squid 程式

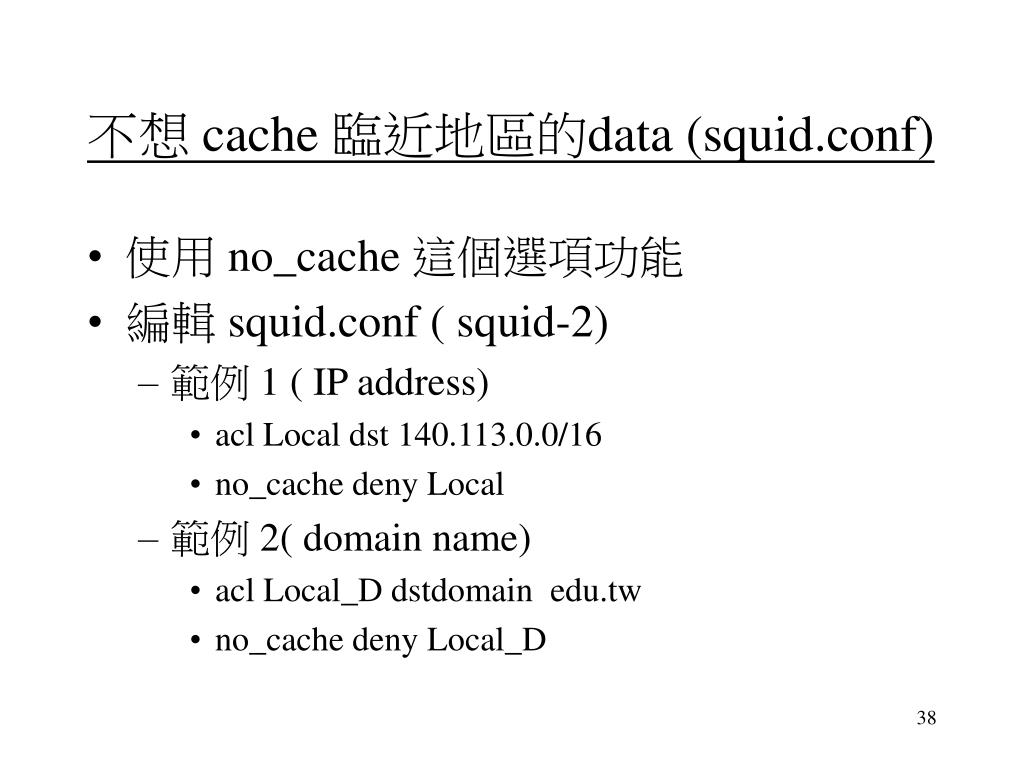

  38. 不想 cache 臨近地區的data (squid.conf) • 使用 no_cache 這個選項功能 • 編輯 squid.conf ( squid-2) • 範例 1 ( IP address) • acl Local dst 140.113.0.0/16 • no_cache deny Local • 範例 2( domain name) • acl Local_D dstdomain edu.tw • no_cache deny Local_D

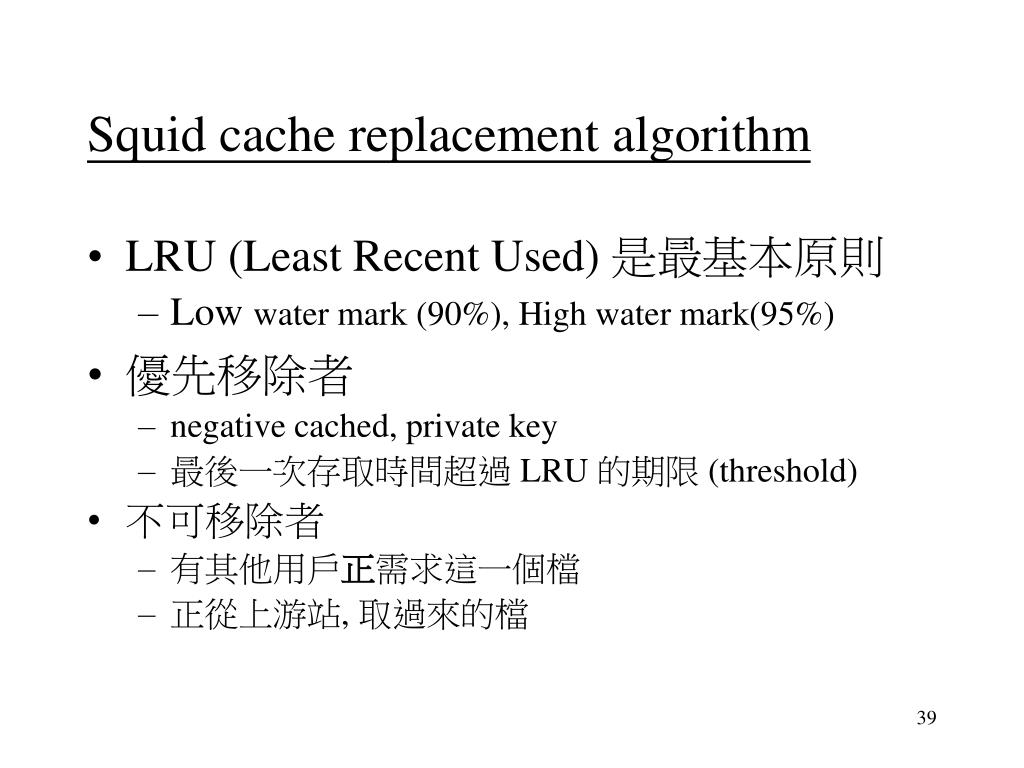

  39. Squid cache replacement algorithm • LRU (Least Recent Used) 是最基本原則 • Low water mark (90%), High water mark(95%) • 優先移除者 • negative cached, private key • 最後一次存取時間超過 LRU 的期限 (threshold) • 不可移除者 • 有其他用戶正需求這一個檔 • 正從上游站, 取過來的檔

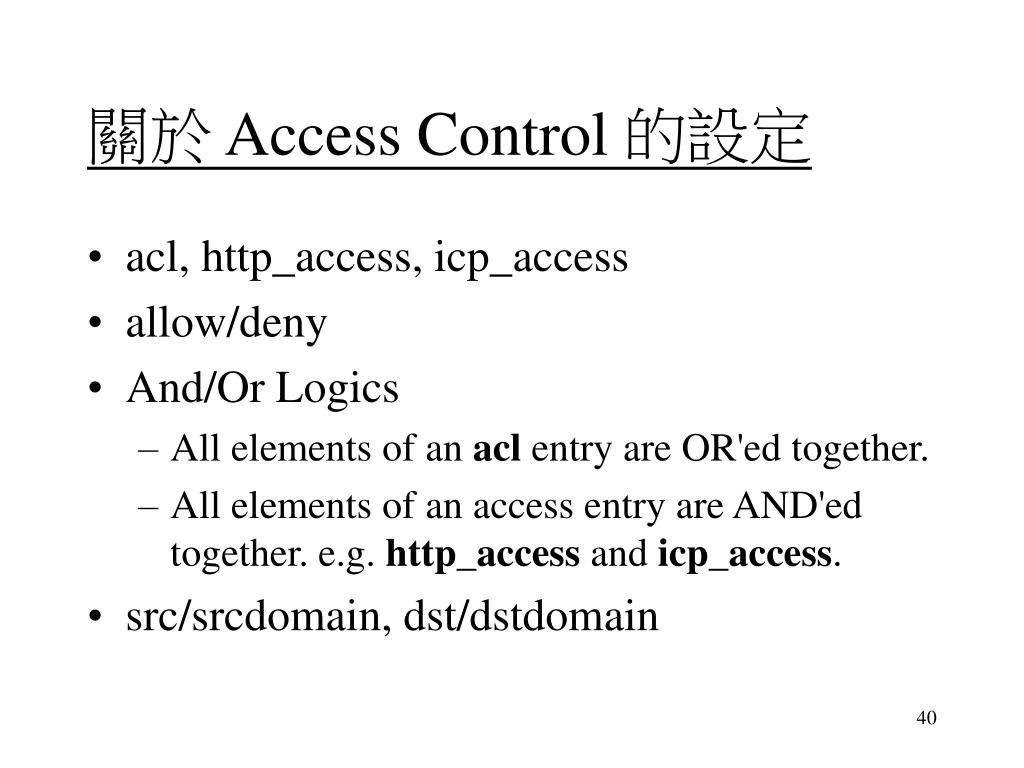

  40. 關於 Access Control 的設定 • acl, http_access, icp_access • allow/deny • And/Or Logics • All elements of an acl entry are OR'ed together. • All elements of an access entry are AND'ed together. e.g. http_access and icp_access. • src/srcdomain, dst/dstdomain

  41. squid.conf (cont.)- access control [1] • 設立 Cache Manager • acl manager proto cache_object • acl localhost src 127.0.0.1/255.255.255.255 • acl Proxy src proxy.nctu.edu.tw proxy2.nctu.edu.tw proxy3.nctu.edu.tw • acl purge method purge • acl FTP proto FTP • acl all src0.0.0.0/0.0.0.0

  42. squid.conf (cont.)- access control [2] • acl twdn dstdomaintw twnic.net hinet.net acer.net wownet.net seeder.net silkera.net neto.net timenet.net tw.aunet.net • acl TANet src 163.28.0.0/16 proxy.thu.edu.tw • acl HCdn srcdomain nthu.edu.tw nchc.gov.tw srrc.gov.tw chu.edu.tw nhctc.edu.tw hceb.edu.tw hc.edu.tw hcc.edu.tw cic.edu.tw mhit.edu.tw firdi.org.tw hchcc.gov.tw lctc.edu.tw ymit.edu.tw chinmin.edu.tw thctc.edu.tw

  43. squid.conf (cont.)- access control (3) • Http_access • http_access allow manager Proxy • http_access deny manager • … • http_access deny all • icp_access • icp_access allow TANet • …. • icp_access deny all

  44. ACL ban list ( 管制) • 範例 1 ( 找 keyword, 用 regular expression) • acl Cooking1 url_regex cooking • acl Recipe1 url_regex recipe • http_access deny Cooking1 • http_access deny Recipe1 • http_access allow all • 範例 2 ( 用 domain name) • acl Cooking2 dstdomain gourmet-chef.com • http_access deny Cooking2 • http_access allow all

  45. Syslog maintenance • /home/squid/etc/squid.conf • logfile_rotate 3 • Crontab entry for log-rotate • 0 0 * * * /bin/kill -USR1 `cat /home/squid/logs/squid.pid` • 每天執行一次, 以避免記錄檔越來越大, 無法處理

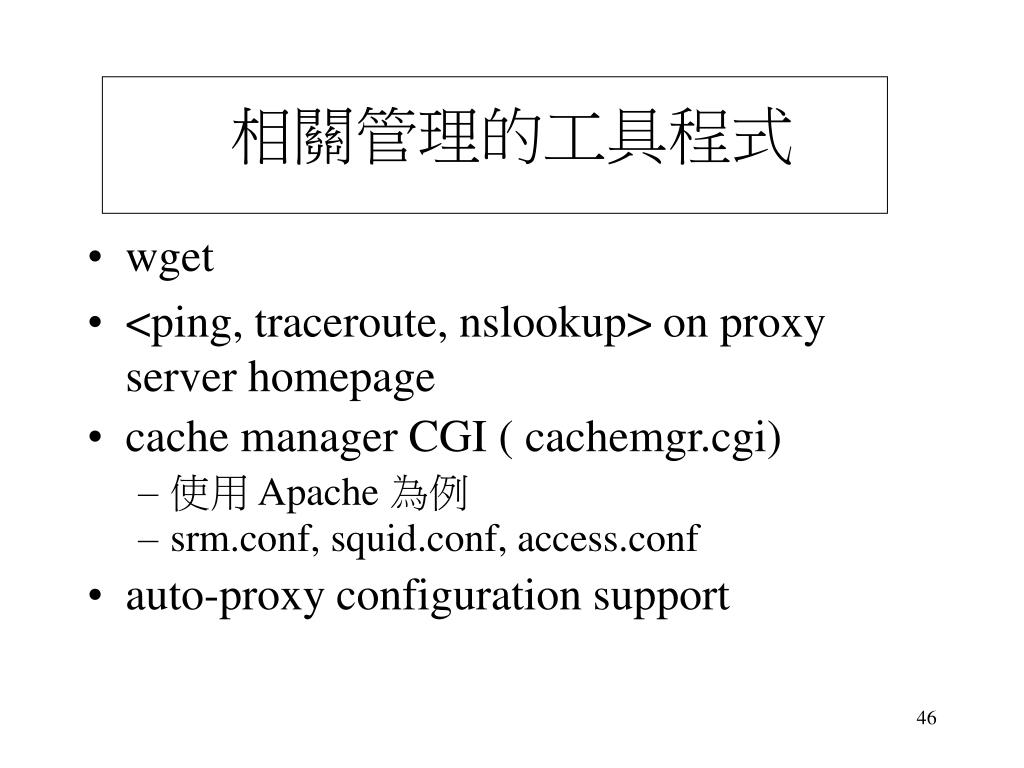

  46. 相關管理的工具程式 • wget • <ping, traceroute, nslookup> on proxy server homepage • cache manager CGI ( cachemgr.cgi) • 使用 Apache 為例 • srm.conf, squid.conf, access.conf • auto-proxy configuration support

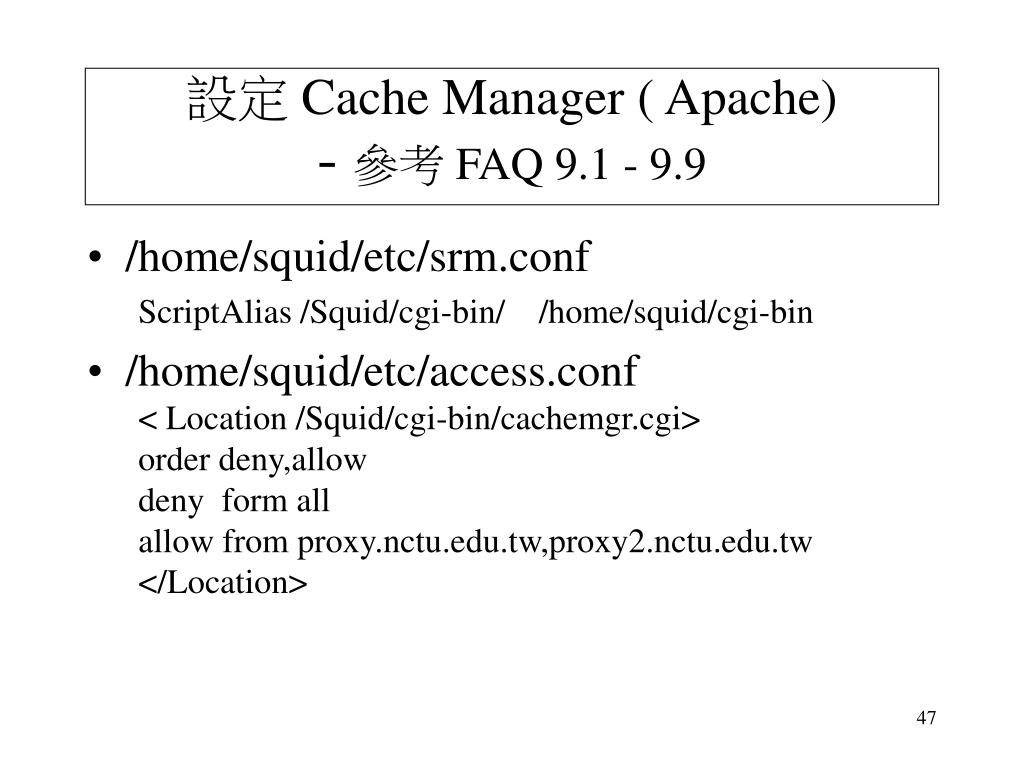

  47. 設定 Cache Manager ( Apache)- 參考 FAQ 9.1 - 9.9 • /home/squid/etc/srm.conf ScriptAlias /Squid/cgi-bin/ /home/squid/cgi-bin • /home/squid/etc/access.conf < Location /Squid/cgi-bin/cachemgr.cgi> order deny,allow deny form all allow from proxy.nctu.edu.tw,proxy2.nctu.edu.tw </Location>

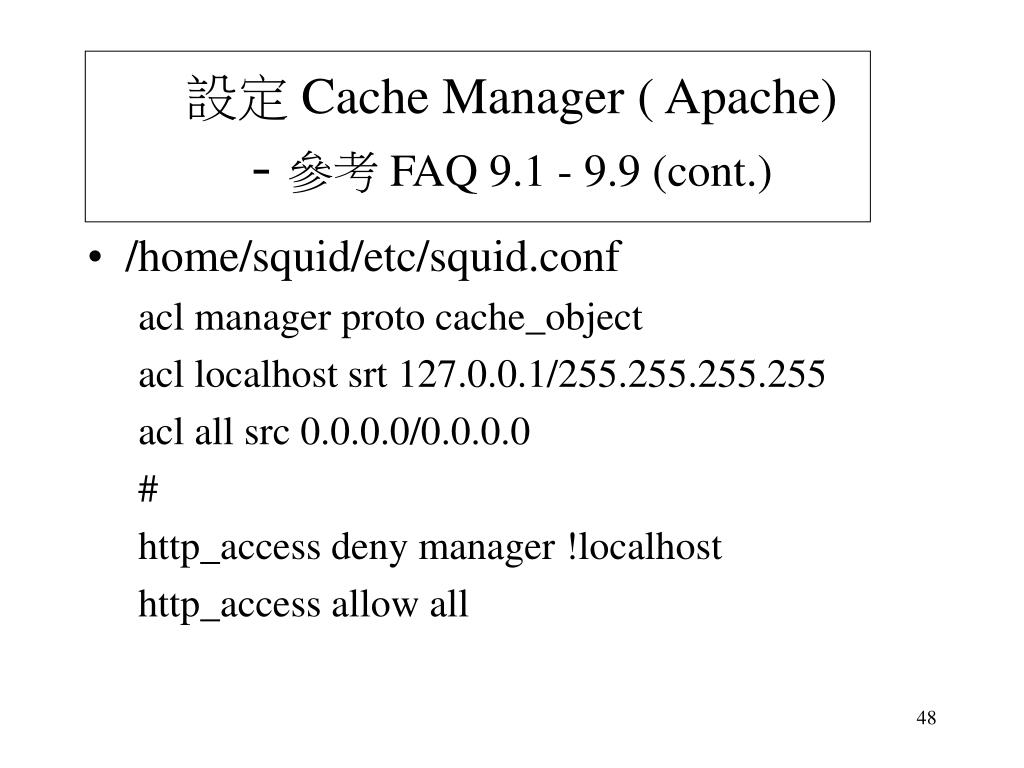

  48. 設定 Cache Manager ( Apache)- 參考 FAQ 9.1 - 9.9 (cont.) • /home/squid/etc/squid.conf acl manager proto cache_object acl localhost srt 127.0.0.1/255.255.255.255 acl all src 0.0.0.0/0.0.0.0 # http_access deny manager !localhost http_access allow all

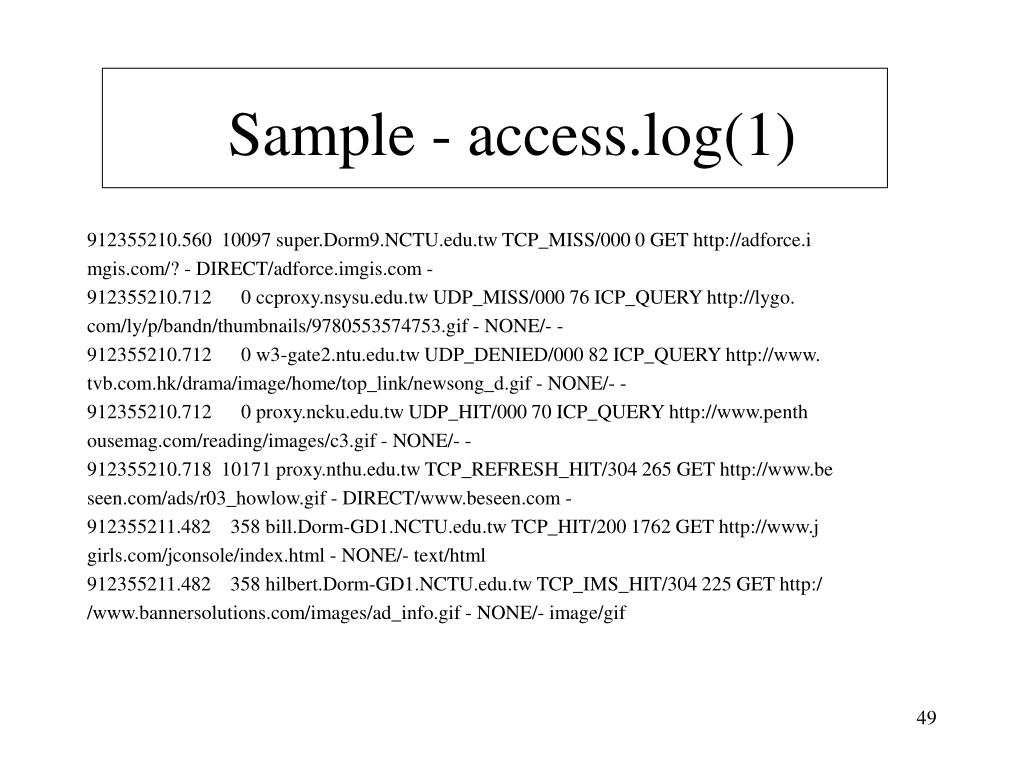

  49. Sample - access.log(1) 912355210.560 10097 super.Dorm9.NCTU.edu.tw TCP_MISS/000 0 GET http://adforce.i mgis.com/? - DIRECT/adforce.imgis.com - 912355210.712 0 ccproxy.nsysu.edu.tw UDP_MISS/000 76 ICP_QUERY http://lygo. com/ly/p/bandn/thumbnails/9780553574753.gif - NONE/- - 912355210.712 0 w3-gate2.ntu.edu.tw UDP_DENIED/000 82 ICP_QUERY http://www. tvb.com.hk/drama/image/home/top_link/newsong_d.gif - NONE/- - 912355210.712 0 proxy.ncku.edu.tw UDP_HIT/000 70 ICP_QUERY http://www.penth ousemag.com/reading/images/c3.gif - NONE/- - 912355210.718 10171 proxy.nthu.edu.tw TCP_REFRESH_HIT/304 265 GET http://www.be seen.com/ads/r03_howlow.gif - DIRECT/www.beseen.com - 912355211.482 358 bill.Dorm-GD1.NCTU.edu.tw TCP_HIT/200 1762 GET http://www.j girls.com/jconsole/index.html - NONE/- text/html 912355211.482 358 hilbert.Dorm-GD1.NCTU.edu.tw TCP_IMS_HIT/304 225 GET http:/ /www.bannersolutions.com/images/ad_info.gif - NONE/- image/gif

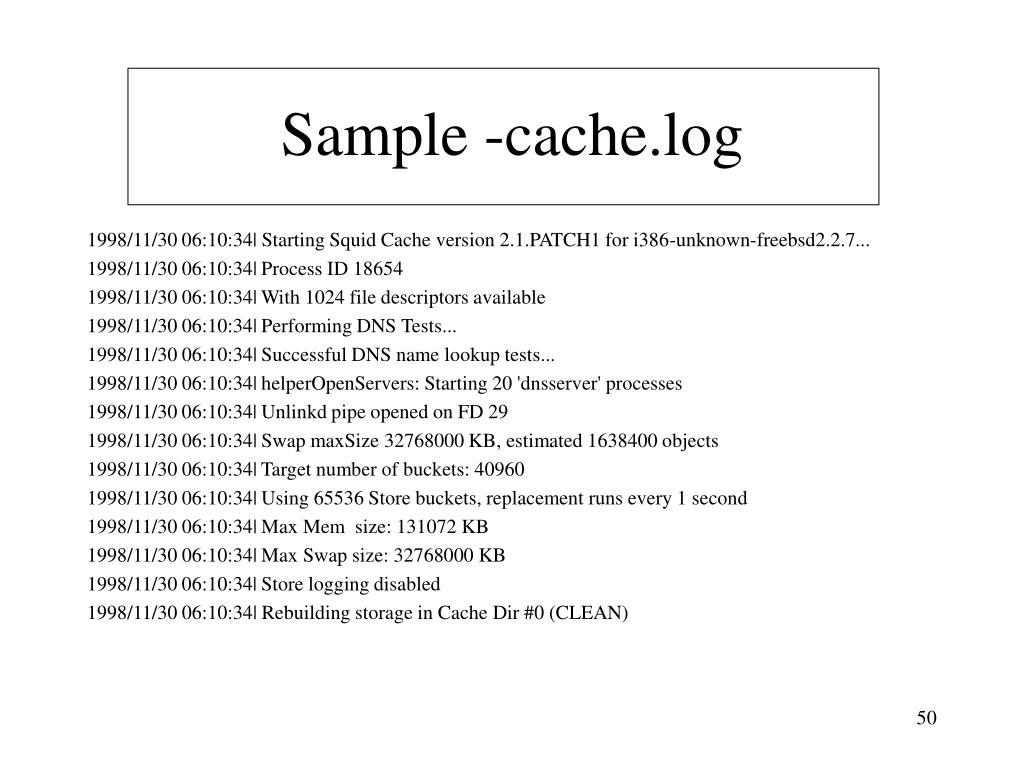

  50. Sample -cache.log 1998/11/30 06:10:34| Starting Squid Cache version 2.1.PATCH1 for i386-unknown-freebsd2.2.7... 1998/11/30 06:10:34| Process ID 18654 1998/11/30 06:10:34| With 1024 file descriptors available 1998/11/30 06:10:34| Performing DNS Tests... 1998/11/30 06:10:34| Successful DNS name lookup tests... 1998/11/30 06:10:34| helperOpenServers: Starting 20 'dnsserver' processes 1998/11/30 06:10:34| Unlinkd pipe opened on FD 29 1998/11/30 06:10:34| Swap maxSize 32768000 KB, estimated 1638400 objects 1998/11/30 06:10:34| Target number of buckets: 40960 1998/11/30 06:10:34| Using 65536 Store buckets, replacement runs every 1 second 1998/11/30 06:10:34| Max Mem size: 131072 KB 1998/11/30 06:10:34| Max Swap size: 32768000 KB 1998/11/30 06:10:34| Store logging disabled 1998/11/30 06:10:34| Rebuilding storage in Cache Dir #0 (CLEAN)
