  1. 第二章 AutoMod基本操作與簡介 AutoMod

  2. 第一節 AutoMod基本操作 （1/2） • AutoMod環境 • 開啟AutoMod • 建構模式 • 執行模式 • 啟動模擬/暫停模擬 • 調整模擬動畫速度 AutoMod

  3. 第一節 AutoMod基本操作 （2/2） • 3-D模擬動畫開關轉換 • 改變視野(view) • 控制快速鍵 • 關閉AutoMod • AutoMod學生版限制 • AutoMod學生版與專業版之切換 AutoMod

  4. AutoMod 檔案系統 程序系統 子系統 執行系統 分析系統 子模式 自動倉儲系統 路線移動系統 輸送帶系統 天車系統系統 橋式起重機系統 管線與儲存槽系統 第二節 AutoMod基本架構 AutoMod

  5. 第三節 AutoMod基本概念 • 程序系統(Process System) • 搬運系統(Movement System) • Loads • 擺放Loads的區域(Territory)和空間(Space) • 系統命名習慣 • Entity命名習慣 AutoMod

  6. 第四節 範例練習 （1/2） • 模組一：AutoMod的簡介 - 建構你的第一個AutoMod模式 • 系統概況：本模式主要模擬貨車進入工廠的停車場的作業，系統的效能主要為工廠大門檢核資料文件的使用率，以及停車空間的數量。 • 系統描述：假設貨車以指數分佈平均每6分鐘的速度到達一部，在進入工廠前需在門口查核文件，所需時間為常態分配平均5分鐘，標準差為1分鐘。在進入工廠後停在有四個停車位的停車區卸貨，平均每部車卸貨時間為均勻分配15 – 25分鐘，之後貨車即離開工廠。 AutoMod

  7. 第四節 範例練習 （2/2） • 在建模完成後，以Run Control設定模擬8小時，分析： • 文件查核區域的使用效率(Util) • 將卸貨停車區空間由改為2及6，並記綠各別的使用效率(Util)、平均數量(Average)、平均卸貨時間(Av_Time)及平均等待時間(Av_Wait)。 AutoMod

  8. The End AutoMod

  9. AutoMod環境 • 在整個AutoMod軟體中，主要可分成兩個環境： • 編輯環境 • 提供使用者建構模式的環境及各項參數的設定。 • 模擬環境 • 可利用模擬環境進行模擬以獲得相關的統計資料，並將模式以動畫方式呈現。 AutoMod

  10. 執行模式 （1/3） AutoMod

  11. 執行模式 （2/3） • 執行模式視窗分成三個部分 • 模擬視窗 • 此視窗顯示出模式的佈置(layout)並以3-D動畫方式呈現。 • 狀態視窗(status) • 此視窗顯示出目前模擬時間及模擬狀態是處於中斷或正在進行中。 • 訊息視窗(message) • 此視窗顯示出關於此模式執行過程中的輸出或錯誤的訊息。 AutoMod

  12. 狀態視窗 訊息視窗 模擬視窗 執行模式 （3/3） AutoMod

  13. 啟動模擬/暫停模擬 （1/2） AutoMod

  14. 啟動模擬/暫停模擬 （2/2） AutoMod

  15. 調整模擬動畫速度 （1/2） AutoMod

  16. 改變模擬動畫的速度 調整模擬動畫速度 （2/2） AutoMod

  17. 3-D模擬動畫開關轉換 （1/2） AutoMod

  18. 3-D模擬動畫開關轉換 （2/2） AutoMod

  19. 旋轉X軸 放大縮小 旋轉Y軸 改變視野(view) （1/4） AutoMod

  20. 平移圖形 放大縮小 旋轉圖形 改變視野(view) （2/4） AutoMod

  21. 改變視野(view) （3/4） • View Control視窗中相關選項說明如下： • Rotate：圖形圍繞不同軸線(X,Y,Z)旋轉。 • Translate：圖形沿著不同軸線(X,Y,Z)移動。 • Child Windows on Top：勾選此選項後，可以讓Process system視窗及View Control視窗置於所有視窗的最上面。 • Solid：勾選此項後所有實體都將會變成實體(Solid)的，若清除此項則所有實體都將變成線框架構(Wire-frame)。 • Friction：勾選此項，當你在調整調整圖形大小或旋轉圖形時，滑鼠放開改變即停止，反之若清除此項，當你在調整調整圖形大小或旋轉圖形時，必須按空白鍵或去勾選Friction選項，其改變動作才會停止。 AutoMod

  22. 改變視野(view) （4/4） • Axis Display：若勾選此項可將X、Y、Z軸線顯示出來。 • Top：從正Z軸方向觀察實體。 • Front：從負Y軸方向觀察實體。 • Bottom：從負Z軸方向觀察實體。 • Back：從正Y軸位址觀察實體。 • Right Side：從正X軸位址觀察實體。 • Left Side：從負X軸位址觀察實體。 • Create Views：透過此選項可以建立一個適當的視野，並儲存起來以供下次使用，不需浪費時間再做一次調整。 • Set Limits：此選項允許調整編輯介面中，格線區域大小。 AutoMod

  23. 快速鍵 控制快速鍵 （1/2） AutoMod

  24. 控制快速鍵 （2/2） AutoMod

  25. 關閉AutoMod （1/2） AutoMod

  26. 關閉AutoMod （2/2） AutoMod

  27. AutoMod學生版限制 （1/4） • 在AutoMod的學生版中建構模式會有實體上的限制，一個模式中實體不能超過200個，而11.0版以前的版本限制為100個，這些實體指的就是如人員、設備、儲存區等等。 • 若要檢查模式中實體的數量可藉由下列步驟來進行： AutoMod

  28. AutoMod學生版限制 （2/4） AutoMod

  29. AutoMod學生版限制 （3/4） • 當你載入一個模式或者去執行、儲存、增加實體到一個實體數量大於200的模式時，Entity Limit Status視窗就會出現。另外當你在建構模式時，實體若到達可用實體的50%、75%及最後10個時，Entity Limit Status視窗也會出現提醒你。如果你希望不要出現Entity Limit Status視窗，可以選擇Disable Warnings的選項來關閉它。 AutoMod

  30. AutoMod學生版限制 （4/4） • 因此為了得到更詳細的實體資料，可以去選擇Show Entity Allocation的選項來得到相關資訊。 AutoMod

  31. 刪除 AutoMod學生版與專業版之切換 （1/3） • 假設AutoMod是安裝在C:\AutoMod目錄底下，在該目錄下會有一個lib的資料夾，如下圖所示，進入該資料夾後，將有ASI.xx.xx的檔案刪除，再重新啟動，則會出現Authorizatioin視窗。 AutoMod

  32. AutoMod學生版與專業版之切換 （2/3） • 在上面的Authorization視窗，我們可以根據需求點選所要設定的版本。例如若要設定為單機專業版則點選Password Version，若要定義為Server專業版則點選License Server，若要定義為學生版則點選Student Version即可。 AutoMod

  33. AutoMod學生版與專業版之切換 （3/3） • 底下的License Server的對話視窗中，只要輸入License Server Name即可；若點選Password Version則會出現輸入授權碼(Authorization Codes)的對話視窗，使用者需根據購買專業版時，公司所給予的授權碼輸入textbox中，並檢查其checksum與所附的是否相同，若有不同一定是輸入錯誤所致。若點選學生版則會自動進入AutoMod，但會有學生版使用上的限制。 AutoMod

  34. 程序系統 (Process System) （1/2） • 一個AutoMod的模式(model)原則上只有一個程序系統(Process System)，但可以有很多子系統(sub-systems)，且該程序系統可包含很多程序(Processes)。 AutoMod

  35. Process(流程程序)：模式中控制Loads移動的程序，一個模式雖然只有一個程序系統，但該程序系統可包含一個以上的Process，也是撰寫程式邏輯的地方。 Loads(工作主體)：模式中模擬的主體，如零組件、原物料、顧客等，以及設定各種Loads屬性(Attributes)的地方。 Resources(資源或設備)：模式中處理Loads所需要的資源，如機器設備、作業人員等，以及各種資源屬性設定的地方，如資源的個數、資源容量、加工時間等等。 States(狀態)：為顯現Resources或搬運系統在模擬過程中的各種狀態，可依系統預設的定義來顯現各種狀態，或自行定義各種所要呈現的狀態。如Resources是工作中、閒置中或維修中等，也可進行各種狀態的統計結果，如工作站或輸送帶之總作業時間、閒置作業時間、維修作業時間等。 Queues(等候區)：Process System中唯一的territory，也是模擬模式中Loads等待的區域，可當作為模式中的暫存區。 Order Lists(命令列表區)：一種邏輯暫存區，在配合作業需求下使Loads移動或等待的工具。可用來暫存Loads並使Loads在適當情況下，繼續其作業或被指示到其他的流程程序，也是將模式由推式(push-type)轉變成拉式(pull-type)的一種實體邏輯工具。 Blocks(區塊)：模式中用來控制長方體區塊內允許Entities數量的實體工具，以用來控制模式中Loads或車輛碰撞的情況。 Run Control(執行控制)：模擬時間、次數、統計資料等的設定。 Counters(計數器)：一種類似正整數變數的計數器，可當作資源的處理容量(capacity)來使用，或用來計算一連串的物品通過作業處理的數目，模式執行完畢後會有相關的統計資料。 Random streams(亂數串列)：亂數串列取樣的設定。 Subroutines(副程式)：不同的程序須處理相同的動作時，可使用subroutines以減少程序的撰寫，並使未來模式的維護更為便利，與一般程式中的副程式有相同的用途。 Source Files(程式來源檔案)：用來撰寫模式程序(procedures)及functions與Subroutines的地方。 Label(標籤)：可用來將模擬的訊息，動態資訊顯示在模式執行的視窗上的一種實體工具。 Tables(資料表格)：可將模擬所得到變數的資料，以頻率表格(frequency classes)的方式將資料分類排序，與一般統計上所用的histogram有相似的功能，但允許我們作詳細的設定。 Type(格式)：為一種屬性、變數及函數的輸入標準格式。 Variables(變數)：模式中全域型變數(global variables)的設定，模式執行完畢後AutoMod並不會統計其值。 Functions(函數)：用來啟動某種作業進行或是數學運算的一種集合指令，與一般程式中的函數有相同意義，只是AutoMod內定了很多系統的Functions，能以程式的方式呼叫，以進入到模擬事件(event)或狀況(status)的階層，對模式作進一步彈性與深入的控制。 Business graphics(商業統計圖表)：提供如pie chart、bar chart、time line等模擬過程中變數或Entity屬性的動態統計數據圖表。 程序系統 (Process System) （2/2） AutoMod

  36. 子系統(sub-system) （1/2） • 子系統中主要分為軌道搬運系統(Path Mover)、輸送帶系統(Conveyor)、天車系統(Bridge Crane)、自動倉儲系統(AS/RS)等等。每一個系統皆是各別獨立的，可以根據模擬的需要及狀況增加一個至數個搬運系統。 AutoMod

  37. 子系統(sub-system) （2/2） • 各個系統主要包含了一些如下的設定 • 路徑建立：物料搬運系統路線建立，如直線、彎道和匯合、分支點，以及路徑的寬度、長度等。 • 搬運車輛性能設定：載貨量、速度、加速度、迴旋速度及存取貨的時間等的設定。 • 與製程相關的存取貨控制點和停車控制點的設定：每個控制點之容量、避免碰撞之安全距離等的設定。 • 車輛之派工法則：設定車輛在何處尋找工件、原物料、何時該停車或何時可以接受搬運任務等，可在系統中直接設定，或以函數(functions)或副程式(subroutine)的方式建立法則。 AutoMod

  38. 執行系統 • 執行系統主要是對AutoMod所建構的模式，經由編譯(Complier)和連結(Link)之後的執行程式。根據使用者所建構出的模式呈現出立體的實體圖，模擬現場狀況，可如第一節的介紹進行操作，如變大變小、平移、旋轉、模擬動畫速度的設定等。 AutoMod

  39. 統計分析系統 • AutoMod有一些外加的軟體工具以加強AutoMod的功能，其中AutoStat為AutoMod外掛的統計分析軟體，可協助我們透過簡單的設定對AutoMod所建立的模擬模式，進行如第一章所述的實驗設計與統計分析。 AutoMod

  40. 檔案系統 • 在AutoMod模式檔案架構圖中，可將一個AutoMod模式檔案分成三種模式，第一種是.arc的資料夾，第二種是.dir的資料夾，第三種是.exe的執行檔。 • 在AutoMod中有兩個方法可以儲存一個模式：Export and Save。 • Export等於是將整個模式以文字檔的格式複製到資料夾中，並且可以把它視為一個備份的動作。因此.arc資料夾可整個傳送到別台機器上執行，.arc檔也比.dir檔小，在儲存上更不佔空間。因此當你對模式作更新時請記得做Export動作，以更新所儲存的檔案資料。 • Save也可以做儲存模式的動作，而儲存時所做更新只針對.dir中的資料，因此若你想對模式做部分改變，但又不確定此改變是否要保留下來，你可以Save的方式儲存，若執行過後不想保留剛剛的改變，可以重新讀取.arc中的檔案，以回復到未改變前的情況。 AutoMod

  41. 程序系統 (1/2) • 一個Process可以視為一個Process System的一個程序(procedure)，此程序定義了Loads在模擬期間某階段的活動。因此Loads藉由Process中的指令來執行其相關的動作。舉例來說，像是使用相關Resource或是移動到Queue中等等的動作。 • 進一步的來說明，假設我們要摸擬一個汽車製造廠整體的製造過程，我們建立一個Model，且該Model只有一個Process System，但其中可能包含很多程序，如檢驗、維修等，皆可視以Process System中的Process程序來建構。 AutoMod

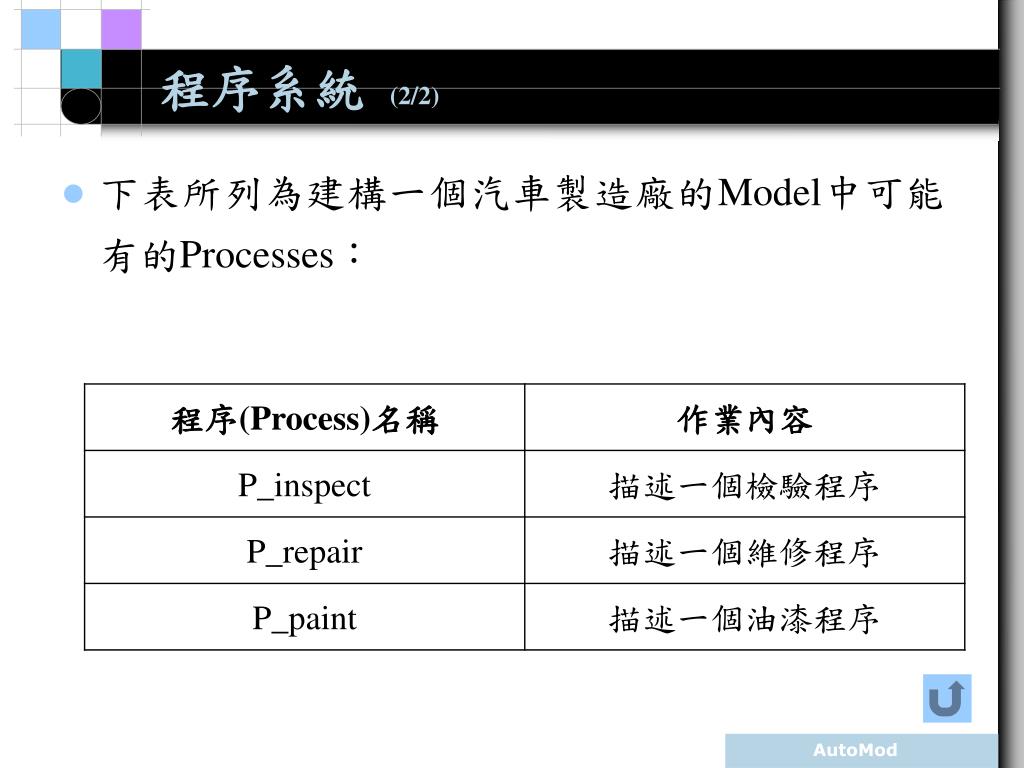

  42. 程序系統 (2/2) • 下表所列為建構一個汽車製造廠的Model中可能有的Processes： AutoMod

  43. 搬運系統 • 在AutoMod中提供了很多種的運送系統來做Loads搬運的動作，這些系統包括如下： • Conveyor：輸送帶系統。 • Path Mover：軌道搬運系統。 • Power & Free：天車系統，廣泛的被運用在汽車製造廠。 • AS/RS：自動倉儲系統。 • Bridge Cranes：橋式起重機系統。 • Tanks & Pipes：管線系統。 AutoMod

  44. Loads • 我們可將Loads視為我們要在該模擬系統中觀察活動的主體，在一個工廠中可以把它視為工廠中的物料、半成品、或成品等，在百貨公司中你可以把它視為在百貨公司來往穿梭的消費者，Loads相對應到現實生活中的角色為何，端視你對該模擬系統所要觀察的主體為何。 • 由於AutoMod是以一種Load-driven的概念在模式中以程序來驅動Loads而達成模擬的目的。因此每個Model一開始都必須有Loads自某一Process產生。 AutoMod

  45. 擺放Loads的區域(Territory)和空間(Space) • 區域(territory)就是一個Load可以實體存在Model中的地方，當Loads擺放在這些區域時，代表Loads的圖形就會顯示在模擬執行的視窗中。在AutoMod中，可供Loads擺放的區域有： • Process系統中的Queues • Path Mover系統中的Vehicles • Conveyor系統中的Sections • AS/RS系統中的S/RM AutoMod

  46. 系統命名習慣 • 當你在模式中新增不同系統時，建議你使用下列的命名方式，以便當你的系統日益增多時更容易分辨。 AutoMod

  47. Entity命名習慣 • 為使程式的可讀性增加，AutoMod建議當你在為模式中的Entity命名時，可以盡量使用Entity type的字首來命名，此種方式將有利於你在日後能更容易辨識該Entity是屬於何種型態。 AutoMod
