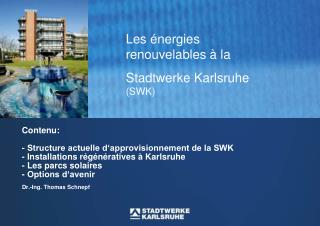

  1. Les énergies renouvelables à la Stadtwerke Karlsruhe (SWK) Contenu:- Structure actuelle d‘approvisionnement de la SWK- Installations régénératives à Karlsruhe- Les parcs solaires- Options d‘avenir Dr.-Ing. Thomas Schnepf

  2. KVVHKarlsruher Versorgungs-,Verkehrs- und Hafen GmbH (Holding) Port du RhinDomaine d‘activité autonome Participation: 100 % Stadt Karlsruhe VBKVerkehrsbetriebeKarlsruhe GmbHParticipation:100 % KVVH GmbH Planungs- und Baugesellschaften StadtwerkeKarlsruhe GmbHélectricité, gaz naturel, chaleur, eau potable Participations:80 % KVVH GmbH20 % EnBW AG Groupe de prestations de services communales • KBG - Karlsruher Bädergesellschaft mbHParticipation: 100 % KVVH GmbH • KASIG - Karlsruher Schienen-Infrastruktur-Ges.Participation: 100 % KVVH GmbH

  3. Stadtwerke Karlsruhe GmbHélectricité, gaz naturel, chaleur, eau potable KES – Karlsruher Energie-service GmbH TelemaxX Telekom-munikations GmbH SWK-Regenerativ-Verwaltungs-GmbH Stadtwerke Karlsruhe Netze GmbH PS Project Systems GmbH & Co. KG Die Stadtwerke Karlsruhe und wichtige Beteiligungen 100% 100% 50% 42% 40%

  4. Mix pour la production d‘électricité (flottement annuel des chiffres) Autres EnR Énergie nucléaire Installations EnR Dont à Karlsruhe Env.1,5 % Autres fossiles Gaz naturel charbon Deutschland A Karlsruhe: env. 1.600 GWh

  5. Provenance du „NatuR-Strom“ • 100% des énergies régénératives • En majorité des centrales hydroélectrique en Autriche L‘origine est vérifiée par des experts indépendants de TÜV Süd

  6. Installations de production d‘énergie régénérative à Karlsruhe • Env.1.500 installations solaires thermiques • (programme de subventions SWK) • Plus de 700 installations photovoltaiques- toits ensoleillés de l‘administration SWK, 50 kW • (1ere installation av. participation citoyenne 1999) • Parc solaire I, 840 kW, 10 installations - Parc solaire II, 540 kW, 6 installations - Parc solaire III, ca. 1400 kW, ca.10 Anl. • - ZKM, 100 kW, 1997(courant continu pour le tramway) • Utilisation du gaz sur la décharge-Ouest- 2 BHKWs, je 375 kWel- Utilisation de la chaleur d‘échappement pour le dépôt tramways • Décharge Est- Utilisation de la décharge et du gaz bio- Chaudière de bois-déchet • - Utilisation chaleur pour quartier habitation Installation ZKM 2 installations énergie hydraulique - Moulin Appenmühle, max. 40 kW - Moulin Obermühle, max. 45 kW 5 installations énergie éolienne - Hofgut Maxau, 110 kW - Deponie West, 2 *750 kW, 1*1.500 kW - Schule Kleinstanlage Env. 150 pompes à chaleur(en partic. Programme de subventions SWK)

  7. Energies renouvelables: Installations photovoltaiques (PV)

  8. Etape importante: 10 ans des Toits ensoleillés Karlsruhe • 1999 : 1ere grosse installation av. participation citoyenne en Allemagne sur le toit du siège du Stadtwerke Karlsruhe • 150 pionniers du solaire de Karlsruhe participent

  9. Etape importante: SOLEIL A L‘ECOLE Les écoles gagnantes profitent d‘une installation PV de 3 kW 1999 • Heinrich-Hertz-Schule • GHS Grötzingen • St. Dominikus Gymnasium 2003 • Europäische Schule • Grundschule Wolfartsweier • Carl-Engler-Schule 2007/2008 • Adam-Remmele-Schule • Schulzentrum Neureut • Goethe-Gymnasium 2011: • Oberwaldschule Durlach • Fichte Gymnasium • Otto-Hahn-Gymnasium

  10. Etape importante: La plus jolie installation PV d‘Allemagne ? Voile solaire, asservi 3 x 5,25 kW Rendement: ca. + 20 %

  11. Etape importante: Initiative Photovoltaique 2005 • PV-PRIVE petites installations pv à un prix fixe • PV-INDUSTRIE solutions individuelles PV-PROFI Conseil, Conception, Marchés publics, Construction • PV-MEGA • Construction et gestion de grosses installations PV (20 - >100 kW) Installations avec participation citoyenne pour • particuliers et instititions • Stadtwerke comme maître d‘oeuvreVente des installations à des sociétés de participation Rendements intéressants

  12. La structure des projets avec participation SWK-Regenerativ-GmbH & Co. KG – Solarpark N Le commandité Les commanditaires (sociétaires) SWK-Regenerativ-Verwaltungs-GmbH Responsabilité Gestion Investisseurs avec x parts à 2.000,- € 100% Stadtwerke Karlsruhe GmbH

  13. Le parc solaire I: env. 180 propriétaires de parts, env. 2 Mio. € capital société

  14. Parc solaire I: écharge Ouest 432 kW, Cadmiumtellurid-Dünnschichtzellen (5.184 m²)

  15. Parc solaire I / VBK (3 parties de l‘installation): VBK-Betriebshof West 64 kW, Cadmiumtellurid-Dünnschichtzellen (737 m²) und 45 kW,micro­amorphe Tandem-Silizium-Dünnschicht-Module (557 m²)

  16. Le parc solaire II:env.. 140 propriétaires de parts, env. 1,2 Mio. € capital société

  17. SWK-Regenerativ-GmbH & Co. KG – Parc solaire II Installation du parc avec env. 540 kW- env. 140 propriétaires privés de parts - construit de 2007 jusqu‘à fin 2008 GHS Grötzingen, 44 kW, polykristalline Module VBK Ost (Gerwigstraße) À gauche: bât. maintenance, 66 kW, polykristalline Module À droite: bât. dépôt, 175 kW, Cadmiumtellurid-Dünnschichtzellen

  18. 4,8 % rendement attendu Le parc solaire III • Demande extraordinairement grande env. 200 citoyens ont participé(min. 2.000 Euro par part, max. 100.000 € par commanditaire) • 1,7 Mio. € paiement du capital par les commanditaires Volume d‘investissement: env.4 Mio. € • Puissance photovoltaique installée: env.1.400 kW • Versement total prognostiqué: env. 180 % du capital propre investi en 21 ans

  19. Vue d‘ensemble des installation du parc solaire III

  20. Lieu de l‘installation: toit du parking du Stadtwerke Puissance: 56 kW Solyndra-Dünnschichtmodule Puissance: 64 kW First-Solar-Dünnschichtmodule

  21. Centre scolaire Neureut • Mise en fonction • Décembre 2009 • Partie de l‘installation n° 1: • Solyndra-Module • Puissance: 11 kW, financé par „Sonne in der Schule“ et NatuRplus 1ere installtation du parc solaire III (Partie de l‘installation n°2): Puissance: 33 kW, First-Solar-Dünnschichtmodule, système de construction légère

  22. Anlagenstandort AVG-Güterhalle Busenbach Leistung: 246 kW Schüco Dünnschichtmodule, Leichtbausystem Dezember 2010 erschwerte Arbeitsbedingungen

  23. Anlagenstandort Kulissenlager Leistung: 288 kW Hyundai polykristalline Solarmodule, Leichtbausystem

  24. Großmarkt Karlsruhe: Importhalle 200 kW el

  25. Weitere Anlagenstandorte AVG-Abstellhalle Freudenstadt: Leistung 130 kW Yinglisolar monokristalline Module Fuhrparkhalle Amt für Abfallwirtschaft: Leistung 250 kW

  26. Evolution du photovoltaique à KarlsruhePuissance installée: aujourd‘hui env.18 MW Nombre: env. 1.000

  27. Veille sur Internet www.karlsruher-sonnendaecher.de

  28. Production d‘énergie à travers l‘énergie hydraulique: „Appenmühle“ Fischtreppe am Thomaswehr • Remise en service: Printemps 2000 • Puissance max. turbine: 40 kW • Coûts de construction: env.. 446.000 Euro (incl. Mesures de renaturalisation) • Turbine: Francis-Schacht • Env. 200.000 kWh/a • Dénivelé 2,8 m • Quantité d‘eau maximale: 1,8 m³/s • Generateur: Drehstrom-asynchron

  29. Energie éolienne: De la montagne des déchets à la montagne de l‘énergie • Hofgut Maxau 110 kW el • Mise en service Avril 97 • Typ Seewind 20/110 • Diamètre des rotors: 20 m • Hauteur des tours: ca. 35 m • WKA III 1,5 MW el. • Mise en service Avr. 02 • Typ Fuhrländer MD 77 • Diamètre rotors 77 m • Hauteru tour 85 m • Puissance 1,5 MWel • Fonctionne à partir de la vitesse du vent de 3,0 m/s • Vitesse du vent nominale 11,0 m/s • Arrête de fonctionner à partir de la vitesse du vent de 20,0 m/s • Poids total: 256 t • Invest 2 Mio Euro • WKA I & II 750 kW el • Mise en service: Déc. 99 / Juillet 2000 • Typ Seewind 52/750 • Diamètre rotors: 52 m • Hauteur tours: 65 et 74 m • Investissement 850 Teuro chaque

  30. Production d‘énergie à partir du gaz produit dans la déchetterie Utilisation du gaz de la déchetterie – Déchetterie Ouest Utilisation de la déchetterie et du gaz bio – Déchetterie Est

  31. Déchetterie Ouest (Müllberg = Energieberg) Déchetterie Ouest: 2 moteurs à gaz de 375 kW chaque Env.6 Mio. kWh/a el. Env.3 Mio. kWh/a th. Baisse CO2 : 10.000 t

  32. Déchetterie Est: 1 BHKW 375 kW el., 300 kW th. 1 chaudière à bois 700 kW th.

  33. Production d‘énergie à partir de la géothermie Quo Vadis ????............. …………………….Tout début est difficile

  34. KWK-Anlagen in Karlsruhe • Env.100 installtations-clientes Surtout aggégats de toits avec 5,5 kWel Total: env.1 MW el puissance Production délectricité évaluée à env. 3 Mio. kWh/a • Installations BHKW plus grandes KES (société d‘approvisionnement en chaleur de la SWK et VolksWohnung) env.. 6 BHKW‘s, puissance 50 - 450 kWel) Production délectricité évaluée à env. 5 Mio. kWh/a • HKW West 37 MW el, env. 20 Mio. kWh • Nouvelle installtation Stora Enso 45 MW, ca. 200-300 Mio. kWh

  35. Utilisation de la chaleur d‘échappement d‘une raffinerie pour le chauffage urbain à Karlsruhe Un projet de - Raffinerie d‘huile minérale du Rhin supérieur - Stadtwerke Karlsruhe GmbH Mit Unterstützung des

  36. MiRO – Raffinerie d‘huile minérale du Rhin supérieur Raffinerie d‘huile minérale à Karlsruhe: • La plus grosse raffinerie de carburant d‘Allemagne • Une des plus moderne et plus rentable d‘Europe • Sociétaires entre autres ConocoPhillips, Esso Ruhr Oel, Shell • Plus de 1.000 salariés • Raffinage de pétrole brut en produits d‘huile minérale de haute qualité comme l‘essence, Diesel, mazout, propylen und bitumen • Production totale env.. 16 Mill. tonnes par an

  37. Mise en service à venir de l‘installation de production de chaleur urbaine (Prognostic) Potentiel de chaleur restant pour la production de froid für avec machines d‘absorption du froid MiRO étape 1 MiRO étape 2 RDK 7 u. 8 HKW Ouest besoin en chaleur

  38. Options pour l‘approvionnement en énergie à venir • Renforcement des réseaux de chaleur urbaine - Construction d‘installation pour la climatisation avec la chaleur urbaine - Optimisation de l‘approvisionnement en chaleur urbaine • Renforcement de la cogénération décentralisée • Renforcement des installations régénératives - Renforcement du Photovoltaique à Karlsruhe (et dans la région) • Renforcement de l‘énergie éolienneà Karlsruhe: Potentiel < 10 MW dans la région: Ordre de grandeur100 MW  Nécessité de modification du „Regionalplan“Objectifs SWK: Diversification  dispersion des risques - Participation à des parcs éoliens régionaux: ca. 25 MW jusqu‘à 2020 Offshore: env. 25 MW jusqu‘à 2020 - Renforcement de l‘énergie hydraulique?? Participation à des centrales hydrauliques dans la région écluse Neuburgweier ???  Problème : acceptation, écologie ????

  39. Chance: chauffage à l‘électricité éolienne/ Renaissance du chauffage à base d‘électricité stockée la nuit • § 10a EnEV 2009: Interdiction dans les immeubles à partir de 5 appartements à partir de 2020 à Karlsruhe env. 1.330 appart. dans120 Objets (immeubles > 5 apparts) Pas d‘interdiction pour les nouveaux bâtiments, restriction à travers le facteur d‘énergie primaire • Exception: Respect des standards de l‘isolation (chaleur) selon WSV 1995 • Chauffages à base d‘électricité stockée la nuit à Karlsruhe au total: env. 2.000 Objets avec près de 5.000 appartements env. 40 GWh / a , env. 40 MW • Chance: Utilisation pour l‘optimisation du réseau; réglementation de rechargement intelligent pour compenser une alimentaion fluctuante, par exemple en dépendant de la disponibilité de l‘énergie éolienne • Konsequence: § 10a der EnEV 2009 doit être revu!

  40. Evolution de la structure d‘approvisionnement en électricité Construction Autre Vent offshore Vent onshore Gaz Charbon Travail Puissance Puissance Travail Puissance Travail
