  1. CONVERTIDORES CD-CA INVERSORES

  2. Inversores • Introducción • Inversor “push-pull” • Inversor semi puente • Inversor en puente completo • Inversor trifásico • Control de inversores de onda cuadrada • Conclusiones

  3. Introducción • Un inversor permite la transformación de corriente continua a alterna cuando en el lado de alterna sólo hayan receptores de energía • Existen diferentes tipos de inversores: a. monofásicos b. polifásicos

  4. Introducción

  5. Carga inductiva Un inversor debe de poder trabajar en los cuatro cuadrantes Consideraciones respecto al flujo de energía

  6. Inversores • Introducción • Inversor “push-pull” • Inversor semi puente • Inversor en puente completo • Inversores trifásicos • Control de inversores de onda cuadrada • Conclusiones

  7. Inversor monofásico con transformador (push-pull) • la tensión de salida depende no solo de la tensión de la fuente CD de entrada sino de la relación de N1/N2 del transformador utilizado • Los tiristores conducen en forma alternada • Utiliza un capacitor para realizar la conmutación de los tiristores • la forma de onda de la tensión de salida es rectangular aproximadamente

  8. Inversor “push-pull”: funcionamiento básico

  9. Inversor “push-pull”: circuito real

  10. inversores • Introducción • Inversor “push-pull” • Inversor semi puente • Inversor en puente completo • Inversor trifásico • Control de inversores de onda cuadrada • Conclusiones

  11. Inversor semi puente: funcionamiento básico • Típicamente se emplean señales de gobierno con ciclo de trabajo del 50% y complementarias en los dos interruptores • La tensión de salida es una onda cuadrada de amplitud VE/2

  12. Inversor semi puente: implementación práctica • Funcionamiento en cuatro cuadrantes diodos • Fuente única de CC divisor capacitivo • Aislamientotransformador

  13. Inversor en medio puente: formas de onda Carga R-L

  14. Semi puente

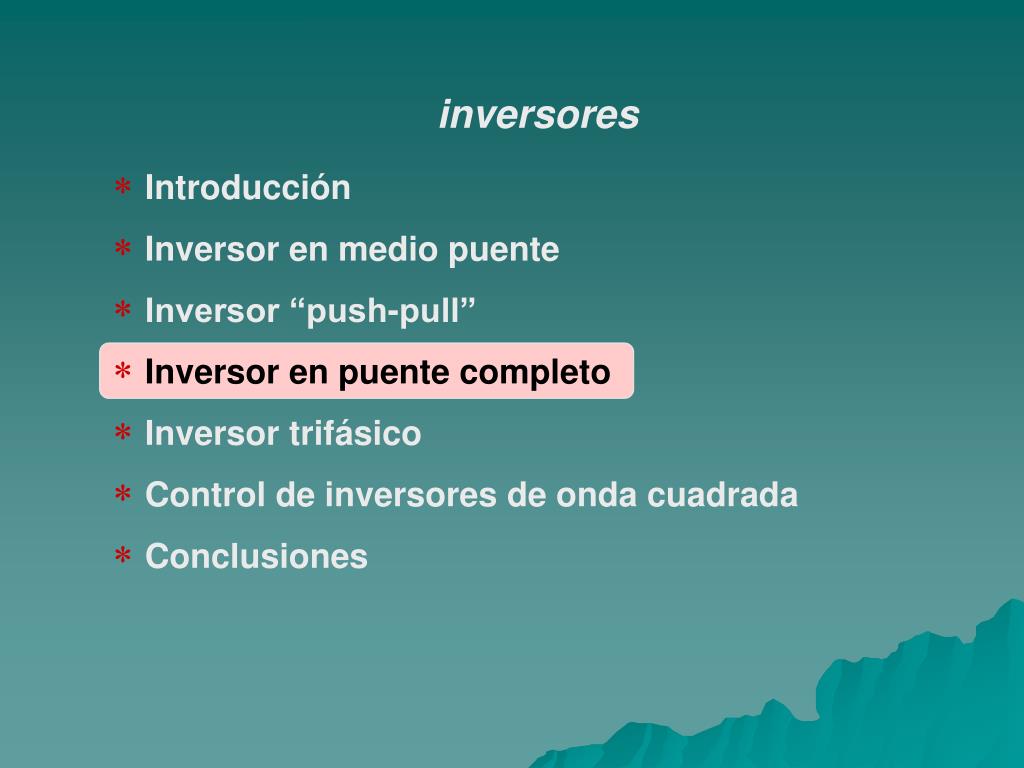

  15. inversores • Introducción • Inversor en medio puente • Inversor “push-pull” • Inversor en puente completo • Inversor trifásico • Control de inversores de onda cuadrada • Conclusiones

  16. Inversor en puente completo Cuatro interruptores:mayores posibilidades de control • Interruptores de la diagonal Q1-Q4 VS=+VE • Interruptores de la diagonal Q2-Q3 VS=-VE • Interruptores de la parte superior Q1-Q3 VS=0 • Interruptores de la parte inferior Q2-Q4 VS=0

  17. Inversor en puente completo: funcionamiento • Permite manejar el doble de potencia que un medio puente para el mismo esfuerzo en los interruptores

  18. Inversor puente completo
