  1. Penentuan Jarak Bambang Suhardi

  2. Jarak Euclidean

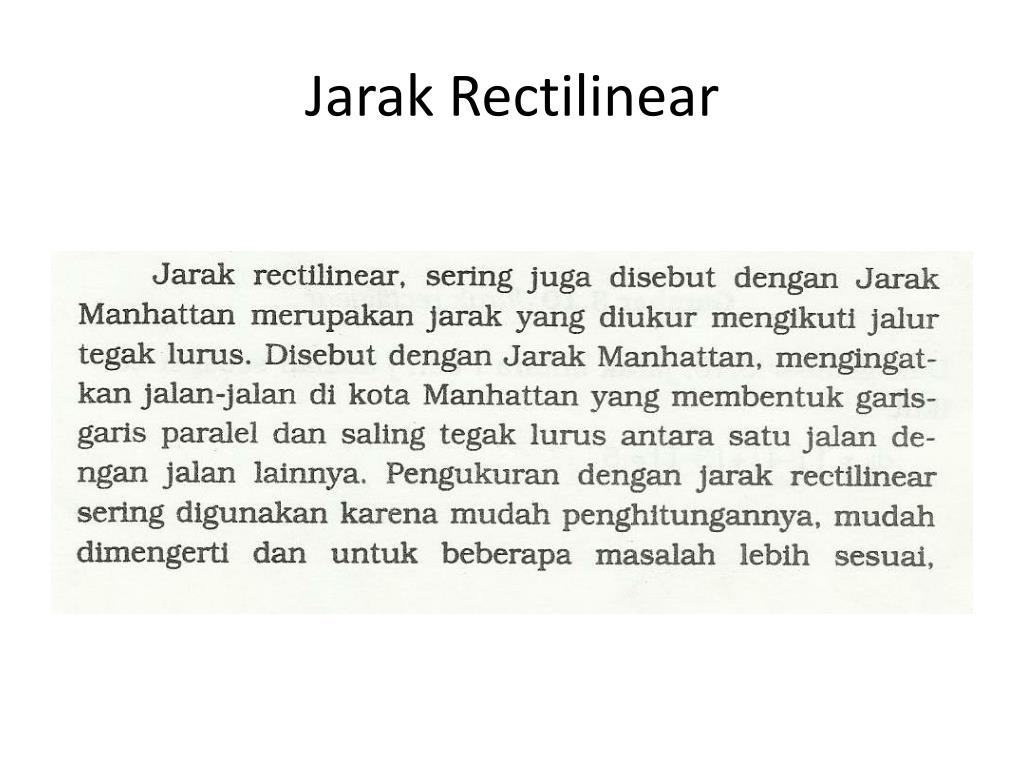

  3. Jarak Rectilinear

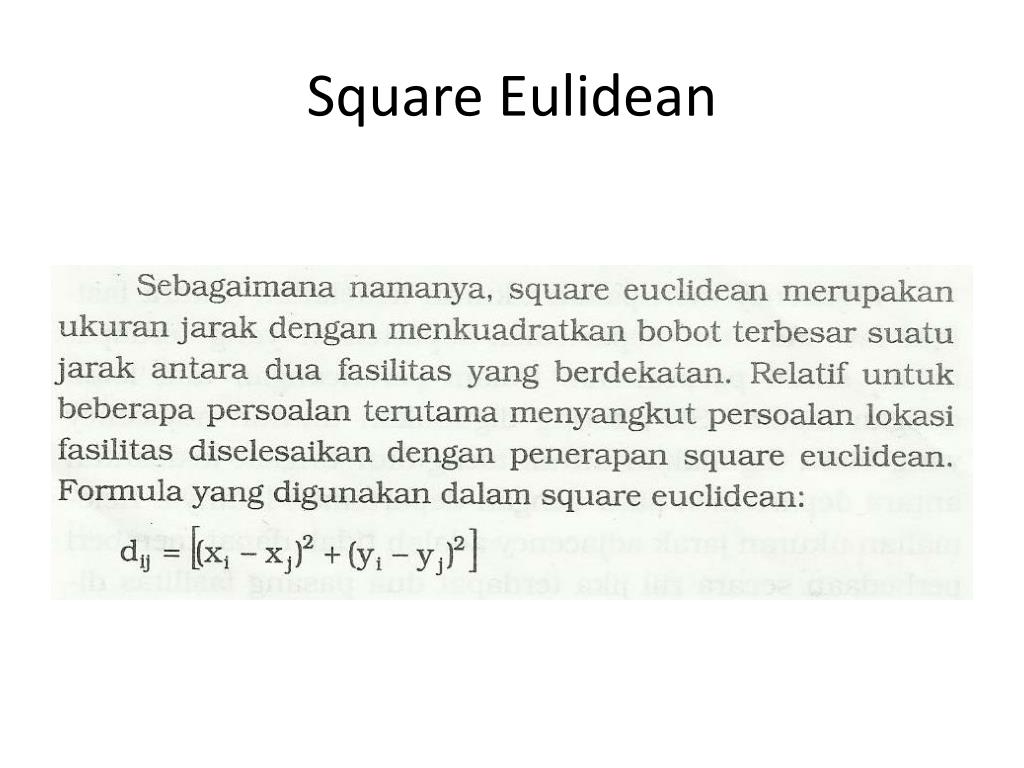

  4. Square Eulidean

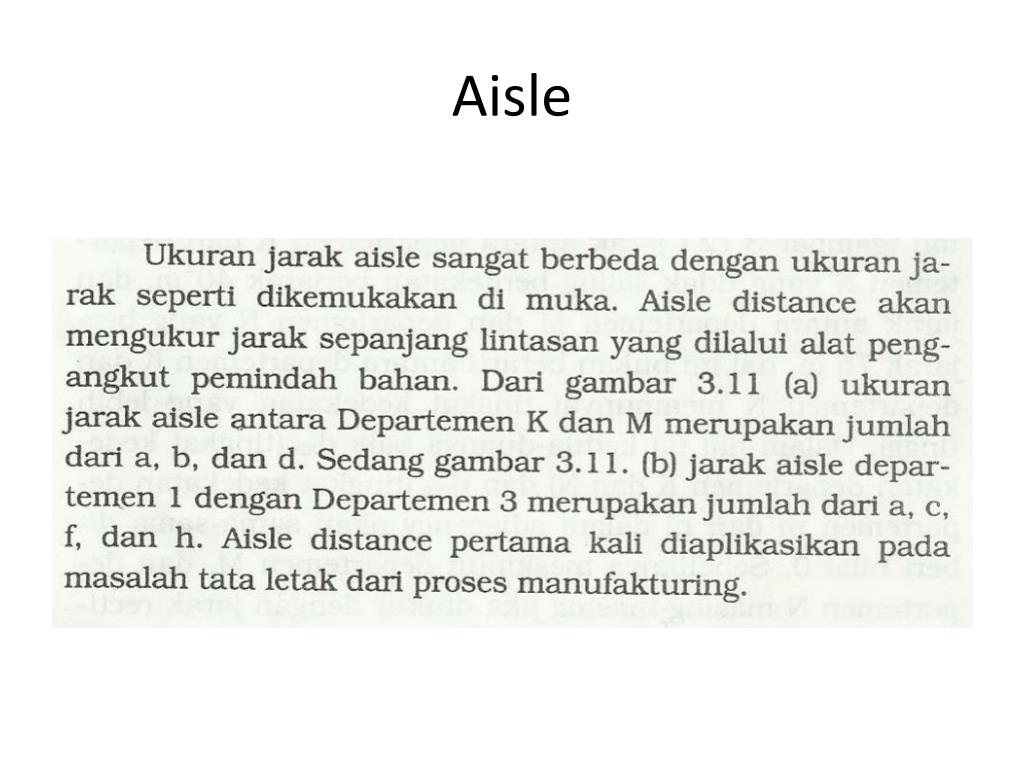

  5. Aisle

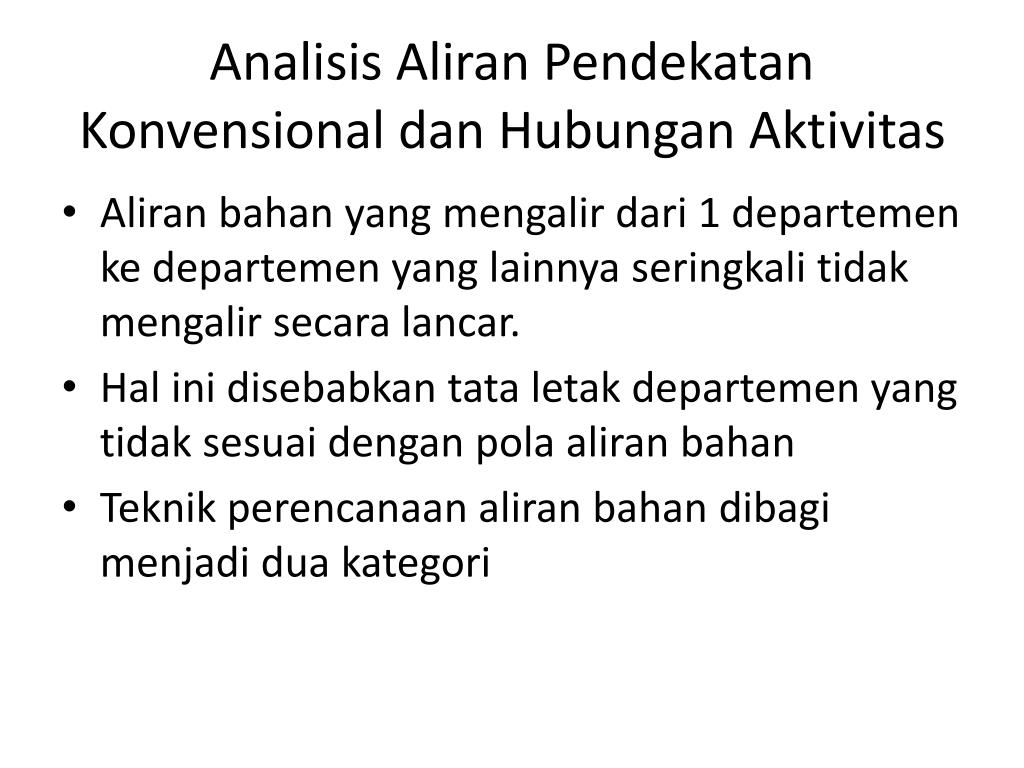

  6. Analisis Aliran Pendekatan Konvensional dan Hubungan Aktivitas • Aliran bahan yang mengalir dari 1 departemen ke departemen yang lainnya seringkali tidak mengalir secara lancar. • Hal ini disebabkan tata letak departemen yang tidak sesuai dengan pola aliran bahan • Teknik perencanaan aliran bahan dibagi menjadi dua kategori

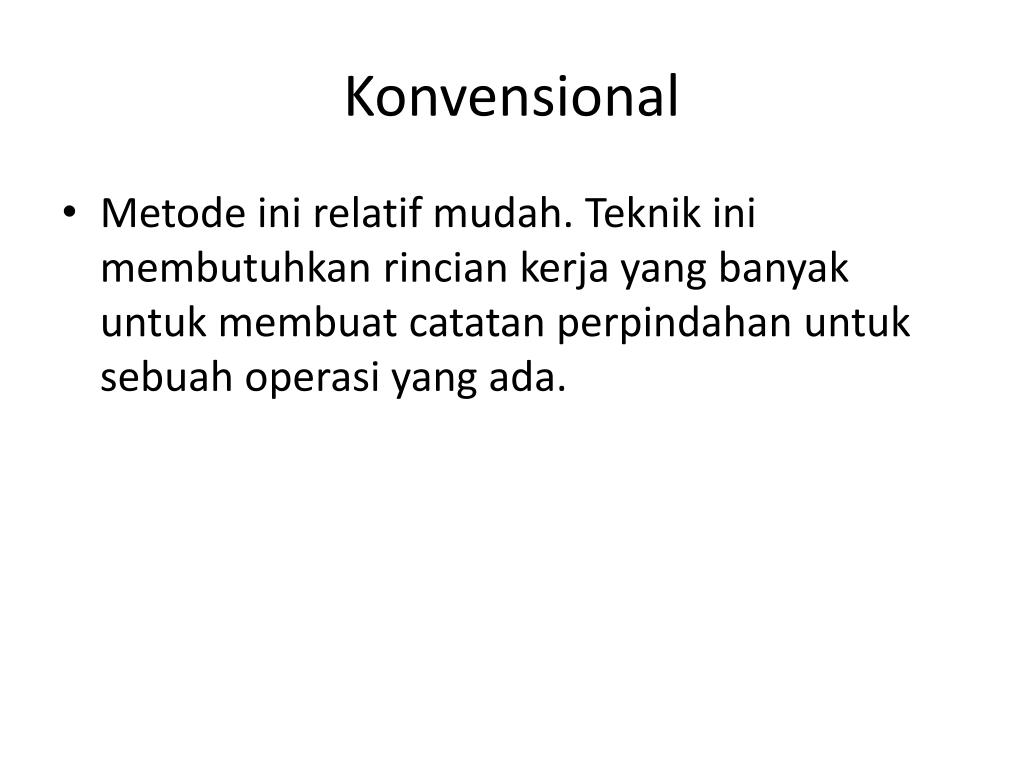

  7. Konvensional • Metode ini relatif mudah. Teknik ini membutuhkan rincian kerja yang banyak untuk membuat catatan perpindahan untuk sebuah operasi yang ada.

  8. Kuantitatif • Menggunakan metode matematika dan statistika . Selain itu juga menggunakan komputer

  9. Pendekatan Konvensional • Data yang diperlukan dalam menganalisis aliran bahan: • 1. jalur yang dilalui bahan antar departemen • 2. volume yang dipindahkan • 3. jarak yang ditempuh • 4. frekuensi perpindahan • 5. kecepatan perpindahan bahan • 6. biaya yang diperlukan untuk proses pemindahan bahan

  10. Metode yang Digunakan • Memakai peta kerja dan diagram. Peta kerja dan diagram yang digunakan: • 1. peta proses operasi • 2. peta perakitan • 3. peta aliran proses • 4. diagram alir • 5. from to chart

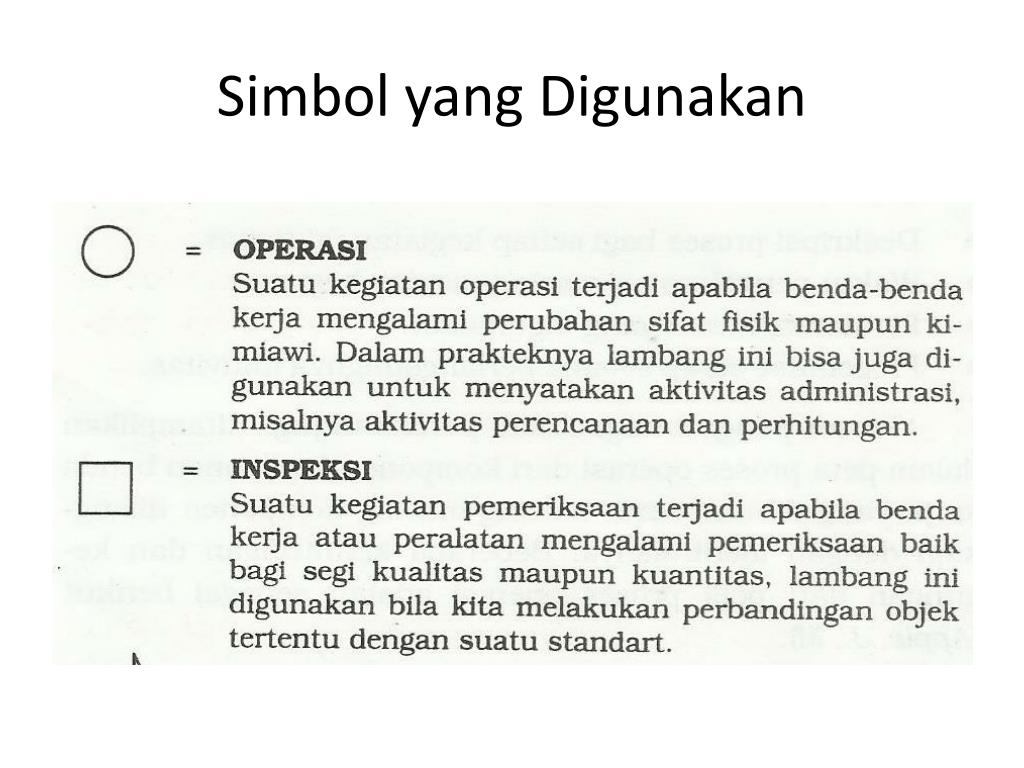

  11. Simbol yang Digunakan

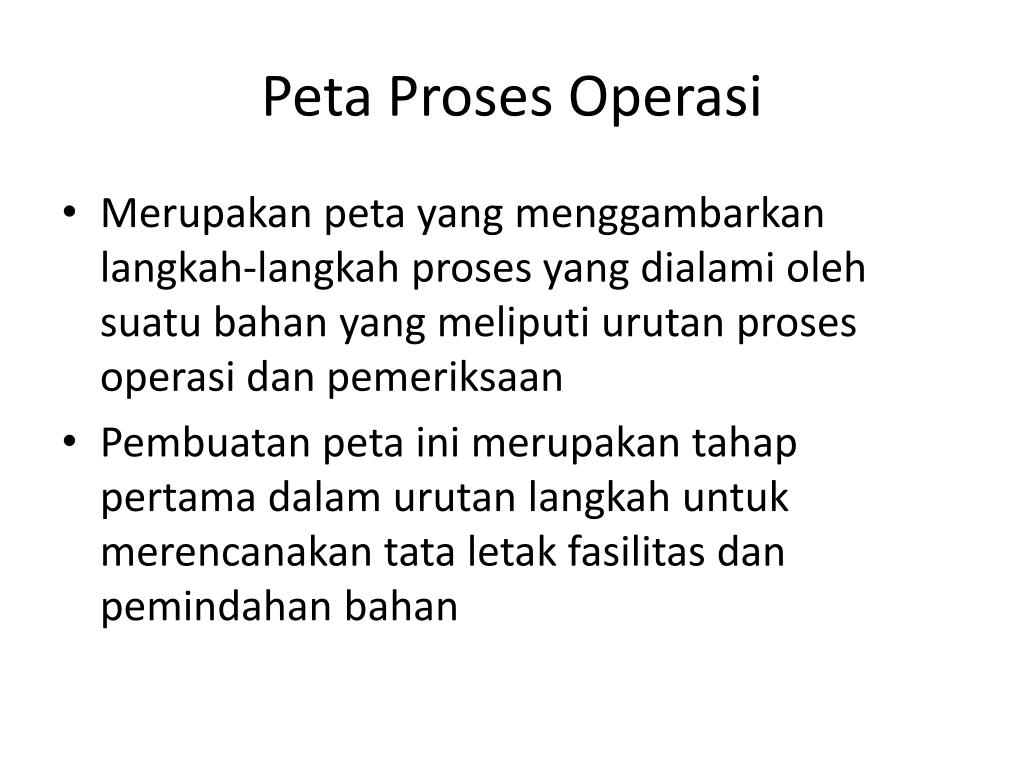

  12. Peta Proses Operasi • Merupakan peta yang menggambarkan langkah-langkah proses yang dialami oleh suatu bahan yang meliputi urutan proses operasi dan pemeriksaan • Pembuatan peta ini merupakan tahap pertama dalam urutan langkah untuk merencanakan tata letak fasilitas dan pemindahan bahan

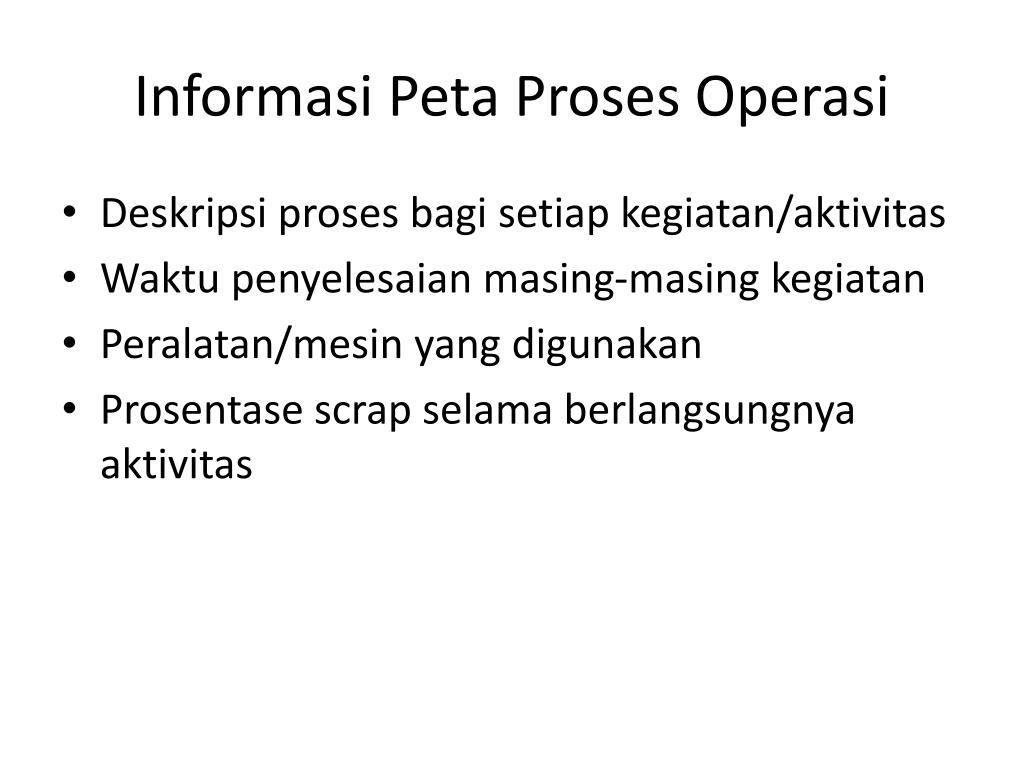

  13. Informasi Peta Proses Operasi • Deskripsi proses bagi setiap kegiatan/aktivitas • Waktu penyelesaian masing-masing kegiatan • Peralatan/mesin yang digunakan • Prosentase scrap selama berlangsungnya aktivitas

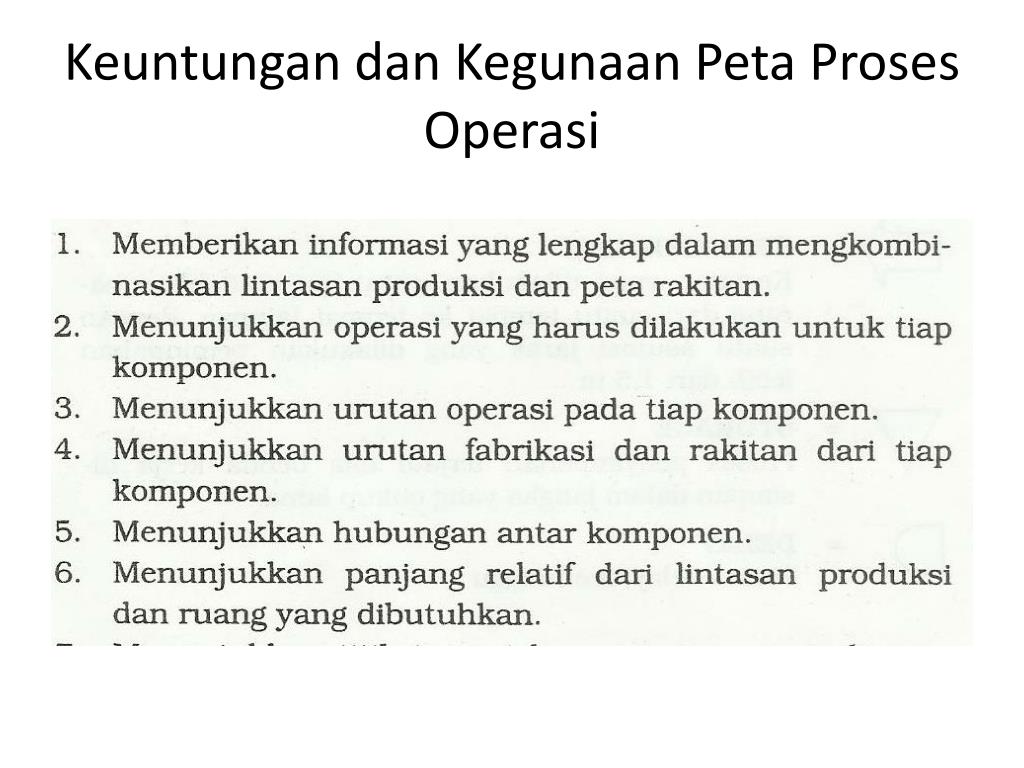

  14. Keuntungan dan Kegunaan Peta Proses Operasi

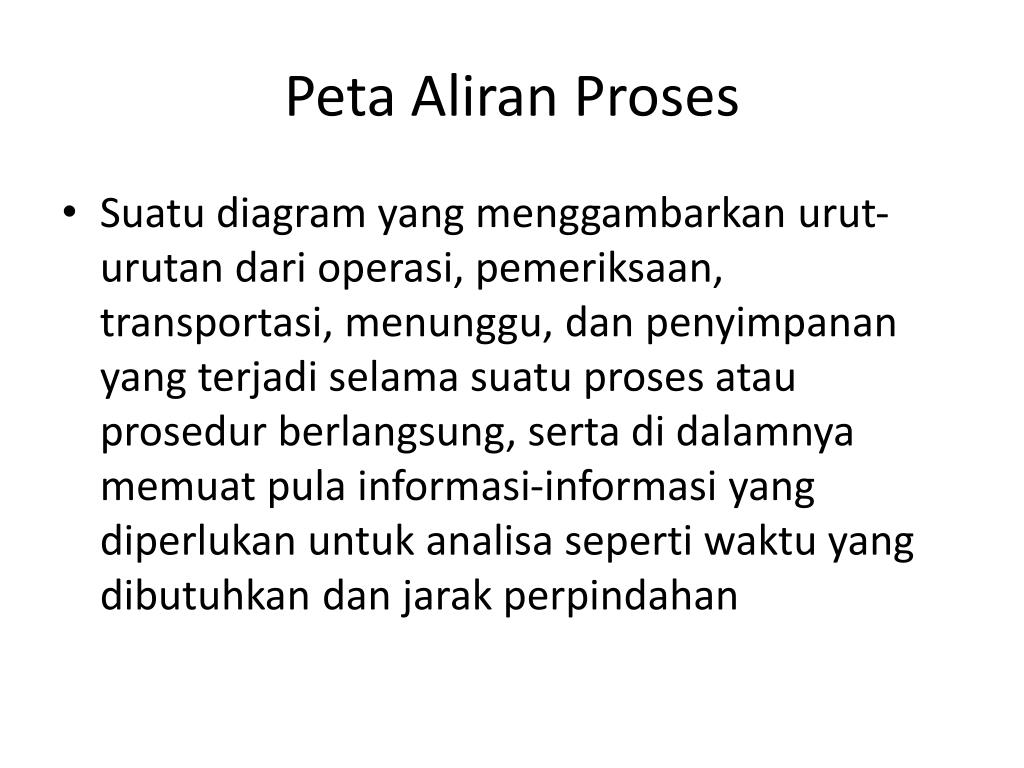

  15. Peta Aliran Proses • Suatu diagram yang menggambarkan urut-urutan dari operasi, pemeriksaan, transportasi, menunggu, dan penyimpanan yang terjadi selama suatu proses atau prosedur berlangsung, serta di dalamnya memuat pula informasi-informasi yang diperlukan untuk analisa seperti waktu yang dibutuhkan dan jarak perpindahan

  16. Kegunaan

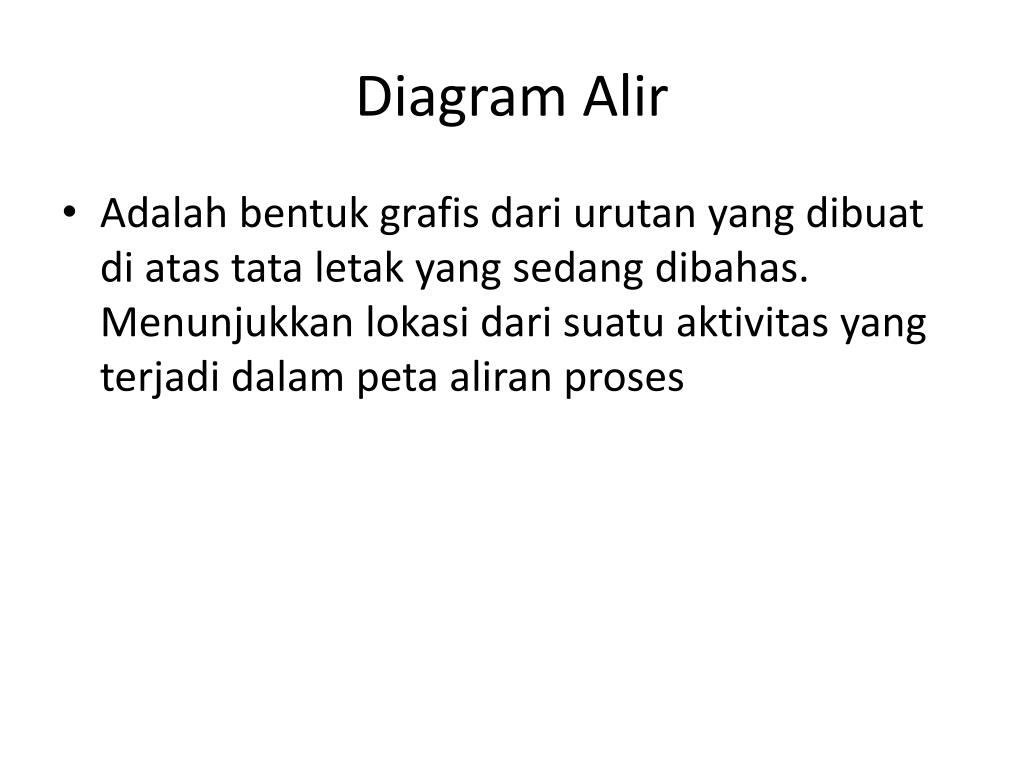

  17. Diagram Alir • Adalah bentuk grafis dari urutan yang dibuat di atas tata letak yang sedang dibahas. Menunjukkan lokasi dari suatu aktivitas yang terjadi dalam peta aliran proses

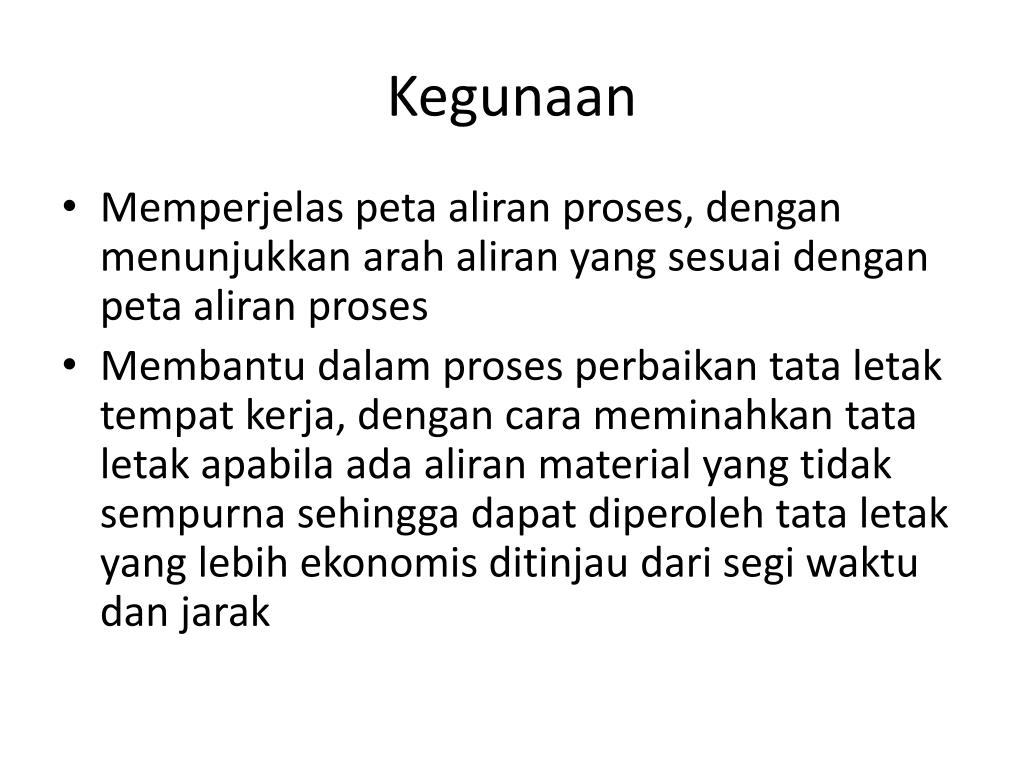

  18. Kegunaan • Memperjelas peta aliran proses, dengan menunjukkan arah aliran yang sesuai dengan peta aliran proses • Membantu dalam proses perbaikan tata letak tempat kerja, dengan cara meminahkan tata letak apabila ada aliran material yang tidak sempurna sehingga dapat diperoleh tata letak yang lebih ekonomis ditinjau dari segi waktu dan jarak

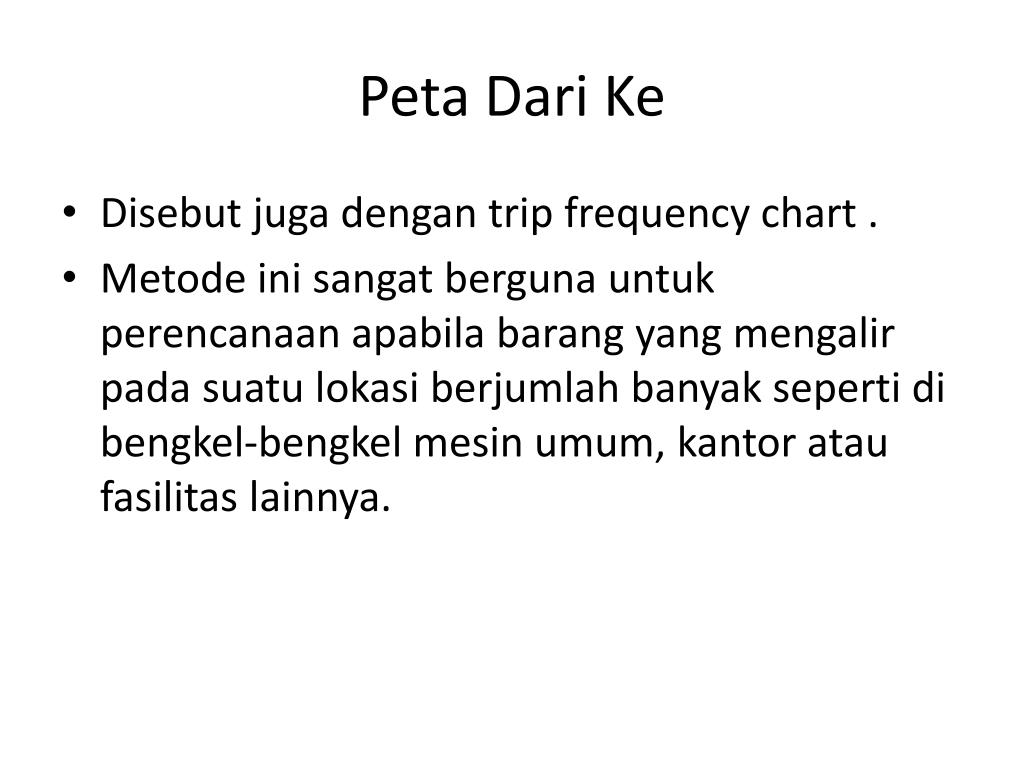

  19. Peta Dari Ke • Disebut juga dengan trip frequency chart . • Metode ini sangat berguna untuk perencanaan apabila barang yang mengalir pada suatu lokasi berjumlah banyak seperti di bengkel-bengkel mesin umum, kantor atau fasilitas lainnya.

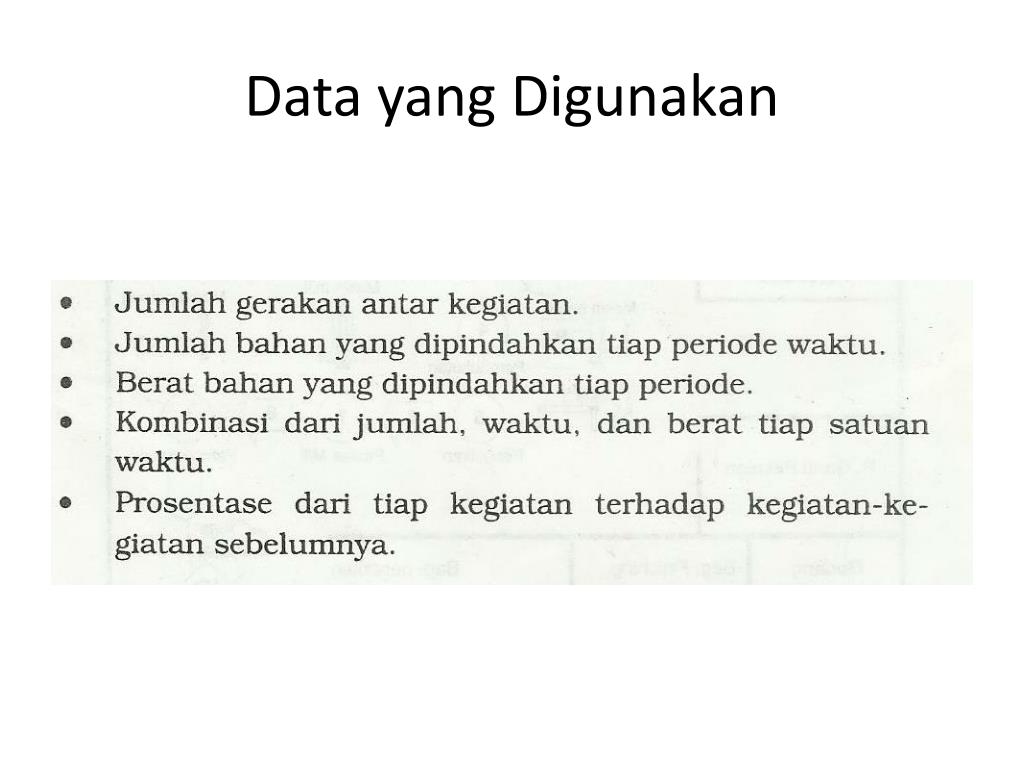

  20. Data yang Digunakan
