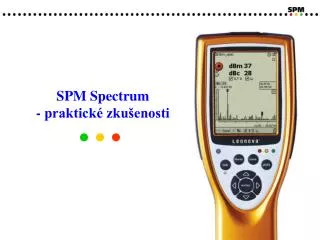

  1. SPM Spectrum - praktické zkušenosti

  2. Příklad 1: Suš. válec 150 ot./min., rozsáhlé poškození vnějšího kroužku Příklad 2: Pohon 1200 ot./min., rozsáhlé poškození vnitřního kroužku Příklad 3: Generátor 1500 ot./min., minimální poškození vnějšího kroužku

  3. Příklad č. 1: Suš. válec 150 ot./min., rozsáhlé poškození vnějšího kroužku. Graf 1/4 - Spektrum rychlosti vibrací Červeně vyznačeny poruchové frekvence vnějšího kroužku - BPFO

  4. Příklad č. 1: Suš. válec 150 ot./min., rozsáhlé poškození vnějšího kroužku. Graf 2/4 - Spektrum zrychlení vibrací Červeně vyznačeny poruchové frekvence vnějšího kroužku - BPFO

  5. Příklad č. 1: Suš. válec 150 ot./min., rozsáhlé poškození vnějšího kroužku. Graf 3/4 - Spektrum obálky vibrací Červeně vyznačeny poruchové frekvence vnějšího kroužku - BPFO

  6. Příklad č. 1: Suš. válec 150 ot./min., rozsáhlé poškození vnějšího kroužku. Graf 4/4 - Spektrum rázových pulsů (SPM Spectrum) Červeně vyznačeny poruchové frekvence vnějšího kroužku - BPFO

  7. Příklad č. 2: Pohon 1200 ot./min., rozsáhlé poškození vnitřního kroužku. Graf 1/3 - Spektrum rychlosti vibrací Vyznačeny poruchové frekvence vnitřního kroužku BPFI modulované otáčkovou frekvencí - BPFIM

  8. Příklad č. 2: Pohon 1200 ot./min., rozsáhlé poškození vnitřního kroužku. Graf 2/3 - Spektrum obálky vibrací Vyznačeny poruchové frekvence vnitřního kroužku BPFI modulované otáčkovou frekvencí - BPFIM

  9. Příklad č. 2: Pohon 1200 ot./min., rozsáhlé poškození vnitřního kroužku. Graf 3/3 - Spektrum rázových pulsů (SPM Spectrum) Vyznačeny poruchové frekvence vnitřního kroužku BPFI modulované otáčkovou frekvencí - BPFIM

  10. Příklad č. 3: Generátor 1500 ot./min., minimální poškození vnějšího kroužku. Graf 1/1 - Spektrum rázových pulsů (SPM Spectrum) Červeně vyznačeny poruchové frekvence vnějšího kroužku - BPFO dBm/dBc = 22/9
