FÍSICA

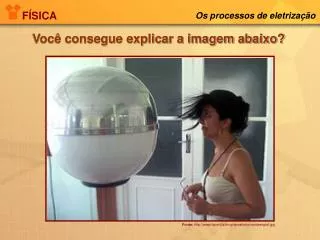

1. Os processos de eletrização Você consegue explicar a imagem abaixo? FÍSICA Fonte: http://www.faperj.br/img/repositorio/vandeergraf.jpg

2. FÍSICA Os processos de eletrização Cargas elétricas Os gregos da antiguidade observaram que quando se atritavam dois corpos, “alguma coisa” passava de um corpo para outro. A essa “alguma coisa” deu-se o nome de carga elétrica. Então, diz-se que os corpos estão carregados de eletricidade, ou simplesmente, eletrizados. Atualmente sabemos que ocorre uma transferência de elétrons. Fonte: http://br.geocities.com/saladefisica8/eletrostatica/carga10.GIF

3. FÍSICA Carga elétrica Carga Elétrica Carga elétrica Q, que é sempre um número inteiro n de elétrons, de modo que: sendo n um numero inteiro. onde, Portanto, um corpo pode ser: a) eletrizado positivamente: falta de elétrons Q = + n . e b) eletrizado negativamente: excesso de elétrons Q = – n . e

4. FÍSICA Os processos de eletrização Princípio de du Fay: Charles François de Cisternay du Fay (1698–1739) foi um químico francês, descobridor europeu da eletricidade positiva e negativa. Descreveu, pela primeira vez, em termos de cargas elétricas a existência de atração e repulsão (1737). Fonte: http://w3.cnice.mec.es/recursos/bachillerato/fisica/corriente_continua/circuitos2/imagenes/cientificos/dufay.jpg Fonte: http://br.geocities.com/galileon/2/carga/eletr1.gif

5. FÍSICA Lei de Coulomb Lei de Coulomb Coulomb constatou que: → A intensidade da força elétrica é diretamente proporcional ao produto das cargas elétricas. → A intensidade da força elétrica é inversamente proporcional ao quadrado da distância entre os corpos. Portanto temos a equação que relaciona a intensidade da força elétrica (F) como sendo:

6. FÍSICA Classificação dos materiais Condutores e isolantes Condutores: são as substâncias nas quais os elétrons se locomovem com uma certa facilidade por estarem ligados fracamente aos átomos. Isolantes: ao contrário dos condutores, os isolantes ou dielétricos como também são conhecidos, são substâncias nas quais os elétrons estão fortemente ligados aos átomos, ou seja, têm pouca liberdade de locomoção. Fonte: http://www.cemig.com.br/imgs/dicas_seg/seg7.jpg Fonte: http://www.cbaborrachas.com.br/3M/Eletricas/fita_isolante_color_temflex1000.gif

7. FÍSICA Os processos de eletrização Eletrização por atrito Tem-se a eletrização por atrito quando atrita-se dois corpos. Exemplo: pegando-se um canudinho de refrigerante e atritando-o com um pedaço de papel (pode ser higiênico), observa-se, através de experimentos, que ambos ficam carregados com a mesma quantidade de cargas, porem de sinais contrários (positiva e negativa).

8. FÍSICA Os processos de eletrização Eletrização por atrito Fonte: http://conecte.arqui-aju.com.br/aulas/Fisica/Eletrizacao_coulomb/Eletrizacao_Lei_Coulomb.htm

9. FÍSICA Os processos de eletrização Eletrização por atrito Fonte: http://conecte.arqui-aju.com.br/aulas/Fisica/Eletrizacao_coulomb/Eletrizacao_Lei_Coulomb.htm Obs: Ebonite é uma borracha vulcanizada com alto teor de enxofre.

10. FÍSICA Os processos de eletrização Eletrização por indução A indução ocorre quando se tem um corpo que está inicialmente eletrizado e é colocado próximo a um corpo neutro. Com isso, a configuração das cargas do corpo neutro se modifica de forma que as cargas de sinal contrário ao do bastão tendem a se aproximar do mesmo. Porém, as de sinais contrários tendem a ficar o mais afastadas possível. Ou seja, na indução ocorre a separação entre algumas cargas positivas e negativas do corpo neutro ou corpo induzido.

11. FÍSICA Os processos de eletrização Eletrização por contato Quando dois corpos condutores entram em contato, sendo um neutro e outro carregado, observa-se que ambos ficam carregados com cargas de mesmo sinal. Exemplo: tendo-se um bastão carregado e uma esfera neutra inicialmente, ao tocar-se as esferas com este bastão verifica-se que a esfera adquire a carga de mesmo sinal daquela presente no bastão.

12. FÍSICA Os processos de eletrização Eletrização por contato Fonte: http://conecte.arqui-aju.com.br/aulas/Fisica/Eletrizacao_coulomb/Eletrizacao_Lei_Coulomb.htm

13. Os processos de eletrização Eletrização por contato FÍSICA Fonte: http://conecte.arqui-aju.com.br/aulas/Fisica/Eletrizacao_coulomb/Eletrizacao_Lei_Coulomb.htm

14. Os processos de eletrização Como ocorrem os raios? FÍSICA Fonte: http://www.mundociencia.com.br/fisica/eletricidade/RAIO1.JPG

15. FÍSICA Os processos de eletrização Assim ocorrem os raios: Fonte: http://br.geocities.com/saladefisica7/funciona/pararaio.htm

16. FÍSICA Os processos de eletrização O que é um eletroscópio? O eletroscópio é um aparelho que mede a presença de cargas em corpos carregados eletricamente, tal como um pente após ter sido atritado com o cabelo. Quando as partes metálicas do eletroscópio não estão carregadas de eletricidade, as folhas permanecem na posição vertical e unidas por ação de seu próprio peso. Quando, porém, tocamos a esfera metálica acima da haste com um corpo eletrizado, uma parte desta carga se distribui por todo o condutor, que no caso são as folhas de alumínio. As duas folhas, agora carregadas de eletricidade de mesmo sinal, se repelem, abrindo-se. Fonte: http://www.conecteeducacao.com/escconect/medio/fis/FIS07020300.asp

17. FÍSICA Corrente Elétrica • Corrente Elétrica

18. FÍSICA Corrente Elétrica • Intensidade da Corrente Elétrica i→ intensidade da corrente elétrica (A) Q→ quantidade de carga(C) t→ tempo (s)

19. FÍSICA Corrente Elétrica Sentidos da corrente elétrica Real Convencional

20. FÍSICA Corrente Elétrica Efeito da corrente elétrica Efeito Joule: Quando uma corrente passa por um condutor metálico, há a transformação de energia elétrica em energia térmica. Esse efeito é denominado EFEITO JOULE. Ex.: Ferro de passar roupa Chuveiro

21. FÍSICA Diferença de Potencial Elétrico • Diferença de Potencial Elétrico

22. FÍSICA Diferença de Potencial Elétrico Diferença de Potencial Elétrico Potencial elétrico é a capacidade que um corpo energizado tem de realizar trabalho, ou seja, atrair ou repelir outras cargas elétricas. + O potencial elétrico mede a energia elétrica por unidade de carga de prova. Calcula-se o potencial elétrico num ponto pela equação O potencial elétrica é medido em VOLT (V)

23. FÍSICA Potência Elétrica • Potência Elétrica

24. FÍSICA Potência Elétrica Potência elétrica Definimos a potência elétrica (P) para qualquer máquina pela relação entre a quantidade de energia transformada (∆E) e o correspondente intervalo de tempo (∆t).

25. FÍSICA Potência Elétrica Potência elétrica P → Potência elétrica (W) V → d.d.p (V) i → corrente elétrica (A)

26. FÍSICA Resistência Elétrica RESISTÊNCIA ELÉTRICA

27. FÍSICA Resistência Elétrica COMPARANDO AS CORRENTES AO APLICARMOS A MESMA TENSÃO EM DUAS LÂMPADAS DIFERENTES

28. V V A FÍSICA Resistência Elétrica 100 V 0,5 A

29. 100 V V A FÍSICA Resistência Elétrica 100 V 0,5 A

30. 100 V 0,5 A 100 V V A FÍSICA Resistência Elétrica 1 A

31. 100 V 0,5 A 100 V V A FÍSICA Resistência Elétrica 100 V 1,0 A

32. 100 V 0,5 A 100 V 1,0 A FÍSICA Resistência Elétrica A 1a LÂMPADA POSSUI MAIOR RESISTÊNCIA ELÉTRICA. A 2a LÂMPADA POSSUI MENOR RESISTÊNCIA ELÉTRICA.

33. FÍSICA Resistência Elétrica A OPOSIÇÃO OFERECIDA À PASSAGEM DA CORRENTE ELÉTRICA CHAMAMOS DE RESISTÊNCIA ELÉTRICA

34. FÍSICA Resistência Elétrica TODAS AS CARGAS POSSUEM UMA RESISTÊNCIA

35. FÍSICA Resistência Elétrica TODAS AS CARGAS POSSUEM UMA RESISTÊNCIA QUE REPRESENTAREMOS ASSIM

36. FÍSICA Resistência Elétrica UNIDADE DE MEDIDA DA RESISTÊNCIA ELÉTRICA OHM ().

37. FÍSICA Resistência Elétrica RESISTÊNCIA ELÉTRICA - É A OPOSIÇÃO OFERECIDA À PASSAGEM DA CORRENTE ELÉTRICA SÍMBOLO - R UNIDADE - OHM ()

38. FÍSICA Resistência Elétrica 1 OHM É A RESISTÊNCIA QUE PERMITE A PASSAGEM DE 1 AMPÈRE QUANDO SUBMETIDA A TENSÃO DE 1 VOLT

39. FÍSICA Resistência Elétrica Resistência Elétrica
