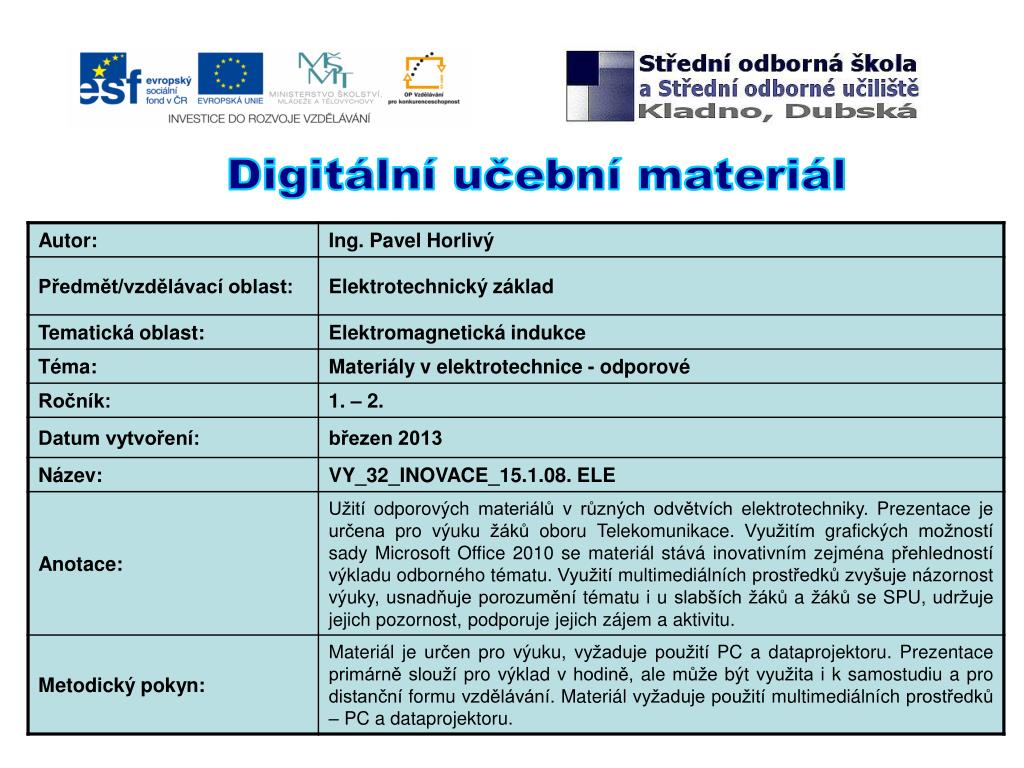

  1. Digitální učební materiál

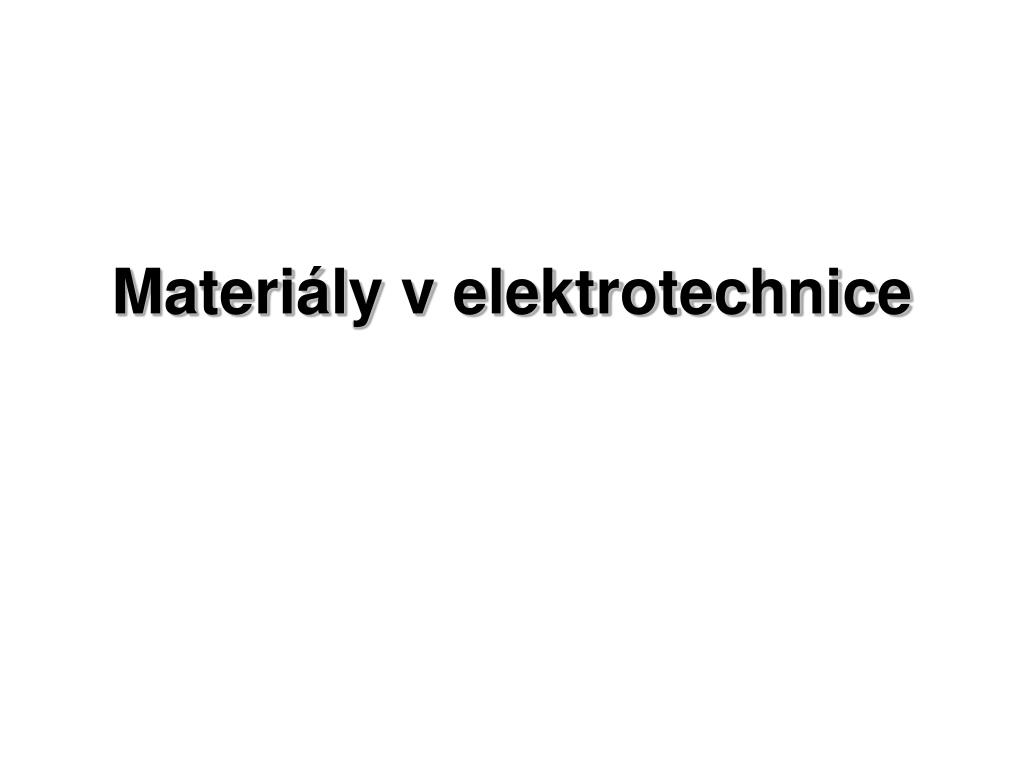

  2. Materiály v elektrotechnice

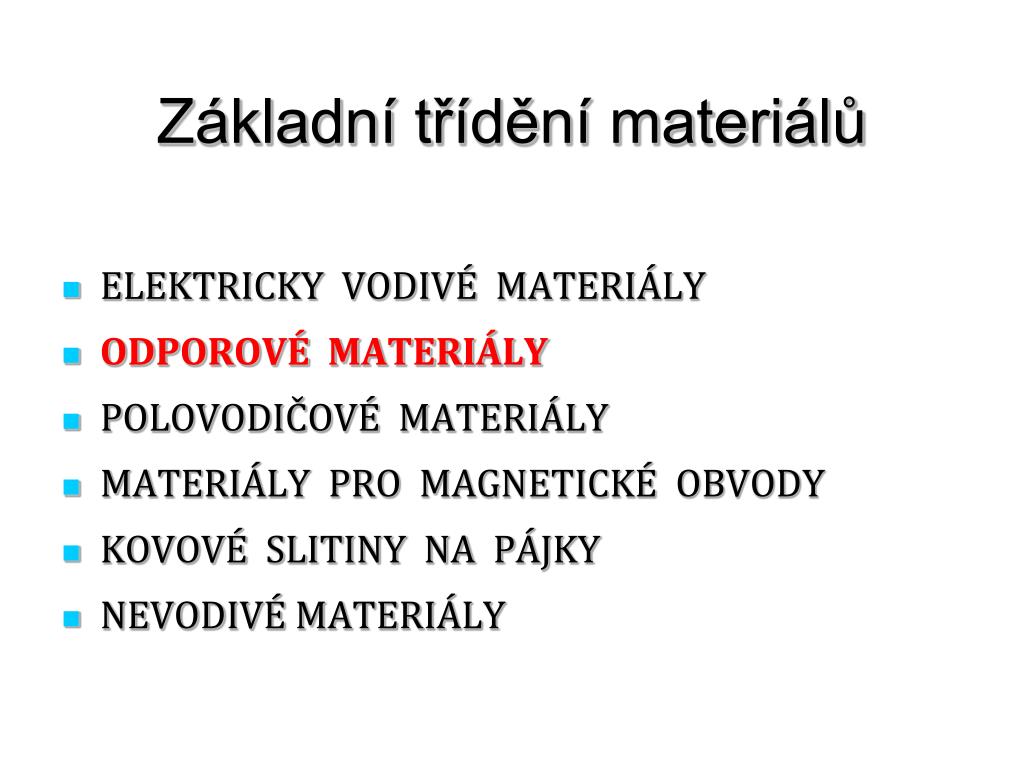

  3. Základní třídění materiálů • ELEKTRICKY VODIVÉ MATERIÁLY • ODPOROVÉ MATERIÁLY • POLOVODIČOVÉ MATERIÁLY • MATERIÁLY PRO MAGNETICKÉ OBVODY • KOVOVÉ SLITINY NA PÁJKY • NEVODIVÉ MATERIÁLY

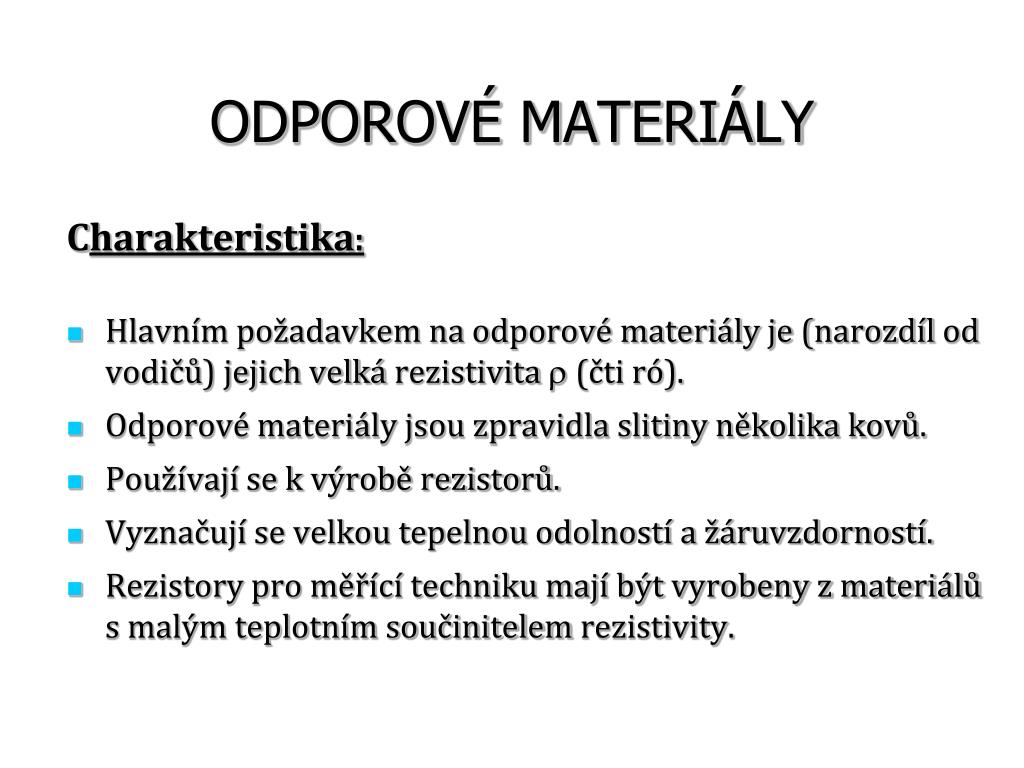

  4. ODPOROVÉ MATERIÁLY Charakteristika: Hlavním požadavkem na odporové materiály je (narozdíl od vodičů) jejich velká rezistivitar (čti ró). Odporové materiály jsou zpravidla slitiny několika kovů. Používají se k výrobě rezistorů. Vyznačují se velkou tepelnou odolností a žáruvzdorností. Rezistory pro měřící techniku mají být vyrobeny z materiálů s malým teplotním součinitelem rezistivity.

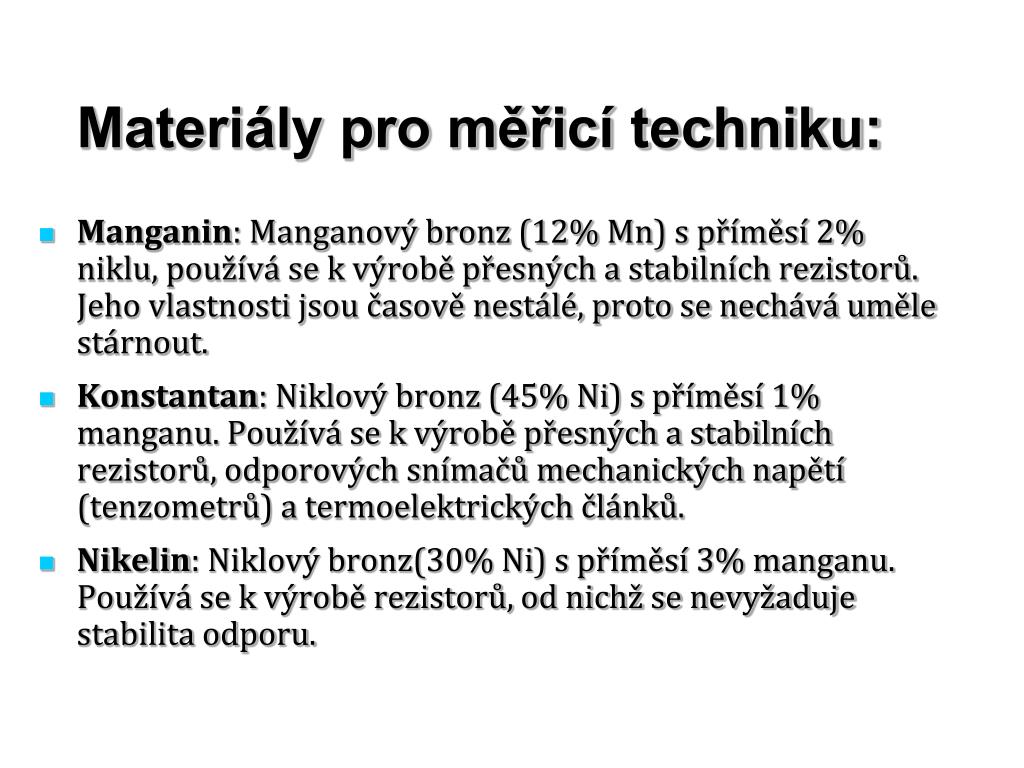

  5. Materiály pro měřicí techniku: Manganin: Manganový bronz (12% Mn) s příměsí 2% niklu, používá se k výrobě přesných a stabilních rezistorů. Jeho vlastnosti jsou časově nestálé, proto se nechává uměle stárnout. Konstantan: Niklový bronz (45% Ni) s příměsí 1% manganu. Používá se k výrobě přesných a stabilních rezistorů, odporových snímačů mechanických napětí (tenzometrů) a termoelektrických článků. Nikelin: Niklový bronz(30% Ni) s příměsí 3% manganu. Používá se k výrobě rezistorů, od nichž se nevyžaduje stabilita odporu.

  6. Materiály pro elektrotepelná zařízení (kovové): Chromnikl: Obsahuje 20 % Cr a 80% Ni, má velkou žáruvzdornost (až 1200° C), neoxiduje, nevýhodou je vysoká cena. Fechral: Obsahuje 20 – 30 % Cr a 3 – 6 % Al, pracuje při zvlášť vysokých teplotách.

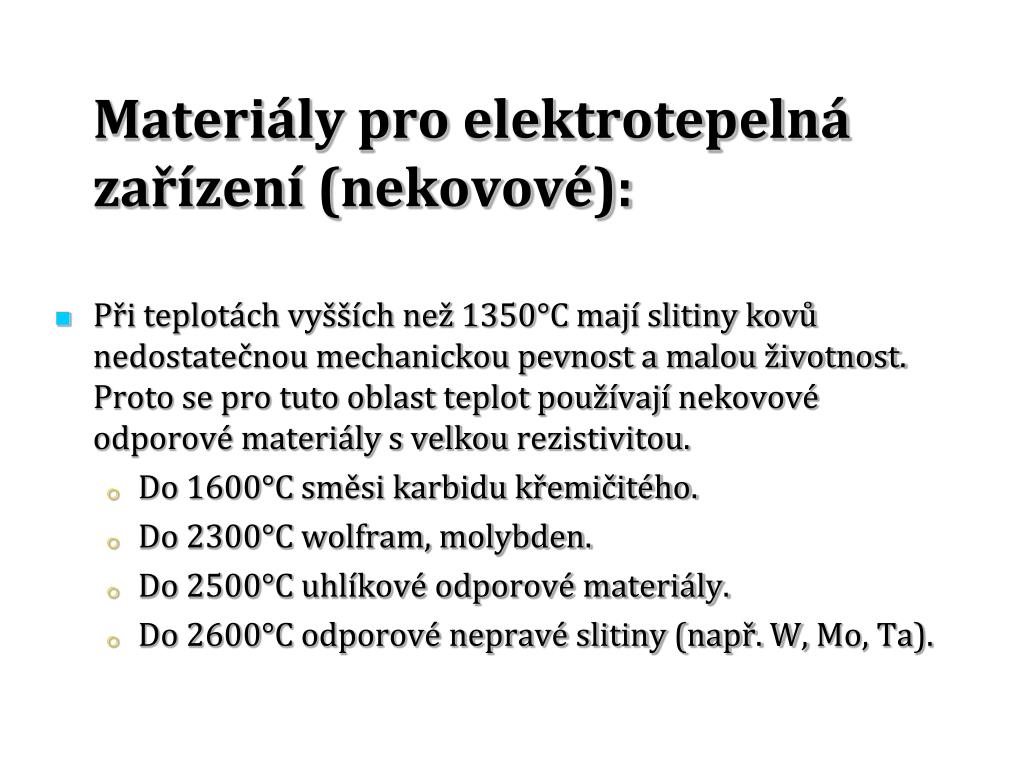

  7. Materiály pro elektrotepelná zařízení (nekovové): • Při teplotách vyšších než 1350°C mají slitiny kovů nedostatečnou mechanickou pevnost a malou životnost. Proto se pro tuto oblast teplot používajínekovové odporové materiály s velkou rezistivitou. • Do 1600°C směsi karbidu křemičitého. • Do 2300°C wolfram, molybden. • Do 2500°C uhlíkové odporové materiály. • Do 2600°C odporové nepravé slitiny (např. W, Mo, Ta).

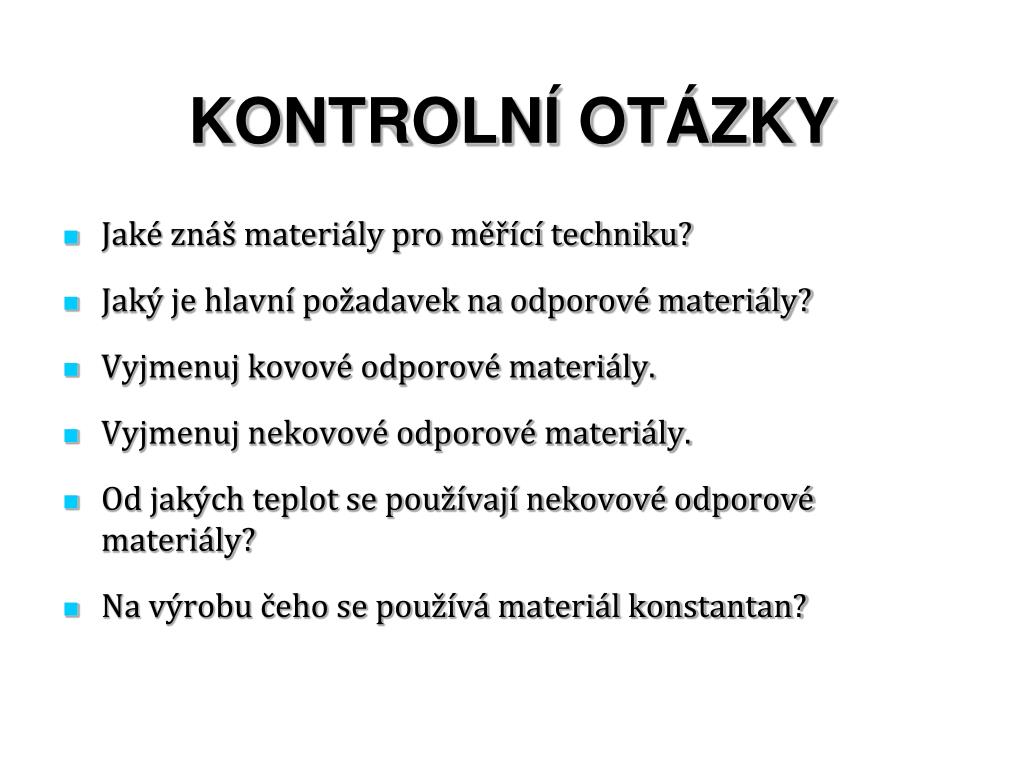

  8. KONTROLNÍ OTÁZKY • Jaké znáš materiály pro měřící techniku? • Jaký je hlavní požadavek na odporové materiály? • Vyjmenuj kovové odporové materiály. • Vyjmenuj nekovové odporové materiály. • Od jakých teplot se používají nekovové odporové materiály? • Na výrobu čeho se používá materiál konstantan?

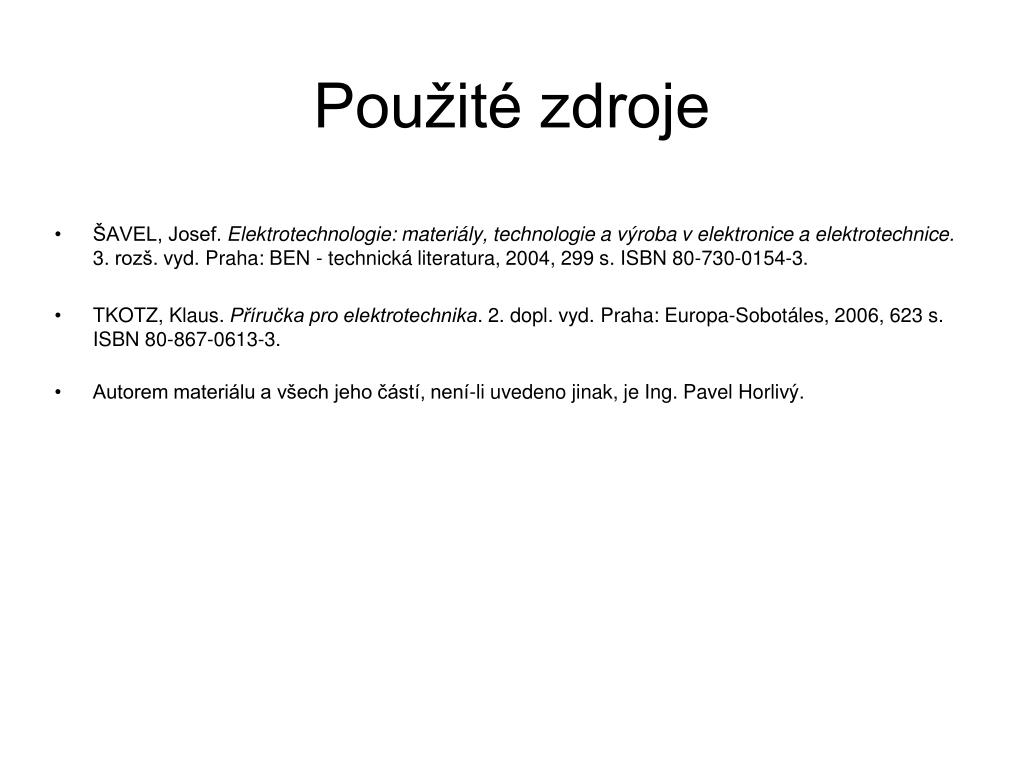

  9. Použité zdroje • ŠAVEL, Josef. Elektrotechnologie: materiály, technologie a výroba v elektronice a elektrotechnice. 3. rozš. vyd. Praha: BEN - technická literatura, 2004, 299 s. ISBN 80-730-0154-3. • TKOTZ, Klaus. Příručka pro elektrotechnika. 2. dopl. vyd. Praha: Europa-Sobotáles, 2006, 623 s. ISBN 80-867-0613-3. • Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Pavel Horlivý.
