1. Institut für Medientechnik / Studiengang Medientechnologie Technische Universität Ilmenau Technische Konzeption für die Darstellung eines vorgegebenen MPEG-4 Szenarios auf einem DVB-Endgerät. 17.07.2002 Zwischenverteidigung der Diplomarbeit von Marc Willwacher

2. Inhalt: • Einleitung • Datenübertragung, -bereitstellung, -zugriff • Übertragung • DMIF • MHP • DVB-J vers. MPEG-J • Fazit • TODO Zwischenverteidigung der Diplomarbeit von Marc Willwacher

3. DVB-Endgerät • Gerät das eine oder mehrere der DVB-Spezifikationen anwendet oder umsetzt. aus FKTG, 07/2001, S. 426, Reimers Zwischenverteidigung der Diplomarbeit von Marc Willwacher

4. DVB-Endgerät • einfachste Lösung: nur die Nutzung der „Übertragung zum Zuschauer“ • Erweiterung um: „Interaktive Dienste“ • Nutzung von: „SI, Datenrundfunk“ • Nutzung der Multimedia Home Platform (MHP) Zwischenverteidigung der Diplomarbeit von Marc Willwacher

5. DVB-Endgerät • Technische Anforderungen (MPEG-4 Systems Decoder Model) aus ISO/IEC 14496-1, 10/2001, S. 11 Zwischenverteidigung der Diplomarbeit von Marc Willwacher

6. MPEG-4 -- DVB MPEG-4 ES SL DVB Übertragung: MPEG-2 TS oder DSM-CC OC oder IP DVB/MPEG4 Endgerät: DMIF Decoding Buffer Decoder Composition Mem. Compositor Zwischenverteidigung der Diplomarbeit von Marc Willwacher

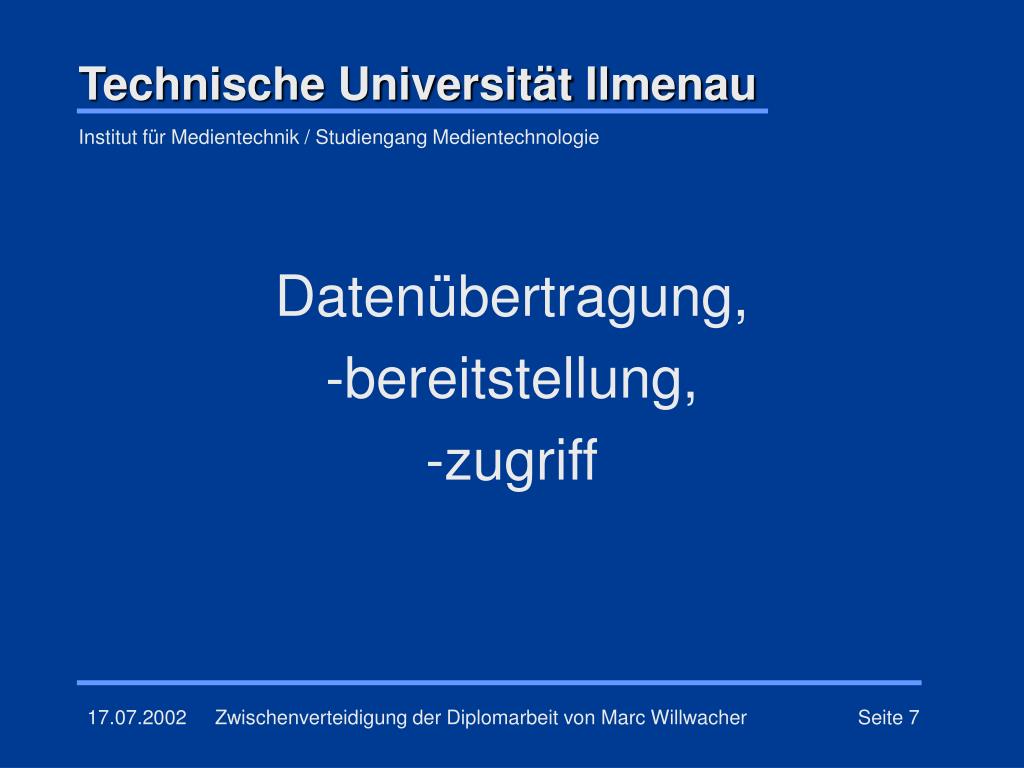

7. Technische Universität Ilmenau Institut für Medientechnik / Studiengang Medientechnologie Datenübertragung, -bereitstellung, -zugriff Zwischenverteidigung der Diplomarbeit von Marc Willwacher

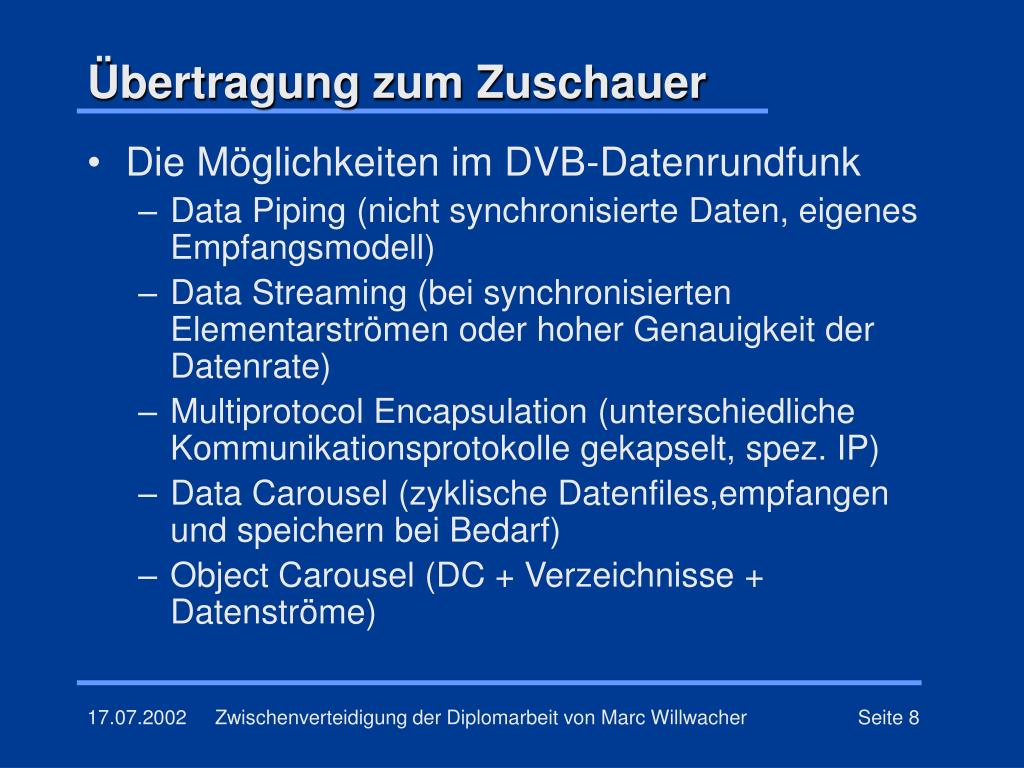

8. Übertragung zum Zuschauer • Die Möglichkeiten im DVB-Datenrundfunk • Data Piping (nicht synchronisierte Daten, eigenes Empfangsmodell) • Data Streaming (bei synchronisierten Elementarströmen oder hoher Genauigkeit der Datenrate) • Multiprotocol Encapsulation (unterschiedliche Kommunikationsprotokolle gekapselt, spez. IP) • Data Carousel (zyklische Datenfiles,empfangen und speichern bei Bedarf) • Object Carousel (DC + Verzeichnisse + Datenströme) Zwischenverteidigung der Diplomarbeit von Marc Willwacher

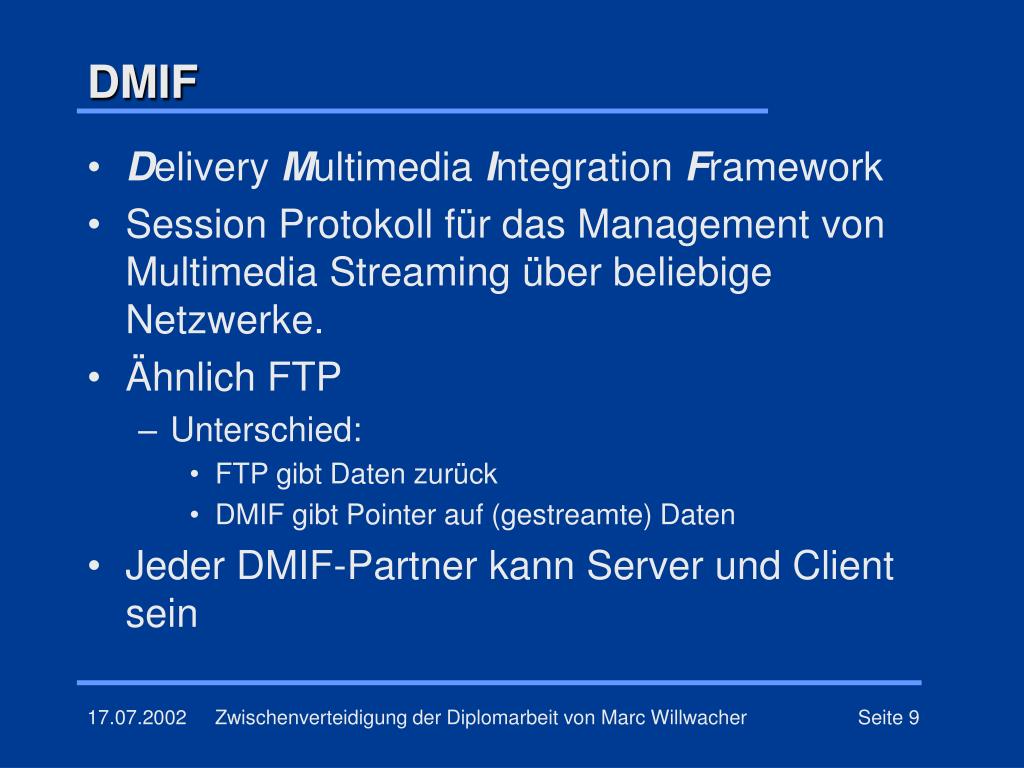

9. DMIF • Delivery Multimedia Integration Framework • Session Protokoll für das Management von Multimedia Streaming über beliebige Netzwerke. • Ähnlich FTP • Unterschied: • FTP gibt Daten zurück • DMIF gibt Pointer auf (gestreamte) Daten • Jeder DMIF-Partner kann Server und Client sein Zwischenverteidigung der Diplomarbeit von Marc Willwacher

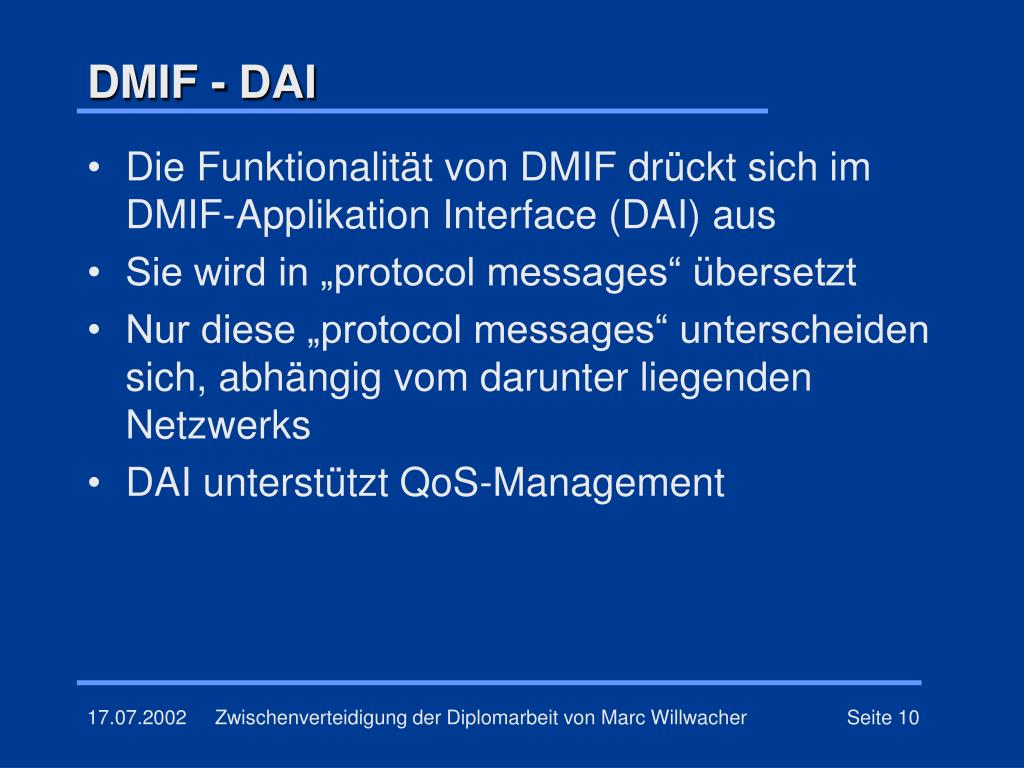

10. DMIF - DAI • Die Funktionalität von DMIF drückt sich im DMIF-Applikation Interface (DAI) aus • Sie wird in „protocol messages“ übersetzt • Nur diese „protocol messages“ unterscheiden sich, abhängig vom darunter liegenden Netzwerks • DAI unterstützt QoS-Management Zwischenverteidigung der Diplomarbeit von Marc Willwacher

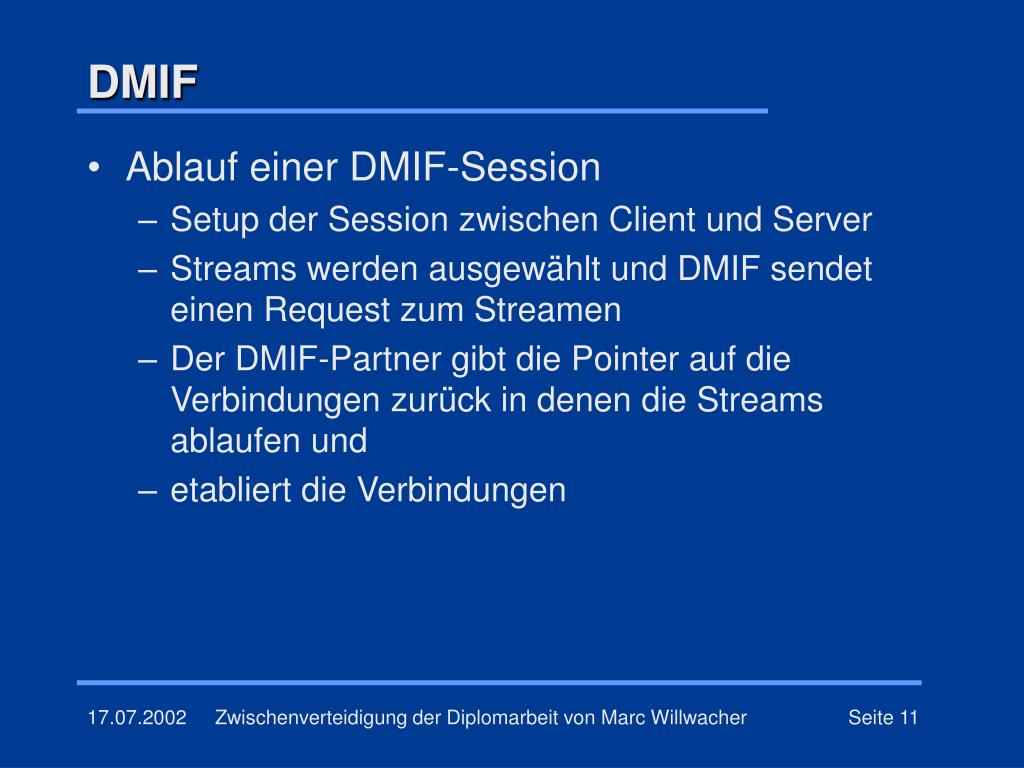

11. DMIF • Ablauf einer DMIF-Session • Setup der Session zwischen Client und Server • Streams werden ausgewählt und DMIF sendet einen Request zum Streamen • Der DMIF-Partner gibt die Pointer auf die Verbindungen zurück in denen die Streams ablaufen und • etabliert die Verbindungen Zwischenverteidigung der Diplomarbeit von Marc Willwacher

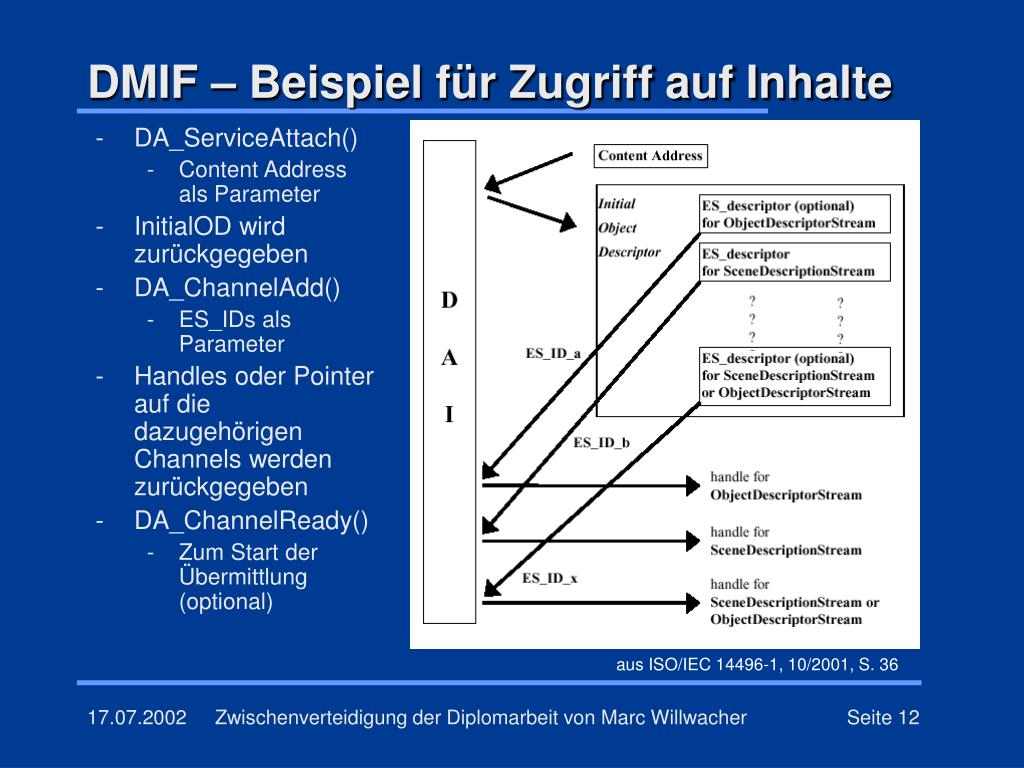

12. aus ISO/IEC 14496-1, 10/2001, S. 36 DMIF – Beispiel für Zugriff auf Inhalte • DA_ServiceAttach() • Content Address als Parameter • InitialOD wird zurückgegeben • DA_ChannelAdd() • ES_IDs als Parameter • Handles oder Pointer auf die dazugehörigen Channels werden zurückgegeben • DA_ChannelReady() • Zum Start der Übermittlung (optional) Zwischenverteidigung der Diplomarbeit von Marc Willwacher

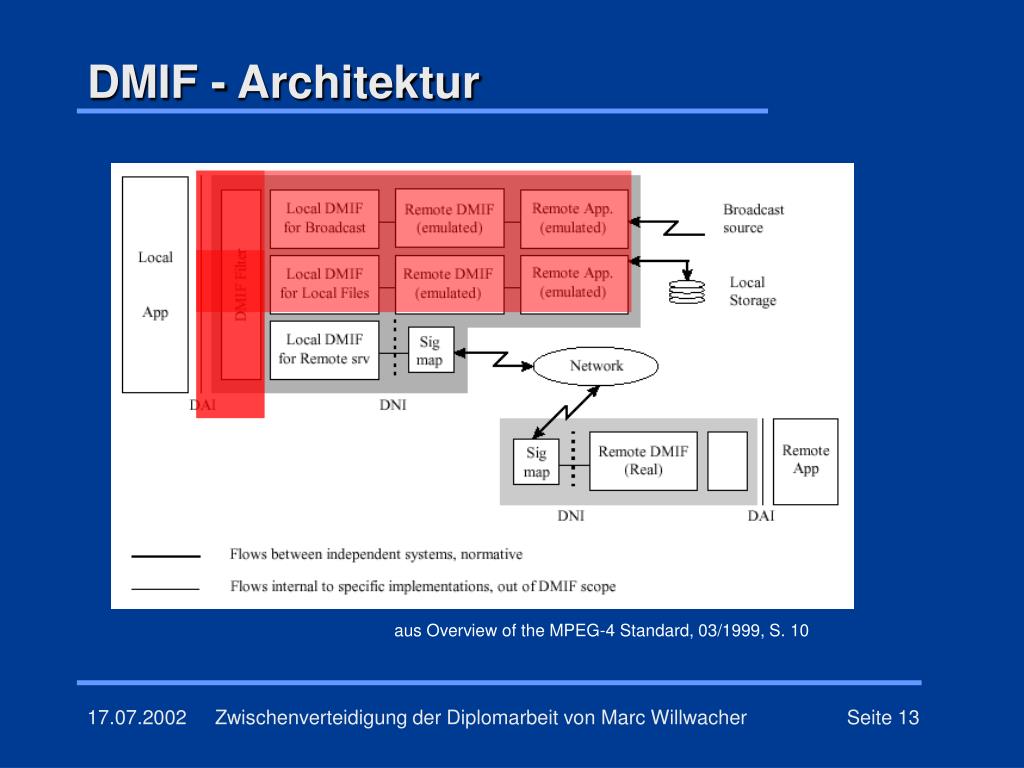

13. aus Overview of the MPEG-4 Standard, 03/1999, S. 10 DMIF - Architektur Zwischenverteidigung der Diplomarbeit von Marc Willwacher

14. Technische Universität Ilmenau Institut für Medientechnik / Studiengang Medientechnologie Multimedia Home Platform Zwischenverteidigung der Diplomarbeit von Marc Willwacher

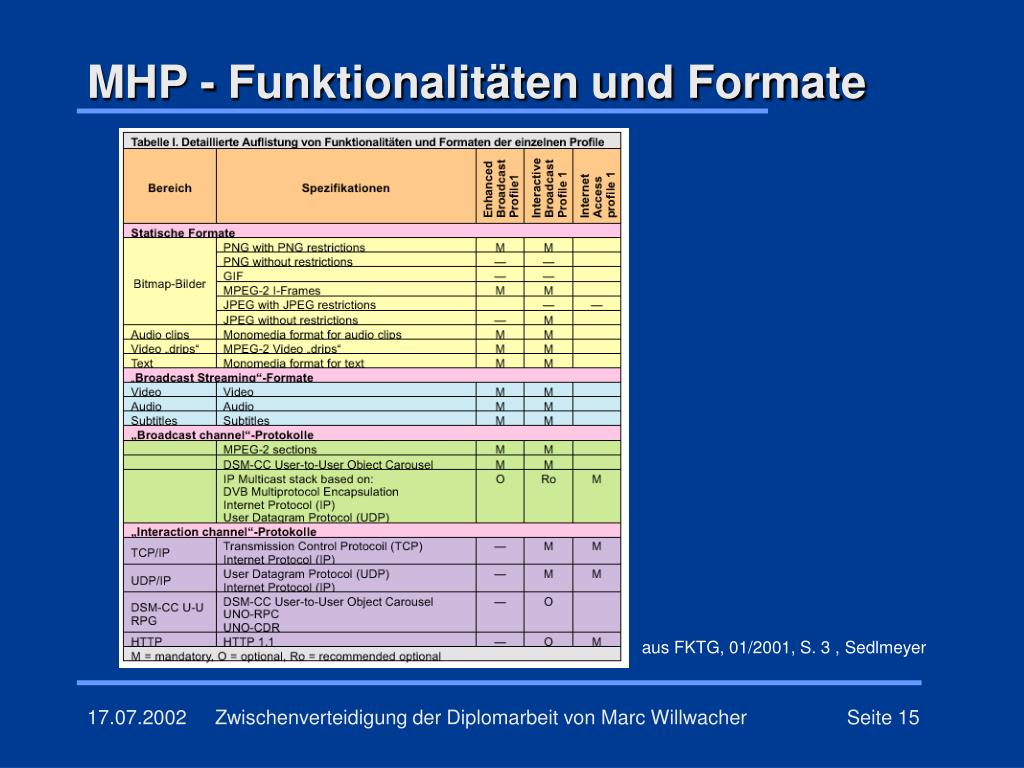

15. MHP - Funktionalitäten und Formate aus FKTG, 01/2001, S. 3 , Sedlmeyer Zwischenverteidigung der Diplomarbeit von Marc Willwacher

16. MHP - Applikationen • DVB-JAVA • Später Vergleich mit MPEG-4-J • DVB-HTML • ab MHP 1.1 • nur optional in allen Profiles • auch als interoperables Plugin erhältlich Zwischenverteidigung der Diplomarbeit von Marc Willwacher

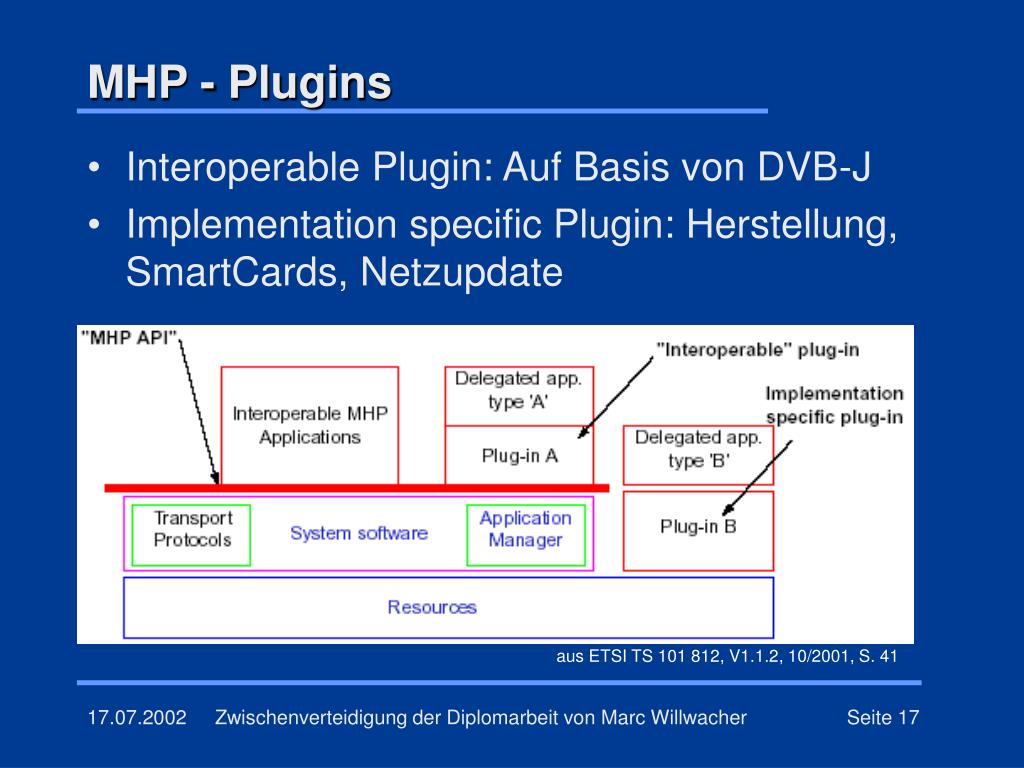

17. aus ETSI TS 101 812, V1.1.2, 10/2001, S. 41 MHP - Plugins • Interoperable Plugin: Auf Basis von DVB-J • Implementation specific Plugin: Herstellung, SmartCards, Netzupdate Zwischenverteidigung der Diplomarbeit von Marc Willwacher

18. Technische Universität Ilmenau Institut für Medientechnik / Studiengang Medientechnologie DVB-J vers. MPEG-J Zwischenverteidigung der Diplomarbeit von Marc Willwacher

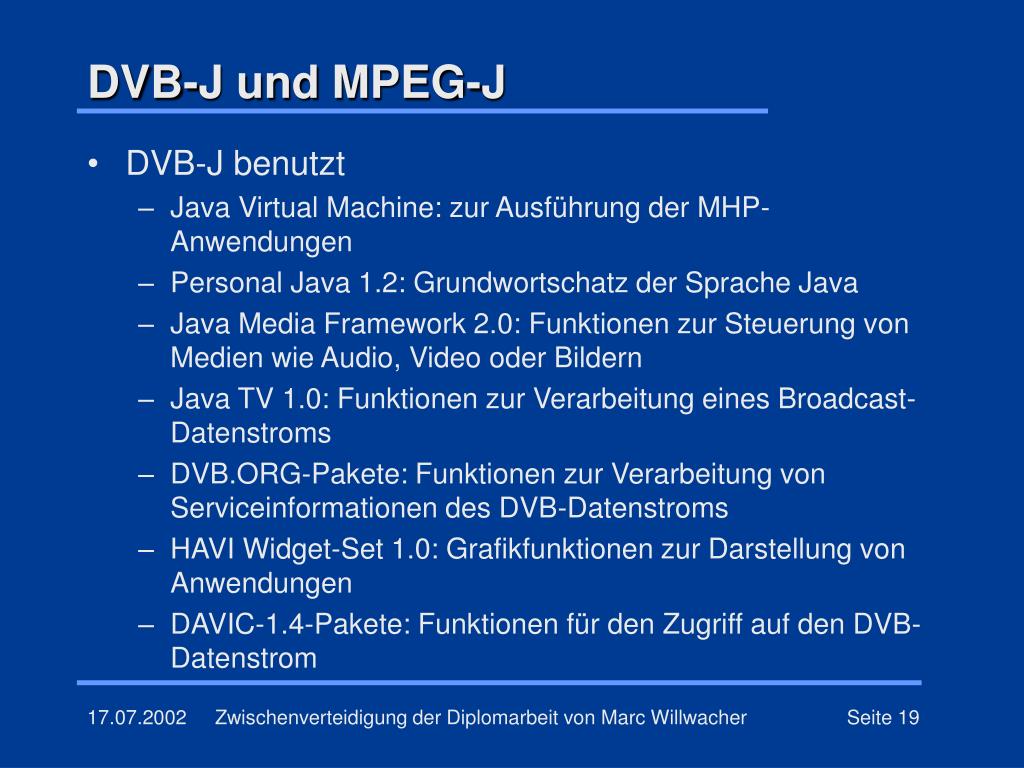

19. DVB-J und MPEG-J • DVB-J benutzt • Java Virtual Machine: zur Ausführung der MHP- Anwendungen • Personal Java 1.2: Grundwortschatz der Sprache Java • Java Media Framework 2.0: Funktionen zur Steuerung von Medien wie Audio, Video oder Bildern • Java TV 1.0: Funktionen zur Verarbeitung eines Broadcast-Datenstroms • DVB.ORG-Pakete: Funktionen zur Verarbeitung von Serviceinformationen des DVB-Datenstroms • HAVI Widget-Set 1.0: Grafikfunktionen zur Darstellung von Anwendungen • DAVIC-1.4-Pakete: Funktionen für den Zugriff auf den DVB-Datenstrom Zwischenverteidigung der Diplomarbeit von Marc Willwacher

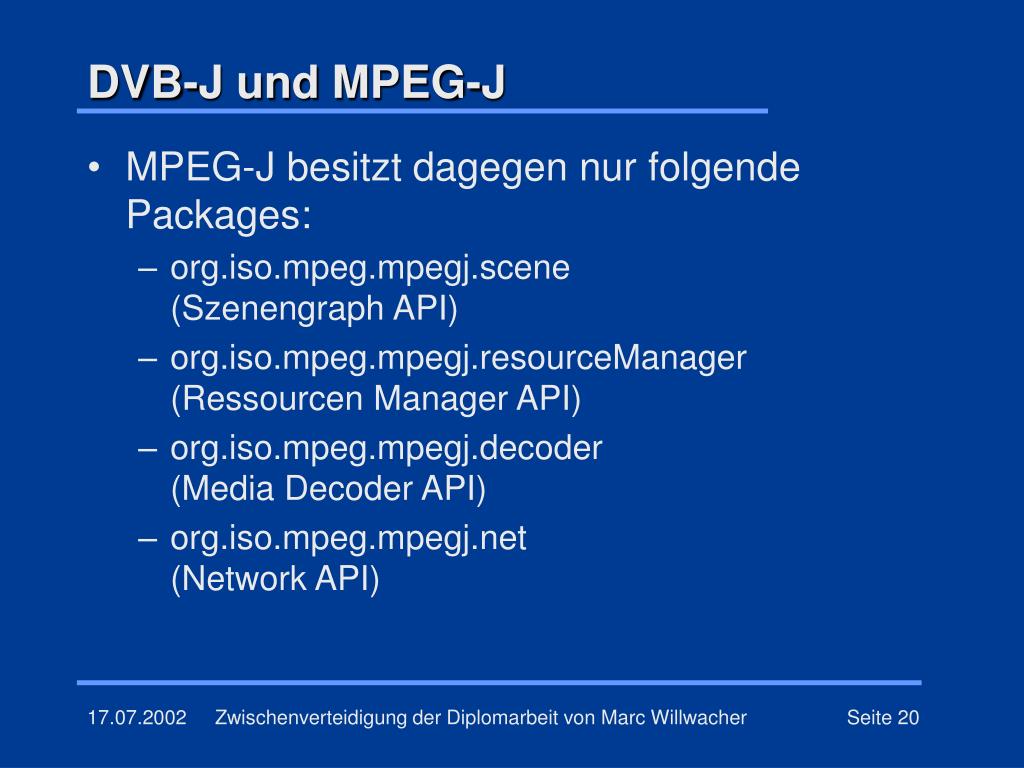

20. DVB-J und MPEG-J • MPEG-J besitzt dagegen nur folgende Packages: • org.iso.mpeg.mpegj.scene (Szenengraph API) • org.iso.mpeg.mpegj.resourceManager (Ressourcen Manager API) • org.iso.mpeg.mpegj.decoder (Media Decoder API) • org.iso.mpeg.mpegj.net (Network API) Zwischenverteidigung der Diplomarbeit von Marc Willwacher

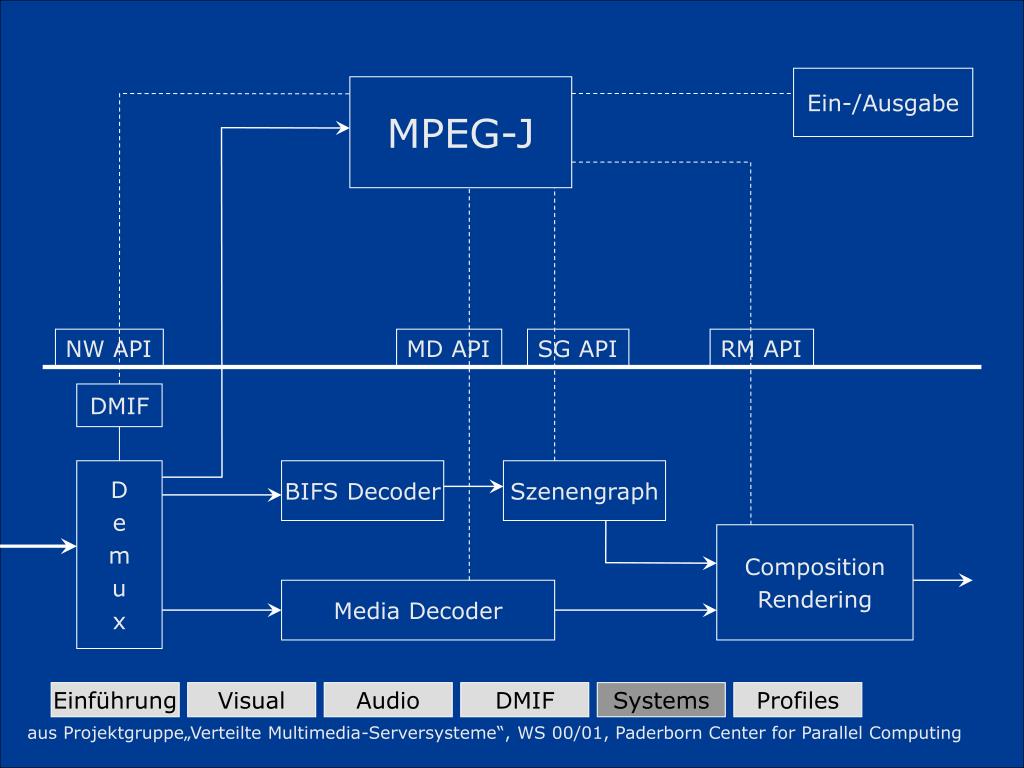

21. Ein-/Ausgabe MPEG-J NW API MD API SG API RM API DMIF D e m u x BIFS Decoder Szenengraph Composition Rendering Media Decoder Einführung Visual Audio DMIF Systems Profiles Zwischenverteidigung der Diplomarbeit von Marc Willwacher aus Projektgruppe„Verteilte Multimedia-Serversysteme“, WS 00/01, Paderborn Center for Parallel Computing

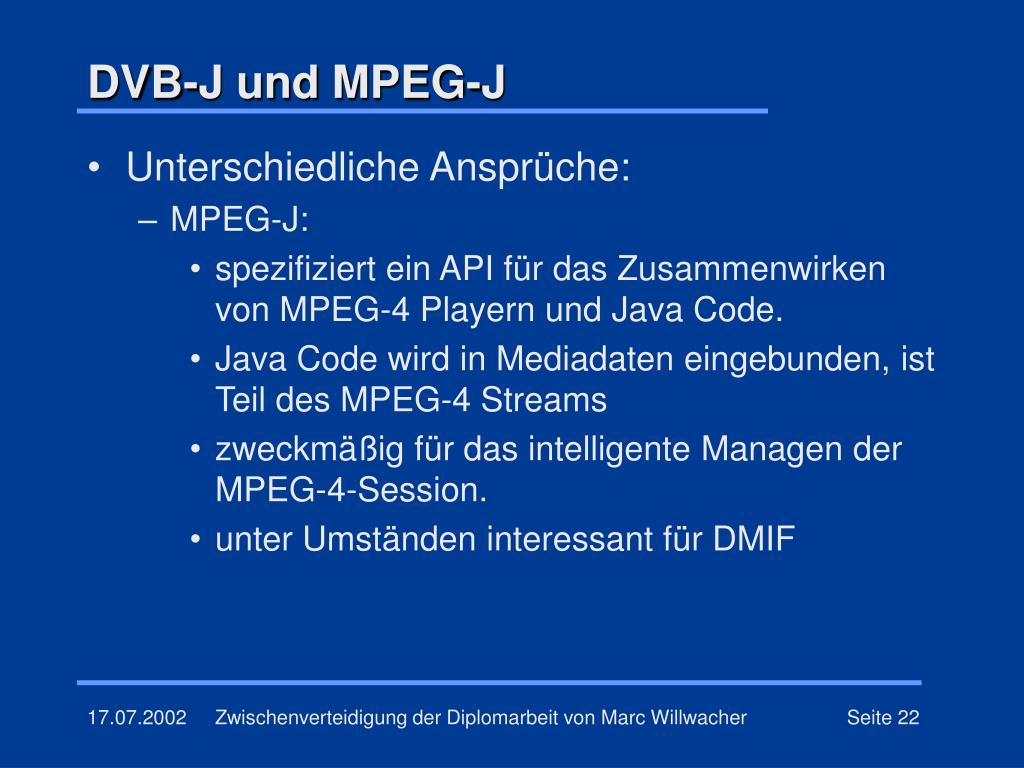

22. DVB-J und MPEG-J • Unterschiedliche Ansprüche: • MPEG-J: • spezifiziert ein API für das Zusammenwirken von MPEG-4 Playern und Java Code. • Java Code wird in Mediadaten eingebunden, ist Teil des MPEG-4 Streams • zweckmäßig für das intelligente Managen der MPEG-4-Session. • unter Umständen interessant für DMIF Zwischenverteidigung der Diplomarbeit von Marc Willwacher

23. DVB-J und MPEG-J • Unterschiedliche Ansprüche: • DVB-J: • spezifiziert ein API für den Zugriff, die Verwaltung, Steuerung, Darstellung, etc. auf der MHP • wesentlich komplexer und mächtiger als MPEG-J • hängt nicht an einzelner Applikation • kann die MHP als Plugin erweitern Zwischenverteidigung der Diplomarbeit von Marc Willwacher

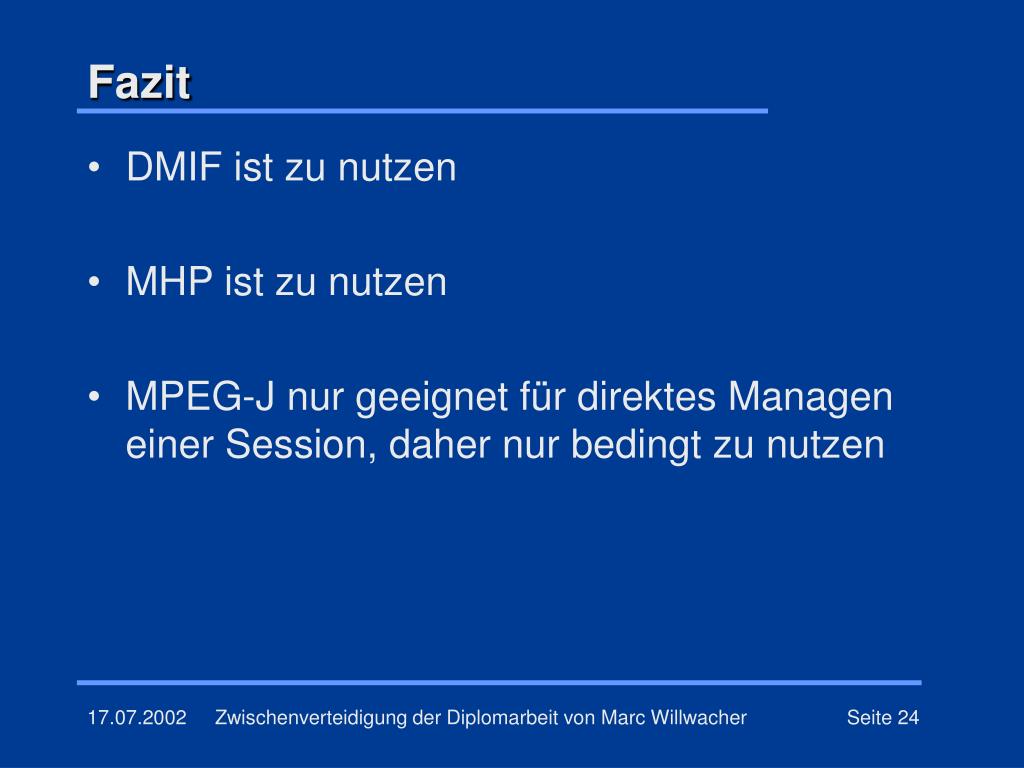

24. Fazit • DMIF ist zu nutzen • MHP ist zu nutzen • MPEG-J nur geeignet für direktes Managen einer Session, daher nur bedingt zu nutzen Zwischenverteidigung der Diplomarbeit von Marc Willwacher

25. TODO • Konzeption DMIF für MHP • Basis Franks Stream • Untersuchung der Plugin-Schnittstellen, speziell „Implementation specific“ • Untersuchung der Eignung von Applikationen • Untersuchung der Decodierung auf dem Endgerät • Untersuchung der Composition auf dem Endgerät • läuft heraus auf Untersuchung von möglichen MPEG-4 Playern (IM1, ..?) • Konzeption der Einbindung eines Players in MHP • Untersuchung der Plugin-Schnittstellen, speziell „Implementation specific“ • Untersuchung der Eignung von Applikationen Zwischenverteidigung der Diplomarbeit von Marc Willwacher

26. Technische Universität Ilmenau Institut für Medientechnik / Studiengang Medientechnologie Vielen Dank für Ihre Aufmerksamkeit Zwischenverteidigung der Diplomarbeit von Marc Willwacher

27. Technische Universität Ilmenau Institut für Medientechnik / Studiengang Medientechnologie Fragen? Diskussion! Anmerkungen? Zwischenverteidigung der Diplomarbeit von Marc Willwacher

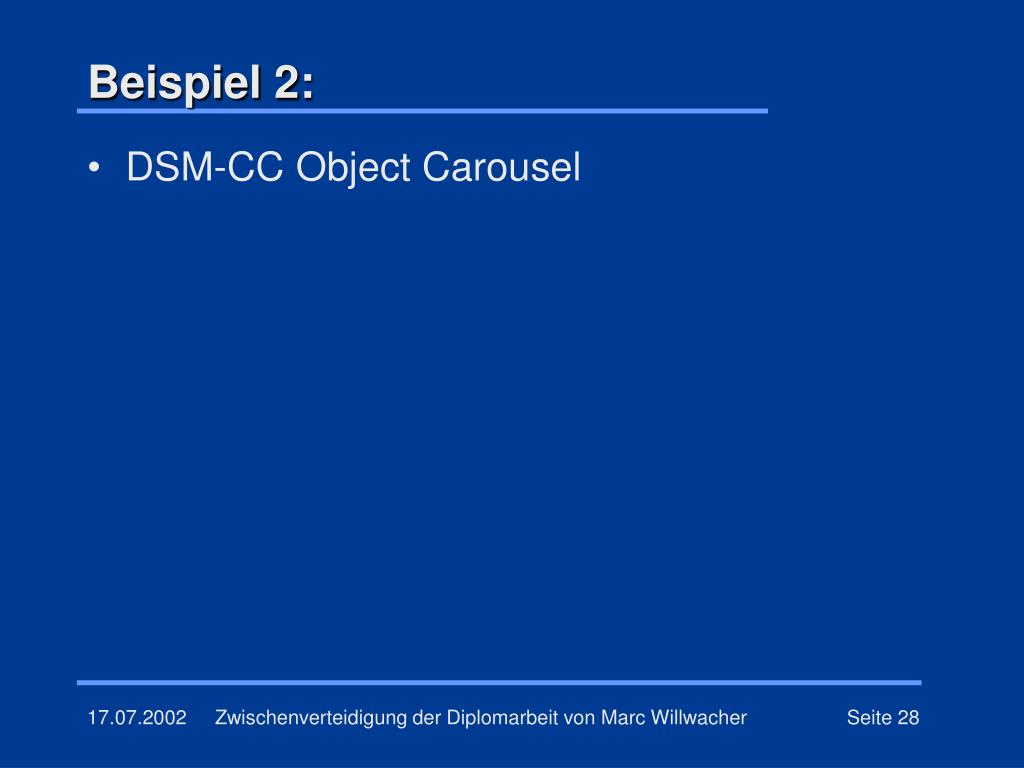

28. Beispiel 2: • DSM-CC Object Carousel Zwischenverteidigung der Diplomarbeit von Marc Willwacher

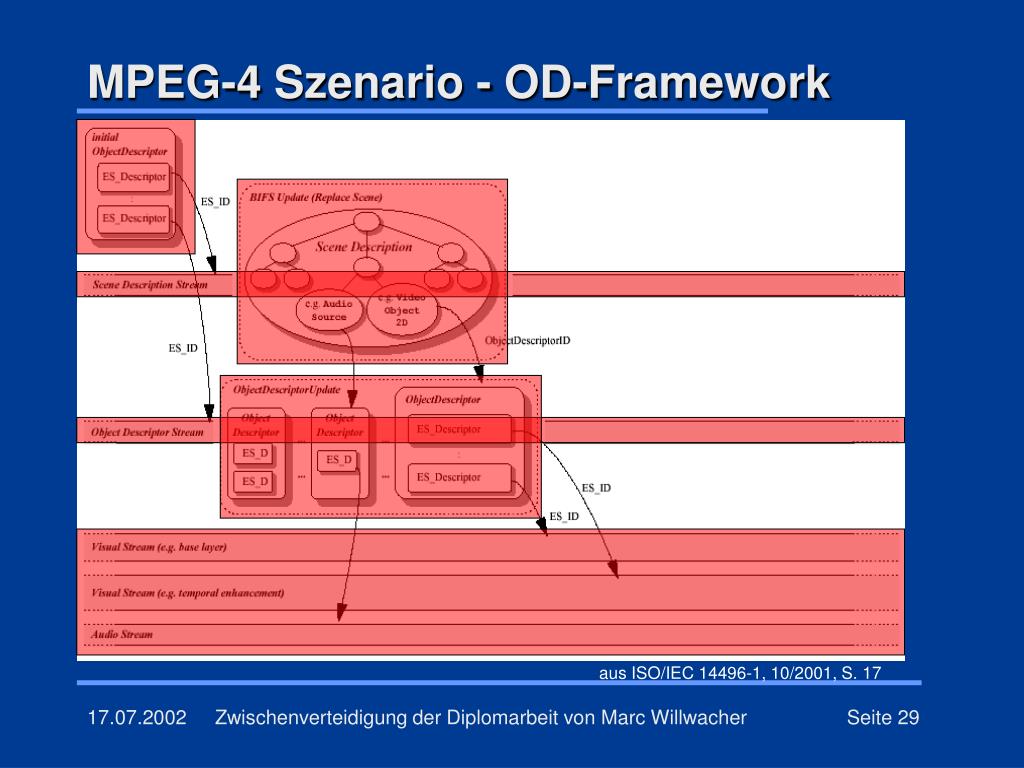

29. MPEG-4 Szenario - OD-Framework aus ISO/IEC 14496-1, 10/2001, S. 17 Zwischenverteidigung der Diplomarbeit von Marc Willwacher

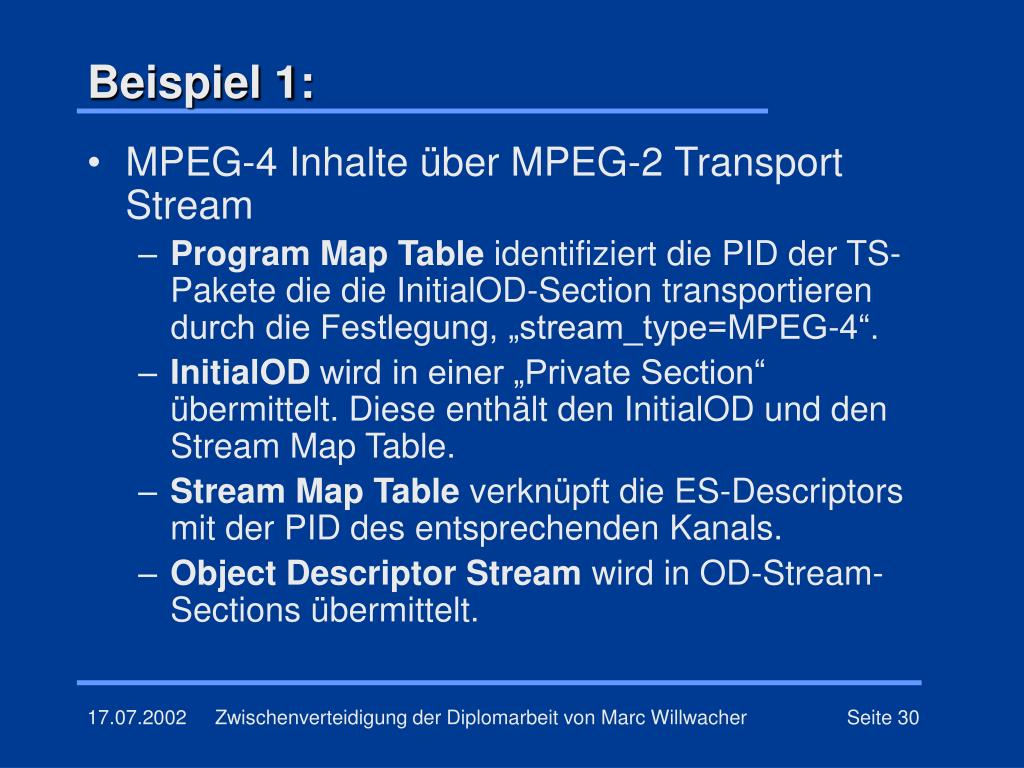

30. Beispiel 1: • MPEG-4 Inhalte über MPEG-2 Transport Stream • Program Map Table identifiziert die PID der TS-Pakete die die InitialOD-Section transportieren durch die Festlegung, „stream_type=MPEG-4“. • InitialOD wird in einer „Private Section“ übermittelt. Diese enthält den InitialOD und den Stream Map Table. • Stream Map Table verknüpft die ES-Descriptors mit der PID des entsprechenden Kanals. • Object Descriptor Stream wird in OD-Stream-Sections übermittelt. Zwischenverteidigung der Diplomarbeit von Marc Willwacher

31. Beispiel 1: • MPEG-4 Inhalte über MPEG-2 Transport Stream • Scene Desription Stream wird unterschieden in • BIFS-Command Informationen • BIFS-Anim Informationen • BIFS-Command Informationen werden übertragen in BIFS-Command Sections • BIFS-Anim Informationen werden, genauso wie Audio- oder Videoobjekte, in separaten ES übertragen. Zwischenverteidigung der Diplomarbeit von Marc Willwacher

32. MHP - Fähigkeiten • Empfang und Verarbeitung von • Video/Audio (MPEG-2, ...) • Daten (beliebige für Apps) • Applikationen (DVB-J, DVB-HTML) • Besitzt einen Navigator • Applikationen • unsignierte • signierte • Plugins • Interoperable • Implementation specific Zwischenverteidigung der Diplomarbeit von Marc Willwacher

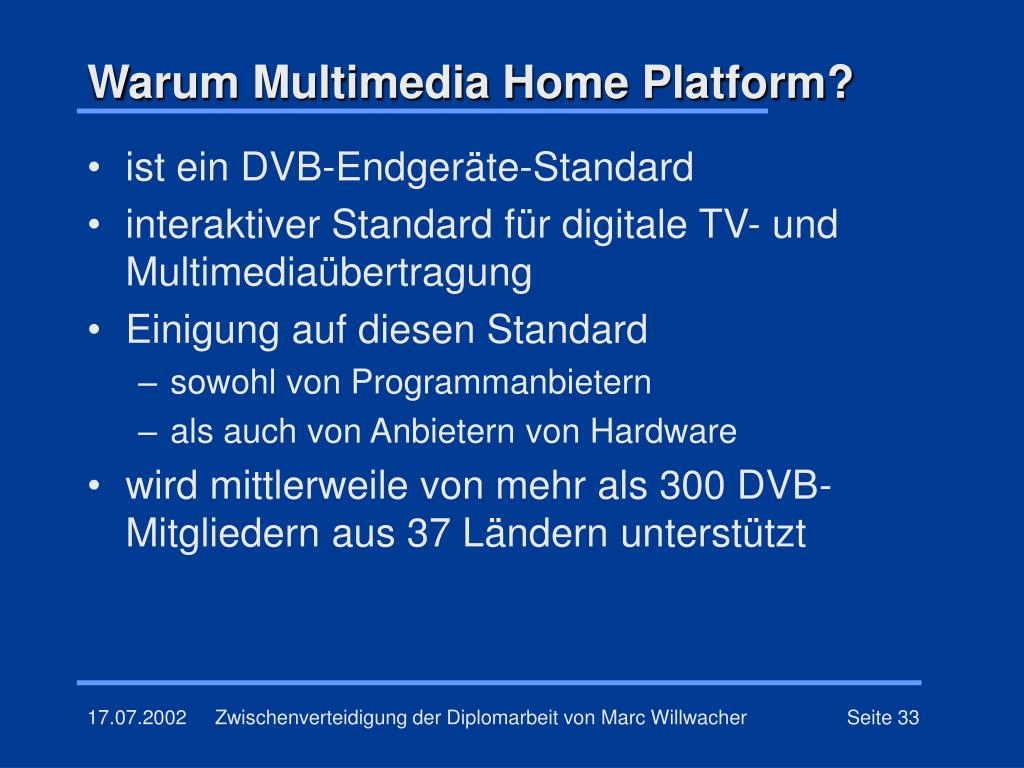

33. Warum Multimedia Home Platform? • ist ein DVB-Endgeräte-Standard • interaktiver Standard für digitale TV- und Multimediaübertragung • Einigung auf diesen Standard • sowohl von Programmanbietern • als auch von Anbietern von Hardware • wird mittlerweile von mehr als 300 DVB-Mitgliedern aus 37 Ländern unterstützt Zwischenverteidigung der Diplomarbeit von Marc Willwacher
