Introduction Quelques outils de base de l’EDA Méthodes à noyaux Filtres spatiaux robustes

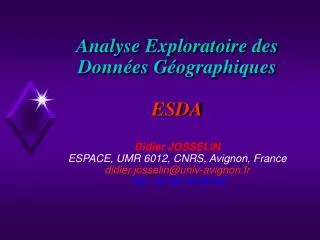

1. Analyse Exploratoire des Données GéographiquesESDADidier JOSSELINESPACE, UMR 6012, CNRS, Avignon, Francedidier.josselin@univ-avignon.frTél.: 04 90 16 26 93

2. P L A N Introduction Quelques outils de base de l’EDA Méthodes à noyaux Filtres spatiaux robustes Variogrammes robustes Autocorrélation spatiale Filtres adaptatifs Médienne, Distogramme Rapport SIG / outils de Statistique ARPEGE, LAVSTAT Conclusion

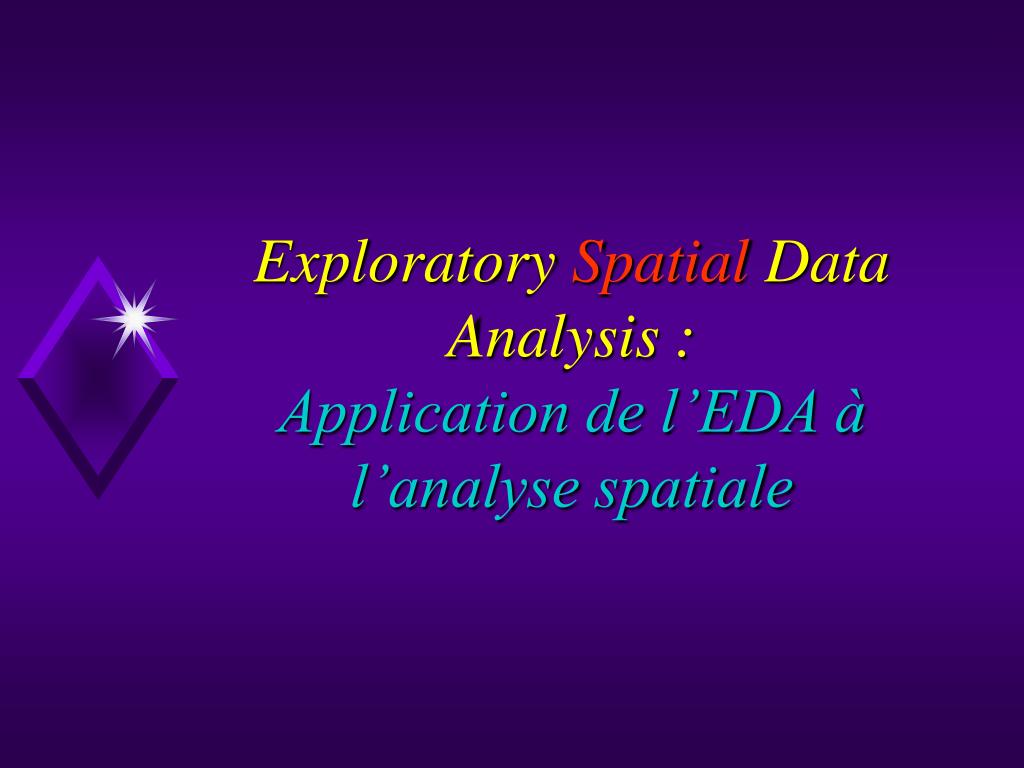

3. Exploratory Spatial Data Analysis :Application de l’EDA à l’analyse spatiale

4. L’enjeux principal de l’analyse spatiale et donc … de l’ESDA - L’analyse d’ensemblelocale d’objets géographiques… points surfaces lignes objets complexes - Pour rechercher les : relations statistiques relations spatiales relations à travers les échelles relations « statistico-spatiales » à travers…

5. L’ E D A et la statistique “classique”

6. Analyse des données

7. La voie de l’EDA

8. Histogramme, branchage,boîte à pattes, dot plot ...

9. Question : quels sont les qualités et les défauts de l’histogramme ?

10. + Les qualités ... • Mode de représentation synthétique • Mathématiquement bien étudié et établi • Permet de nombreux tests de dépendance statistique (contingence) - Méthodes de discrétisations «  automatiques »

11. - Les défauts ... • Sensibilité au nombre de classes • Mélange d’individus différents par classe • Contrainte de surfaces proportionnelles aux fréquences  formes « bizarres » - Méthodes de discrétisations «  automatiques »

12. Réponse apportée par le branchage (Stem and leaf)

13. Réponse apportée par des graphiques simples Dot Plot Stacked Plot Jittered Plot

14. Réponse apportée par la boîte à pattes proches intérieurs adjaçents lointains Q1 Q3 Q2 min max Distance Inter Quartile (dIQ) 1,5 x (Q3-Q2)

15. Réponse apportée par l’histogramme dynamique (ex : le distogramme, Josselin, 1999)

16. Démo histogramme dynamiqueet boîte à pattes

17. Question :quels sont les qualités et les défauts des méthodes classiques de comparaison de distributions (Khi2, Kolmogorov-Smirnov ...) sur tableau de contingence ?

18. + Les qualités ... • Utilisent l’histogramme • Sont synthétiques et font appel à des tests de probabilité • Mathématiquement bien étudié et établi

19. - Les défauts ... • Sensibilité au nombre de cases • On perd l’individu • On ne peut pas évaluer la forme de la distribution - Plusieurs valeurs peuvent correspondre à des réalités significativement différentes

20. La réponse du QQ Plot Valeurs xi classées par ordre croissant (i est l’indice) Quantiles théoriques suivant une loi normale

21. Démo QQ-Plot

22. Ré-expression de variable,régressions robustes, Lowess

23. Question :quels sont les qualités et les défauts des régressions de type “moindres carrés”, linéaires ou non linéaires ?

24. Les mêmes qualités que d’habitude ... et les mêmes défauts ... • Sensibilité aux valeurs extrêmes… • Nécessité de normalité des résidus et bonne répartitions des individus en X et Y

25. Une première réponse : la ré-expression des données Puissance Transformée 4X4 3 X3 2 X2 1 X ½ racine(X) 0 log(X) -½ -1/racine(X) -1 -1/X -2 -1/X2 -3 -1/X3 Log(x) L’échelle de puissance de Tukey

26. La réponse de la “droite résistante” à la régression linéaire (ex :grigri-plot, A. Banos, 1999) Résistant line Régression Moindres carrés

27. Principe de la droite résistante • On regroupe les individus en 3 paquets d’effectifs égaux (en fonction de X) • On calcule pour chaque groupe l’individu robuste {médiane des X, médiane des Y} • On ajuste la droite sur les 2 points médians extrêmes, puis sur le point médian central

28. Démo Droite Résistante

29. La réponse du “Lowess” à la régression non linéaire

30. Principe du lowess (lissage robuste d’un nuage de points) • On définit une distance et on calcule, pour chaque point les poids des points voisins • On calcule la régression locale sur chaque point (polynôme) • On calcule les résidus et on applique un ajustement robuste par la médiane, pour éliminer les résidus trop importants

31. La voie de l’ESDA ?

32. Démo Lowess, filtres robustes sur données

33. ESDA : outils existants

34. Question :Comment lisser, homogénéiser, simplifieretanalyser à travers les échelles... un phénomène observé ?

35. Filtres spatiaux robustes

36. X+1 X-1 X-2 X+2 X a=5, t=2 Principe • On promène un filtre d’amplitude a choisi par l’utilisateur • En chaque valeur de la série, on applique la fonction f (pour nous la médiane) :

37. Médiane mobile

38. Filtres spatiaux Même principe que sur série, mais s’applique en 2D Distance Degré de contiguïté

39. 1 2 3 5 4 Contiguïté Matrice de contiguïté (i,j) 5 zones J I Cij = 1 si i et j ont une frontière commune 0 sinon On peut aussi définir des degrés de contiguïté :- d'ordre k (supérieur à 1) - d'ordre infèrieur à k

40. 1 2 3 5 4 Distance Matrice de contiguïté (i,j) 5 zones J I a = 1 Cij = 1/daij si i ¹ j avec a > 1 0 sinon On peut aussi d₫finir des pond₫rations dans la distance en jouant sur a

41. Filtres spatiaux

42. Estimateurs de densité Application aux accidents de la route en 1996 dans la CUDL A. Banos, F. Huguenin-Richard, 1999 Source : CUDL, 1996

43. Estimation de densité par fonction de Kernelet les fenêtres mobiles adaptatives • Principe général : - estimation en tout point de l’espace de l’intensité d’un phénomène (nombre d’accidents) - balayage systématique de la zone d’étude par une fenêtre circulaire mobile de rayon r défini par l’utilisateur ou auto-adaptative - pondération du nombre d’accidents en fonction de la distance de chaque accident au centre de la fenêtre circulaire D’après Bailey T., Gatrell, A., 1995 A. Banos, F. Huguenin-Richard, 1999

44. Estimation de densités locales. Représentation surfacique Densités estimées à partir de 20 000 fenêtres mobiles fixes de rayon 1000 m Densités estimées à partir de 20 000 fenêtres mobiles adaptatives de rayon 1000 m A. Banos, F. Huguenin-Richard, 1999 Source : CUDL, 1996

45. Estimation de densités locales. Représentation 3D Densités estimées à partir de 20 000 fenêtres mobiles fixes de rayon 1000 m Densités estimées à partir de 20 000 fenêtres mobiles adaptatives de rayon 1000 m A. Banos, F. Huguenin-Richard, 1999 Source : CUDL, 1996

46. Les clusters Population de référence • Soit une population de référence : l’ensemble des accidents en 1996 dans la Cudl • Extraction d’une sous-population : les accidents ayant impliqué au moins un piéton enfant • Constat visuel : forme de la distribution spatiale des 2 semis de points semble identique • Question : - existent-t ils dans la sous-population des concentrations locales non identifiables à l’œil nu ? Sous-population A. Banos, F. Huguenin-Richard, 1999

47. Principe de la méthode des clusters • Comparaison statistique de la distribution spatiale de la sous-population avec sa distribution théorique associée, construite sous hypothèse d’une répartition spatiale aléatoire • Application de la loi de Poisson pour tester la significativité des écarts observés entre les 2 distributions • Couverture de la zone d’étude par des fenêtres mobiles circulaires - nombre défini par l’utilisateur - rayon variable, choisi au hasard dans un intervalle fixé par l’utilisateur

48. Identification de concentrations locales P(,) < 0.05 P(,) < 0.01 P(,) < 0.005 P(,) < 0.001 A. Banos, F. Huguenin-Richard, 1999

49. Démo Filtres spatiaux robustes
