Seminar om solceller 18.11.2013-Omsorgsbygg Solenergiproduksjon ved HiH avd. Evenstad

1. Seminar om solceller 18.11.2013-Omsorgsbygg Solenergiproduksjon ved HiH avd. Evenstad Foto : Øystein Holm

2. Hvorfor satse på solenergi ? Krav og mål om nullenergibygninger, en industri i sterk vekst, økt forsyningssikkerhet og øker interessen for energisparing etc.

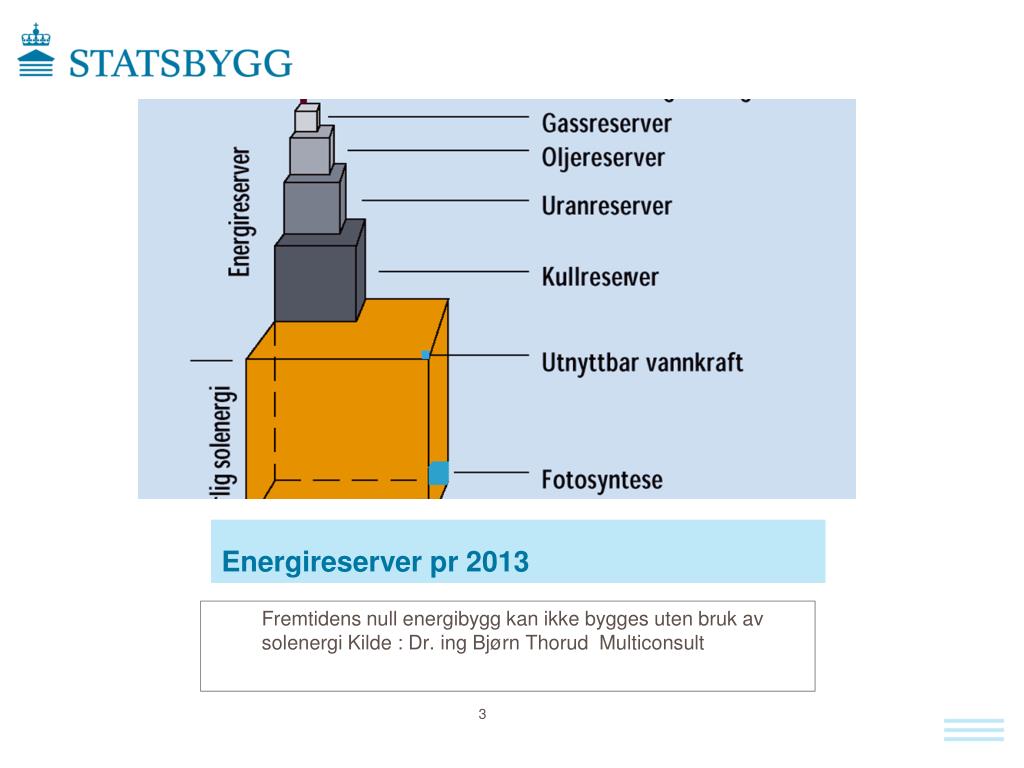

3. Energireserver pr 2013 Fremtidens null energibygg kan ikke bygges uten bruk av solenergi Kilde : Dr. ing Bjørn Thorud Multiconsult

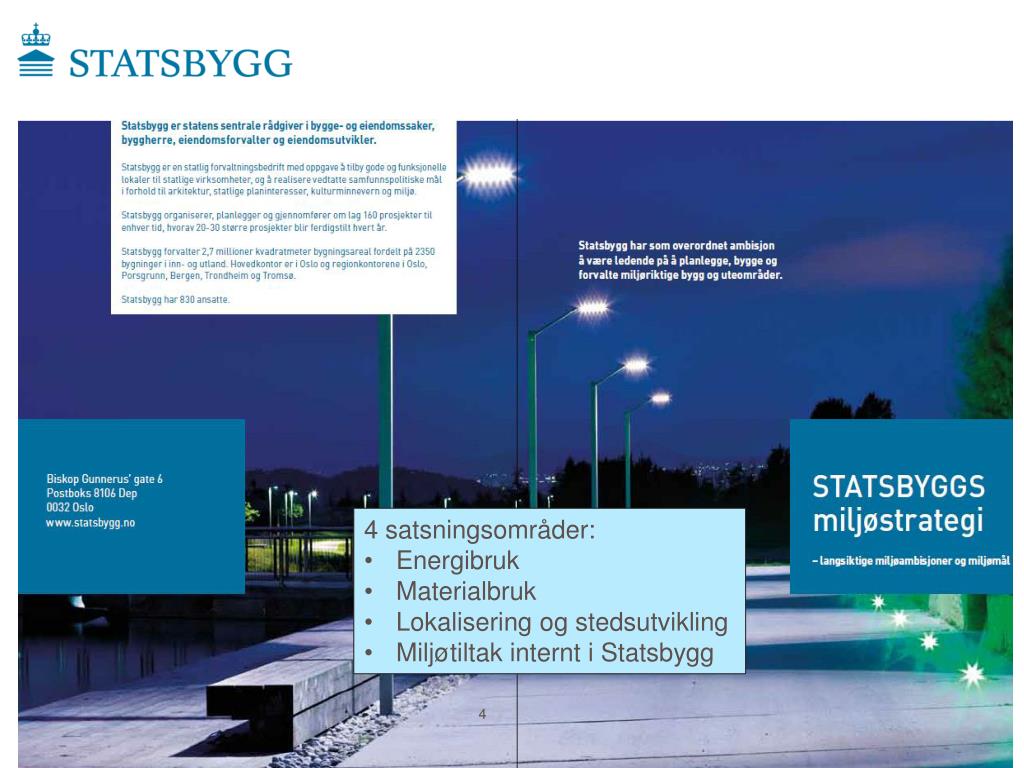

4. 4 satsningsområder: • Energibruk • Materialbruk • Lokalisering og stedsutvikling • Miljøtiltak internt i Statsbygg

5. Statsbyggs ambisiøse miljømål mot 2030 • Redusere energibruken til nesten nullenerginivå for nybygg og total rehab. innen 2018 • 1/3 av eksisterende bygningsareal skal innen 2020 ha energikarakter C eller bedre • Anskaffe og implementere nytt energioppfølgings -system

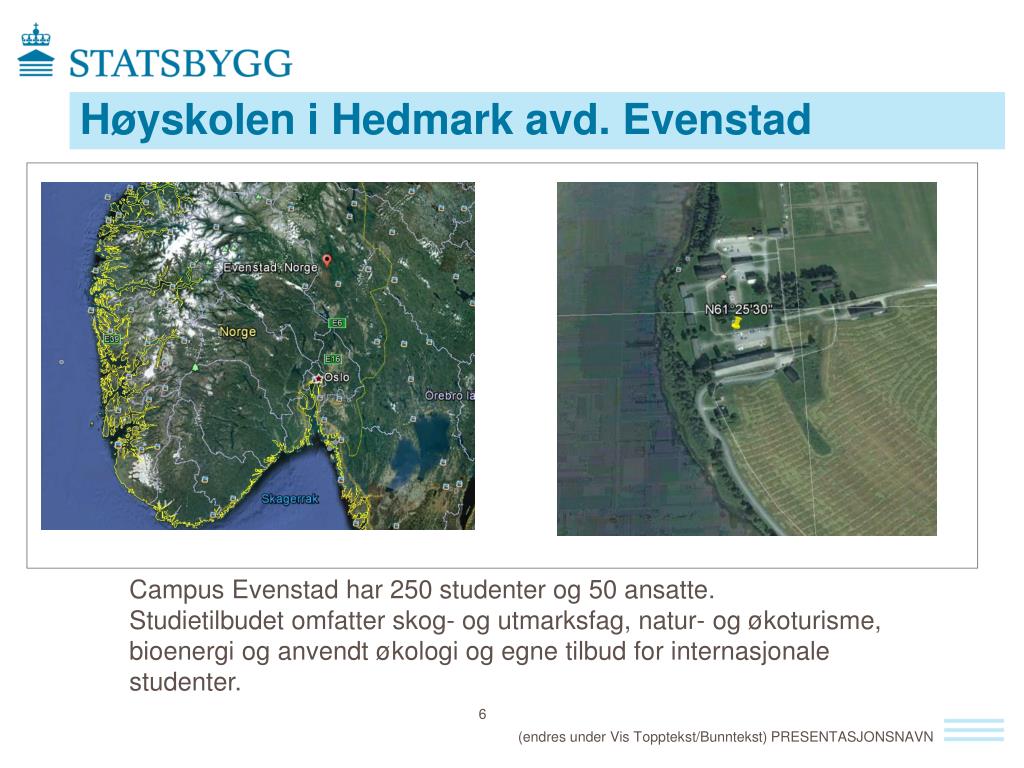

6. Høyskolen i Hedmark avd. Evenstad Campus Evenstad har 250 studenter og 50 ansatte. Studietilbudet omfatter skog- og utmarksfag, natur- og økoturisme, bioenergi og anvendt økologi og egne tilbud for internasjonale studenter. (endres under Vis Topptekst/Bunntekst) PRESENTASJONSNAVN

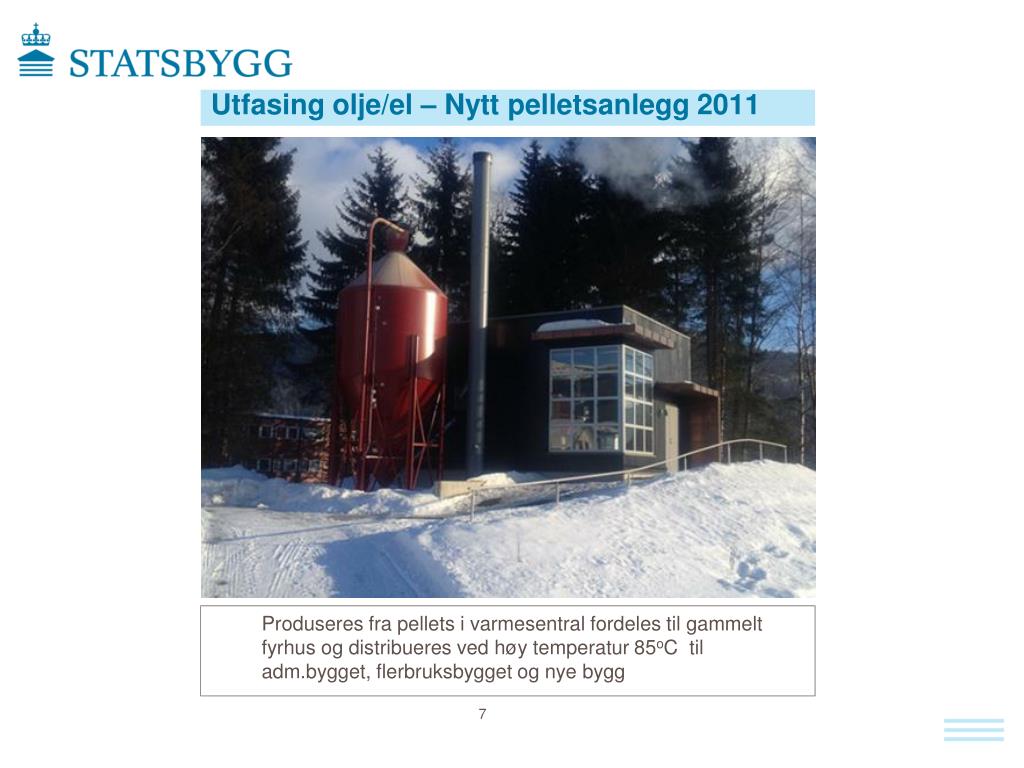

7. Utfasing olje/el – Nytt pelletsanlegg 2011 Produseres fra pellets i varmesentral fordeles til gammelt fyrhus og distribueres ved høy temperatur 85oC til adm.bygget, flerbruksbygget og nye bygg

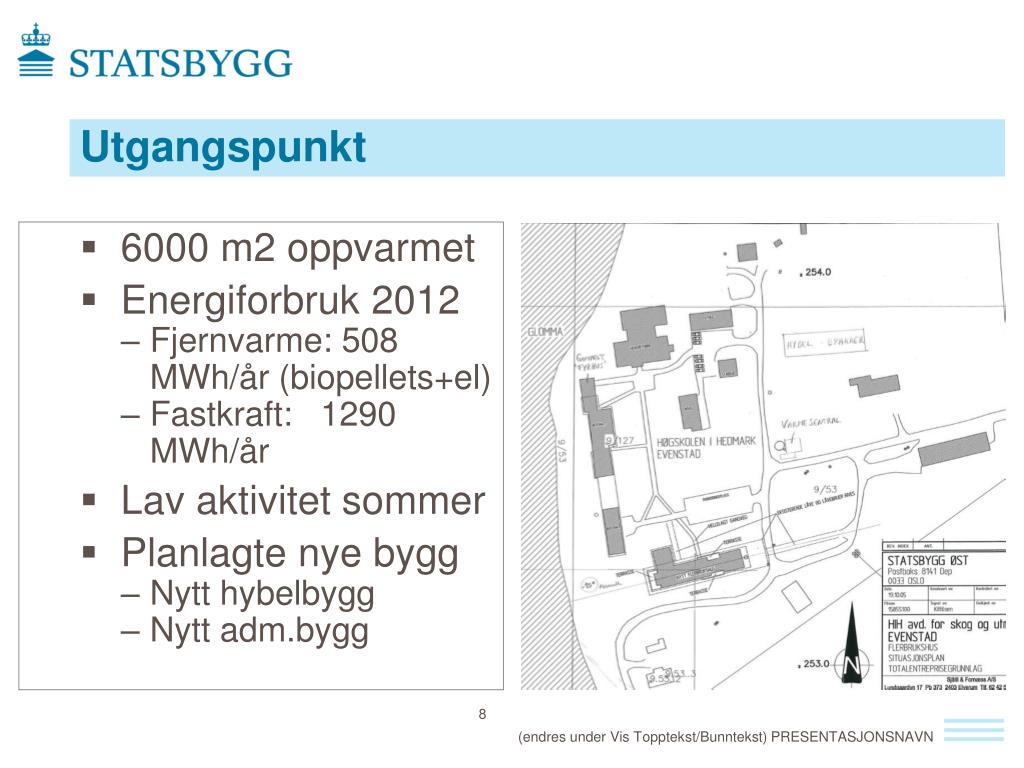

8. Utgangspunkt • 6000 m2 oppvarmet • Energiforbruk 2012 • Fjernvarme: 508 MWh/år (biopellets+el) • Fastkraft: 1290 MWh/år • Lav aktivitet sommer • Planlagte nye bygg • Nytt hybelbygg • Nytt adm.bygg (endres under Vis Topptekst/Bunntekst) PRESENTASJONSNAVN

9. Offentlig anbud med 3 tilbud • Totalentreprise: • Byggherre: Statsbygg Øst • Byggherre rådgiver: Multiconsult • Leverandør: Sønnico • Prosjektledelse: Fusen • Mek.montering: Tak & Beslag • El.installasjon: Sønnico Anbudskonkurranse lagt ut i Doffin Kun 3 tilbud, 7 stk meldte sin interesse

10. Fakta om solenergi produksjonsanlegget • Merkeeffekt: 70 kWp • Solceller: Multikrystallinsk silisium • Antall solcellemoduler: 265 stk moduler fra REC Solar • Totalt solcelleareal: 455 m2 • Beregnet strømproduksjon: 64 300 kWh/år (141 kWh/m2 solcelleareal) • Ytelse: Garantert i 25 år - og teknisk levetid er sannsynligvis enda lenger • Solcelleanlegget ligger på taket på Flerbrukshuset “Låven” på Høyskolen i Hedmark avd. Evenstad. 64 MWh/år er omtrent like mye strøm som forbruket i 4 boliger. Man sparer med dette 18 tonn CO2, og reduserer strømforbruket fra nettet med ca. 5 %. Etter to år har solcellemodulene produsert like mye energi som gikk med til å produksjon av dem.

11. Energimerkekarakter basert på beregnet energi gikk fra C til B , energibehovet må være lavere enn 100 kWh/m2 for bygningskategori skolebygning (tiltak for å få A -> skifte vinduer, mer isolasjon, trykktestes og lavere enn 70 kWhm2 osv). Oppvarmingskarakter før og etter GRØNN (hvor stor grad Låven kan varmes opp av andre energikilder (pellets) enn fossilt brennstoff og strøm Biobrensel forutsettes å dekke min 80 % av oppvarmingsbehovet Energimerke – og tilstandsvurdering Flerbrukshuset

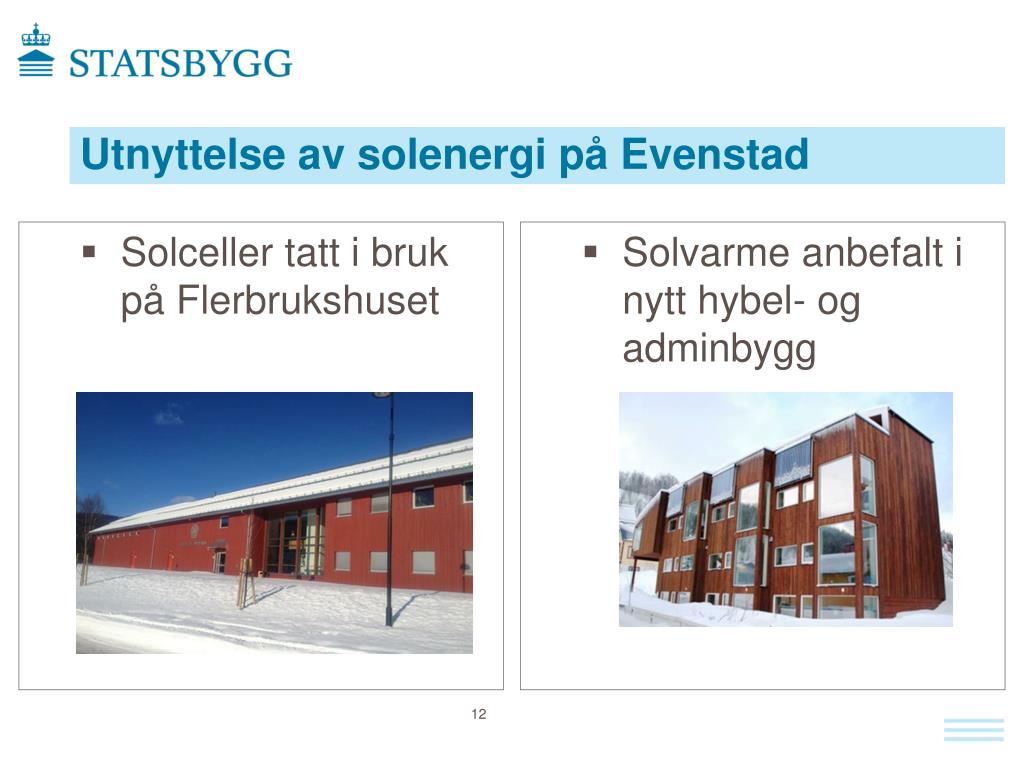

12. Utnyttelse av solenergi på Evenstad • Solceller tatt i bruk på Flerbrukshuset • Solvarme anbefalt i nytt hybel- og adminbygg

13. Hvordan velge teknologi? Er størrelse viktig? Eller økonomi? • Multikrystallinsk silisium solcelle • REC Peak Energy modul 15,5% virkn.grad • systempris ca 14 kr/Wp • Monokrystalinsk silisium • Høyere virkningsgrad • systempris ca 16 kr/Wp • Tynnfilm / CIGS • lavere virkningsgrad • systempris kr 17 kr/ Wp • Campus Evenstad • 70 kWp (drift des.13) • Kjørbo Powerhouse II • 300 kWp (drift feb.14 ?) • Økern Sykehjem • 130 kWp (drift mai 14?) • Oceania • 64 kWp (i drift) (endres under Vis Topptekst/Bunntekst) PRESENTASJONSNAVN

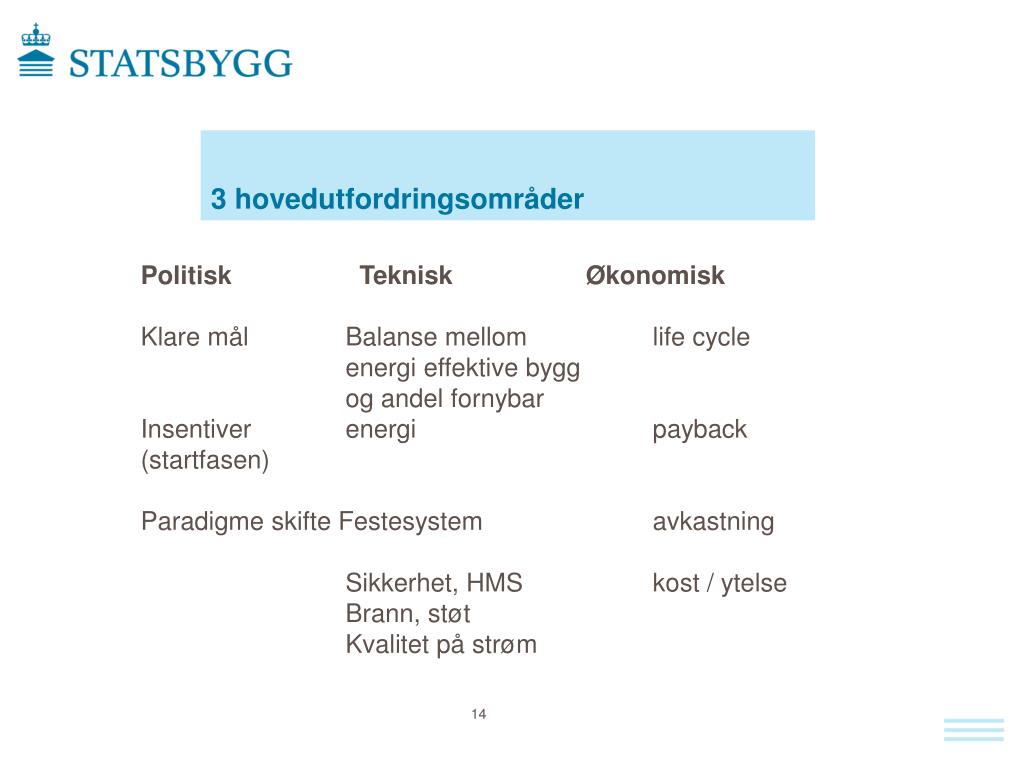

14. Politisk Teknisk Økonomisk Klare mål Balanse mellom lifecycle energi effektive bygg og andel fornybar Insentiver energi payback (startfasen) Paradigme skifte Festesystem avkastning Sikkerhet, HMS kost / ytelse Brann, støt Kvalitet på strøm 3 hovedutfordringsområder

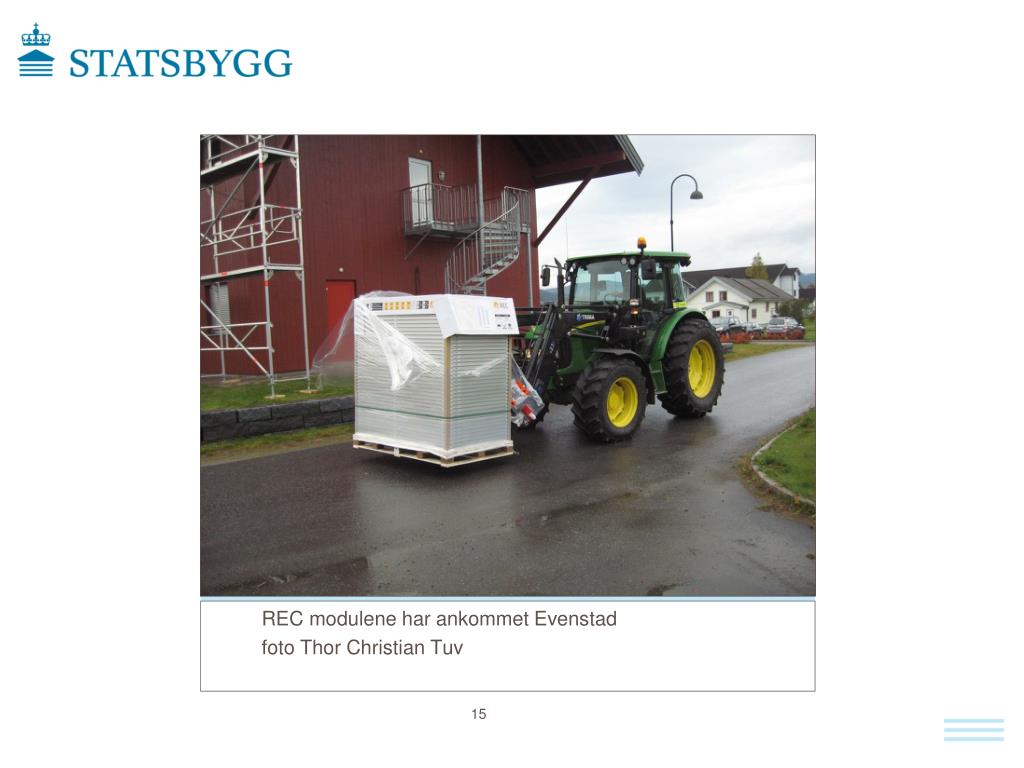

15. REC modulene har ankommet Evenstad foto Thor Christian Tuv

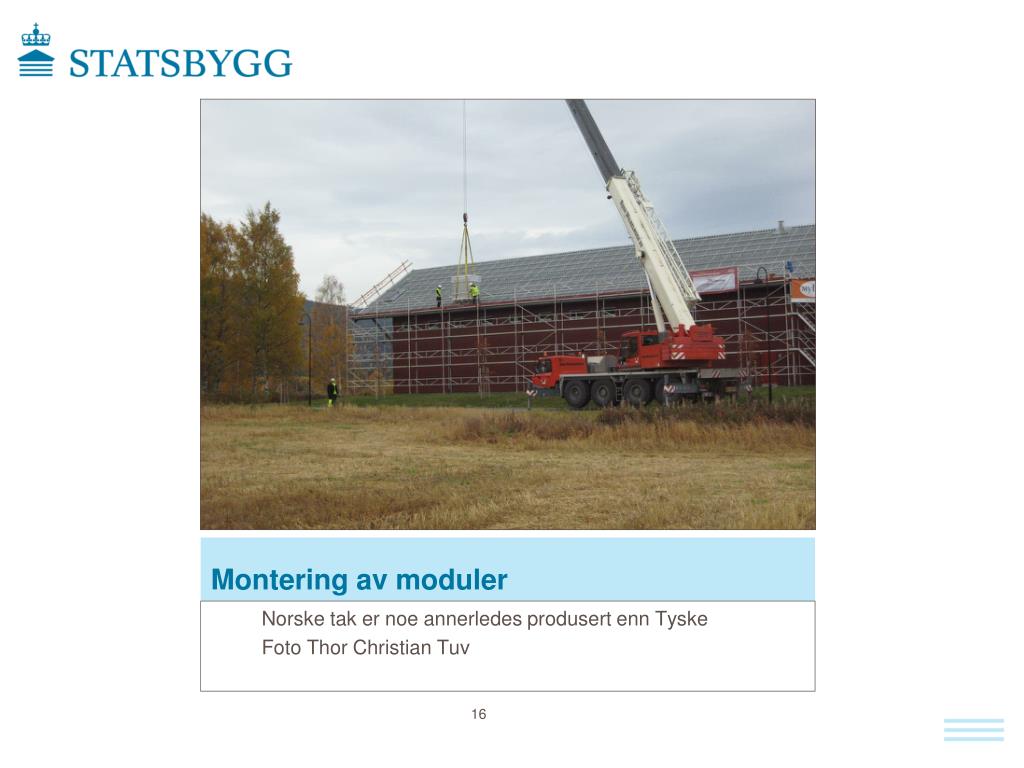

16. Montering av moduler Norske tak er noe annerledes produsert enn Tyske Foto Thor Christian Tuv

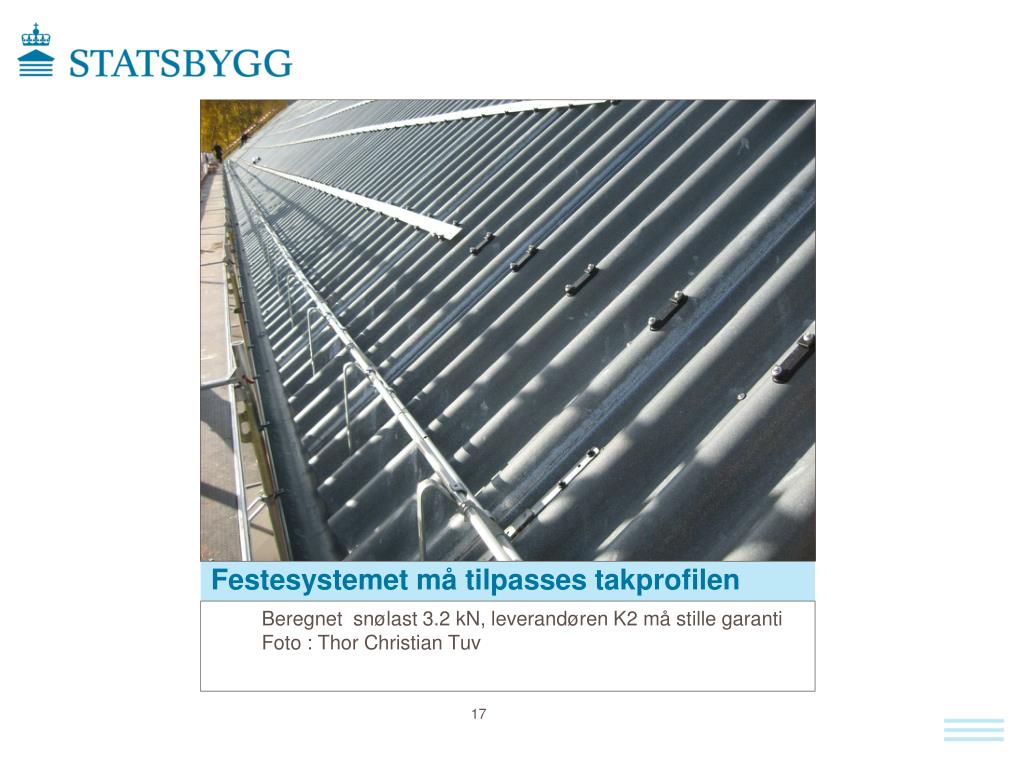

17. Festesystemet må tilpasses takprofilen Beregnet snølast 3.2 kN, leverandøren K2 må stille garanti Foto : Thor Christian Tuv

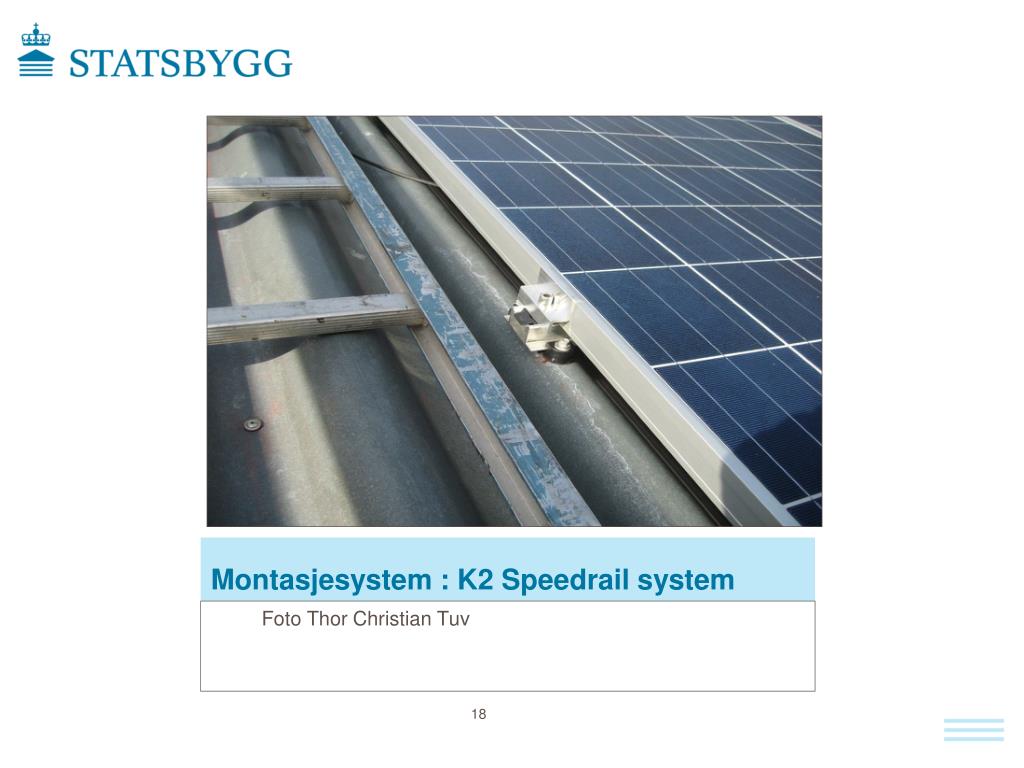

18. Montasjesystem : K2 Speedrail system Foto Thor Christian Tuv

19. Tak og montasje 276 stk REC moduler REC 25 PE

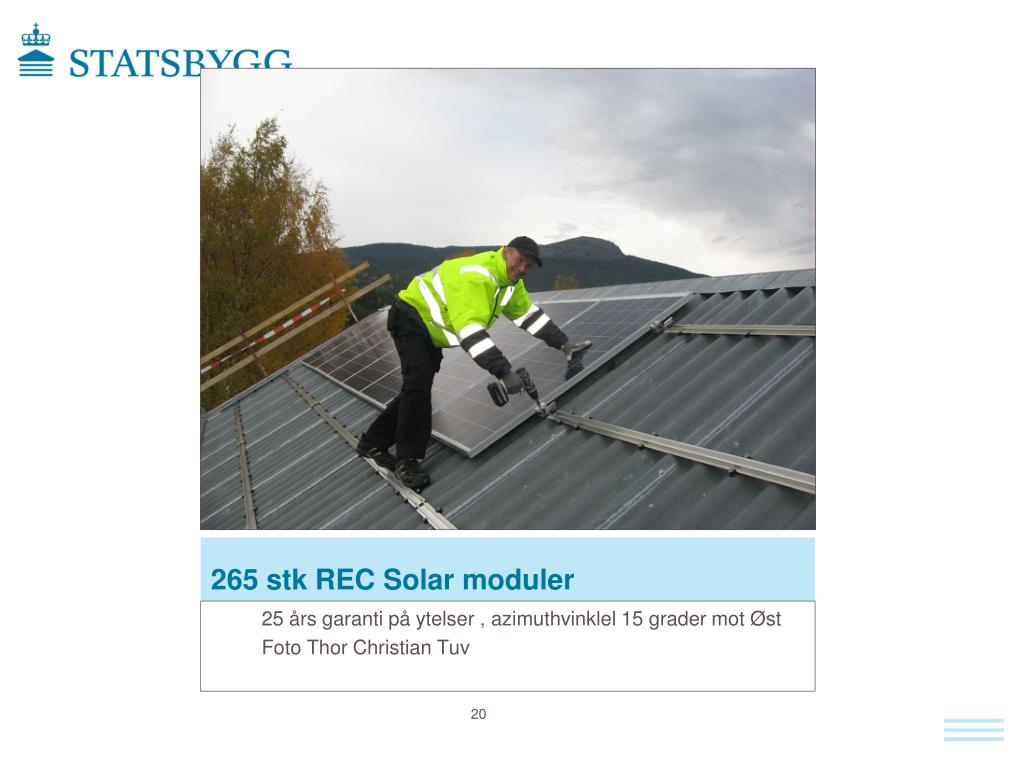

20. 265 stk REC Solar moduler 25 års garanti på ytelser , azimuthvinklel 15 grader mot Øst Foto Thor Christian Tuv

21. Kabling Ca 3.5 km likestrømskabel

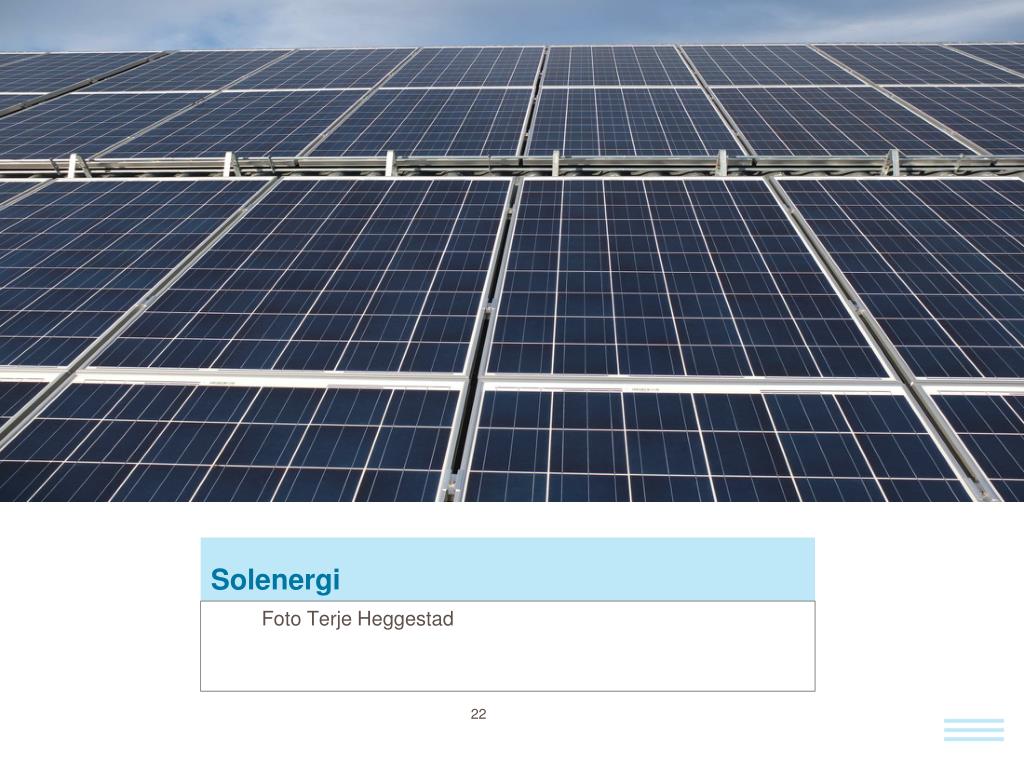

22. Solenergi Foto Terje Heggestad

23. Eksisterende snøfangere beholdes Hva skjer med snøen ? Foto Thor Christian Tuv

24. Solenergi innstråling monitor 455 m2 med solcelle moduler, multikrystallinsk silisium Foto Tak vinkel 35 grader , Orientering : -15 grader ift sør Thor Christian Tuv

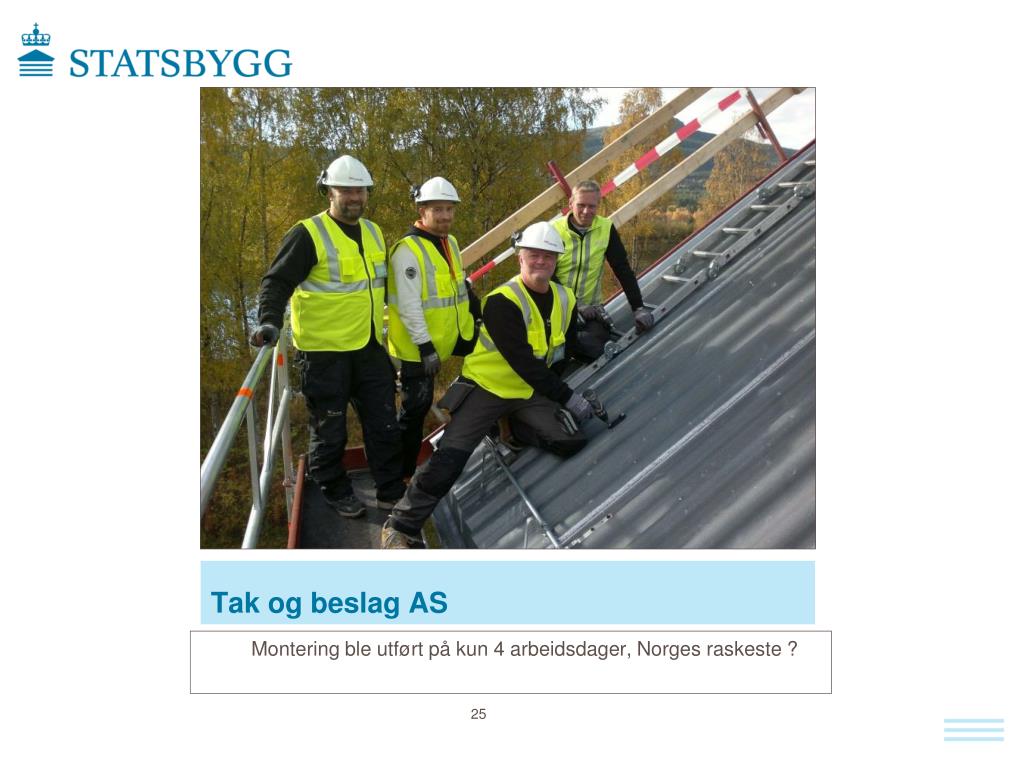

25. Tak og beslag AS Montering ble utført på kun 4 arbeidsdager, Norges raskeste ?

26. Vind monitor Avkjølingseffekt pga vind Foto : Thor Christian Tuv

27. 12 stk SMA Sunny Boy 5000 400 TN – utstyr krever eventuelt ekstra skilletransformator Noe begrenset vekselretterutvalg Foto Thor Christian Tuv

28. Inntakstavle Med overspenningsvern, likestrømsbrytere, likestrøm maks 1000 Volt Foto Thor Christian Tuv

29. Sikringsskap strømnettet 3 x 230 V IT Foto Thor Christian Tuv

31. Hva omfatter prosjektet og leveransen ? Prosjektet inneholder: - prosjektering, - installering, - tilknytting, - idriftsettelse - komplett FDV dokumentasjon av solcelleanlegget - driftsovervåkning til SD anlegg • Anlegget leveres nøkkelferdig, med komplett utstyr som solcellemoduler, vekselrettere, kabling, koblingsbokser, DC og AC brytere, overspenningsvern

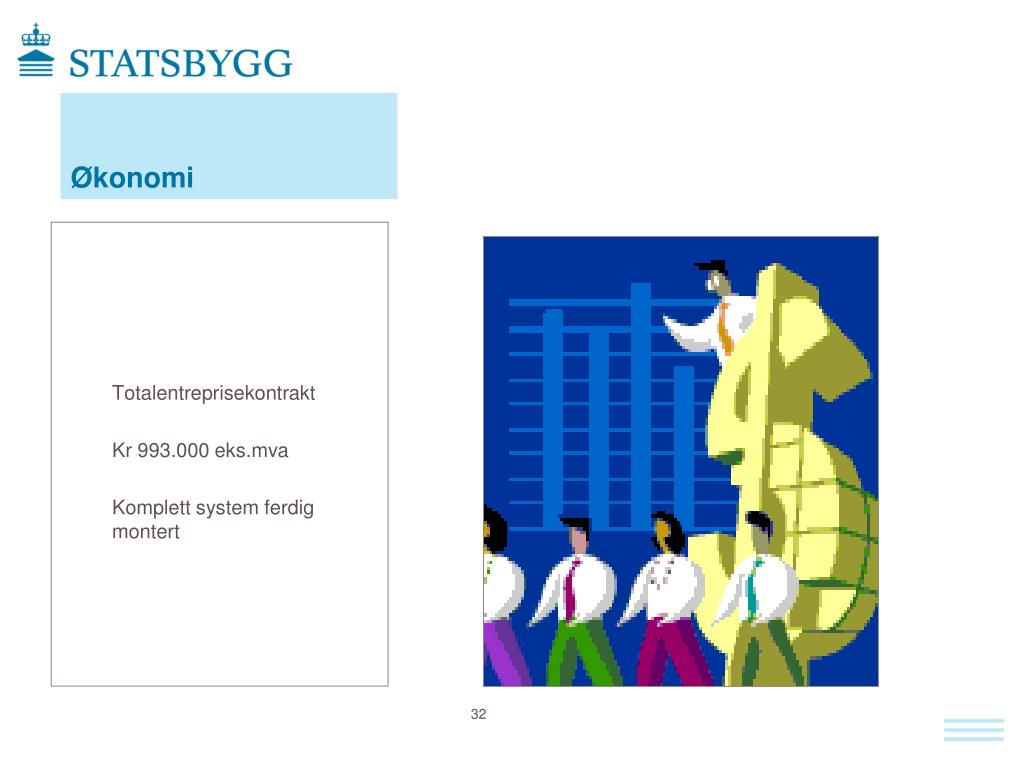

32. Økonomi Totalentreprisekontrakt Kr 993.000 eks.mva Komplett system ferdig montert

33. Årlig produksjon på ca 60.000 kWh • Det forutsettes at hoveddelen av produksjonen benyttes til eget forbruk på høyskolen. • I perioder med overskuddsenergi (spesielt om sommeren og lite aktivitet på eiendommen) leveres overskuddet i enkelte timer inn på nettet til Eidsiva energi og avregnes som << solgt energi >> • Eidsiva Energi er positiv til en slik løsning, men stiller krav til kvaliteten på levert energi (spenning, frekvens m.m) • Anlegget må være i drift for å se om disse kravene oppfylles og må kunne dokumenteres • Det arbeides også med å tilknytte ladestasjoner for el. biler til anlegget

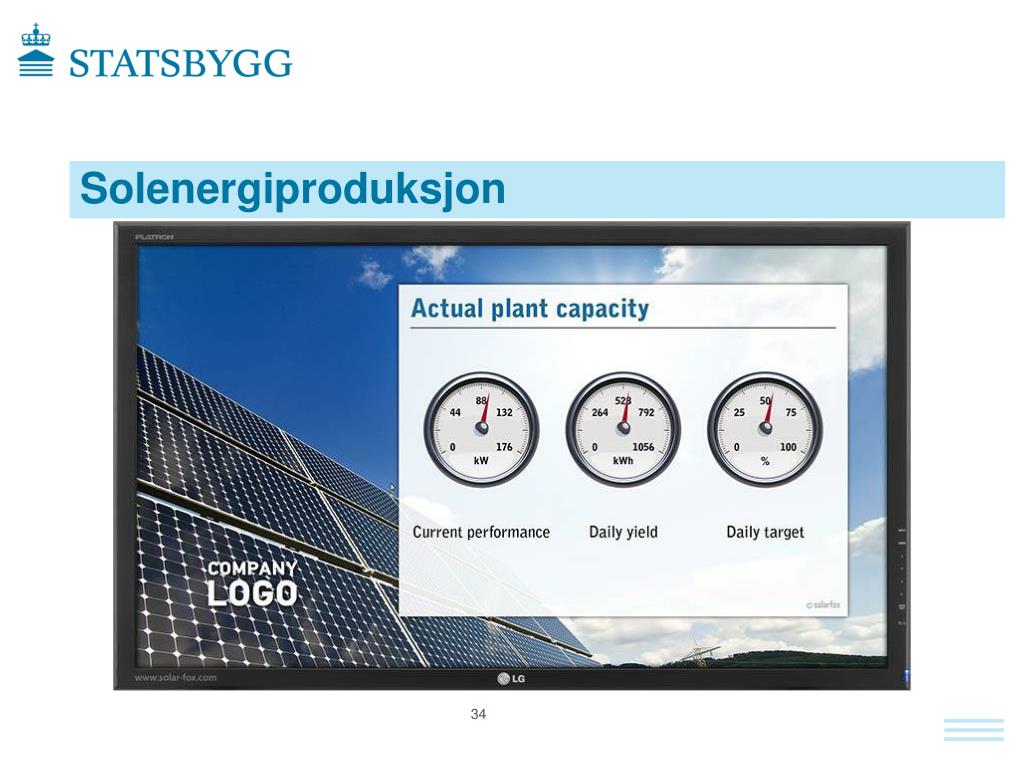

34. Solenergiproduksjon

35. Varsling og overvåking av redusert CO2 utslipp Sparer samfunnet for 18 tonn CO2 pr år, ca 500 kg CO2 tilsvarer en reise tur retur Oslo - Roma med fly

36. Ambisjoner for videre utvikling Ordinære og hurtig ladestasjoner, mål å utnytte batterikapasiteten i elektriske biler for ytterligere økning av lagringskapasiteten (vehicle – to grid), to veis timemåling og innovative web-ogApp-løsninger

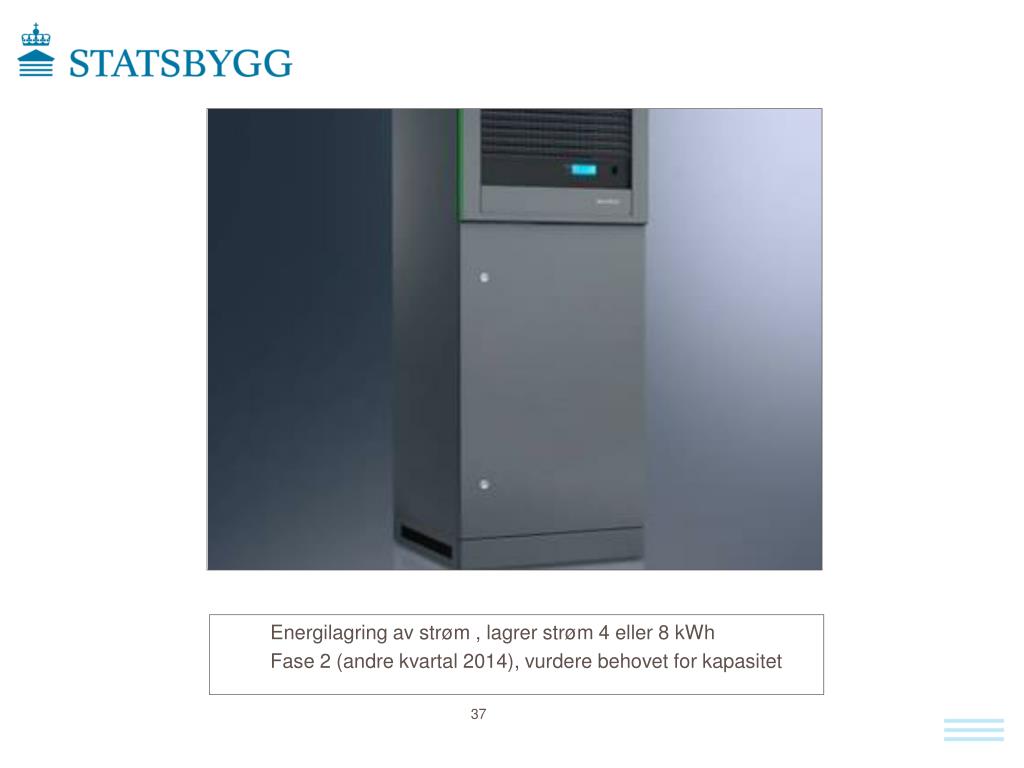

37. Energilagring av strøm , lagrer strøm 4 eller 8 kWh Fase 2 (andre kvartal 2014), vurdere behovet for kapasitet

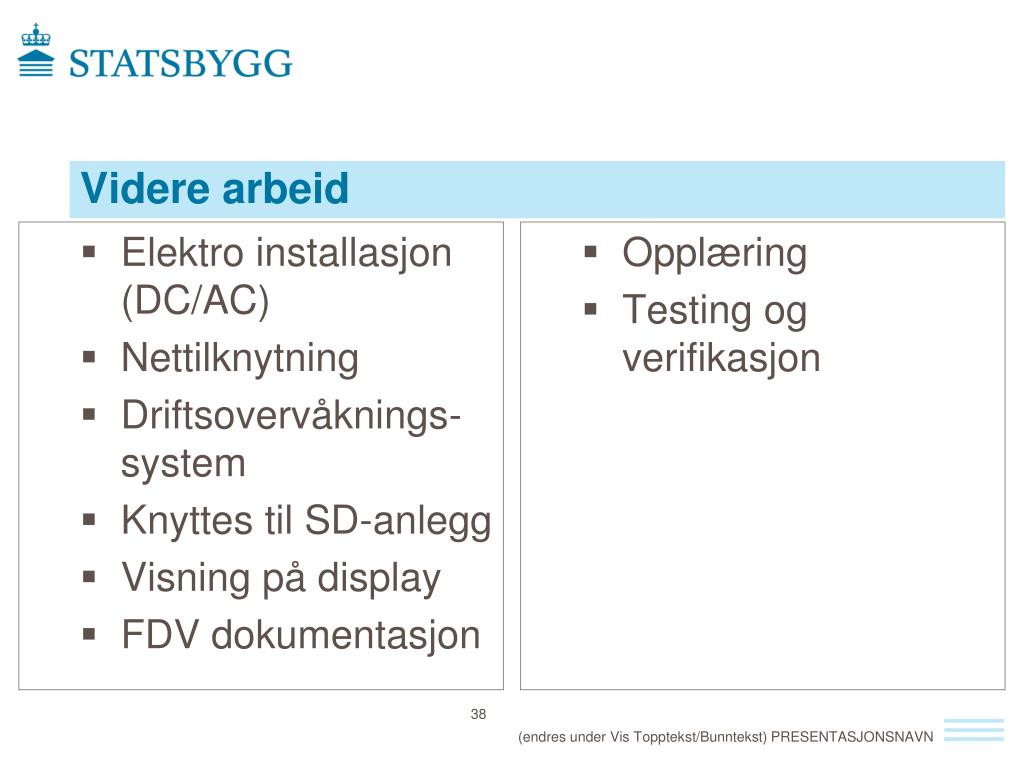

38. Videre arbeid • Elektro installasjon (DC/AC) • Nettilknytning • Driftsovervåknings-system • Knyttes til SD-anlegg • Visning på display • FDV dokumentasjon • Opplæring • Testing og verifikasjon (endres under Vis Topptekst/Bunntekst) PRESENTASJONSNAVN

39. Evenstad kurs - / kompetansesenter innen bygningsintegrert Solenergi Driftsledere, forvaltere, Campus Evenstad, eksterne aktører: som energibransje, rådgivere, systemleverandører og installatører Kompetanse spredning

40. Overtagelse og åpning 3 des. 13
