  1. Ruckus Setting 2012/10/01

  2. Outline • Ruckus Wireless • Fat AP & Thin AP • 無線網路常用認證 • Ruckus ZoneFlex基本操作設定 • SmartMesh

  3. Ruckus Wireless

  4. 為何選用Ruckus • ● 原有無線網路環境訊號弱、死角多、覆蓋率低 • ● 傳統FAT AP架構管理不易，設備經常當機 • 效益● 部署後訊號穩定度顯著提高，大幅改善無線網路連線品質● 訊號覆蓋率增加，用較少AP即可達到相同效果，有效降低建置成本● 設備可靠度高，管理容易，有效減少人力成本

  5. 誰也選用Ruckus • 嘉南藥理科技大學 • 淡江大學 • 宜蘭大學

  6. 2012 年第二季企業 WLAN 廠商營收之市場佔有率 Source : IDC ， 2012 年 9 月

  7. Fat AP & Thin AP

  8. Fat AP • AP獨立作業，類似Router的功能 • 所有的功能都在AP裡面 • 價錢較便宜 • 不好除錯 • 管理困難

  9. Thin AP • 管理簡易, 設定快速 • – 完全由控制器設定, 不需個別設定AP。 • • 資料安全性佳 • – 所有加解密資料皆由控制器處理。 • • 建置速度快 • – 快速建立無線環境, 不需改變有線網路設定。 • • 效能較一般FAT-AP好 • – 僅轉送資料給控制器, 不做加解密動作。 • • 財產清點快速 • – 控制器可列出目前所有AP狀況與使用者。

  10. 無線網路常用認證

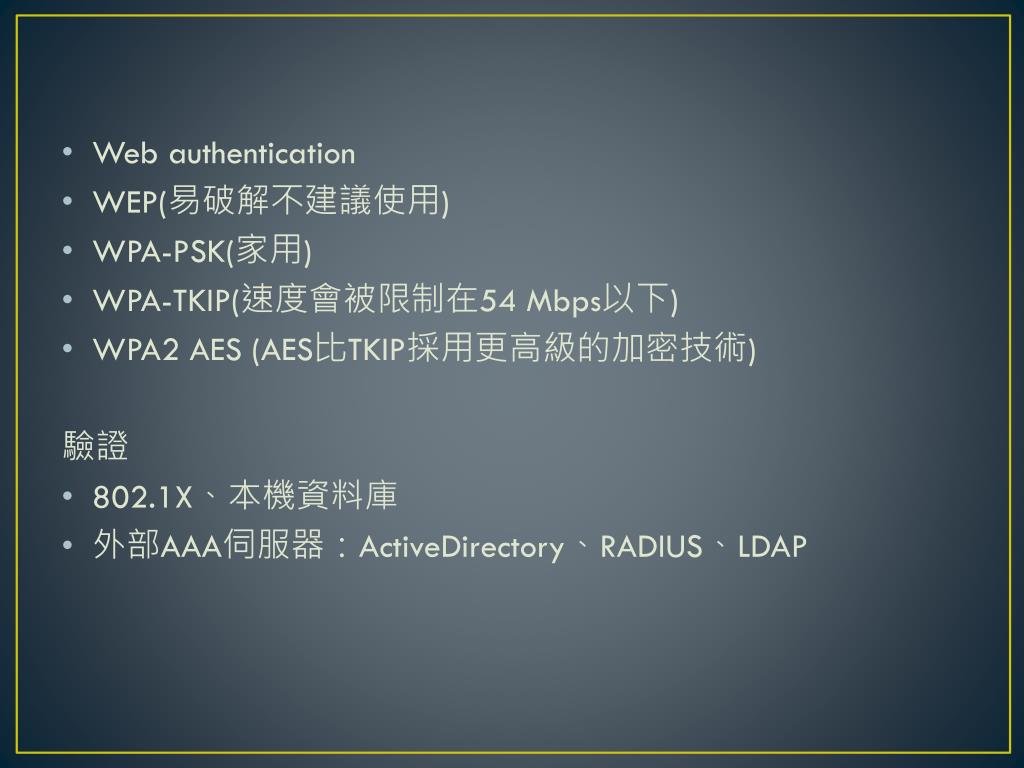

  11. Web authentication • WEP(易破解不建議使用) • WPA-PSK(家用) • WPA-TKIP(速度會被限制在54 Mbps以下) • WPA2 AES(AES比TKIP採用更高級的加密技術) 驗證 • 802.1X、本機資料庫 • 外部AAA伺服器：ActiveDirectory、RADIUS、LDAP

  12. Ruckus ZoneFlex基本操作設定

  13. 實習工具 • ZoneFlexTM2942 * 1 • 電源插頭 *1 • 網路線*1 • 迴紋針 *1 • NB *1 • 每組一台Switch 共七台

  14. Step1 • 將ZoneFlexTM2942接上電 • 然後用迴紋針壓住Reset鍵10秒鐘 • 放開迴紋針後，兩個網路孔會恆亮 • 然後將NB設定192.168.0.2 • Ping 192.168.0.1 • 打開Browser，連192.168.0.1 • 帳密:請看AP下方 • ※如果一直Ping不到，請重覆2 & 3的步驟

  15. Step2

  16. Step3

  17. Step4

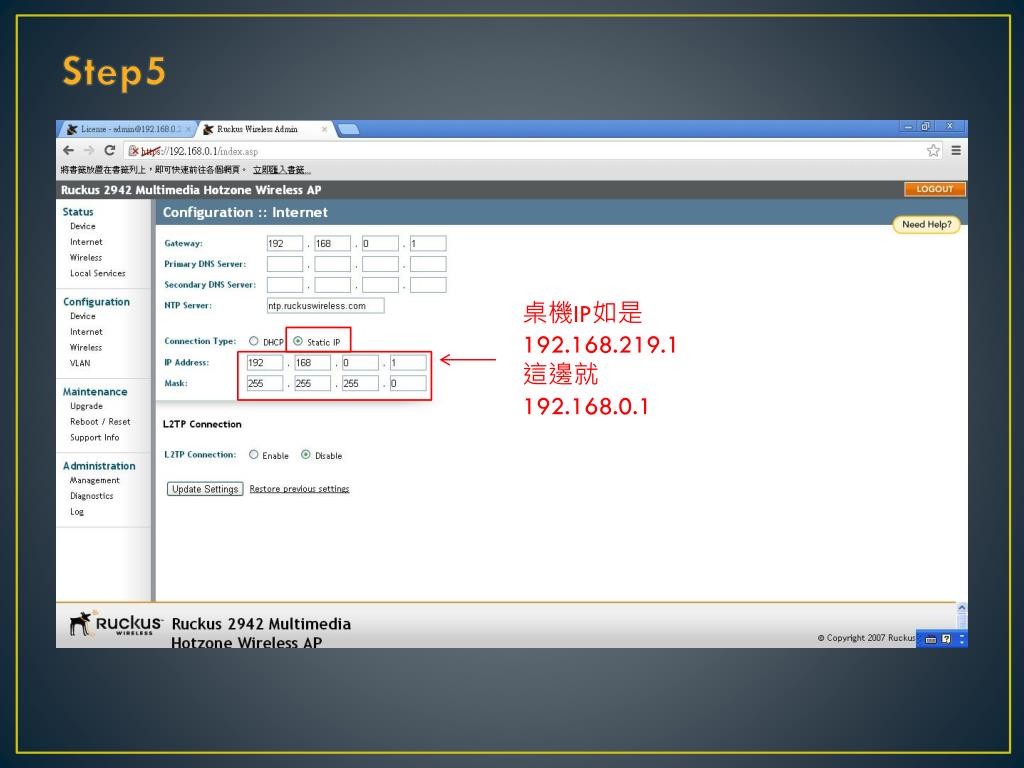

  18. Step5 桌機IP如是192.168.219.1 這邊就 192.168.0.1

  19. Step6

  20. Step7 • 接上Switch • ZoneDirector 會自動加入新的AP • 絕大部份的AP是舊版的Fireware，所以要等待升級 • 升級完成AP就可以提供網路服務了

  21. SmartMesh

  22. 真正做到無線網路

  23. 補充影片
