  1. VAX Diego Esteban Moreno Germán Aguado Llorente Félix Huete García

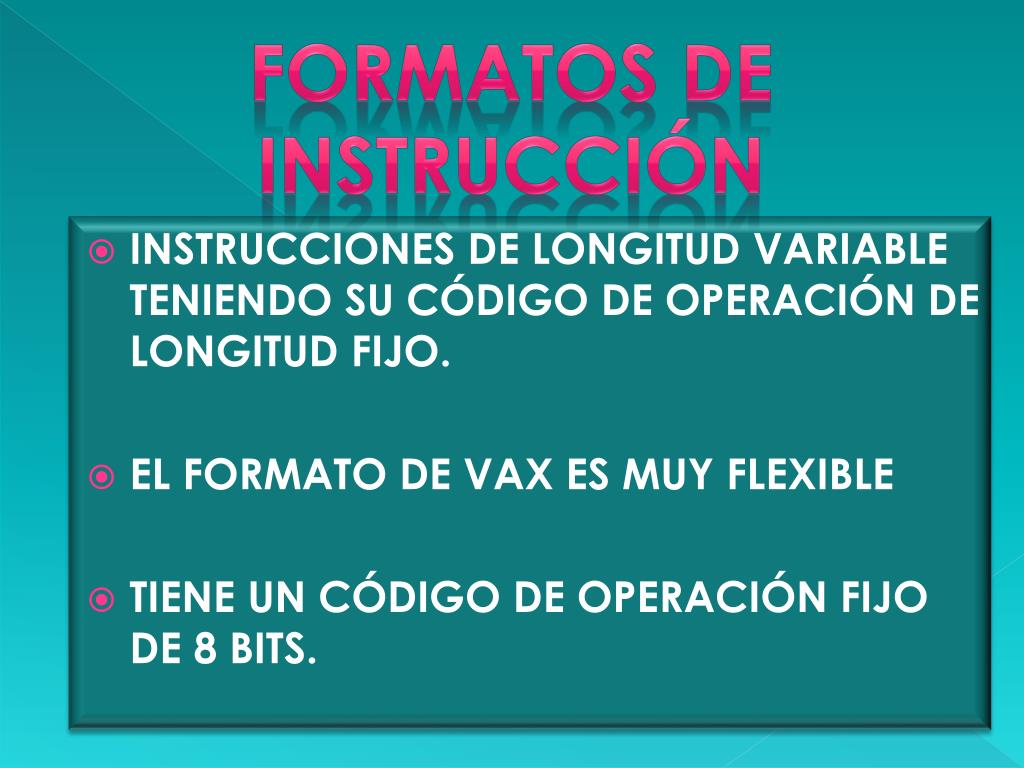

  2. FORMATOS DE INSTRUCCIÓN • INSTRUCCIONES DE LONGITUD VARIABLE TENIENDO SU CÓDIGO DE OPERACIÓN DE LONGITUD FIJO. • EL FORMATO DE VAX ES MUY FLEXIBLE • TIENE UN CÓDIGO DE OPERACIÓN FIJO DE 8 BITS.

  3. EN LAS OPERACIONES UTILIZA UN BYTE DE CÓDIGO DE OPERACIÓN Y UN BYTE POR CADA OPERANDO AL QUE PUEDE AGREGARSE INFORMACIÓN ADICIONAL • PUEDE OCUPAR UN MÁXIMO DE SEIS ESPECIFICADORES DE OPERANDO

  4. Formato general de instrucciones del Vax • LA CODIFICACIÓN TÍPICA DE LOS OPERANDOS ES DE LA FORMA MODO-REGISTRO • CADA ESPECIFICADOR DE OPERANDO SE COMPONE DE DOS O TRES PARTES:

  5. 1. CÓDIGO DEL MODO DE DIRECCIONAMIENTO (4 BITS, NIBBLE): 2. ESPECIFICACIÓN DE REGISTRO (4 BITS). PARA ESPECIFICAR UNO DE LOS 16 REGISTROS DE PROPÓSITO GENERAL. 3. ESPECIFICA OPCIONALMENTE UN DESPLAZAMIENTO EN EL DIRECCIONAMIENTO BASE + DESPLAZAMIENTO (8, 16 Ó 32 BITS).

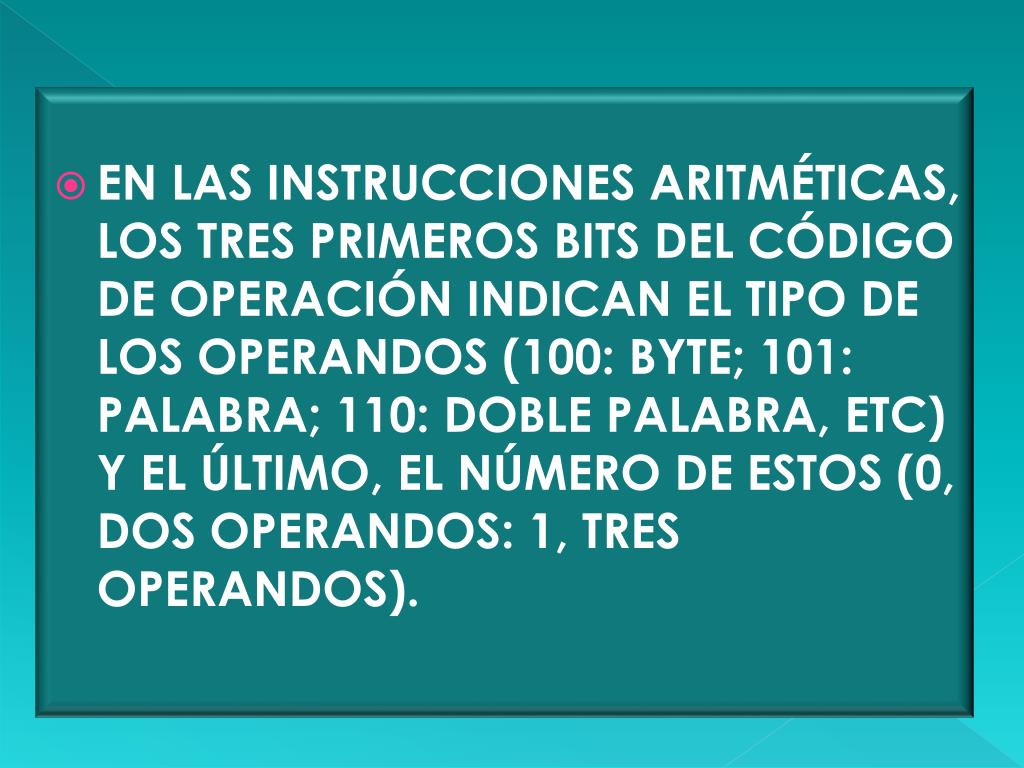

  6. EN LAS INSTRUCCIONES ARITMÉTICAS, LOS TRES PRIMEROS BITS DEL CÓDIGO DE OPERACIÓN INDICAN EL TIPO DE LOS OPERANDOS (100: BYTE; 101: PALABRA; 110: DOBLE PALABRA, ETC) Y EL ÚLTIMO, EL NÚMERO DE ESTOS (0, DOS OPERANDOS: 1, TRES OPERANDOS).

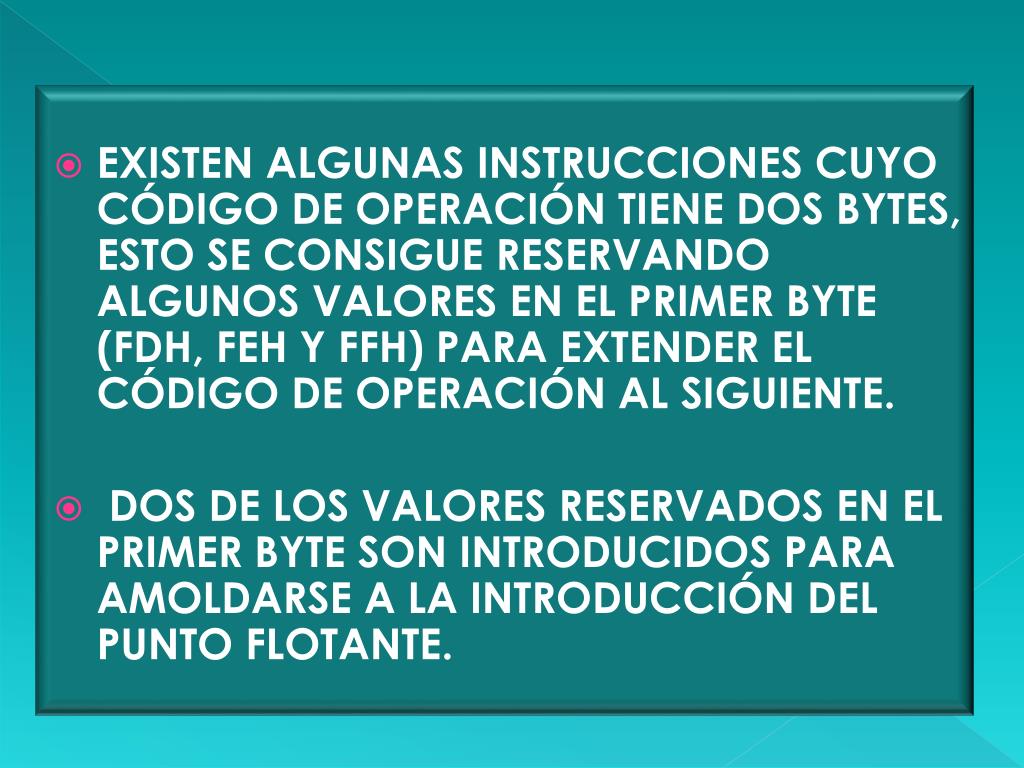

  7. EXISTEN ALGUNAS INSTRUCCIONES CUYO CÓDIGO DE OPERACIÓN TIENE DOS BYTES, ESTO SE CONSIGUE RESERVANDO ALGUNOS VALORES EN EL PRIMER BYTE (FDH, FEH Y FFH) PARA EXTENDER EL CÓDIGO DE OPERACIÓN AL SIGUIENTE. • DOS DE LOS VALORES RESERVADOS EN EL PRIMER BYTE SON INTRODUCIDOS PARA AMOLDARSE A LA INTRODUCCIÓN DEL PUNTO FLOTANTE.

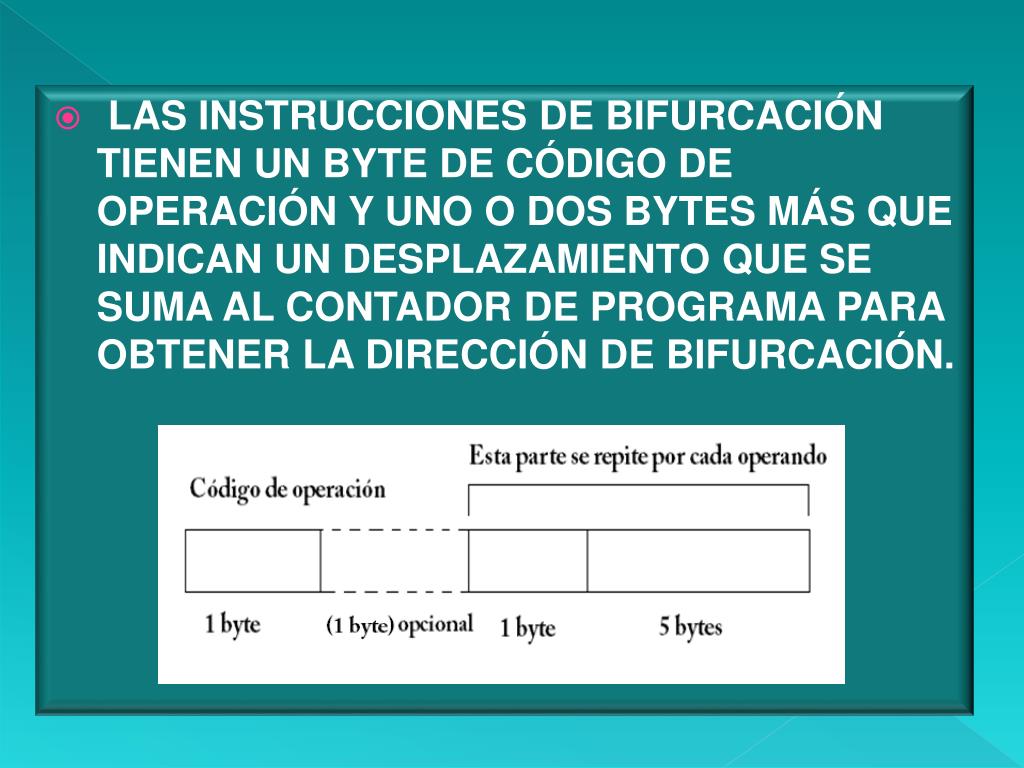

  8. LAS INSTRUCCIONES DE BIFURCACIÓN TIENEN UN BYTE DE CÓDIGO DE OPERACIÓN Y UNO O DOS BYTES MÁS QUE INDICAN UN DESPLAZAMIENTO QUE SE SUMA AL CONTADOR DE PROGRAMA PARA OBTENER LA DIRECCIÓN DE BIFURCACIÓN.

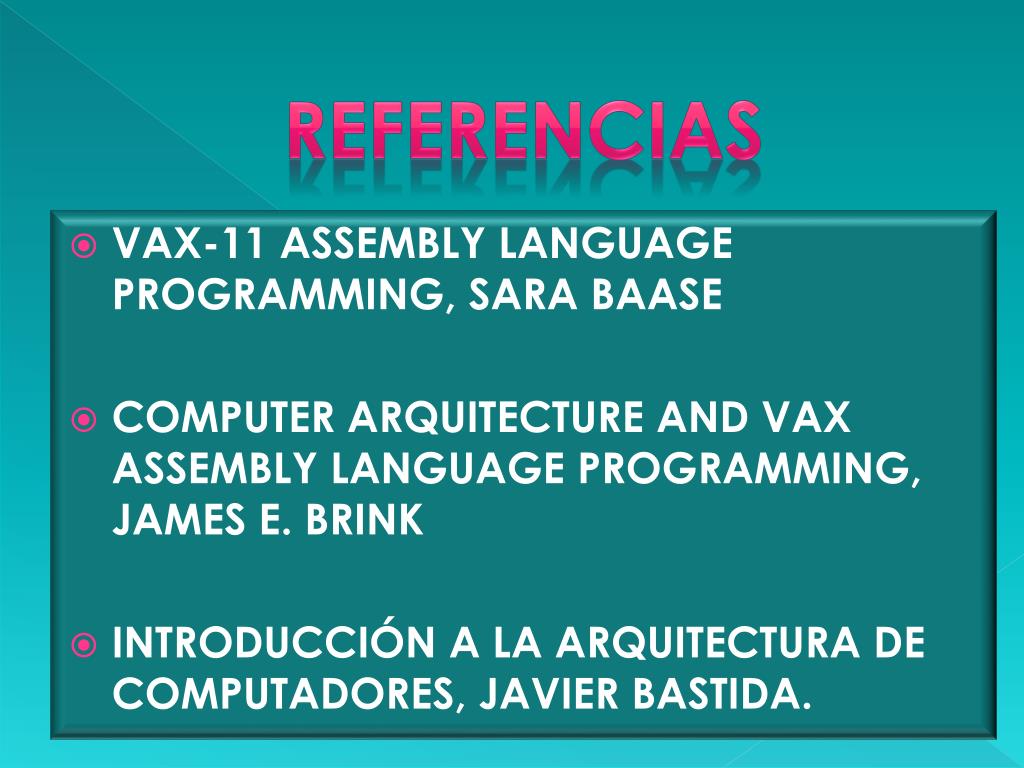

  9. REFERENCIAS • VAX-11 ASSEMBLY LANGUAGE PROGRAMMING, SARA BAASE • COMPUTER ARQUITECTURE AND VAX ASSEMBLY LANGUAGE PROGRAMMING, JAMES E. BRINK • INTRODUCCIÓN A LA ARQUITECTURA DE COMPUTADORES, JAVIER BASTIDA.
