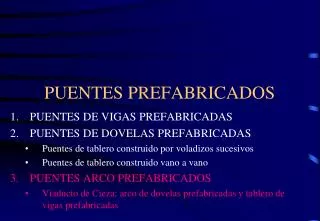

PUENTES PREFABRICADOS. PUENTES DE VIGAS PREFABRICADAS PUENTES DE DOVELAS PREFABRICADAS Puentes de tablero construido por voladizos sucesivos Puentes de tablero construido vano a vano PUENTES ARCO PREFABRICADOS Viaducto de Cieza: arco de dovelas prefabricadas y tablero de vigas prefabricadas.

earl
Download Presentation

PUENTES PREFABRICADOS

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. PUENTES PREFABRICADOS PUENTES DE VIGAS PREFABRICADAS PUENTES DE DOVELAS PREFABRICADAS Puentes de tablero construido por voladizos sucesivos Puentes de tablero construido vano a vano PUENTES ARCO PREFABRICADOS Viaducto de Cieza: arco de dovelas prefabricadas y tablero de vigas prefabricadas

  2. VIADUCTO DE CIEZA • Autovía del Cantábrico-Meseta. Tramo: Torrelavega-Aguilar de Campóo. Subtramo: Los Corrales de Buelna (sur)-Molledo • Propiedad: Ministerio de Fomento • Director de obra: D. Antonio Herrero • Empresa proyectista: Pondio ingenieros • Ingeniero autor del proyecto: D. J.M. Calvo • Empresa constructora: UTE Corrales (Sacyr/Vallehermoso-Cavosa) • Empresa subcontratista del viaducto: Estructuras y Montaje de prefabricados (Grupo Puentes y Calzadas) • Premio José de Azas 2005 Colegio de Ingenieros de Caminos, Canales y Puertos, Demarcación de Cantabria DESCRIPCIÓN • Doble puente arco de 220 m de longitud y 11.7 m de anchura de tablero • Luz del arco= 141 m • Flecha del arco= 32 m • Altura máxima sobre el río= 80 m

  3. SISTEMA CONSTRUCTIVO ADOPTADO • Antecedentes: viaducto de Sagar, autopista Eibar-Vitoria arco in situ tablero prefabricado • Novedad en España: Prefabricación del arco y del tablero • Este procedimiento constructivo permitió la ejecución simultánea de arco y tablero mediante un único carro lanzador • Trazado en planta: curva 1200 m de radio + clotoide parámetro= 450 • Trazado en alzado: pendiente longitudinal 2.45% separación entre calzadas 20.70 m (por proximidad del túnel de Gedo) • Anchura de cada viaducto= 11.70 m (0.40+1.20+2x3.50+2.70+0.40) ampliable a tres carriles 3X3,5m

  4. ARCO • Parábola de 2º grado canto linealmente variable de 2.60 m (arranque) a 1.80 m (clave) • Anchura mínima de arco=5.50 m • Espesor de paredes de arco=0.25 m. Cartelas. • Prefabricación del arco • Semiarco de dovelas prefabricadas conjugadas: dovela 0 +30 dovelas de 2.50 m de longitud + dovela de cierre de 3.00 m • Apertura en clave mediante 4 gatos previo a hormigonado dovela de cierre

  5. TABLERO • Prefabricación del tablero de hormigón pretensado • 13 vanos (CI) 14 vanos (CD) de 15 a 20 m de longitud • Viga prefabricada de sección cajón de 1.20 m de canto y 3.96 m de ancho inferior + losa de 0.35 m de espesor sobre viga y 0.20 m voladizo peso menor de 850 kN • Viga de 9/10 de vano + 1/10 vano siguiente • Conexión con junta de mortero de 10 cm, solape de pretensado inferior y losa de continuidad • Canto total de tablero= 1.5 m (relación canto/luz=1/12) • Una vez completado el puente se hormigonaron voladizos con carro (12 m cada día Agradecimientos: agradecemos a los ingenieros de caminos D.Juan Loureda Mantiñán (Grupo Puentes) y a D. José Rodríguez Fernández (Sacyr-Vallehermoso) su valiosa colaboración e información facilitada

  6. 230204

  7. 040304

  8. 280404
