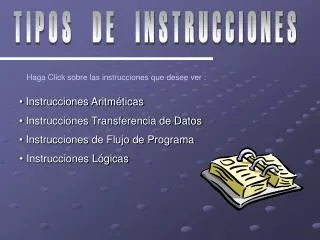

  1. TIPOS DE INSTRUCCIONES Haga Click sobre las instrucciones que desee ver : • Instrucciones Aritméticas • Instrucciones Transferencia de Datos • Instrucciones de Flujo de Programa • Instrucciones Lógicas

  2. INSTRUCCIONES ARITMETICAS INC:Incrementar el destino en uno. DEC: Decrementar destino en uno. ADD/ADDC: Suma valor de origen a destino con o sin la bandera de carry (C). SUBB: Resta el valor origen del destino teniendo en cuenta un borrow. MUL: Multiplica los contenidos del acumulador y un registro dado. DIV: Divide el contenido del acumulador por los del registro dado. DA: Ajusta el valor del acumulador de manera decimal; arregla el resultado de suma hecha en BCD y guardada en acumulador. Solo sirve en el caso de la operación suma. EJEMPLOS VOLVER AL MENU

  3. INSTRUCCIONES ARITMETICAS EJEMPLOS: MAS EJEMPLOS SUMA RESTA MULTI VOLVER A INSTRUCCIONES

  4. INSTRUCCIONES ARITMETICAS VOLVER A EJEMPLOS EJEMPLOS: DIVISION DECIMAL INC/DEC VOLVER A INSTRUCCIONES

  5. INSTRUCCIONES LOGICAS • ANL:Operación lógica AND. • ORL: Operación lógica OR. • XRL:Operación lógica XOR. • CPL:Operación lógica complemento. • RL:Rotar byte hacia la izquierda pasando el MSB a ser LSB. • RLC:Rotar el byte y el carry a la izquierda. El MSB pasa a ser carry y este • es LSB.RR:Rotar byte hacia la derecha. LSB se vuelve MSB. • RRC:Rotar byte y carry a derecha. El LSB se vuelve carry y este pasa a ser • MSB. • SWAP:Intercambio de mitad mas significativa con la menos significativa en • un byte. EJEMPLOS VOLVER AL MENU

  6. INSTRUCCIONES LOGICAS EJEMPLOS: MAS EJEMPLOS Instrucciones Lógicas a nivel BYTE : VOLVER A INSTRUCCIONES

  7. INSTRUCCIONES LOGICAS VOLVER A EJEMPLOS EJEMPLOS: Instrucciones Lógicas a nivel BIT : VOLVER A INSTRUCCIONES

  8. INSTRUCCIONES TRANSFERENCIA DATOS MOV:Transferencia de datos entre RAM interna, o registros de funciones especiales sin paso por acumulador. MOVX:Transferencia de datos entre el microcontrolador y RAM externa. El acumulador es origen o destino del operando. MOVC: Copiar información desde memoria ROM (interna / externa) a acumulador. PUSH:Incrementa el stack pointer y copia información de dirección dada, a posición apuntada por este (sp) en la memoria RAM interna. POP: Copia información desde dirección apuntada por sp en memoria RAM interna hacia dirección dada. Decrementa el sp finalmente. XCH: Intercambio de información entre origen y destino. Movimiento bidireccional. EJEMPLOS VOLVER AL MENU

  9. INSTRUCCIONES TRANSFERENCIA DATOS EJEMPLOS: VOLVER A INSTRUCCIONES
