Presentation Transcript

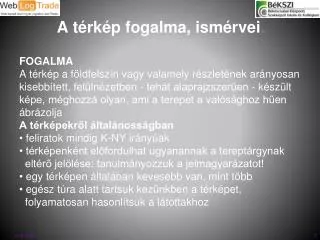

A t rk p fogalma ism rvei

FOGALMAA térkép a földfelszín vagy valamely részletének arányosan kisebbített, felülnézetben - tehát alaprajzszerűen - készült képe, méghozzá olyan, ami a terepet a valósághoz hűen ábrázolja

A térképekről általánosságban

 feliratok mindig K-NY irányúak

 térképenként előfordulhat ugyanannak a tereptárgynak

eltérő jelölése: tanulmányozzuk a jelmagyarázatot!

 egy térképen általában kevesebb van, mint több

 egész túra alatt tartsuk kezünkben a térképet,

folyamatosan hasonlítsuk a látottakhoz

A térkép fogalma, ismérvei.


A t rk p fogalma ism rvei

ISMÉRVEI:Méretarány :a térképeknek a legfontosabb, mindig feltüntetendő adata és jellemzője. A térkép a földfelszín egy részének arányos kisebbítésben készült felülnézeti rajza. A méretarány a kicsinyítés mértéke, megmutatja, hogy a térképen egységnyi hosszúság (rendszerint 1 cm) a valóságban hány centiméternek felel meg.

A méretaránnyal egyes esetekben nehézkes a számolás, ebben segít az aránymérték. Az aránymérték vagy "lépték" a térkép méretarányában készült vonalas mérték, segítségével direkt távolságok olvashatók le.

Távolságmeghatározásamértékszámmal

Távolság mérése vonalas mértékkel

  • Jelmagyarázat

  •  A térképi jeleket szigorú

  • rendben, csoportosítva,

  • meghatározottsorrend

  • szerint mutatja be a

  • térképolvasás

  • megkönnyítésére.

  •  Fokhálózat vagy

  • keresőhálózat

  •  Északjel


A t rk p fogalma ism rvei

  • Tereptárgy

  • A talajjal összeköttetésben lévő mesterséges létesítmény, pl.: falak,

  • árkok, állandó kerítések, hidak,

  •  ritkán változtatják a helyüket

  •  mérettől függően felül vagy oldalnézetből ábrázolják (magasles –

  • épület)

  •  Fekete, ill. narancssárga

  •         - település              kivételek: templom, söröző, étterem pihenő, esőbeálló,

  • vadetető, magasles (bal alsó sarka)         - vonalas tereptárgyak: vasút, villanyvezeték, kerítés         - információt szolgáltató jelek: parkoló, szálloda, hajóállomás,

  • kerékpárút

  •  Növényzet-et csak a topográfiai (síkrajzot és domborzatot, valamint

  • tereptárgyakat egyaránt tartalmazó, névrajzzal magyarázott,

  • alapvetően tájékozódást szolgáló, közepes méretarányú) térképek

  • ábrázolják.


A t rk p fogalma ism rvei

DomborzatrajzFőként síkság, hegységek határoljákA térképkészítés története során mindig a legnehezebb kérdésnek bizonyult a földfelszín egyenetlenségeinek, a domborzati formáknak, a harmadik dimenziónak szemléletes, ugyanakkor mérhető bemutatása.

  • Alap-szintvonalköz

  •  általában 20 méter

  •  főszintvonal – vastagabb

  •  segédszintvonal

  •  eséstüske

  • Tereptárgy:

  •  magassága

  •  emelkedése

  •  alakja

  •  kiterjedése

  • Szintvonalas magasságábrázolás:

  •  azonos magasságban lévő pontokat egy folytonos barna vonallal kötik össze

  •  ezek egymást sohasem metszik


A t rk p fogalma ism rvei

VízrajzA földrajzi térképeken a vízhálózat alkotja a térkép vázát, ehhez igazodik a domborzat és az összes többi elem. A vízrajzot a térképen rendszerint kék színnel ábrázolják; a vízfelületeket világoskék színnel töltik ki.

Magyarország közlekedési rendszere: centrális, sugaraskiinduló pontja Budapesten a Clark Ádám tér („0”km)

Úthálózat Problémák:

 saját méretarányában nem lehet ábrázolni!

 túl közeli utak: dominánsabb (összevont ábrázolás)

 van olyan út a terepen, ami nincs ábrázolva (magasles, vadetető, kiépített forrás)

 útkanyarulatok


Br zol si m dok

Ábrázolási módok

Domborzatrajz.

A domborzat, a térbeliség megjelenítésének szintén három: szintvonalas, színfokozatos (magassági színezés) és domborzatárnyékolásos módszere ismert.Magyarország domborzatát az alacsony tengerszint feletti magasság és a gyenge függőleges tagoltság jellemzi. Az ország területének 68%-a 200 m-es tengerszint feletti magasságot el nem érő alföld, 30%-a 200-400 m közötti magasságú dombság, és csak 2%-a tartozik a 400 m-nél magasabb hegységek csoportjába. 600 m fölé pedig mindössze kisebb területfoltok nyúlnak csupán.

  • Alap-szintvonalköz

  •  általában 20 méter

  •  főszintvonal – vastagabb

  •  segédszintvonal

  •  eséstüske

  • Tereptárgy:

  •  magassága

  •  emelkedése

  •  alakja

  •  kiterjedése

  • Szintvonalas magasságábrázolás:

  •  azonos magasságban lévő pontokat egy folytonos barna vonallal kötik össze

  •  ezek egymást sohasem metszik


A t rk p fogalma ism rvei

Vízrajz.

A medencejelleg hazánk vízrajznak is meghatározó tényezője.

A vizek a hegységkeret felől a medence belseje felé folynak. Magyarország felszíni vízkészletének 90%-át a szomszéd országokból érkező folyók hozzák hazánk területére. A vízhozam kedvezőtlen hatása, hogy a vizekkel együtt jelentős mennyiségű szennyeződést is szállít.

Az ország vízhálózata nem túl sűrű, sőt kelet felé haladva egyre gyérebb.

Magyarország és a Kárpát-medence vízhálózatának tengelye a Duna.

A Duna magyarországi szakasza 417 km hosszú, ebből 140 km esik a szlovák-magyar határszakaszra. Vizét elsősorban ivó- és ipari vízként hasznosítjuk. A Duna egész magyarországi hosszában – az őszi alacsony vízállás és az esetleges téli jégborítás kivételével – egész évben hajózható. A folyam tengeri kijáratot nyújt hazánknak, e kijárat azonban a világkereskedelem fő központjaitól távol eső Fekete-tengerre nyílik. Magyarország közlekedési rendszere: centrális, sugaras:kiinduló pontja Budapesten a Clark Ádám tér („0”km)


Term szetes terept rgyak s n v nyzet

Természetes tereptárgyak és növényzet.

A domborzatot, növényzetet és a vizeket természetes, míg az emberek által létrehozott építményeket (épületek, kilátótorony, utak...) mesterséges tereptárgyaknak nevezzük, és térképjelek segítségével ábrázoljuk.

Alaprajzzal azokat a tereprészeket és tereptárgyakat jelölhetjük, melyek a térkép méretarányában kifejezhetők (erdők, rétek, kertek, mocsarak, tavak, települések...).

Magyarázó jeleket használunk, például a barlangok (Omega jellel ) és a magassági pontok ( háromszög, közepén ponttal) jelölésére.

A domborzatot szintvonalakkal

Magyarázó jeleket használunk, például a barlangok (Omega jellel ) és a magassági pontok ( háromszög, közepén ponttal) jelölésére. 10-20-25-50 méterenként követik egymást.

A térképen bizonyos tereptárgyakat meghatározott színekkel ábrázolunk.

Barnával a domborzatot,dombvidék, hegyvidék ( magasság emelkedésével sötétedő).

Zölddel a növényzetet, síkságok, alföldek, mélyföldek.

Kékkel a vizeket,( mélység növekedésével sötétedő ).

Pirossal a határokat, közutakat, jelzett turistautakat.

A nevek, feliratok, ill. a mesterséges tereptárgyak jelölése fekete színnel történik


A telep l sek p letek

A települések, épületek.

A települések szemléletesen fejezik ki a lakosság térbeli eloszlását.

Ábrázolásuk már a legrégibb térképen feltűnik.

A nagy méretarányú topográfiai térképek a településeket - az épületeket és az utcahálózatot - alaprajzszerűen, jellegüknek és funkciójuknak megfelelően ábrázolják.

A méretarány csökkenésével az ábrázolás jellege fokozatosan változik; az alaprajzban már nem ábrázolható házakat .

  • Generalizálás elvei szerint kisimítják:

  • több házháztömbbé olvad össze, az utcák nagyobb területet foglalnak el,

  • egyes utcák elmaradnak.

  • Ha a település térképi területe a térkép méretarányának 2-4 mm2 alá esik:

  • a települést egyezményes jelekkel ábrázolják. Az egyezményes

  • helységjelek általában a település közigazgatási rangját és azt a

  • népességkategóriát jelölik, amelybe a település tartozik.

  • A települések megírásának betűtípusa:

  • nagysága, a nevek különböző aláhúzása a helység nagyságrendje ill.

  • közigazgatási rangjára utal.


K zleked sh l zat sz ll t s

Közlekedéshálózat, szállítás.

  • A topográfiai térképek ábrázolják a közutakat, vasutakat, a vízi- és légi közlekedés létesítményeit, a csővezetékes árszállítást, valamint a hírközlő hálózatot.

  • A közutakat és vasutakat a nagy méretarányú térképen alaprajzszerűen, műszaki jellemzőik és funkciójuk szerint megkülönböztetve ábrázolják. Kisebb méretarányokban az utakat és vasutakat vonalas jelekkel tüntetik fel, generalizálva (kisimítva, eltolva), rendszerint helyzetű vagy térbelileg hű módon ábrázolva.

  • A vízi közlekedés ábrázolásakor a földrajzi térképeken a hajózható folyószakaszokat, a kikötőket és a méretaránytól függően a leggyakoribb hajózási útvonalakat, átkelőhelyeket jelölik.

  • A csővezetékeket és villanyvezetékeket a nagy méretarányú topográfiai térképeken egyezményes vonalas jelekkel ábrázolják. A földrajzi térképek csak az országhatárokat átlépő fontosabb csővezetékeket tüntetik fel. A távközlési állomásokat megfelelő egyezményes jelekkel jelölik.


Hat rok

Határok.

Az országhatárokat, közigazgatási egységeket, ill. egyéb területek határait rendszerint pontok és vonalak meghatározott rendszeréből álló vonalas jelek ábrázolják.

A határjelzést gyakran szélesebb sávval (határszalaggal) teszik szemléletessé. Országhatárok esetében külön jellel ábrázolják az állandó, a bizonytalan, ill. a vitás határokat

Természetes folyóhatár esetében gyakran a

sodorvonal jelöli ki a határvonal pontos helyét.

A tengeri határokat korábban csak a megfelelő szigetek hovatartozására utaló vonalas jelekkel jelölték. A tengerek gazdasági hasznosításának fellendülésével szükségessé vált a pontos tengeri országhatárok kijelölése. A parti tengeri határvonalat a partvidék kiugró fokait összekötő vonalakkal párhuzamos, a parttól 12 mérföldre levő vonallal jelölik ki. A gazdasági határt (gazdaságilag hasznosítható terület határát) jelenleg a parttól 200 mérföldes távolságra húzzák meg, vagy nemzetközi tengeri határ megállapodások alapján rajzolják (pl. Északi-tenger).


A n vrajz a nevek elhelyez se

A névrajz. A nevek elhelyezése.

  • A névrajz (kartonomia) kifejezés lényegében győjtőfogalom, mert különböző elemeket tartalmaz.

  • Ezek a következők:

  •  helynevek (toponómia),

  •  területnevek (choronómia),

  •  víznevek (hidronómia),

  •  domborzati nevek (oronómia),

  •  keretmegírások.

  • A névrajz hordozza talán a legtöbb információt a térképen.

  • Ennek alapján a következő kategóriák születtek:

  • Térkép címe

  • Hegynevek

  • Szigetnevek

  • Vízfolyások, tavak nevei

  • Településnevek (városok, falvak)

  • Településrész nevek (Budapesten belül)

  • Utcanevek

  • Vasúti pályaudvarok, állomások és megállók nevei

  • Magyarázó megírások (épületekre)

  • Frontvonalak dátumai

  • Alakulatok nevei


A tematikus t rk pek oszt lyoz sa

A tematikus térképek osztályozása.

Közigazgatási

  •  Tematikus térképek:

  • A felszín alatti vizek állapota szempontjából érzékeny területek.

  • A kiemelten érzékeny felszín alatti vízminőség-védelmi területek

  • A felszín alatti vizek állapota szempontjából érzékeny területek besorolása alkategóriák szerint.

  • Valamennyi tematikus térkép két változatban készült el:

  • az egyik a területi eloszlást,

  •  a másik a települések besorolását mutatja.

  • A területi eloszlást mutató térképeken

  •  az adott térkép tartalmától függő

  • összevonásokkal

  •  a kategóriákhoz tartozó területek

  • határvonalai jelennek meg.

Időjárási


Helymeghat roz sok t vols gm r sek s egyszer sz m t sok a t rk p seg ts g vel

Helymeghatározások, távolságmérések és egyszerű számítások a térkép segítségével.

  • A geodéziai mérések egyik fontos fajtája a helymeghatározás, a felmérendő pontok egyértelmű meghatározása.

  • Ennek menete a következő: a domborzati viszonyok miatt különböző magasságokban levő pontokat egy egységes alapfelületre (általában a legközelebbi tenger szintje által meghatározott szintfelületre ) kell vetíteni.

  • Abszolút helymeghatározás:

  • Ha pont helyzetét a földrajzi helymeghatározással megegyező módon, a Föld tengelyéhez és egyenlítőjéhez viszonyítva határozzák meg

  • Relatív helymeghatározás:

  • Ha a pontok egymáshoz viszonyított helyzetének meghatározása történik.

  • A GPS rendszer a felhasználó helyzetét távolságmérés alapján határozza meg

  • A távolságmérés mértékegysége a méter, eszköze a mérőszalag és a mérőléc, újabban a lézeres távmérő.


Okfejt t rk polvas s k l nf le m retar ny k l nb z br zol sm d s tartalm t rk peken

Okfejtő térképolvasás különféle méretarányú, különböző ábrázolásmódú és tartalmú térképeken.

  • Tájékozódás annyit tesz, mint megállapítani, hogy egy vagy több ismert helytől milyen távolságra és milyen irányban vagyunk és azt sem árt tudnunk, milyen szintkülönbségek (magasságkülönbségek) várnak ránk.

  • Tájékozódás látással: milyen távolságból vehető észre, különböztethető meg környezetétől?

  • Templom, magas torony 10-20 km  Falu, nagyobb épület8-9 km  Magányos ház 7-8 km  Magányos fa 3-5 km  Házkémény 3-4 km  Autó3 km Mozgó ember1-2 km Álló ember0,5-1 km Ablakok kerete0,5 km  Ruházat0,25 km Arc részei,1 km

  • A távolságbecslés sok gyakorlást igényel. Segíti a tanulást, ha tudjuk: közelebbinek látszik, ha:

  •  világos és élénk színű

  • süti a Nap

  •  alulról nézzük

  • síkságon szemlélődünk (a terep tagolatlan).

  • távolabbinak látszik, ha:

  •  sötét színű

  •  árnyékban, ködben, esőben van

  •  felülről nézzük

  •  hegyes-dombos vidéken (tagolt terepen) vagyunk.


A t rk p fogalma ism rvei

  • Tájékozódás hallással: milyen távolságból érzékeljük a jelenségeket? Két fő tényező befolyásolhatja: a szélirány és a levegő páratartalma, tehát ennek megfelelően korrigálni kell. Autópálya                                 2-3 km Autó- és traktormotor               2 km Favágás                                   0,5-1 km Kalapálás és fejszehang          0,5 km Kiabálás                                   0,5 km Felismerhető beszédhangok   100 méter Szófoszlányok                          75 méter Érthető beszéd                         10-50 méter

  • Távbecslés ujjal

  • - Kinyújtott jobb kezünk hüvelykujján keresztül megirányozzuk azt a tereptárgyat, amelynek a távolságát meg akarjuk

  • állapítani. Hunyjuk be a bal szemünket!

  • - A jobb kar elmozdítása nélkül nyissuk ki a bal szemünket és hunyjuk be a jobbat! Azt tapasztaljuk, hogy ujjunk

  • helyzete egy másik tereptárgyra tevődik át (B).

  • A látott két "tereptárgy"(B-B) közötti távolságot becsüljük meg és a számot szorozzuk tízzel. A kapott érték megadja az álláspont (A) és a keresett tereptárgy (B) távolságát.


A t rk p fogalma ism rvei

  • Tereptávolság (tt) számítása

  • A térképen mért távolságot (tk) elosztjuk a térkép méretarányával (M).        tk

  •   tt=  -------

  •           M

  • Például:

  • A.A lemért távolság a térképen 4 cm. A térkép méretaránya: 1 : 40 000

  •      4 cm

  •       -------------  = 4 cm x 40 000 = 160 000 cm = 1,6 km

  •            1

  •       --------------

  • 40 000

  • B. Ha a lemért távolság a térképen marad 4 cm, a térkép méretaránya viszont nagyobb, például: 1 :

  • 25 000    Ebben az esetben tt = 4 cm • 25 000 = 100 000 cm = 1 km, azaz a térképen mért 4 cm

  • távolság a terepen 1 km-nek felel meg, vagyis az 1 : 25 000 méretarányú térkép részletesebb,

  • pontosabb ábrázolást tesz lehetővé.

  • Térképtávolság (tk) számítása tt = tk x M képletből kiindulva kifejezhetjük tk-t: tk = M x tt

  • Például:

  • Az útjelző táblák szerint 5 km-t gyalogoltunk, a térkép méretaránya pedig 1 : 40 000. Ebben az esetben az 5 km-t átváltjuk centiméterekre és megszorozzuk a méretaránnyal:

  •                          1

  • 50 000 cm x   -------------   = 12,5 cm

  •                       40 000

  • vagyis a valóságban megtett 5 km-es útszakasz a térképen 12,5 cm távolságot jelent.


A t rk p fogalma ism rvei

  • Távolság mérése térképen és terepen

  • Távolság mérése térképen

  • A térképen feltüntetett vonalas aránymérték (vagyis a térkép méretarányában szerkesztett hosszmérték) segítségével történik.

  • A turistaút egyenes szakaszait a melléjük helyezett papírcsíkon, vonalzón, laptájoló szélén jelöljük, majd a vonalas aránymértékre helyezve leolvassuk a terepi távolságot. A kanyargós, görbe vonallal jelölt turistautak esetében a térképi távolság lemérésére használhatunk gördülő távolságmérőt, illetve cérnaszálat, fűszálat, s a lemért távolságot a vonalas aránymértékre helyezve megkapjuk a terepi távolságot.

  • Távolság mérése terepen lépésszámlálással

  • Feltétele, hogy ismerjük lépéseink hosszát. Egy átlagos testmagasságú férfi (160 cm) lépéshossza kb. 75 cm. A testmagasság 10 cm-es eltérése +/- 5 cm-rel változtatja a lépések hosszát (pl. 150 cm magas emberé 70 cm).

  • Menetidő számítása

  • A tervezett út "vízszintes" szakaszaira óránként 4 km-es teljesítményt számíthatunk. Többlet időt kell adni emelkedő terepen.

  • Átlagos nehézségű emelkedő felszínen 100 méterenként 10 percet kalkuláljunk, ha viszont a terep köves, sziklás, csúszós 15-20 perc is szükséges lehet.

  • Ereszkedésnél átlagos terepen 100 méterenként 5-10 percet számíthatunk, nehéz sziklás, csúszós felszínen ugyanannyit, mint felfelé, legalább 15-20 percet 100 méterenként.


A t rk p fogalma ism rvei

  • Tájékozódás iránymeghatározással

  • Az északi irány meghatározása az iránymérések alapja.

  • Megkülönböztetünk:

  • földrajzi északot

  • mágneses északot

  • térképi vagy hálózati északot

  • Földrajzi vagy csillagászati észak:

  • a földgömb minden pontján az Északi-sarkra mutató irány. Valamely iránynak a földrajzi északkal bezárt irányszögét azimutnak nevezzük.

  • Mágneses észak:

  • az iránytű által jelzett északi irány, mely a föld mágneses pólusa irányába mutat. A mágneses pólus állandóan változtatja helyét, ezért a mágneses észak is változik. Mágneses elhajlásnak (deklinációnak) nevezzük a mágneses északi iránynak a földrajzi északkal bezárt szögét. A változás értéke olyan kicsi, hogy gyakorlatilag elhagyható.

  • 2. Térképi vagy hálózati észak:

  • a térkép hosszúsági köreinek, ill. kilométer hálózati vonalainak a térkép felső széle felé mutató iránya. Ha a

  • térkép nem "északfejes", azaz az északi irány nem a térkép felső széle irányába esik, akkor külön jellel, egy

  • nyílra helyezett É betűvel (É) jelzik az északi irányt.

  • Ősszel a vándormadarak délre repülnek, tavasszal viszont észak felé. A kövek és a fák észak felé néző

  • oldalai mohásabbak lehetnek. A magányos fák déli ágai erősebbek, lombozatuk dúsabb. Télen a déli

  • lejtőkön gyorsabb a hóolvadás.


A t rk p fogalma ism rvei

  • 3. Hogyan tájékozódhatunk nappal

  • Tartsuk a számlapos órát vízszintes helyzetben magunk előtt és fordítsuk úgy, hogy az óra kismutatója a Nap felé forduljon. A kismutató és az óra számlapján lévő 12-es szám közötti szöget felezzük meg, s a szögfelezőt a képzeletben hosszabbítsuk meg mindkét irányba. Ez a vonal határozza meg az észak-déli irányt.

  • A Nap nyáron reggel 6-7 óra fele látható keleten, délután 15 óra körül délnyugaton és este 18 óra tájban nyugaton. Pontosan déli 12 órakor a felszínre merőlegesen állított pálca árnyéka északi irányba esik.

  • 4. Hogyan tájékozódhatunk este és éjszaka

  • Az első holdnegyed időszakában a Hold este 18 órakor van délen, éjfélkor nyugaton. Telihold idején este 18 órakor keleten, éjfélkor délen és reggel 6 órakor nyugaton található. Az utolsó holdnegyed időszakában a Hold éjfélkor keleten, reggel 6 órakor délen található.

  • Csillagos éjszakán tájékozódhatunk a Göncöl-szekér segítségével is. A Göncöl csillagkép "szekerének" két leghátsó csillagát képzeletben kössük össze, s a két csillag távolságát ugyancsak képzeletben az ötszörösével meghosszabbítva a Sarkcsillaghoz jutunk. Ennek a vonalnak az iránya határozza meg az északi irányt.

  • Ezek a jelenségek csak megközelítően határozzák meg az irányokat. Biztos útbaigazítást csak tájolóval jól betájolt térkép nyújthat.


  • Login
