Pevný disk

Pevný disk. Pevný disk je často nazýván také hard disk (zkratka HDD). Slouží k dlouhodobému uchování dat. Je také úložištěm operačního systému, ze kterého se po zapnutí počítače načítá do operační paměti. Obr. 1. Historie pevného disku.

dustin
Download Presentation

Pevný disk

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

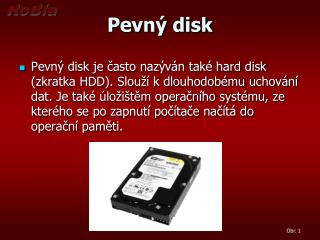

  1. Pevný disk • Pevný disk je často nazýván také hard disk (zkratka HDD). Slouží k dlouhodobému uchování dat. Je také úložištěm operačního systému, ze kterého se po zapnutí počítače načítá do operační paměti. Obr. 1

  2. Historie pevného disku • První pevný disk byl vyroben firmou IBM 13. září 1956 (první počítač s pevným diskem) • IBM 305 RAMAC • Kapacita - 4,2 MB • Velikost 24“ • Rychlost otáček za minutu 78 • Cena 35 000$ Obr. 2

  3. Pevný disk RAMAC Obr. 3

  4. Rozdělení pevných disků • Pevné disky se vyrábějí v různých kapacitách a různou technologií. • 250GB – 4TB • S magnetickou plotnou nebo s paměťovými čipy (SSD) • Z hlediska umístění máme pevné disky: InterníExterní Obr. 4 Obr. 5

  5. Rozdělení pevných diskůpodle připojení • Ultra ATA 100 – 100MB/s • Ultra ATA 133 – 133MB/s • Serial ATA I – 150MB/s • Serial ATA II – 300MB/s • Serial ATA III – 600MB/s • SCSI – 300MB/s • SCSI 2 – 600MB/s • USB 2.0 – 60MB/s • USB 3.0 – 570MB/s

  6. Rozdělení pevných diskůpodle otáček • 4200 otáček - přenosné počítače – snížená spotřeba • 5400 otáček - přenosné počítače • 7200 otáček - stolní počítače (standard) • 10000 otáček - pro výkonné pracovní stanice a servery

  7. Rozdělení pevných diskůpodle vyrovnávací paměti • 2MB paměti cache • 8MB paměti cache • 16MB paměti cache - u přenosných počítačů • 32MB paměti cache – u velmi výkonných pevných disků

  8. Složení pevného disku Obr. 6

  9. Uložení čtecích a záznamových hlav pevného disku Obr. 7

  10. Otázky k opakování • Jaké označení měl první pevný disk? • Jak se rozdělují pevné disky podle připojení? • Jak se rozdělují pevné disky podle otáček? • Jak se rozdělují pevné disky podle vyrovnávací paměti? • Z jakých částí se skládá pevný disk?

  11. Použité zdroje • BLÁBOLIL, R. Informační a komunikační technologie. 3. rozšířené vydání. České Budějovice: KOPP, 2011. • BLÁBOLIL, Roman. Www.blabik.cz: Podpora výuky: „Pevný disk“ [online]. 13. listopadu 2012 17:50. Dostupný z WWW: http://www.blabik.cz/vyuka/ict/05_Pevny_disk.pdf Použité obrázky: • Obr. 1, 4 [cit. 2012-11-13] Dostupný pod licencí GNU Free DocumentationLicense na WWW: http://upload.wikimedia.org/wikipedia/commons/thumb/b/b0/Hdd.jpg/800px-Hdd.jpg?uselang=cs • Obr. 2 [cit. 2012-11-13] Dostupný pod licencí GNU Free DocumentationLicense na WWW: http://upload.wikimedia.org/wikipedia/commons/thumb/b/b0/Hdd.jpg/800px-Hdd.jpg?uselang=cs • Obr. 3 [cit. 2012-11-13] Dostupný pod licencí GNU Free DocumentationLicense na WWW: http://upload.wikimedia.org/wikipedia/commons/d/d3/BRL61-IBM_305_RAMAC.jpeg?uselang=cs

  12. Použité zdroje • Obr. 5 [cit. 2012-11-13] Dostupný pod licencí GNU Free DocumentationLicense na WWW: http://upload.wikimedia.org/wikipedia/commons/thumb/4/42/Portable_Hard_Disk_1TB_Western_Digital.jpg/800px-Portable_Hard_Disk_1TB_Western_Digital.jpg • Obr. 6 [cit. 2012-11-13] Dostupný pod licencí GNU Free DocumentationLicense na WWW: http://upload.wikimedia.org/wikipedia/commons/b/b7/Hard_Disc_-_K_TORO.jpg • Obr. 7 [cit. 2012-11-13] Dostupný pod licencí GNU Free DocumentationLicense na WWW:http://upload.wikimedia.org/wikipedia/commons/thumb/e/e4/HDD_Heads.JPG/800px-HDD_Heads.JPG • Ostatní obrázky: vlastní
