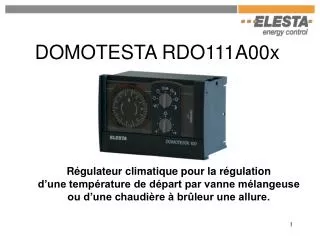

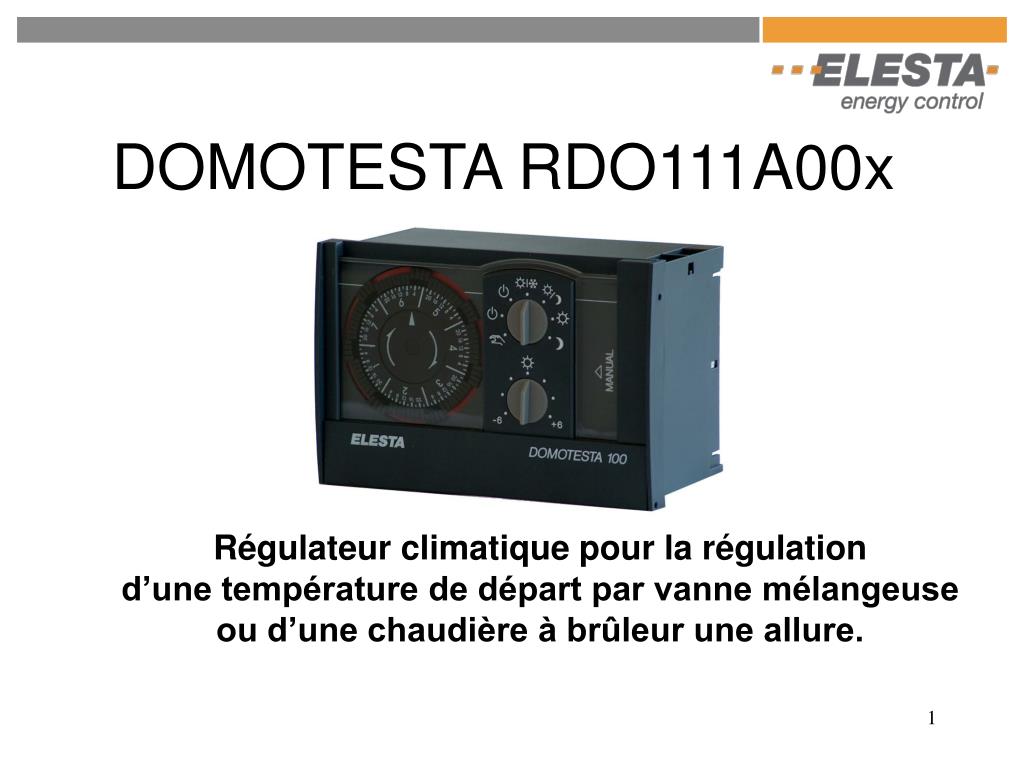

  1. DOMOTESTA RDO111A00x Régulateur climatique pour la régulation d’une température de départ par vanne mélangeuseou d’une chaudière à brûleur une allure.

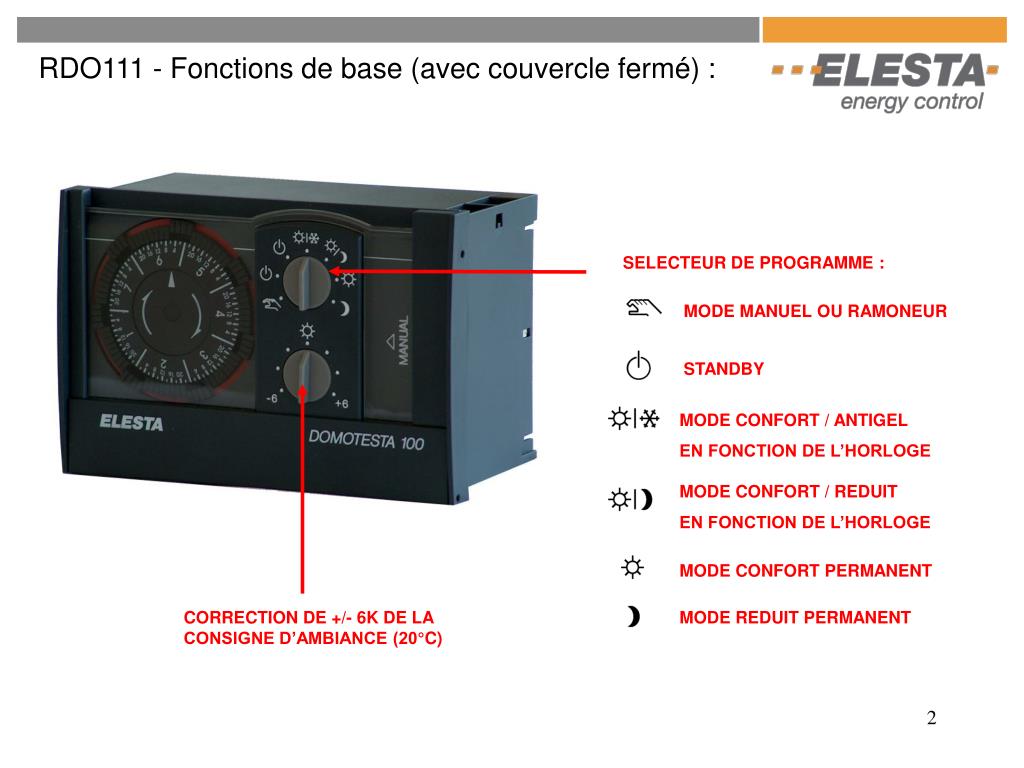

  2. RDO111 - Fonctions de base (avec couvercle fermé) : SELECTEUR DE PROGRAMME : MODE MANUEL OU RAMONEUR STANDBY MODE CONFORT / ANTIGEL EN FONCTION DE L’HORLOGE MODE CONFORT / REDUIT EN FONCTION DE L’HORLOGE MODE CONFORT PERMANENT CORRECTION DE +/- 6K DE LA CONSIGNE D’AMBIANCE (20°C) MODE REDUIT PERMANENT

  3. RDO111 - Fonctions avancées (couvercle ouvert) : PROGRAMME HORAIRE CAVALIER A L’INTERIEUR : CONSIGNE CONFORT CAVALIER A L’EXTERIEUR : CONSIGNE REDUITE ABAISSEMENT DE LE CONSIGNE D’AMBIANCE POUR LE MODE RÉDUIT PLAGE : -2K à -10K SELECTION DE LA COURBE DE CHAUFFE PLAGE : 0,2 à 3,0 EXEMPLE DE REGLAGE : CIRCUIT RADIATEUR : PENTE DE 1,3 CIRCUIT PLANCHER CHAUFFANT : PENTE DE 0,7

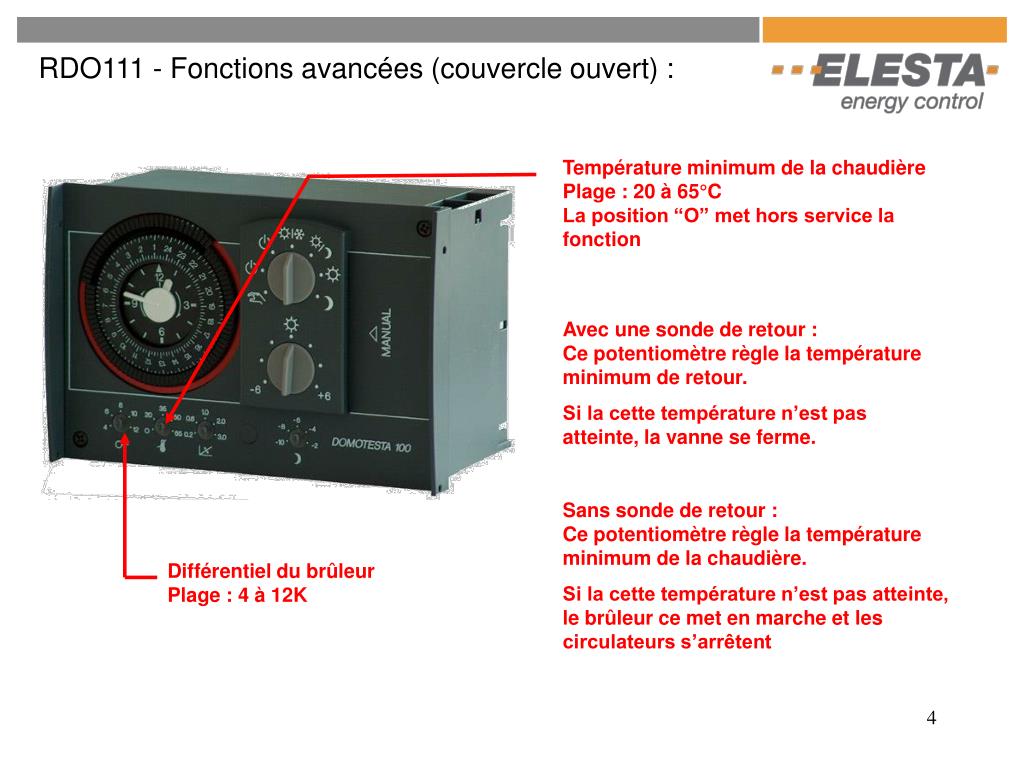

  4. RDO111 - Fonctions avancées (couvercle ouvert) : Température minimum de la chaudièrePlage : 20 à 65°CLa position “O” met hors service la fonction Avec une sonde de retour :Ce potentiomètre règle la température minimum de retour. Si la cette température n’est pas atteinte, la vanne se ferme. Sans sonde de retour :Ce potentiomètre règle la température minimum de la chaudière. Si la cette température n’est pas atteinte, le brûleur ce met en marche et les circulateurs s’arrêtent Différentiel du brûleur Plage : 4 à 12K

  5. RDO111 - Differentes horloges disponnibles : HORLOGE ANALOGIQUE HEBDOMADAIRE UN PROGRAMME POUR CHAQUE JOUR DE LA SEMAINE PROGRAMMATION MINIMUM 2 HEURES HORLOGE ANALOGIQUE JOURNALIERE UN MÊME PROGRAMME POUR TOUS LES JOURS DE LA SEMAINE PROGRAMMATION MINIMUM15 MINUTES HORLOGE DIGITALE HEBDOMADAIRE / JOURNALIERE PROGRAMMATION MINIMUM 1 MINUTE

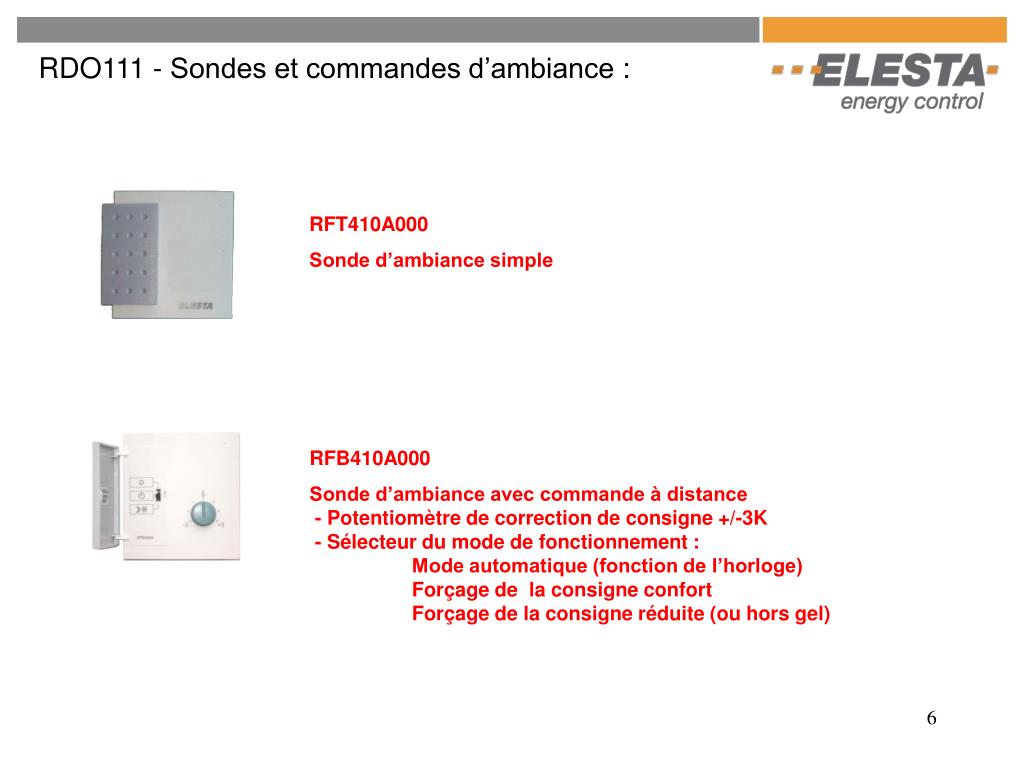

  6. RDO111 - Sondes et commandes d’ambiance : RFT410A000 Sonde d’ambiance simple RFB410A000 Sonde d’ambiance avec commande à distance - Potentiomètre de correction de consigne +/-3K - Sélecteur du mode de fonctionnement : Mode automatique (fonction de l’horloge) Forçage de la consigne confort Forçage de la consigne réduite (ou hors gel)

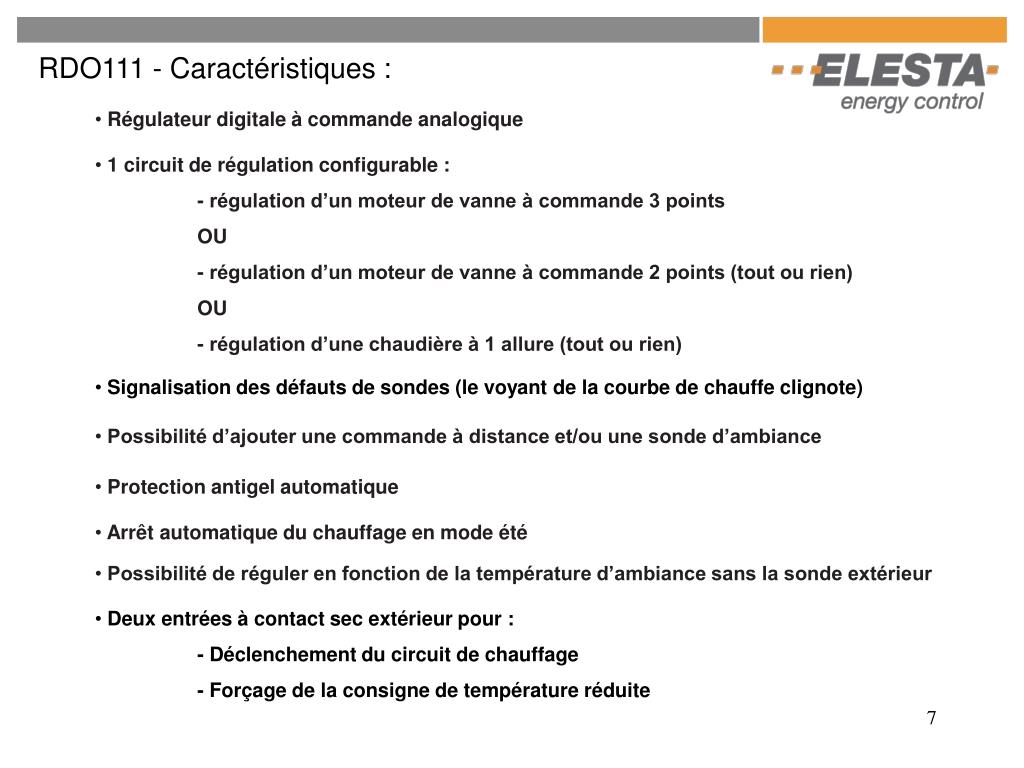

  7. RDO111 - Caractéristiques : • Régulateur digitale à commande analogique • 1 circuit de régulation configurable : • - régulation d’un moteur de vanne à commande 3 points • OU • - régulation d’un moteur de vanne à commande 2 points (tout ou rien) • OU • - régulation d’une chaudière à 1 allure (tout ou rien) • Signalisation des défauts de sondes (le voyant de la courbe de chauffe clignote) • Possibilité d’ajouter une commande à distance et/ou une sonde d’ambiance • Protection antigel automatique • Arrêt automatique du chauffage en mode été • Possibilité de réguler en fonction de la température d’ambiance sans la sonde extérieur • Deux entrées à contact sec extérieur pour : • - Déclenchement du circuit de chauffage • - Forçage de la consigne de température réduite

  8. RDO111 - Applications : Régulation d'une vanne mélangeuse avec commande 3 points. OPTION :Sonde de retour Régulation d'une vanne mélangeuse avec commande 2 points. OPTION :Sonde de retour Régulation d’une chaudière 1 allure avec départ direct

  9. Les RDO111 sont disponible sous forme de SET : LE SET 1 PRC « PRECÂBLE » & LE SET 1 REGULATEUR RDO111A00x LIVRE PRECÂBLE AVEC ENSEMBLE LIVRE AVEC 1 REGULATEUR RDO111A00x 1 SONDE CRAYON 1 SONDE D’APPLIQUE 1 COLLIER DE SERRAGE 1 COLLIER DE SERRAGE 1 SONDE EXTERIEUR 1 SONDE EXTERIEUR 1 MOTEUR POUR VANNE A SECTEUR 1 SOCLE DE RACCORDEMENT 1 CORDON D’ALIMENTATION POUR SECTEUR 1 JEU DE FIXATION RAIL DIN
