Domotesta rdo131a10x

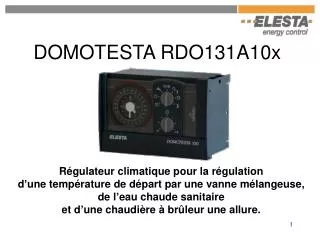

DOMOTESTA RDO131A10x

Régulateur climatique pour la régulation d’une température de départ par une vanne mélangeuse, de l’eau chaude sanitaireet d’une chaudière à brûleur une allure.


Rdo131 fonctions de base avec couvercle ferm

RDO131 - Fonctions de base (avec couvercle fermé) :

SELECTEUR DE PROGRAMME :

MODE MANUEL OU RAMONEUR

MODE STANDBY

MODE ETE

MODE CONFORT / ANTIGEL

EN FONCTION DE L’HORLOGE

MODE CONFORT / REDUIT

EN FONCTION DE L’HORLOGE

MODE CONFORT PERMANENT

MODE REDUIT PERMANENT

CORRECTION DE +/- 6K DE LA CONSIGNE D’AMBIANCE (20°C)


Rdo131 fonctions avanc es couvercle ouvert

RDO131 - Fonctions avancées (couvercle ouvert) :

PROGRAMME HORAIRE

CAVALIER A L’INTERIEUR : CONSIGNE CONFORT

CAVALIER A L’EXTERIEUR : CONSIGNE REDUITE

ABAISSEMENT DE LE CONSIGNE D’AMBIANCE POUR LE MODE RÉDUIT

PLAGE : -2K à -10K

SELECTION DE LA COURBE DE CHAUFFE

PLAGE : 0,2 à 3,0

EXEMPLE DE REGLAGE :

CIRCUIT RADIATEUR : PENTE DE 1,3

CIRCUIT PLANCHER CHAUFFANT : PENTE DE 0,7


Domotesta rdo131a10x

RDO131 - Fonctions avancées (couvercle ouvert) :

Température minimum de la chaudièrePlage : 20 à 65°CLa position “O” met hors service la fonction

Avec une sonde de retour :Ce potentiomètre règle la température minimum de retour.

Si la cette température n’est pas atteinte, la vanne se ferme.

Sans sonde de retour :Ce potentiomètre règle la température minimum de la chaudière.

Si la cette température n’est pas atteinte, le brûleur ce met en marche et les circulateurs s’arrêtent

Consigne ECSPlage : 40 à 70°CLa position “O” met hors service la fonction

Différentiel du brûleur Plage : 4 à 12K


Rdo131 differentes horloges disponnibles

RDO131 - Differentes horloges disponnibles :

HORLOGE ANALOGIQUE HEBDOMADAIRE

UN PROGRAMME POUR CHAQUE JOUR DE LA SEMAINE

PROGRAMMATION MINIMUM DE 2 HEURES

HORLOGE ANALOGIQUE JOURNALIERE

UN MÊME PROGRAMME POUR TOUS LES JOURS DE LA SEMAINE

PROGRAMMATION MINIMUM DE15 MINUTES

HORLOGE DIGITALE HEBDOMADAIRE / JOURNALIERE

PROGRAMMATION MINIMUM D’1 MINUTE


Domotesta rdo131a10x

RDO131 - Sondes et commandes d’ambiance :

RFT410A000

Sonde d’ambiance simple

RFB410A000

Sonde d’ambiance avec commande à distance - Potentiomètre de correction de consigne +/-3K - Sélecteur du mode de fonctionnement :Mode automatique (fonction de l’horloge)Forçage de la consigne confortForçage de la consigne réduite (ou hors gel)


Rdo131 caract ristiques

RDO131 - Caractéristiques :

  • Régulateur digitale à commande analogique

  • Régulateur configurable :

  • - régulation d’un moteur de vanne à commande 3 points

  • - régulation d’une pompe pour un départ direct

  • - régulation d’une pompe de charge ECS

  • - régulation d’une chaudière à 1 allure

  • Signalisation des défauts de sondes (le voyant de la courbe de chauffe clignote)

  • Possibilité d’ajouter une commande à distance et/ou une sonde d’ambiance

  • Protection antigel automatique

  • Arrêt automatique du chauffage en mode été

  • Possibilité de réguler en fonction de la température d’ambiance sans la sonde extérieur

  • Deux entrées à contact sec extérieur pour :

  • - Déclenchement du circuit de chauffage

  • - Forçage de la consigne de température réduite


Rdo131 applications

RDO131 - Applications :

Régulation : d'une vanne mélangeuse (à cde 3 points)d’une pompe pour un départ directd’une chaudière à brûleur 1 allured’une pompe de charge ECS

Régulation : d’une pompe pour un départ directd’une chaudière à brûleur 1 allured’une pompe de charge ECS


Rdo131 applications1

RDO131 - Applications :

Régulation : d'une vanne mélangeuse (à cde 3 points)d’une pompe pour un départ directd’une chaudière à brûleur 1 allured’une pompe de charge ECS

Régulation : d'une vanne mélangeuse (à cde 3 points)d’une pompe de charge ECS


Les rdo131 sont disponible sous forme de set

Les RDO131 sont disponible sous forme de SET :

LE SET 2

ENSEMBLE LIVRE AVEC

1 REGULATEUR RDO131A10x

1 SONDE D’APPLIQUE

1 COLLIER DE SERRAGE

1 SONDE EXTERIEUR

1 SOCLE DE RACCORDEMENT

1 JEU DE FIXATION RAIL DIN
