Portail à commande par puce RFID

Portail à commande par puce RFID. Problème ?. Le portail électrique est connu de tous grâce a son utilité, protection de propriété privée par exemple, mais est-on obligé de manœuvrer manuellement afin d’ouvrir celui-ci ? Sans bien entendu, réduire l’efficacité de la protection du portail.

dot
Download Presentation

Portail à commande par puce RFID

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

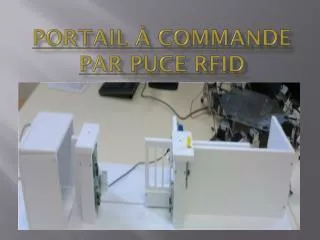

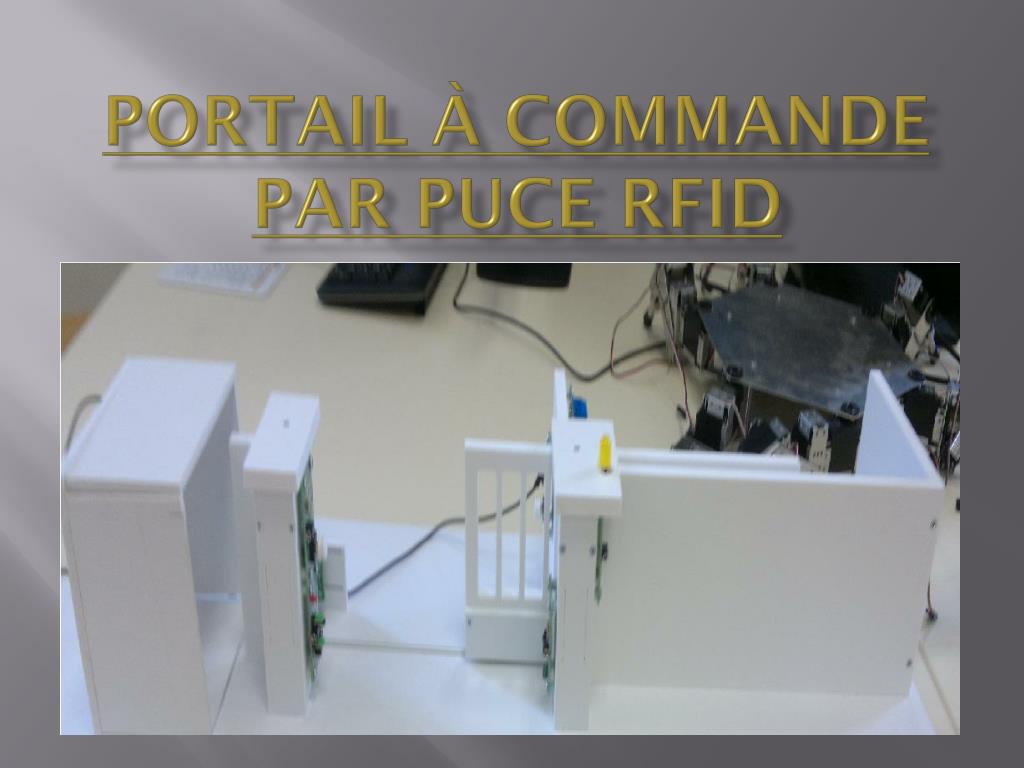

  1. Portail à commande par puce RFID

  2. Problème ? Le portail électrique est connu de tous grâce a son utilité, protection de propriété privée par exemple, mais est-on obligé de manœuvrer manuellement afin d’ouvrir celui-ci ? Sans bien entendu, réduire l’efficacité de la protection du portail. Afin de protégé, nous avons réfléchie a un moyen d’ouvrir le portail grâce a un identifiant unique, afin de ne pas « forcer » l’ouverture du portail.

  3. Zone protégée Utilisateur Portail Permettre à un utilisateur d'entrer dans une zone protégée en s'identifiant. Réflexion

  4. Cahier des charges

  5. Une solution ?La technologie RFID La puce RFID La caméra IP L’afficheur LCD

  6. Portail et modélisation

  7. Une caméra IP ? -Permet la surveillance -Sécurité -Permet l’identification visuel La caméra est relié a un ordinateur, on peut accéder a sa vision grâce à une adresse IP.

  8. Photo fonctionne-ment caméra

  9. Un afficheur LCD ? -Il permet d’informer l’utilisateur si son badge est correct et lui informe de sa bienvenue -Il permet aussi d’afficher que le badge RFID est incorrect si quelqu’un essaye de passer sans autorisation.

  10. Et la technologie RFID ? Radio Frequency Identification -> mémorise les infos avec des «  Radio étiquettes » Les lecteurs de « tag RFID », activent les puces RFID, ils utilisent des fréquences différentes : -134.2Khz -13.56MHz Ces fréquences différentes permettent de faire varier le taux d’informations échangés( certaines lois empêche l’utilisation de certaines fréquences )

  11. 3 catégories de puces RFID: -lecture seule, non modifiable -écriture une fois, lecture multiple -lecture/réécriture Il existe aussi: - RFID passif (sans batterie, activé par un lecteur qui transmet les ondes magnétiques) - RFID actives (avec batterie et transmet de façon autonome les données) - RFID intelligente (système de cryptage pour protéger les informations, exemple de la carte banquaire)

  12. Nos choix pour le projet Nous devions donc choisir nos composants: Module RFID UM-005 alimentation: 4.5 à 5.5V Consommation: 75 mA Fréquence RFID: 125kHz Distance: 12cm Caméra IP: AXIS M1031 petite, et muni d’un dispositif de fixation, elle est pratique et efficace. Afficheur LCD 1 ligne x 16 caractères

  13. La simulation

  14. Modèle comportementale

  15. La simulation Exemple de simulation RFID: Macro permettant le fonctionnement du module RFID Délais pour permettre le bon fonctionnement Même macro, mais elle sert a vérifier le status module RFID

  16. La macro Détails de la macro

  17. Exemple de la macro

  18. Gestion du module « UM-005 »

  19. Conclusion • La caméra permet la surveillance du portail. • Technologie RFID adapté au problème
