P ertemuan ke 03 konsep bentuk

PERTEMUAN KE-03KONSEP BENTUK

KMK/Matakuliah: R0566 / STUDIO PERANCANGAN ARSITEKTUR IV

Tahun: 2009

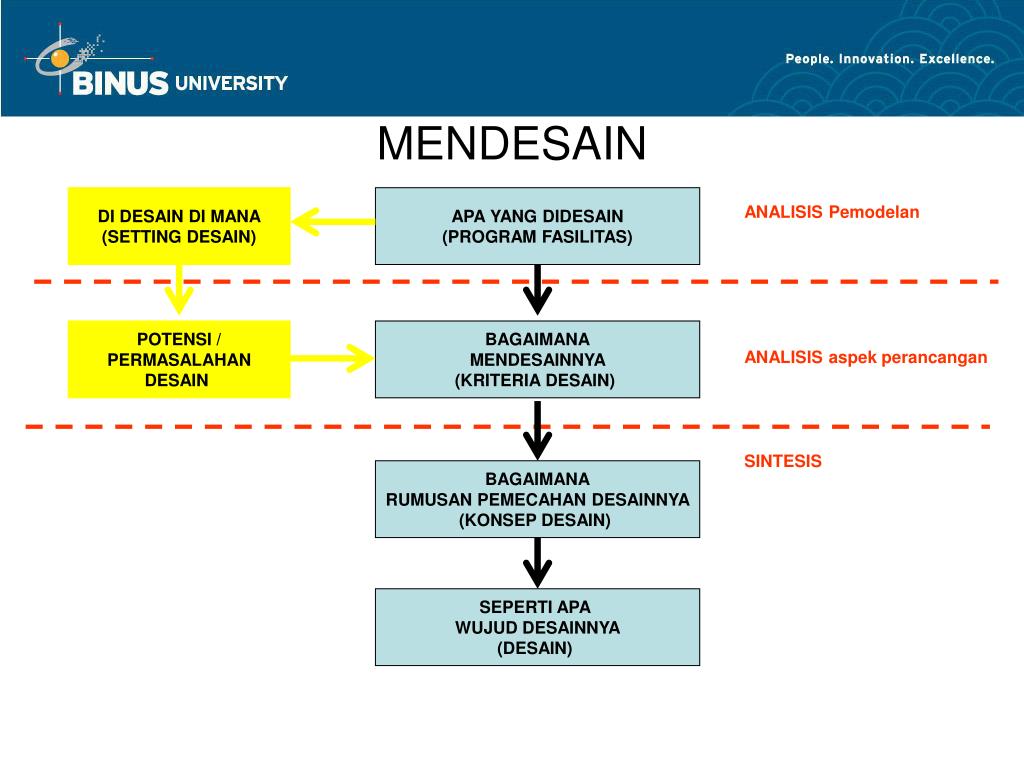

Mendesain

MENDESAIN

DI DESAIN DI MANA

(SETTING DESAIN)

APA YANG DIDESAIN

(PROGRAM FASILITAS)

ANALISIS Pemodelan

POTENSI /

PERMASALAHAN

DESAIN

BAGAIMANA

MENDESAINNYA

(KRITERIA DESAIN)

ANALISIS aspek perancangan

SINTESIS

BAGAIMANA

RUMUSAN PEMECAHAN DESAINNYA

(KONSEP DESAIN)

SEPERTI APA

WUJUD DESAINNYA

(DESAIN)

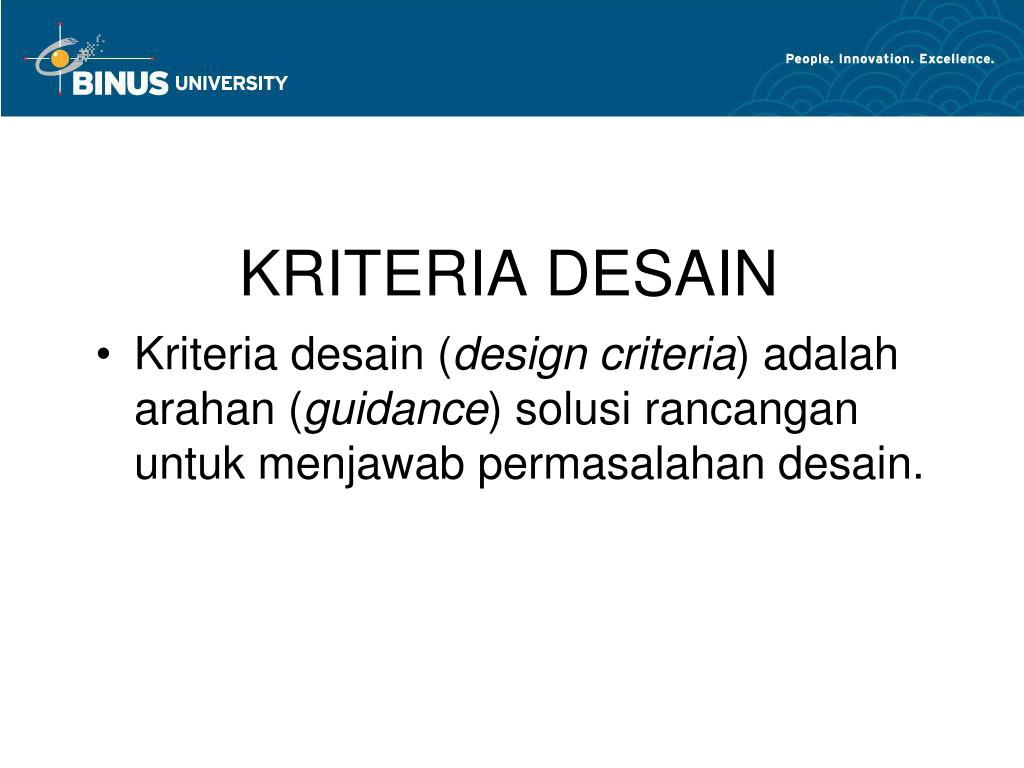

Kriteria desain

KRITERIA DESAIN

  • Kriteria desain (design criteria) adalah arahan (guidance) solusi rancangan untuk menjawab permasalahan desain.


Konsep desain

KONSEP DESAIN

  • Konsep desain adalah solusi kreatif sebagai jawaban permasalahan desain sesuai arahan kriteria desain.

  • Konsep desain adalah rumusan verbal dari model yang akan dibuat sebagai tanggapan (jawaban) atas desain kriteria.

  • Konsep desain rumusannya konkrit dan spesifik sehingga bisa langsung digambar wujud rancangannya.

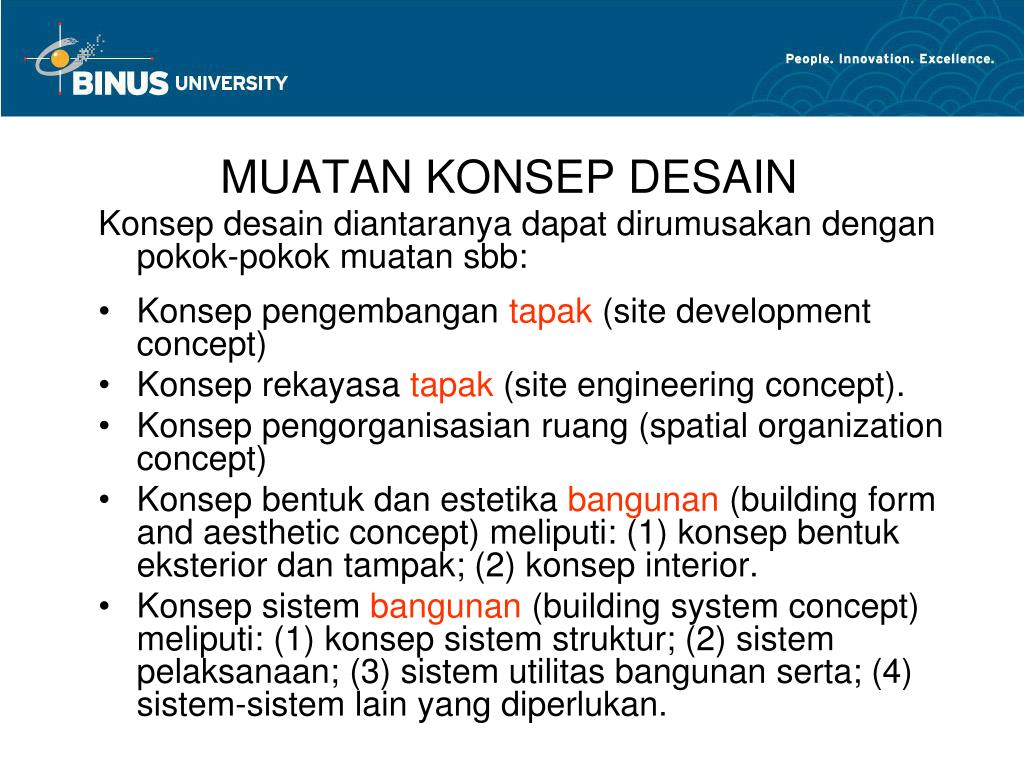

Muatan konsep desain

MUATAN KONSEP DESAIN

Konsep desain diantaranya dapat dirumusakan dengan pokok-pokok muatan sbb:

  • Konsep pengembangan tapak (site development concept)

  • Konsep rekayasa tapak (site engineering concept).

  • Konsep pengorganisasian ruang (spatial organization concept)

  • Konsep bentuk dan estetika bangunan (building form and aesthetic concept) meliputi: (1) konsep bentuk eksterior dan tampak; (2) konsep interior.

  • Konsep sistem bangunan (building system concept) meliputi: (1) konsep sistem struktur; (2) sistem pelaksanaan; (3) sistem utilitas bangunan serta; (4) sistem-sistem lain yang diperlukan.

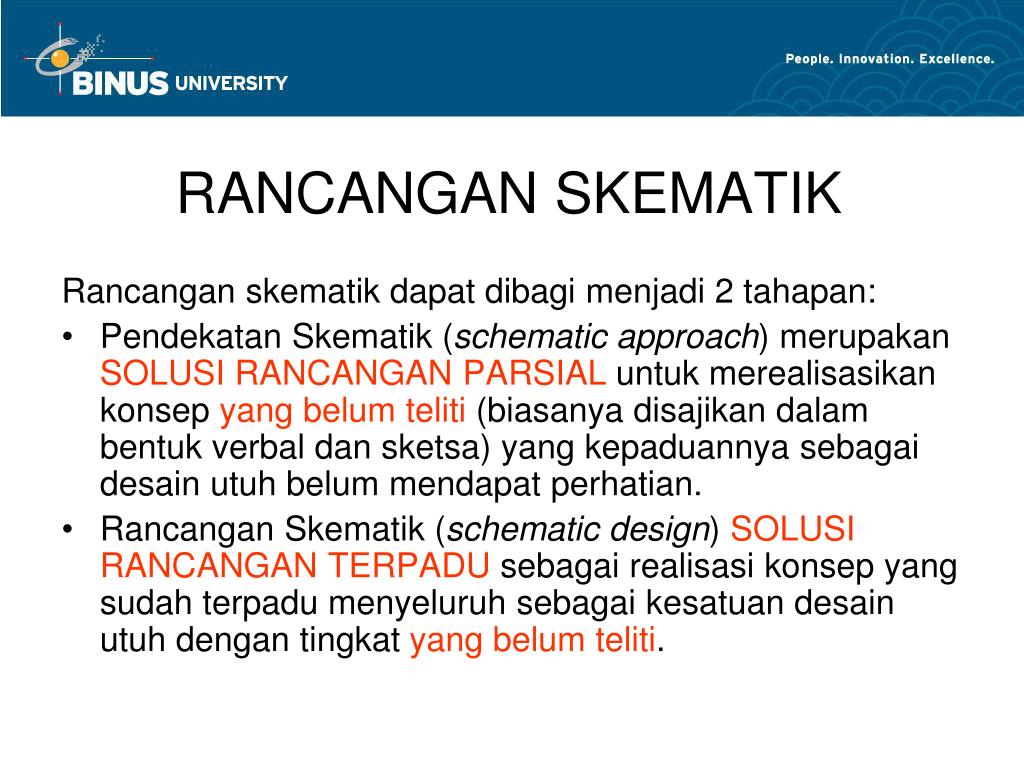

Rancangan skematik

RANCANGAN SKEMATIK

Rancangan skematik dapat dibagi menjadi 2 tahapan:

  • Pendekatan Skematik (schematic approach) merupakan SOLUSI RANCANGAN PARSIAL untuk merealisasikan konsep yang belum teliti (biasanya disajikan dalam bentuk verbal dan sketsa) yang kepaduannya sebagai desain utuh belum mendapat perhatian.

  • Rancangan Skematik (schematic design) SOLUSI RANCANGAN TERPADU sebagai realisasi konsep yang sudah terpadu menyeluruh sebagai kesatuan desain utuh dengan tingkat yang belum teliti.


Contoh konsep desain

CONTOH KONSEP DESAIN

Desain kriteria

  • Aksesibilitas dari area parkir tamu ke loby apartemen mudah dan nyaman

    Konsep desain

  • Parkir tamu dan lobi apartemen dihubungkan dengan jalur pedestrian yang dinaungi pohon.

  • Parkir tamu berimpit langsung dengan front arcade apartement.


P ertemuan ke 03 konsep bentuk

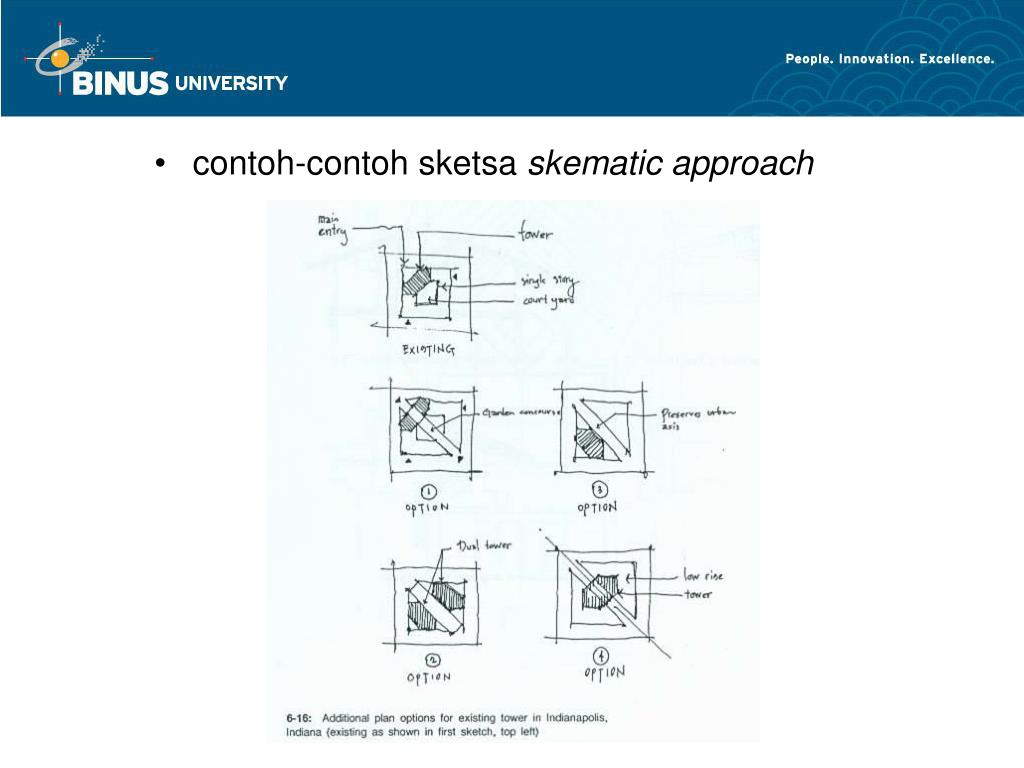

  • contoh-contoh sketsa skematic approach


P ertemuan ke 03 konsep bentuk

  • Ide desain parsial schematic approach diintegrasikan menjadi schematic design
