  1. Volné rovnoběžné promítání Tělesa 2. část

  2. Sestrojte pravidelný čtyřstěn ABCD, a = 5 Zobrazitvýsledek Nejprve narýsujte podstavu ABC (vpravo podstava ve skutečnosti)

  3. Pomocí ∆ATD zjistěte délku výšky TD

  4. Najděte bod T - těžiště

  5. Dokončete čtyřstěn ABCD Zobrazitpostup

  6. Zobrazitvýsledek Sestrojte pravidelný pětiboký jehlan a = 4, v = 7 Nejdříve sestrojte pravidelný pětiúhelník

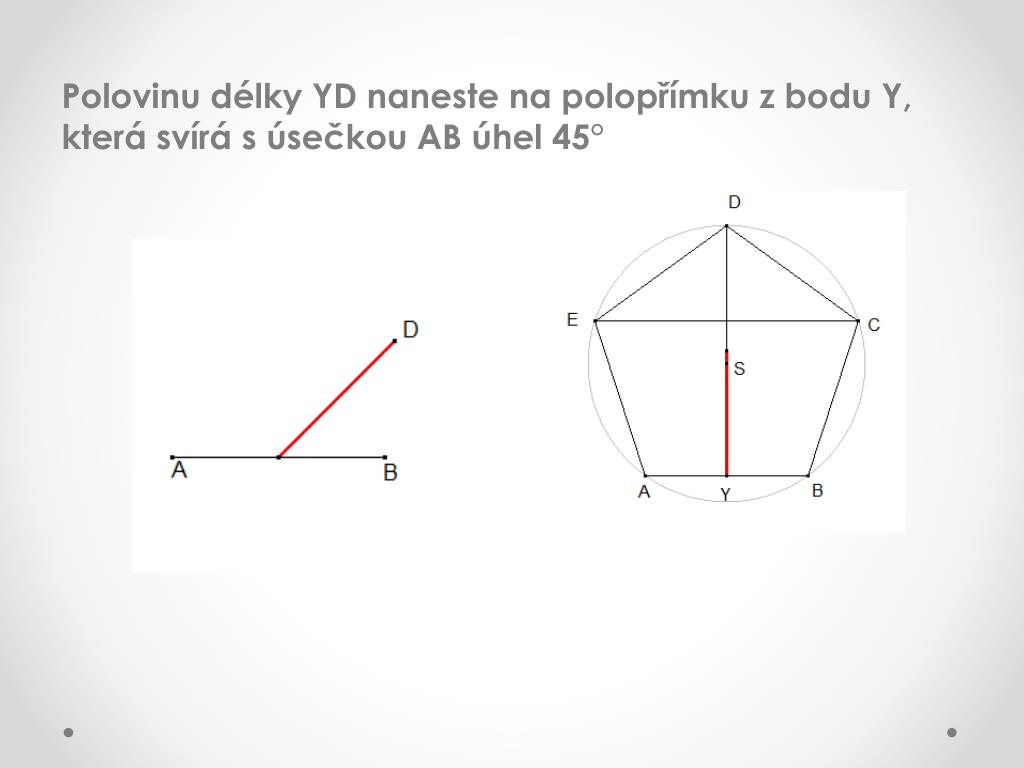

  7. Polovinu délky YD naneste na polopřímku z bodu Y, která svírá s úsečkou AB úhel 45°

  8. Na úsečku YD naneste od bodu Y polovinu skutečné délky XY

  9. Úsečka EC je ǁ s AB a zobrazí se ve skutečné velikosti

  10. Zobrazitpostup Dokončete celou podstavu a doplňte na jehlan

  11. Jiný způsob sestrojení podstavy Z bodů E a C spusťte kolmice na přímku AB, získáte body X, Y

  12. Sestrojte podstavu jehlanu a najděte její střed

  13. Dokončete jehlan

  14. Prověrka • Ve volném rovnoběžném promítání sestrojte pravidelný šestiboký jehlan. Podstavná hrana a = 5 a výška v = 7. Vyznačte viditelnost. výsledek • Ve volném rovnoběžném promítání sestrojte pravidelný trojboký hranol. Podstavná hrana a = 4 a výška v = 6. Vyznačte viditelnost. výsledek • Ve volném rovnoběžném promítání sestrojte jehlan, jehož podstavou je rovnostranný lichoběžník. Strana a = 6, b = d = 4, c = 3 (a ǁ c). Výška jehlanu je 8. Vyznačte viditelnost. výsledek

  15. zpět

  16. zpět

  17. zpět
