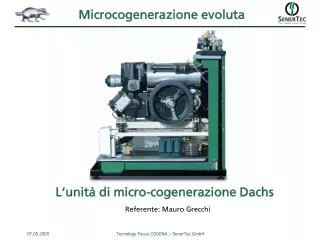

  1. Microcogenerazione evoluta L‘unità di micro-cogenerazione Dachs Referente: Mauro Grecchi Tecnology Focus COGENA – SenerTec GmbH

  2. Utilizzo efficiente dell’EP Elettricità: 27% Combustibile: 100% PCI con condensazione fumi η1° > 100% !! Calore: 73% Calore: 61% Tecnology Focus COGENA – SenerTec GmbH

  3. 500 kg di meccanica robusta ed affidabile Propulsore appositamente sviluppato per l’applicazione. Lavorazioni precise e massima qualità negli assemblaggi. Tecnology Focus COGENA – SenerTec GmbH

  4. Il dimensionamento base load Pt [kW] 100 kW Caldaia Pot. max istantanea Pot. min. Pot. media 00:00 24:00 12,5 kW Riscaldamento Cogeneratore Produzione acqua calda sanitaria Gennaio Dicembre Tecnology Focus COGENA – SenerTec GmbH

  5. Modularità e scalabilità Saving in €/anno + + + 2.000-3.000 h/a 3.000-5.000 h/a 4.000-8.000 h/a >6.000 h/a >8.000 h/a kWt 35 50 100 250 Residenziale di lusso Piccoli condomini Condominimedi e grandi Hotel, Pensioni Grandi edifici Piscine, cliniche Case di riposo Tecnology Focus COGENA – SenerTec GmbH

  6. Vantaggi della soluzione in cascata SICUREZZA grazie alla ridondanza RENDIMENTO COSTANTE accensionein sequenza in funzione del carico a rendimento elettrico costante SCALABILITA’ possibilità di realizzare l’impianto in più step, per adeguarlo ai reali fabbisogni energetici dell’edificio DURATA & AFFIDABILITA’ aspettativa vita motore: 80mila ore20mila unità prodotte dal 1996 ad oggi ηel Pel Tecnology Focus COGENA – SenerTec GmbH

  7. Salumificio a Sermide (MN) Dati utenza: Costo combustibile: 0,40 €/m3 Consumo combust.: 16.000 m3/a Rendim. caldaia: 78 % Costo elettricità: 0,14 €/kWh Consumo elettrico: 99.690 kWh/a Dati tecnici Dachs G5.5: Potenza elettrica: 5,5 kW Potenza termica: 12,5 kW Potenza entrante: 20,5 kW Ricavi generati: Energia elettrica: 6.900 h/a x 5,5 kW x 0,14 €/kWh = 5.313 €/a Energia termica: 6.900 h/a x 12,5 kW x 0,052 €/kWh = 4.485 €/a Totale ricavi = 9.798 €/a Costi di esercizio: Combustibile: 6.900 h/a x 2,06 m3/h x 0,40 €/h = 5.686 €/a Manutenzione: 6.900 h/a x 5,5 kW x 0,02 €/kWh = 759 €/a Totale costi esercizio = 6.445 €/a Risparmio annuo sui costi energetici: 3.353 €/a Risparmio in 10 anni con incremento medio 4%: 40.263 €/a Configurazione impianto: no. unità Dachs = 1 funzionamento = 6.900 h/a L’energia termica prodotta è impiegata per produzione di acqua calda sanitaria e per le batterie di post-riscaldo delle celle di stagionatura Tecnology Focus COGENA – SenerTec GmbH

  8. Villa con piscina a Pavullo (RE) Dati utenza: Costo combustibile: 0,65 €/m3 Consumo combust.: 16.000 m3/a Rendim. caldaia: 78 % Costo elettricità: 0,14 €/kWh Consumo elettrico: 99.690 kWh/a Dati tecnici Dachs G5.5 cond.: Potenza elettrica: 5,5 kW Potenza termica: 14,7 kW Potenza entrante: 20,5 kW Ricavi generati: Energia elettrica: 5.000 h/a x 5,5 kW x 0,19 €/kWh = 5.225 €/a Energia termica: 5.000 h/a x 14,7 kW x 0,084 €/kWh = 6.174 €/a Totale ricavi = 11.399 €/a Costi di esercizio: Combustibile: 5.000 h/a x 2,06 m3/h x 0,65 €/h = 6.695 €/a Manutenzione: 5.000 h/a x 5,5 kW x 0,02 €/kWh = 550 €/a Totale costi esercizio = 7.245 €/a Risparmio annuo sui costi energetici: 4.154 €/a Risparmio in 10 anni con incremento medio 4%: 49.879 €/a Configurazione impianto: no. unità Dachs = 1 funzionamento = 5.000 h/a L’energia termica prodotta è impiegata per riscaldamento ambienti e piscina con copertura scorrevole e per produzione di acqua calda sanitaria. Tecnology Focus COGENA – SenerTec GmbH

  9. Supermercato a Scandiano (RE) Dati utenza: Costo combustibile: 0,39 €/m3 Consumo combust.: 16.000 m3/a Rendim. caldaia: 90 % Costo elettricità: 0,135 €/kWh Consumo elettrico: 200.000 kWh/a C.O.P. Chiller: 2,3 Dati tecnici Dachs G5.5: Potenza elettrica: 5,5 kW Potenza termica: 12,5 kW Potenza entrante: 20,5 kW Ricavi generati: Energia elettrica: 6.600 h/a x 16,5 kW x 0,135 €/kWh = 14.702 €/a Energia termica: 4.800 h/a x 37,5 kW x 0,044 €/kWh = 7.920 €/a Energia freddo: 1.800 h/a x 35,6 kW x 0,059 €/kWh = 3.780 €/a Totale ricavi = 26.402 €/a Costi di esercizio: Combustibile: 6.600 h/a x 6,18 m3/h x 0,40 €/h = 15.907 €/a Manutenzione: 6.600 h/a x 16,5 kW x 0,018 €/kWh = 1.690 €/a Totale costi esercizio = 17.868 €/a Risparmio annuo sui costi energetici: 8.534 €/a Risparmio in 10 anni con incremento medio 4%: 102.460 €/a Configurazione impianto: no. unità Dachs = 3 funz. riscald/ACS = 4.800 h/a funz. raffrescam. = 1.800 h/a C.O.P. ass. Br-Li = 0,95 Impianto trigenerativo per climatizzazione invernale ed estiva degli ambienti interni Tecnology Focus COGENA – SenerTec GmbH

  10. Wellness a Viareggio (LU) Dati utenza - 1: Consumo combust.: 83.335 m3/a Allacciamento el. BT: 400 kW Costo elettricità: 0,139 €/kWh Consumo elettrico: 362.000 kWh/a Analisi storico fabbisogno termico: JAN 103.066 kWh/mese FEB 118.891 kWh/mese MRZ 103.187 kWh/mese APR 64.124 kWh/mese MAI 41.637 kWh/mese JUN 38.268 kWh/mese JUL 30.971 kWh/mese AUG 39.263 kWh/mese SEP 25.384 kWh/mese OKT 42.243 kWh/mese NOV 38.849 kWh/mese DEZ 89.285 kWh/mese TOT 735.169 kWh/anno 70 kWel & 147,5 kWt 16,5 kWel & 44,1 kWt Tecnology Focus COGENA – SenerTec GmbH

  11. STB STB STB Schema idraulico di massima T DN40 Q = 0÷6 m3/h VARIABILE IN FUNZIONE DELTA (T1 - T2) DN50 DN50 Serbatoio di accumulo inerziale V = 2,5 m3 Coibentazione PUR 100 mm Rapportoaltezza / diametro≥ 2,5 Serbatoio di accumulo inerziale V = 2,5 m3 Coibentazione PUR 100 mmRapportoaltezza / diametro≥ 2,5 T1 Caldaia 350 kW Caldaia 350 kW DN40 T2 DN50 Tecnology Focus COGENA – SenerTec GmbH

  12. Business Plan con 3 Dachs condensing Dati utenza - 2: Costo combustibile: 0,61 €/m3 Fabbisogno term.: 735.169 kWh/a Rendim. caldaia: 79 % Costo elettricità: 0,139 €/kWh Consumo elettrico: 362.000 kWh/a Dati tecnici Dachs G5.5 cond.: Potenza elettrica: 5,5 kW Potenza termica: 14,7 kW Potenza entrante: 20,5 kW Ricavi generati: Energia elettrica: 7.500 h/a x 16,5 kW x 0,139 €/kWh = 17.201 €/a Energia termica: 7.500 h/a x 44,1 kW x 0,077 €/kWh = 25.468 €/a Totale ricavi = 42.669 €/a Costi di esercizio: Comb acc ridott: 7.500 h/a x 4,13 m3/h x 0,431 €/h = 13.350 €/a Comb acc piena: 7.500 h/a x 2,06 m3/h x 0,61 €/h = 9.425 €/a Manutenzione: 7.500 h/a x 16,5 kW x 0,018 €/kWh = 2.228 €/a Totale costi esercizio = 25.002 €/a Risparmio annuo sui costi energetici: 17.667 €/a Risparmio in 10 anni con incremento medio 4%: 212.500 €/a Configurazione impianto: no. unità Dachs = 3 funzionamento = 7.500 h/a L’energia termica prodotta è impiegata per riscaldamento ambienti, vasche e per produ-zione di acqua calda sanitaria. Contatore fiscale di produzione Tecnology Focus COGENA – SenerTec GmbH

  13. Business Plan con sez. da 70 kWe Ricavi generati: Energia elettrica: 70,0 kW x 0,139 €/kWh = 9,73 €/h Energia termica: 147,5 kW x 0,077 €/kWh = 10,32 €/h Totale ricavi = 20,05 €/h Costi di esercizio: Comb acc ridott: 17,5 m3/h x 0,431 m3/h = 7,54 €/h Comb acc piena: 8,6 m3/h x 0,61 m3/h = 5,35 €/h Manutenzione: 70 kW x 0,030 €/kWh = 2,10 €/h Totale costi esercizio = 14,89 €/h Risparmio orario sui costi energetici: 5,16 €/h Dati utenza - 2: Costo combustibile: 0,61 €/m3 Fabbisogno term.: 735,17 kWh/a Rendim. caldaia: 79 % Costo elettricità: 0,139 €/kWh Consumo elettrico: 362.000 kWh/a Dati tecnici sezione da 70 kW.: Potenza elettrica: 70,0 kW Potenza termica: 147,5 kW Potenza entrante: 250,6 kW Assunzione arbitraria tempi funzionam. = 4.500 h/a Risparmio annuo sui costi energetici: = 23.220 €/a ATTENZIONE: 1) tutta l’elettricità prodotta deve essere autoconsumata !! 2) tutto il calore prodotto deve essere calore utile !! Tecnology Focus COGENA – SenerTec GmbH

  14. Business Plan con sez. da 70 kWe Analisi storico fabbisogno termico: MAI 41.637 kWh/mese JUN 38.268 kWh/mese JUL 30.971 kWh/mese AUG 39.263 kWh/mese SEP 25.384 kWh/mese OKT 42.243 kWh/mese NOV 38.849 kWh/mese Ricavi generati: Energia elettrica: 70,0 kW x 0,139 €/kWh = 9,73 €/h Energia termica: 54,8 kW x 0,077 €/kWh = 4,22 €/h Totale ricavi = 13,95 €/h Costi di esercizio: Comb acc ridott: 17,5 m3/h x 0,431 m3/h = 7,54 €/h Comb acc piena: 8,6 m3/h x 0,61 m3/h = 5,35 €/h Manutenzione: 70 kW x 0,030 €/kWh = 2,10 €/h Totale costi esercizio = 14,89 €/h Risparmio orario sui costi energetici: - 0,94 €/h In alternativa è possibile modulare,ma la modulazione si paga: 1) in termini di rendimento elettrico 2) con incremento del costo di manutenzione Tecnology Focus COGENA – SenerTec GmbH

  15. Agriturismo a Ponteginori (PI) • Configurazione impianto ad isola: • Potenza generatore: 5,5 kW • Cluster inverter: 3 x 5 kW • Pacco batterie 48 V: 800 Ah • Il sistema installato soddifa: • assorbimenti istantanei  20 kW • consumi elettrici  50 kWh/gg Ulteriori caratteristiche: Scalabilità mediante l‘aggiunta di ulteriori unità Dachs Modem GSM per telegestione e diagnositica a distanza. Gestione ottimizzata per la massima vita utile delle batterie. Dissipazione remota silenziata per funzionamento estivo Tecnology Focus COGENA – SenerTec GmbH

  16. Buoni motivi per cogenerare • tecnologia con miglior R.O.I. se l’impianto è correttamente dimensionato sul fabbisogno termico di base • massima riduzione specifica di CO2 in relazione all’investimentoogni 1.000 € investite:- FV: 120 ÷ 180 kg/anno- CHP: 480 ÷ 800 kg/anno • costanza di rendimento e produttività utilizzando unità di provata affidabilità, installate e manutenute correttamente • miglioramento classe energetica dell’edificio Tecnology Focus COGENA – SenerTec GmbH
