  1. Bertoli Audric PROJET 2009

  2. Sommaire • Présentation du projet • Contraintes • Organisation • Analyse • Programmation • Obstacles et solutions

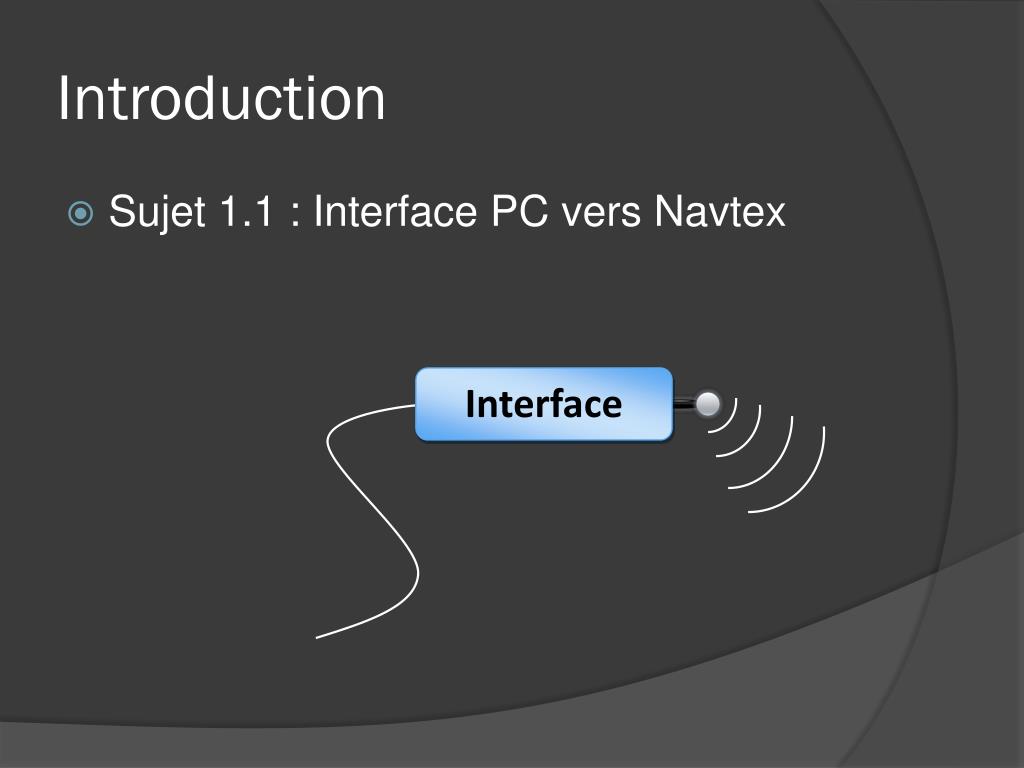

  3. Introduction • Sujet 1.1 : Interface PC vers Navtex Interface

  4. Cahier des charges Liaison filaire et sans-fil Bloc d’alimentation 5V DC Emission en langue locale et internationale Câble DB25 vers HE-10

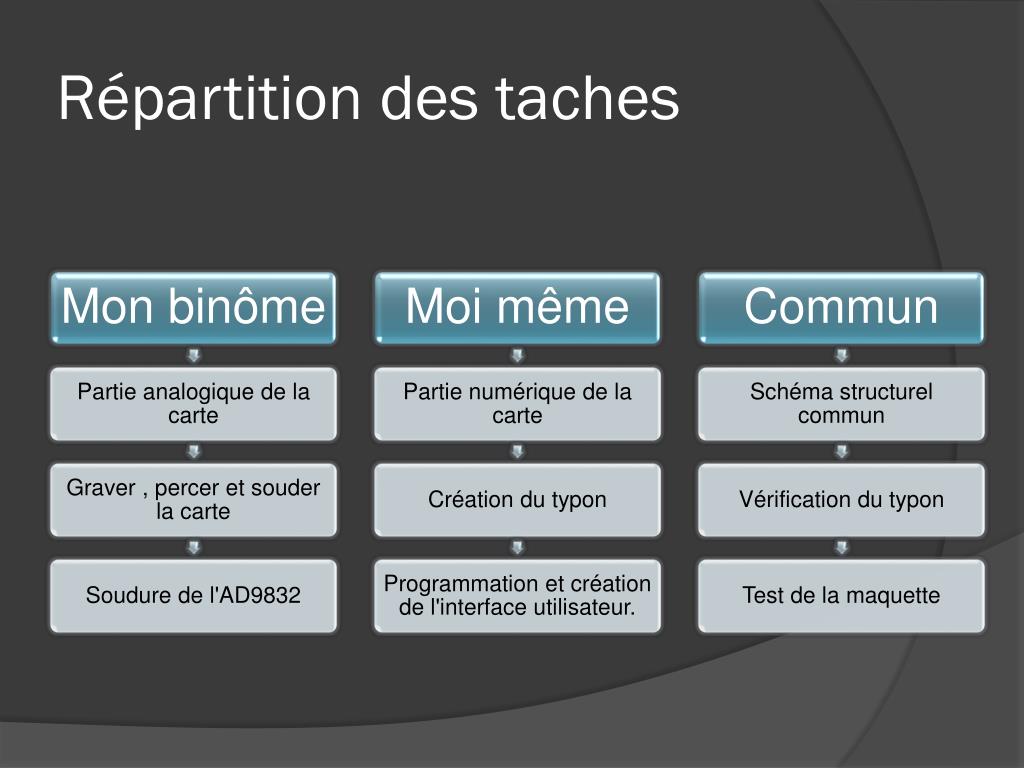

  5. Répartition des taches

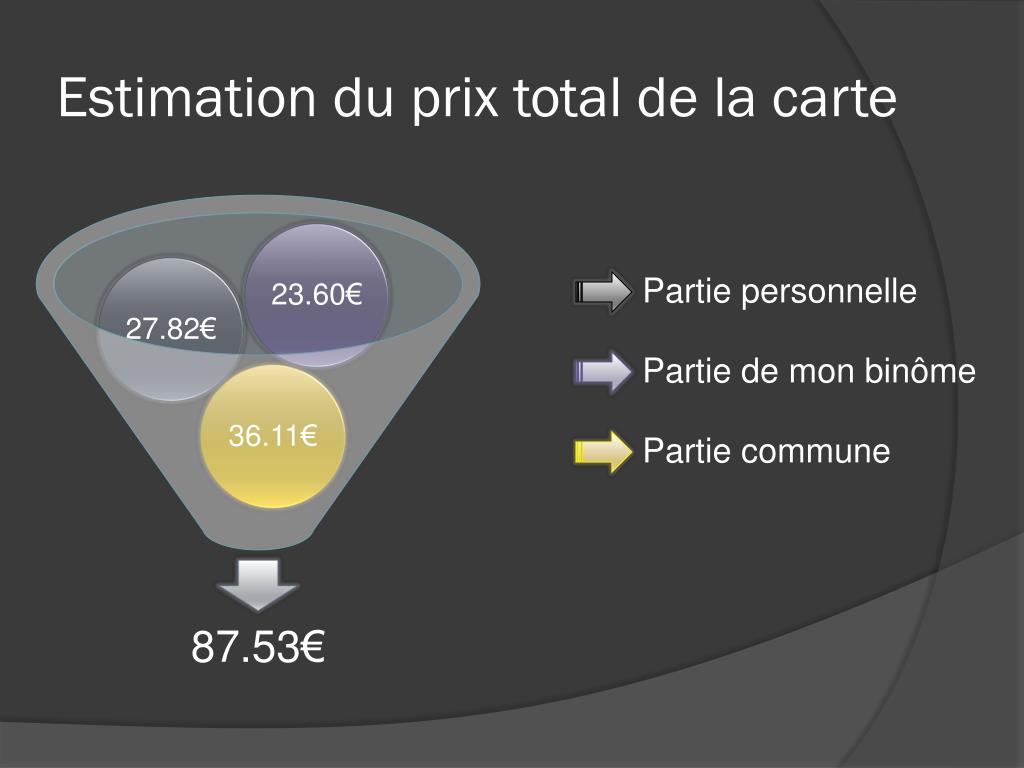

  6. Estimation du prix total de la carte Partie personnelle Partie de mon binôme Partie commune

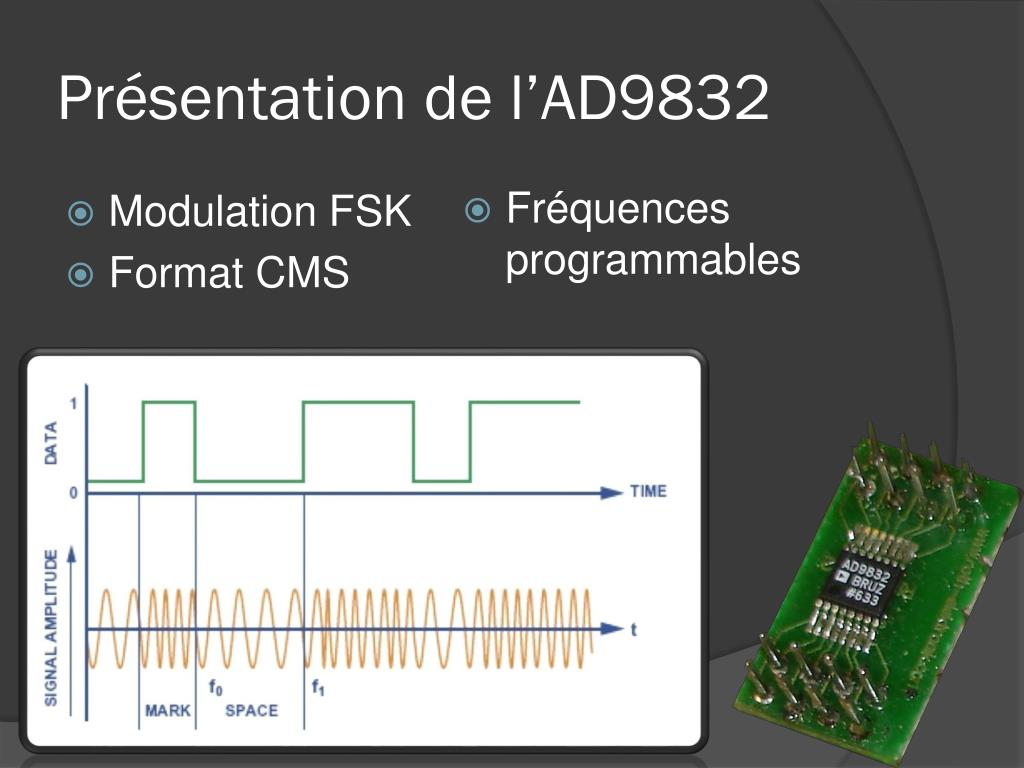

  7. Présentation de l’AD9832 • Fréquences programmables • Modulation FSK • Format CMS

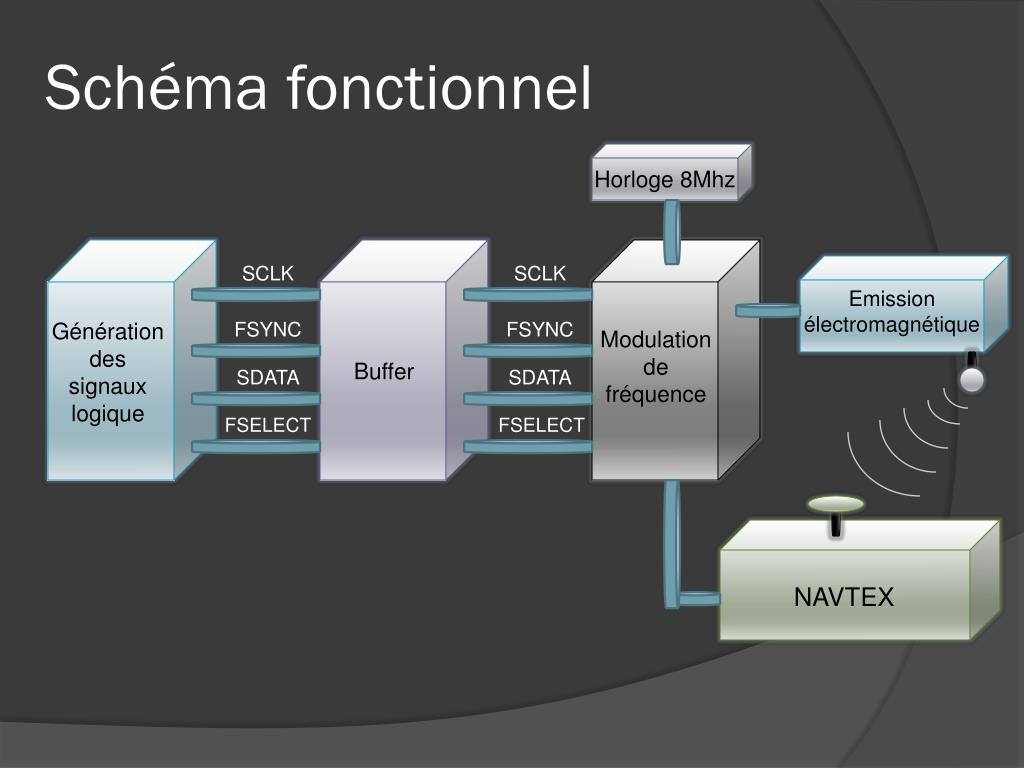

  8. Schéma fonctionnel Horloge 8Mhz SCLK SCLK Emission électromagnétique Génération des signaux logique FSYNC FSYNC Modulation de fréquence Buffer SDATA SDATA FSELECT FSELECT NAVTEX

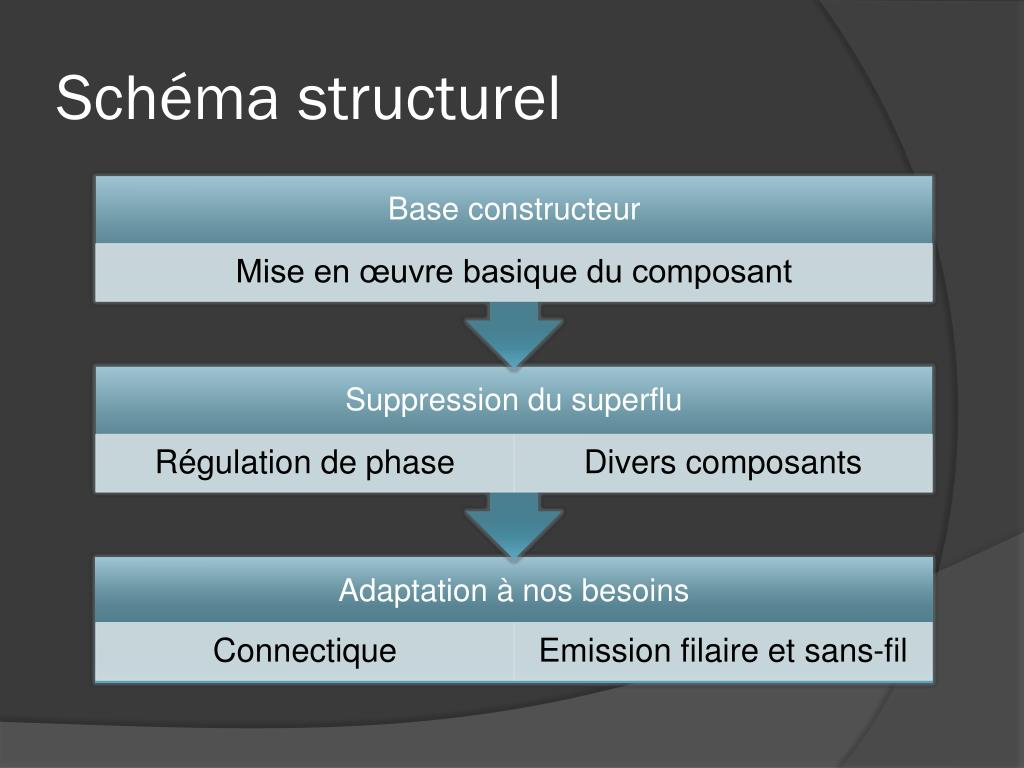

  9. Schéma structurel

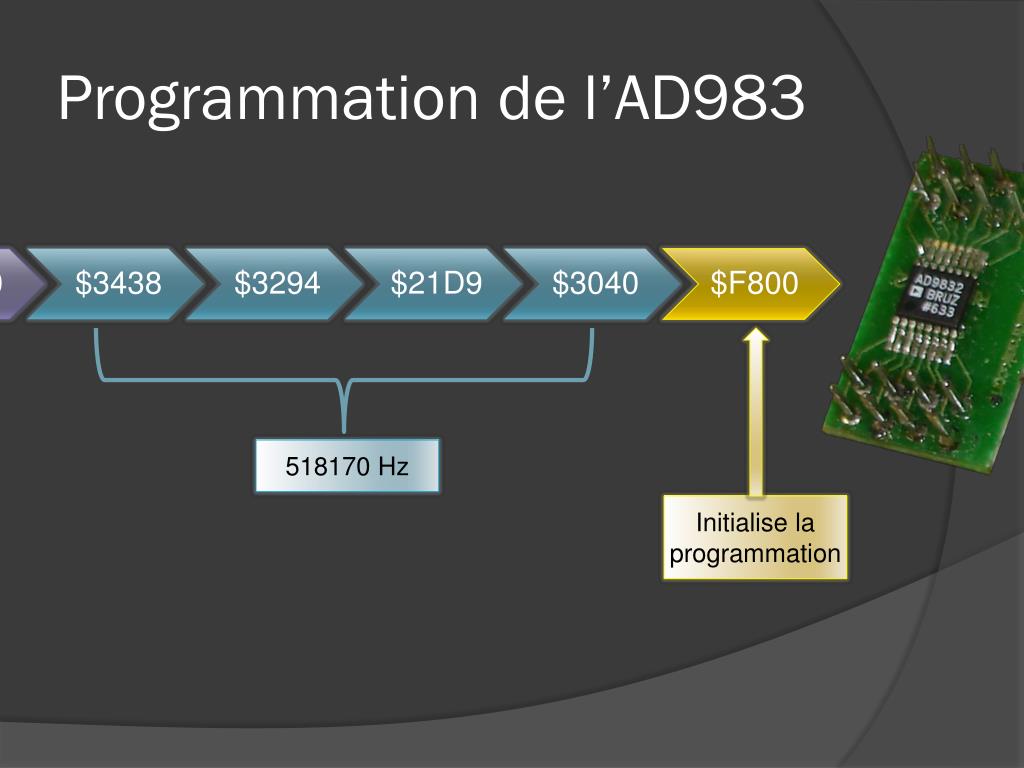

  10. Programmation de l’AD9832 518170 Hz 517830 Hz

  11. Programmation de l’AD983 517830 Hz 518170 Hz Finalise la programmation Initialise la programmation

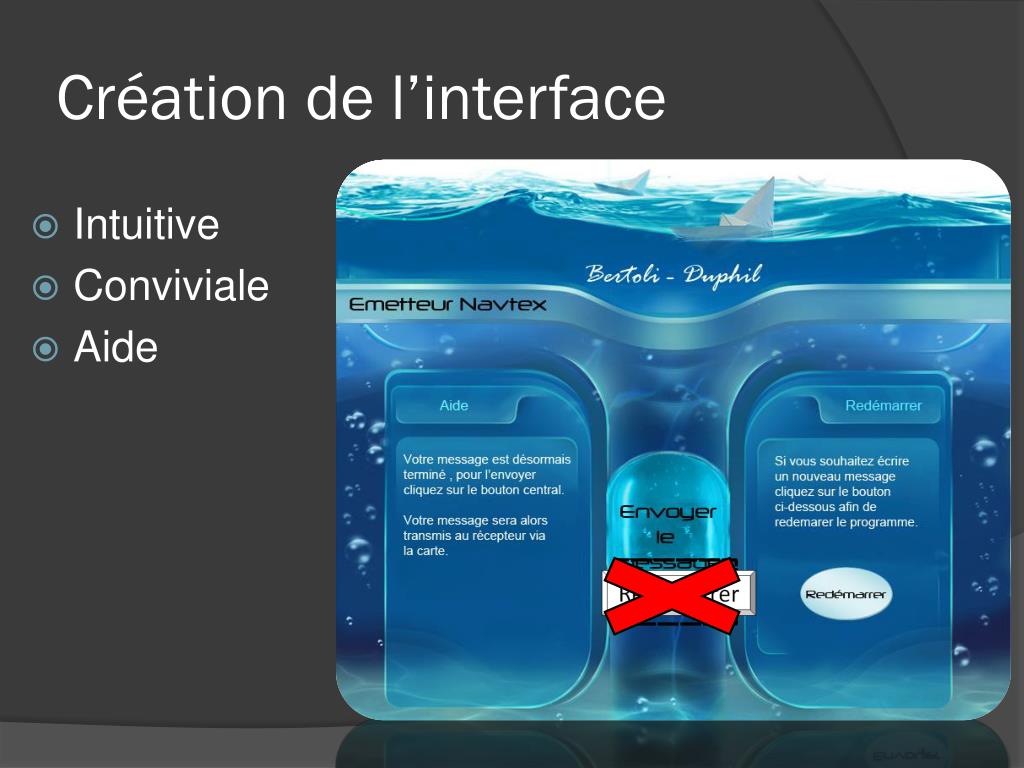

  12. Création de l’interface • Intuitive • Conviviale • Aide

  13. Programme principal Début Emission Test Programme Test des fréquences Français Anglais Choix de la langue Message préconstruit Programmation des fréquences françaises Programmation des fréquences anglaises Réglage de la temporisation Acquisition du message Traduction du message en code Navtex Traduction du message en Mode B Envoi des signaux de mise en phase Envoi du message Finalisation du message

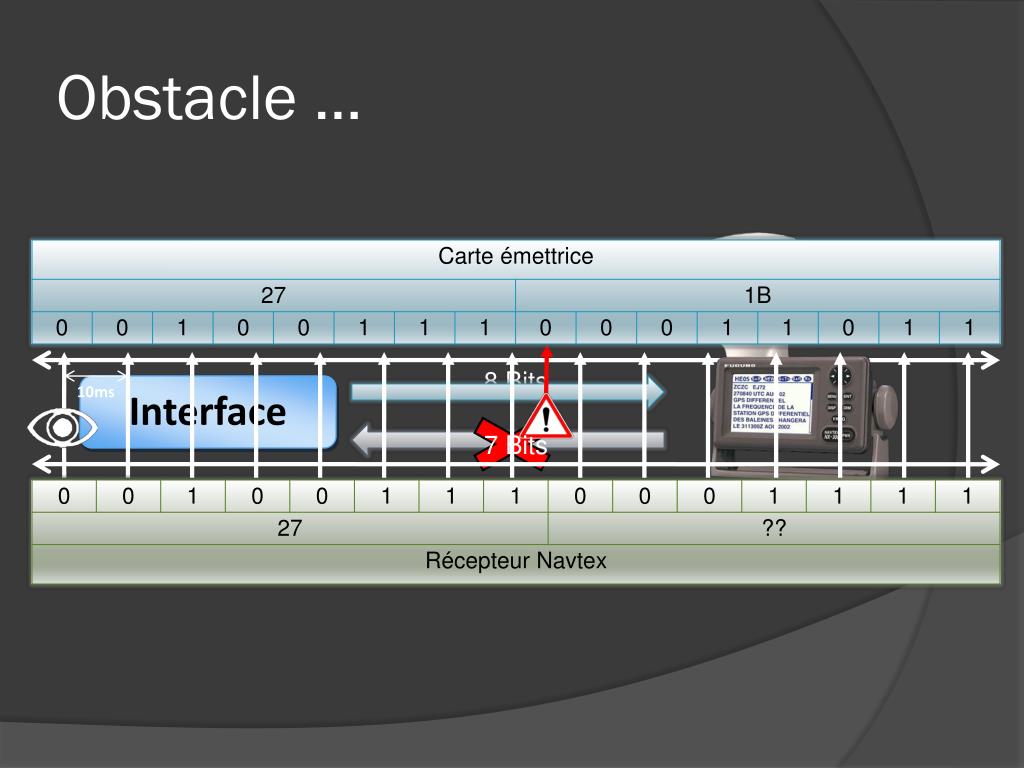

  14. Obstacle … 8 Bits 10ms Interface 7 Bits

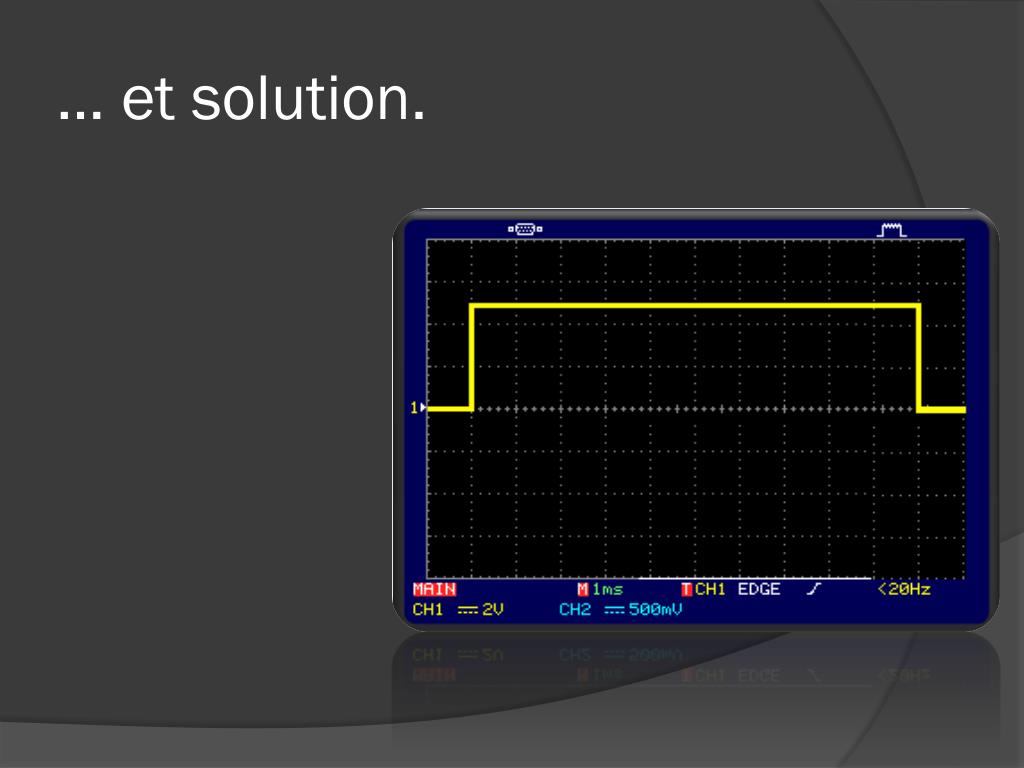

  15. … et solution.

  16. Conclusion • Autonomie • Coopération • Compétences
