Le Va et Vient

1. Le V V Le Va et Vient

2. Le V V : Va et Vient A quoi ça sert? Description du montage

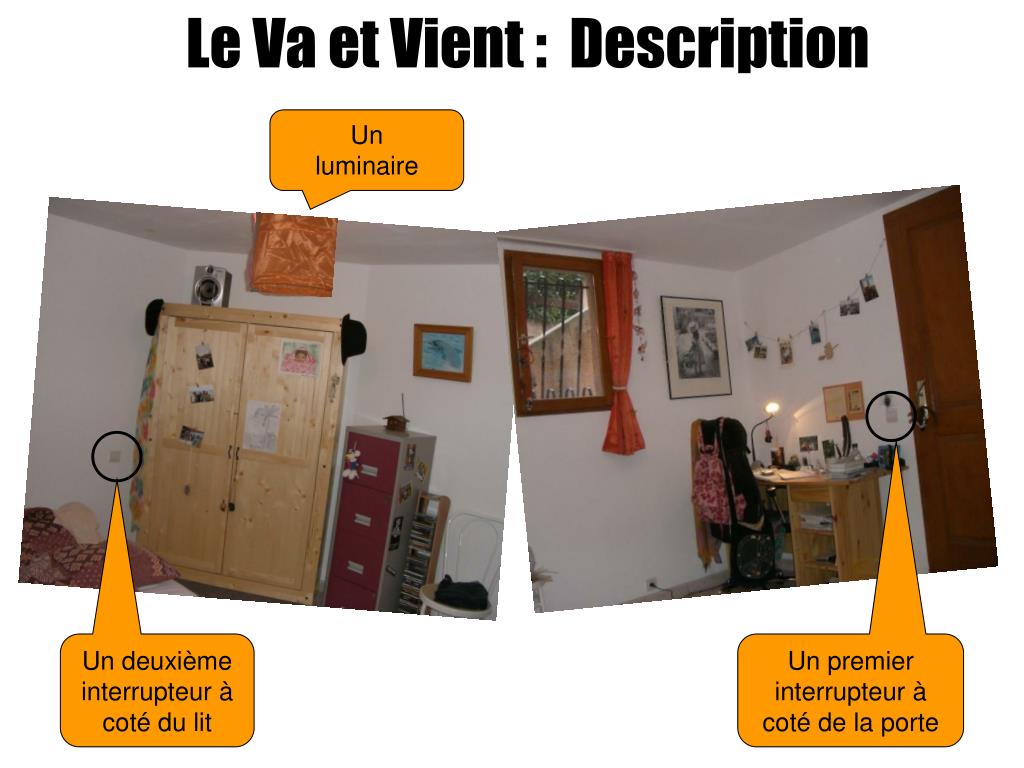

3. Un luminaire Le Va et Vient : Description Un deuxième interrupteur à coté du lit Un premier interrupteur à coté de la porte

4. L’interrupteur est en position haute La lampe s’allume Le Va et Vient : Description Pour se lever, on appuie sur l’interrupteur du lit

5. L’interrupteur reste en position basse La lampe reste allumée Le Va et Vient : Description On relâche l’interrupteur

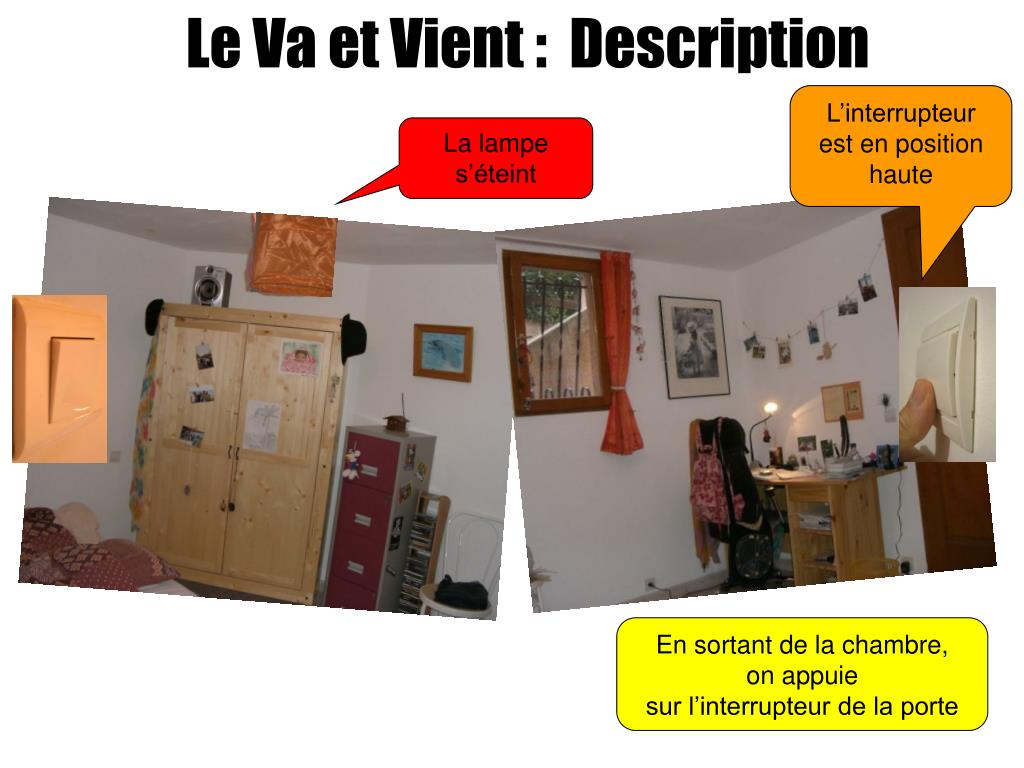

6. L’interrupteur est en position haute La lampe s’éteint Le Va et Vient : Description En sortant de la chambre,on appuie sur l’interrupteur de la porte

7. L’interrupteur reste en position basse La lampe reste éteinte Le Va et Vient : Description On relâche l’interrupteur

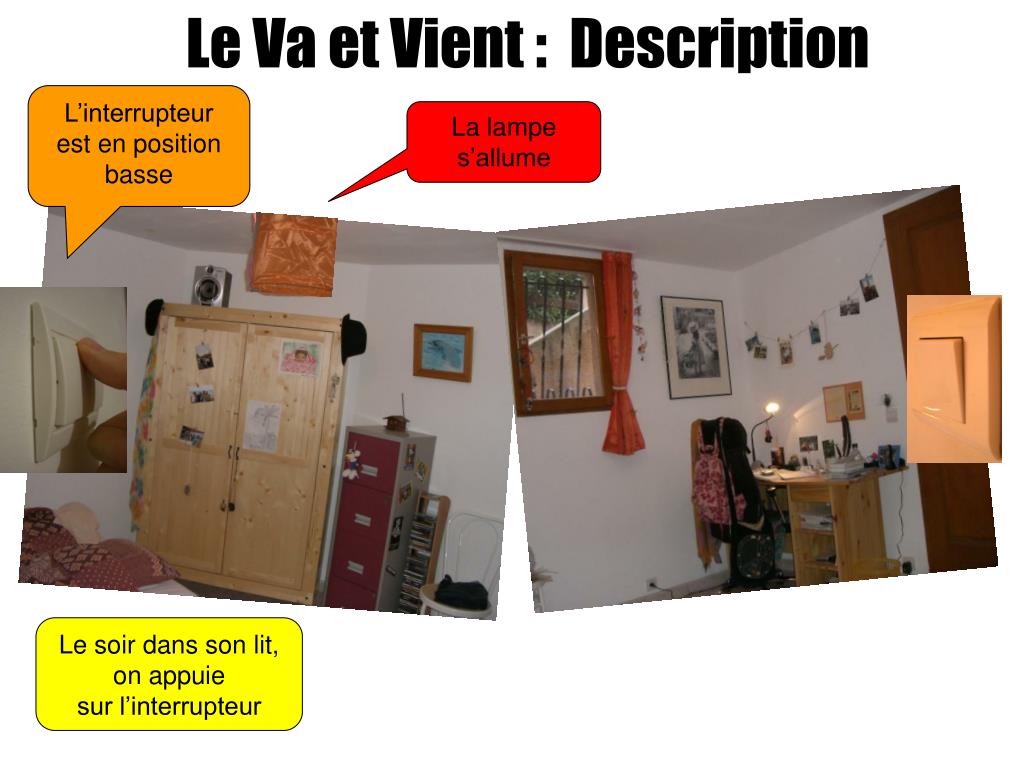

8. L’interrupteur est en position basse La lampe s’allume Le Va et Vient : Description Le soir dans son lit,on appuie sur l’interrupteur

9. L’interrupteur reste en position haute La lampe reste allumée Le Va et Vient : Description On relâche l’interrupteur

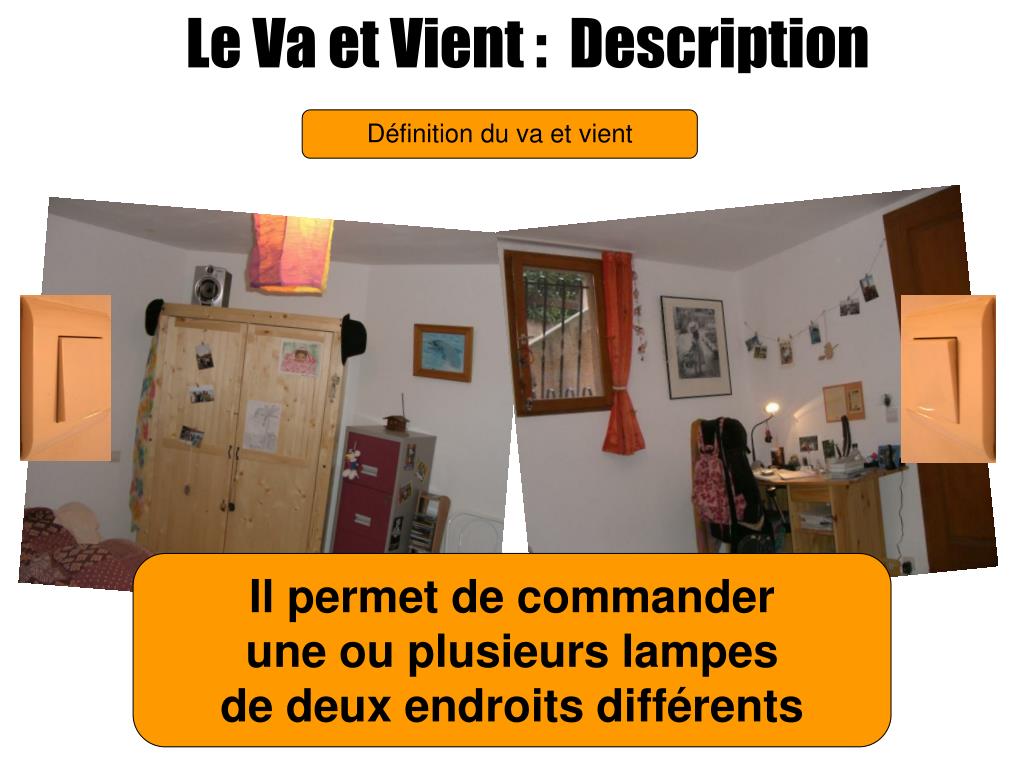

10. Définition du va et vient Le Va et Vient : Description Il permet de commander une ou plusieurs lampes de deux endroits différents

11. Le V V : Va et Vient Comment représenter le montage sur un plan? Le schéma architectural

12. Le Vaet Vient : schéma architectural Le deuxième interrupteur va et vient Le point lumineux (luminaire) Les liaisons fonctionnelles Le premier interrupteur va et vient

13. Le V V : Va et Vient Simple Allumage et Va et Vient :Les interrupteurs sont-ils identiques ?

14. Le Vaet Vient : les interrupteurs L’interrupteur simple allumage et L’interrupteur va et vient Sont identiques en apparence

15. Le Vaet Vient : les interrupteurs Mais derrière, le câblage est différent 2 bornes 3 bornes L’interrupteur simple allumage L’interrupteur va et vient

16. Le Vaet Vient : les interrupteurs L’interrupteur simple allumage L’interrupteur va et vient 3 bornes 2 bornes 1 L 1 L 2

17. Le Vaet Vient : les interrupteurs L’interrupteur simple allumage L’interrupteur va et vient 1 L 1 L 2 Le circuit est ouvert Entre L et 1: Le circuit est ouvert Entre L et 2: Le circuit est fermé Entre 1 et 2: Le circuit est ouvert

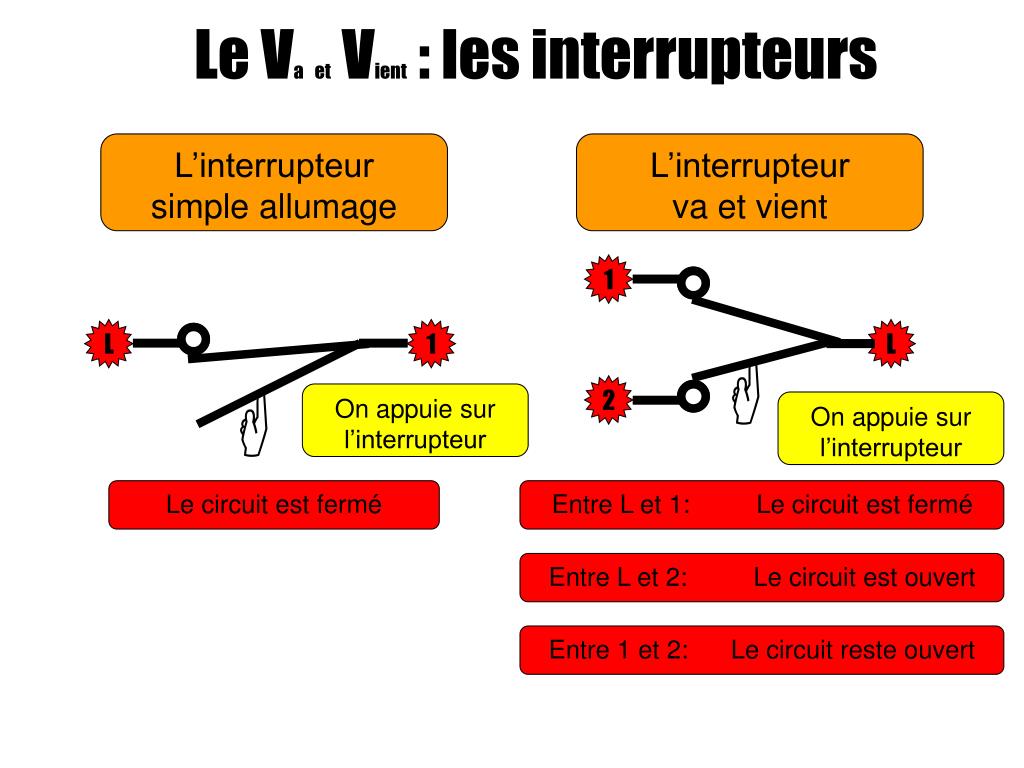

18. Le Vaet Vient : les interrupteurs L’interrupteur simple allumage L’interrupteur va et vient 1 L 1 L   2 On appuie sur l’interrupteur On appuie sur l’interrupteur Le circuit est fermé Entre L et 1: Le circuit est fermé Entre L et 2: Le circuit est ouvert Entre 1 et 2: Le circuit reste ouvert

19. Le V V : Va et Vient Comment fonctionne le montage ? Le schéma développé

20. Le Vaet Vient : schéma développé Un point lumineux Conducteur retour lampe Premier interrupteur va et vient Deuxième interrupteur va et vient Conducteur navette L L Conducteur Phase Conducteur navette Conducteur neutre Conducteur protection équipotentielle

21. Le Vaet Vient : schéma développé Une représentation plus simple Premier interrupteur va et vient Deuxième interrupteur va et vient Un point lumineux Conducteur navette L L Conducteur retour lampe Conducteur Phase Conducteur navette Conducteur neutre Conducteur protection équipotentielle

22. Le Vaet Vient : fonctionnement Tableau électrique Neutre et Phase Le sectionneur fusible est normalement fermé La lampe s’allume Le circuit est fermé  On appuie sur l’interrupteur

23. Le Vaet Vient : fonctionnement Tableau électrique Neutre et Phase La lampe s’éteint On appuie sur l’interrupteur  Le circuit est ouvert

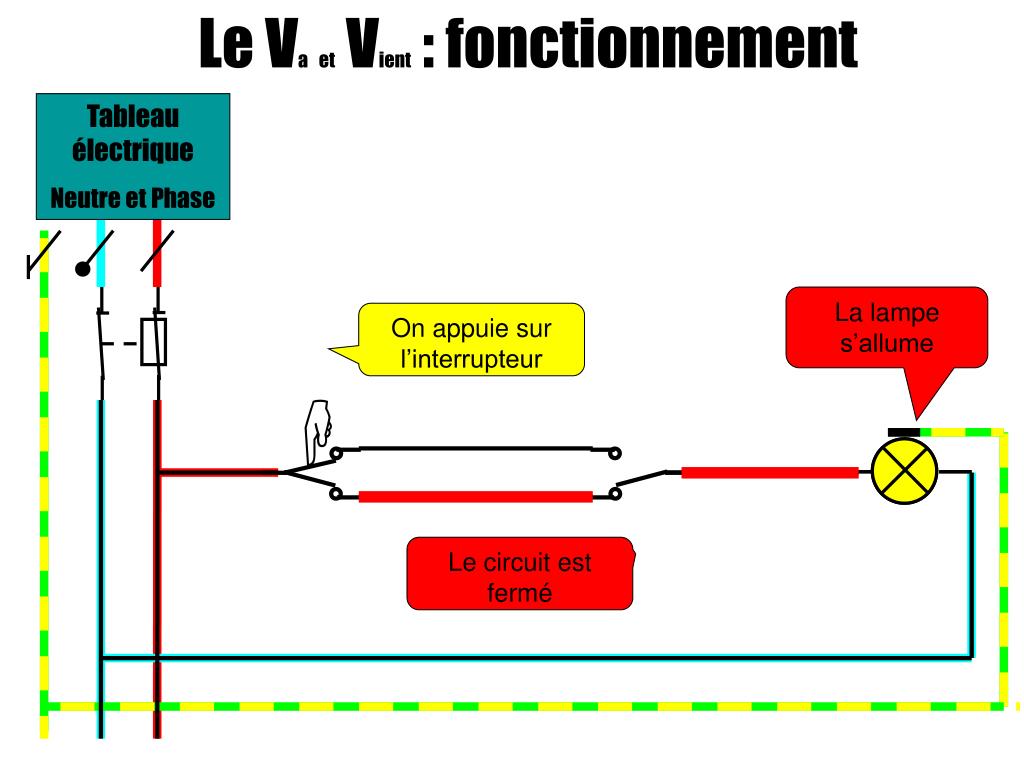

24. Le Vaet Vient : fonctionnement Tableau électrique Neutre et Phase La lampe s’allume On appuie sur l’interrupteur  Le circuit est fermé
