  1. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux C L E A R Spatial Data Clearinghouse Saar-Lor-LuxAbschlussveranstaltung - Conférence de clôture 16.02.2001 Dr. Bettina Barth,Prof. Dr. J. Kubiniok, Gero Weber, Universität des Saarlandes, FR GeografieProf. Dr. Maximilian Herberger, Markus JunkerUniversität des Saarlandes, FB Rechtswissenschaften

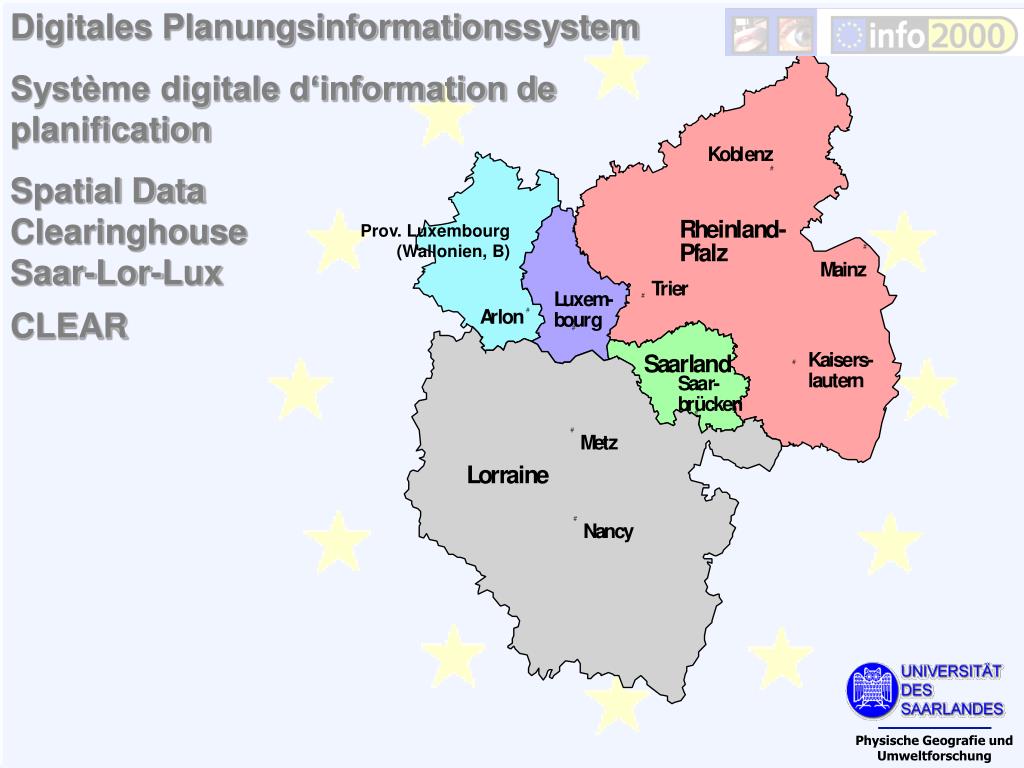

  2. Digitales Planungsinformationssystem Système digitale d‘information de planification Spatial Data Clearinghouse Saar-Lor-Lux CLEAR Physische Geografie und Umweltforschung K o b l e n z # R h e i n l a n d - Prov. Luxembourg (Wallonien, B) P f a l z # M a i n z T r i e r L u x e m - # A r l o n # b o u r g # K a i s e r s - S a a r l a n d # l a u t e r n S a a r - b r ü c k e n # # M e t z L o r r a i n e # N a n c y

  3. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Überblick über das Projekt Apperçu du projet • Description générale du projet(objectifs du projet, groupe cible) • Analyse des besoins, importance du marché (pratique d‘utilisation de géo-données numériques, aspects organisationnels) • Documentation - Métadonnées(Standards et pratique) • Approches à l‘harmonisation transfrontalière de données thématiques • Allgemeine Projektbeschreibung(Projektziele, Zielgruppe) • Bedarfsanalyse und Marktrelevanz(Praxis der Nutzung digitaler Geodaten, technische, organisatorische Aspekte) • Dokumentationsproblematik - Metadaten(Standards und Praxis) • Ansätze grenzüberschreitender Harmonisierung thematischer Datensätze Dr. Bettina Barth,Dipl. Geogr. Gero Weber Universität des Saarlandes, FR Geografie

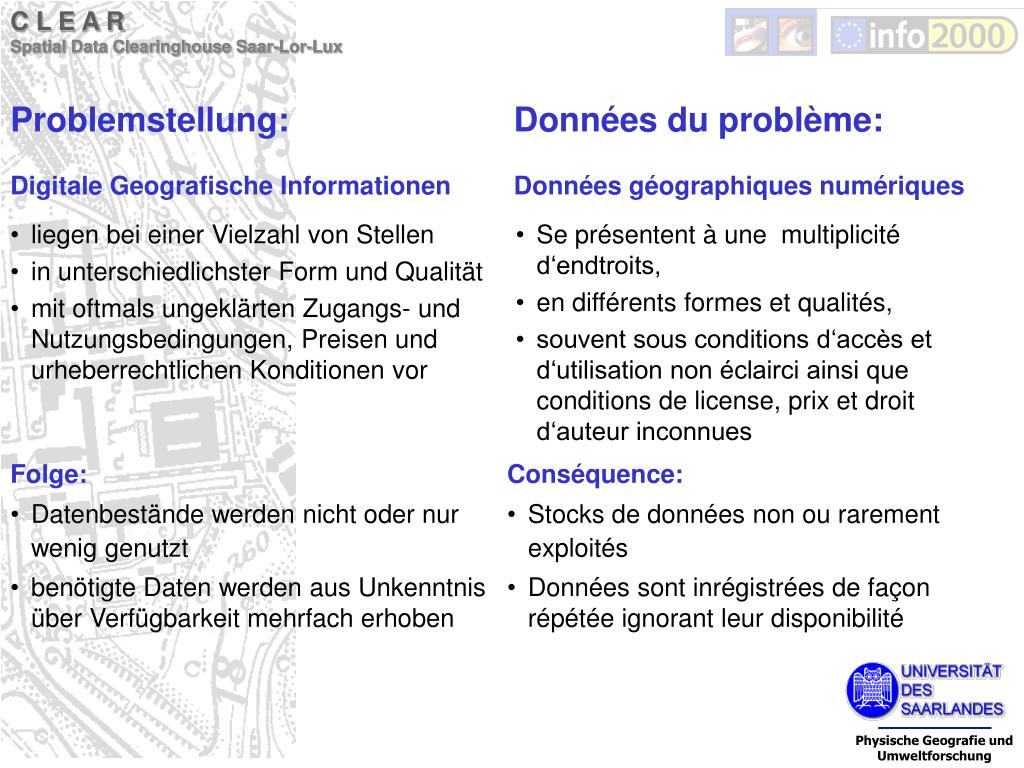

  4. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Physische Geografie und Umweltforschung Problemstellung:Digitale Geografische Informationen Données du problème:Données géographiques numériques • Se présentent à une multiplicité d‘endtroits, • en différents formes et qualités, • souvent sous conditions d‘accès et d‘utilisation non éclairci ainsi que conditions de license, prix et droit d‘auteur inconnues • liegen bei einer Vielzahl von Stellen • in unterschiedlichster Form und Qualität • mit oftmals ungeklärten Zugangs- und Nutzungsbedingungen, Preisen und urheberrechtlichen Konditionen vor Folge: • Datenbestände werden nicht oder nur wenig genutzt • benötigte Daten werden aus Unkenntnis über Verfügbarkeit mehrfach erhoben Conséquence: • Stocks de données non ou rarement exploités • Données sont inrégistrées de façon répétée ignorant leur disponibilité

  5. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Physische Geografie und Umweltforschung Globales Ziel Erschließung der digitalen Geodatenbestände des öffentlichen Sektors Bestandteile des Projekts Objectif global Mise en valeur des bases de géo-données du secteur public Elements du projet • Web-basiertes Informationssystem für digitale Geodaten durch Aufbau einer zentralen Geo-Metadatenbank für Saar-Lor-Lux • Juristische Rahmenkonzepte zum Aufbau eines Vertriebs- und Liefersystems inkl. Internet-Helpdesk • Erarbeitung von Vorschlägen zur Harmonisierung und Standardisierung ausgewählter Geodatensätze • Système d‘information dans le Web pour informations géographiques numériques par l‘ébauche d‘une banque de métadonnées centrale pour la région Saar-Lor-Lux • Concept cadre juridique pour l‘établissement d‘un système de distribution - établissement d‘un Helpdesk Internet juridique • Élaboration de sugestions à l‘harmonisation et standardisation de géodonnées choisis

  6. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Physische Geografie und Umweltforschung Consortium Konsortium • B.E.S.T Ingénieurs Conseils, Luxembourg(Coordinateur) • Université de la Sarre - Département Géographie (Analyse des besoins, conseil scinetific à la structure de métadonnées, harmonisation et standardisation) • Université de la Sarre - Institut de droit informatique (Internet Helpdesk für juristische Fragen) • I.D.E. LUX, Arlon Belgique(Réalisation technique, structure de métadonnées, base de métadonnées, système I/O web-basé, système de délivrance) • CETE de l‘Est, Metz France(Collecte de données au cours de l‘analyse de besoins et de l‘analyse de médadonnées) • B.E.S.T Ingénieurs Conseils, Luxembourg(Koordinator) • Universität des Saarlandes - FR Geografie (Bedarfsanalyse, Unterstützung und Beratung Metadatenstruktur, Harmonisierung und Standardisierung) • Universität des Saarlandes - Institut für Rechtsinformatik (Internet Helpdesk für juristische Fragen) • I.D.E. LUX, Arlon Belgien(Technische Realisierung, Metadatenstruktur, Metadatenbank, Web-basiertes I/O-System, Liefersystem) • CETE de l‘Est, Metz Frankreich(Datensammlung bei Bedarfsanalyse, Metadatensammlung)

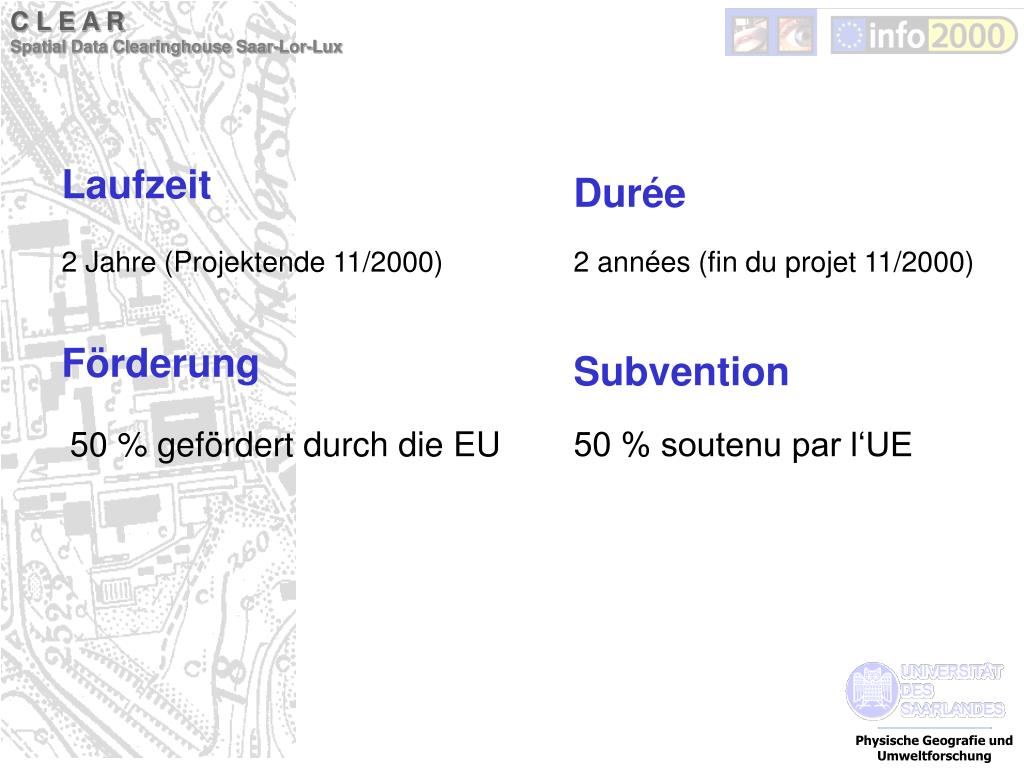

  7. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Physische Geografie und Umweltforschung Laufzeit Durée 2 Jahre (Projektende 11/2000) 2 années (fin du projet 11/2000) Förderung Subvention 50 % gefördert durch die EU 50 % soutenu par l‘UE

  8. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Analyse des besoins Enquête de 120 institutions et entreprises en Sarre-Lor-Lux Fréquence d‘utilisation des données géographiques numériques par spécialité Bedarfsanalyse Befragung von 120 Institutionen und Unternehmen in Saar-Lor-Lux Häufigkeit des Einsatzes digitaler Geodaten nach Branchen

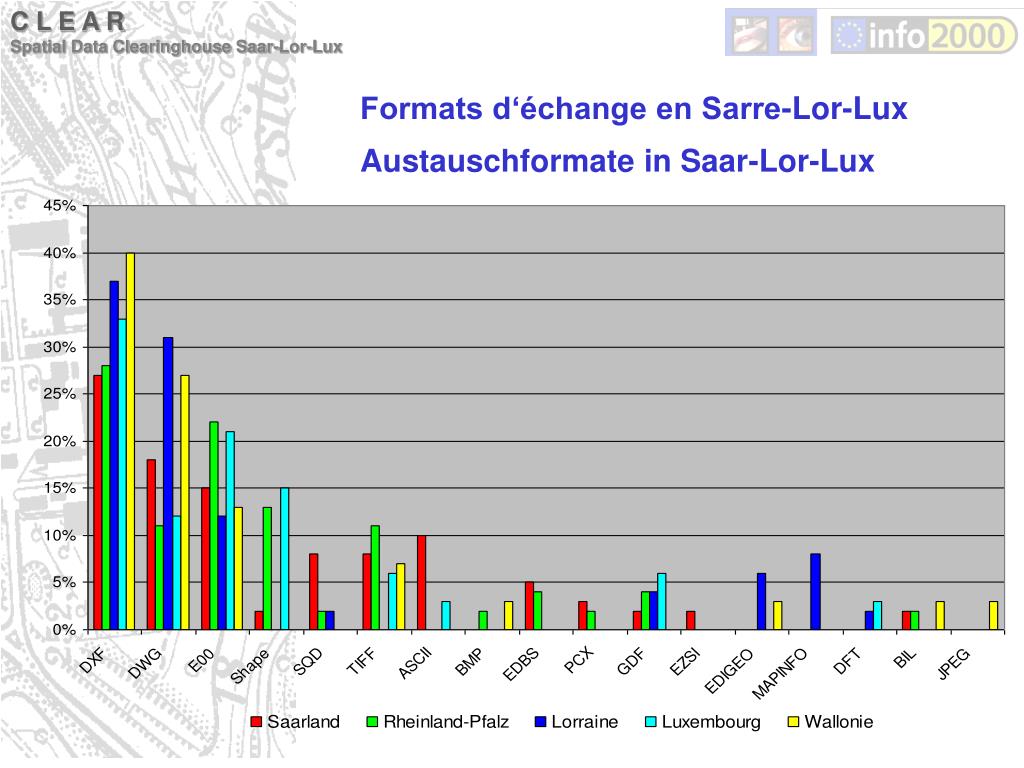

  9. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Formats d‘échange en Sarre-Lor-Lux Austauschformate in Saar-Lor-Lux

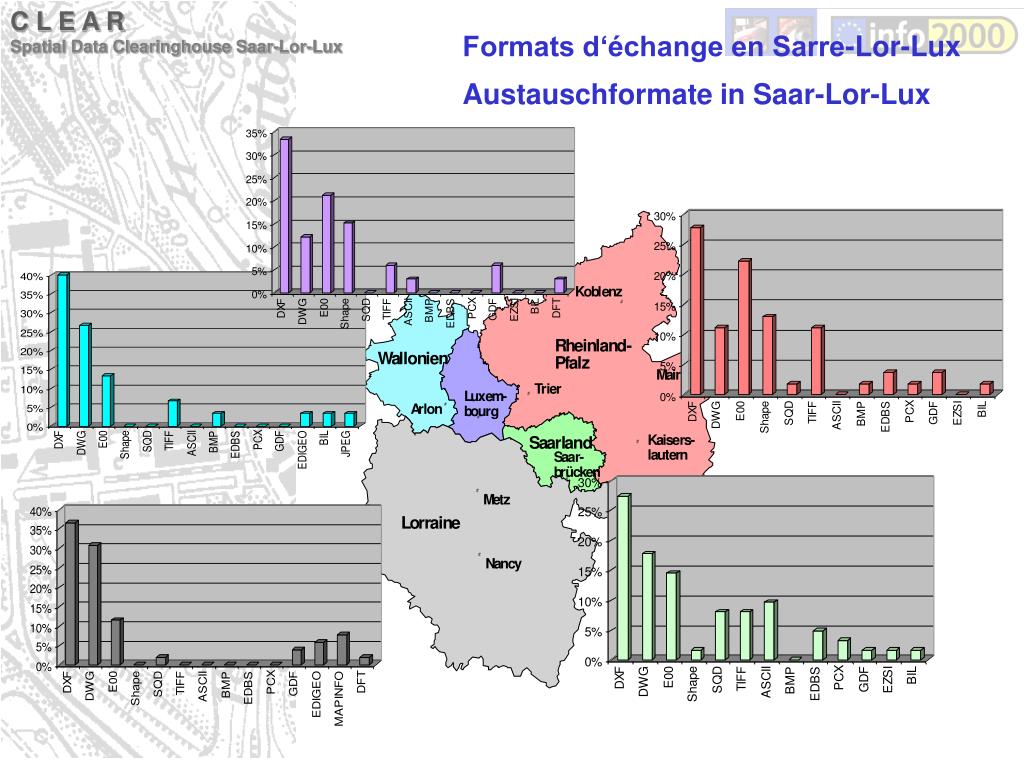

  10. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux K o b l e n z # R h e i n l a n d - W a l l o n i e n P f a l z # M a i n z T r i e r L u x e m - # A r l o n # b o u r g # K a i s e r s - S a a r l a n d # l a u t e r n S a a r - b r ü c k e n # # M e t z L o r r a i n e # N a n c y Formats d‘échange en Sarre-Lor-Lux Austauschformate in Saar-Lor-Lux

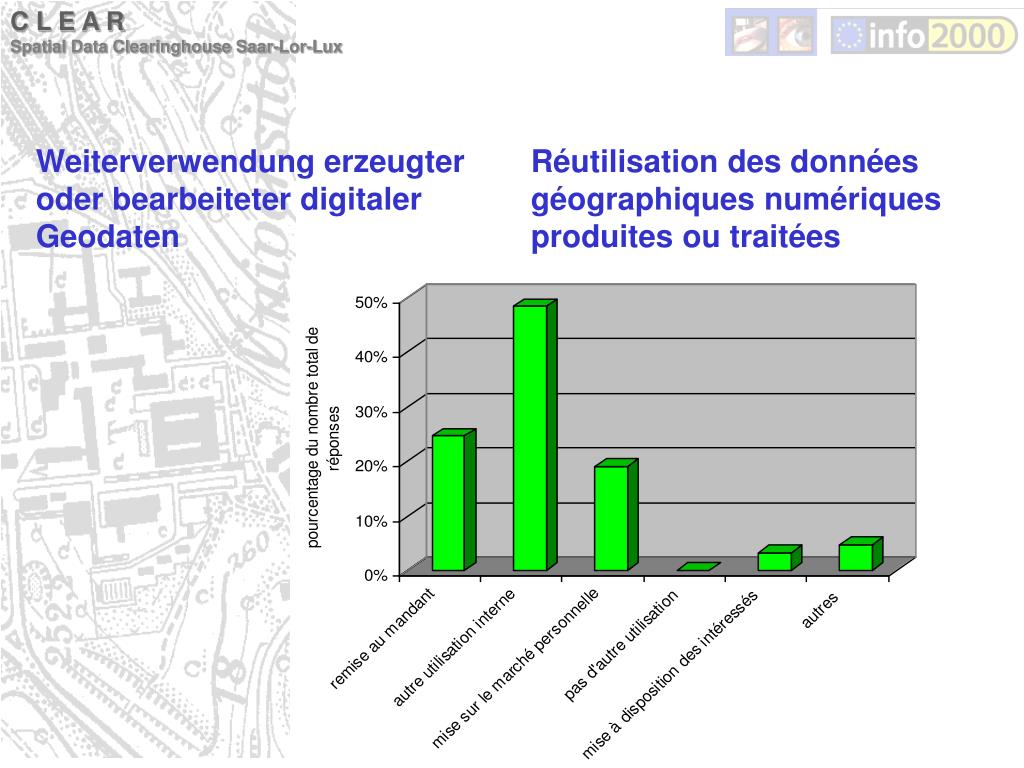

  11. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Weiterverwendung erzeugter oder bearbeiteter digitaler Geodaten Réutilisation des données géographiques numériques produites ou traitées

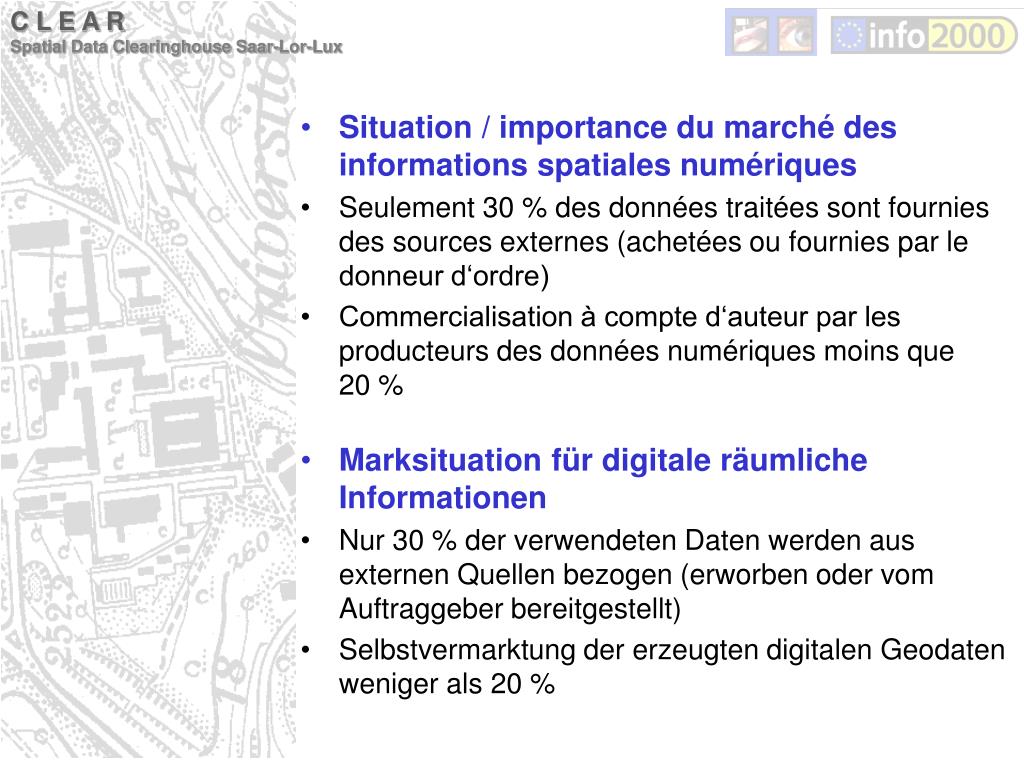

  12. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux • Situation / importance du marché des informations spatiales numériques • Seulement 30 % des données traitées sont fournies des sources externes (achetées ou fournies par le donneur d‘ordre) • Commercialisation à compte d‘auteur par les producteurs des données numériques moins que 20 % • Marksituation für digitale räumliche Informationen • Nur 30 % der verwendeten Daten werden aus externen Quellen bezogen (erworben oder vom Auftraggeber bereitgestellt) • Selbstvermarktung der erzeugten digitalen Geodaten weniger als 20 %

  13. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Bedarfsanalyse Analyse des besoins Conclusions • Utilisation des géodonnées toujours en phase initiale • Infrastructure de géodonnées - Spatial Data Infrastructure (SDI) au niveau régional, national ou européen n‘existe qu‘en fragments • Un marché (libre) pour données géographiques numériques est toujours sous développé • Les autorités géomètres monopolisent le marché étroit par des prix élevés et des conditions de licence restrictives Schlussfolgerungen • Nutzung digitaler Geodaten nach wie vor in Anfangsphase • Geodateninfrastruktur - Spatial Data Infrastructure (SDI) auf regionaler, nationaler oder europäische Ebene existiert allenfalls in Fragmenten • Ein (freier) Markt für Geodaten ist noch stark unterentwickelt • Amtliche Vermessungsbehörden monopolisieren den engen Markt durch hohe Preise und restriktive Lizenzbedingungen

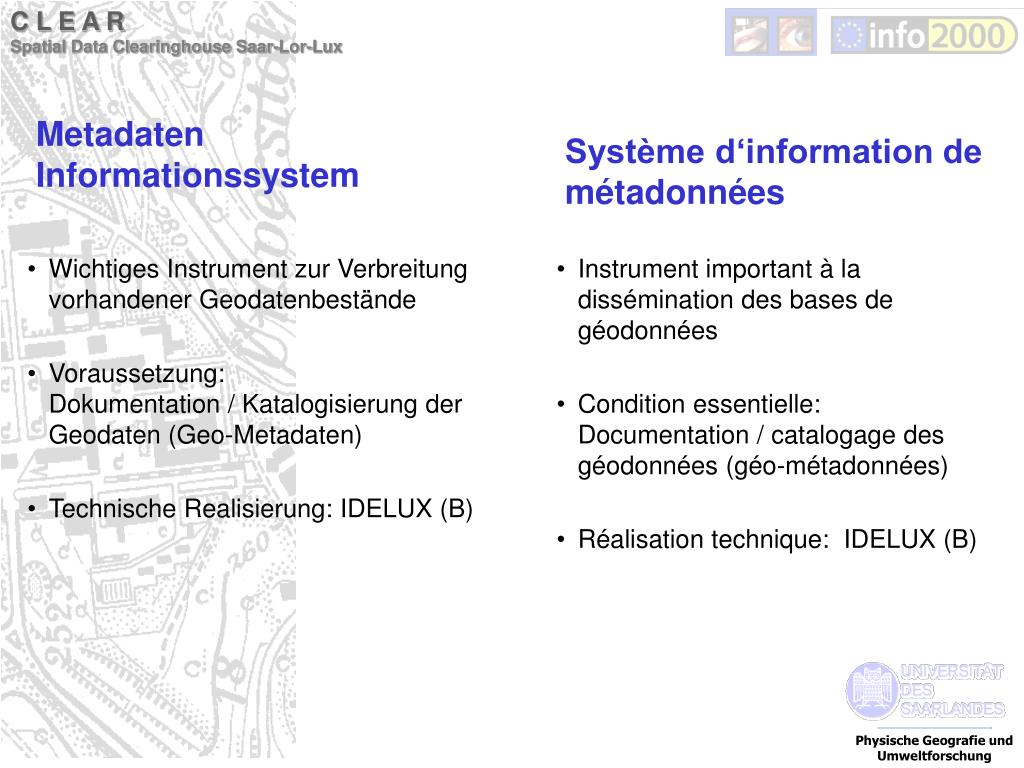

  14. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Physische Geografie und Umweltforschung Metadaten Informationssystem Système d‘information de métadonnées • Wichtiges Instrument zur Verbreitung vorhandener Geodatenbestände • Voraussetzung:Dokumentation / Katalogisierung der Geodaten (Geo-Metadaten) • Technische Realisierung: IDELUX (B) • Instrument important à la dissémination des bases de géodonnées • Condition essentielle:Documentation / catalogage des géodonnées (géo-métadonnées) • Réalisation technique: IDELUX (B)

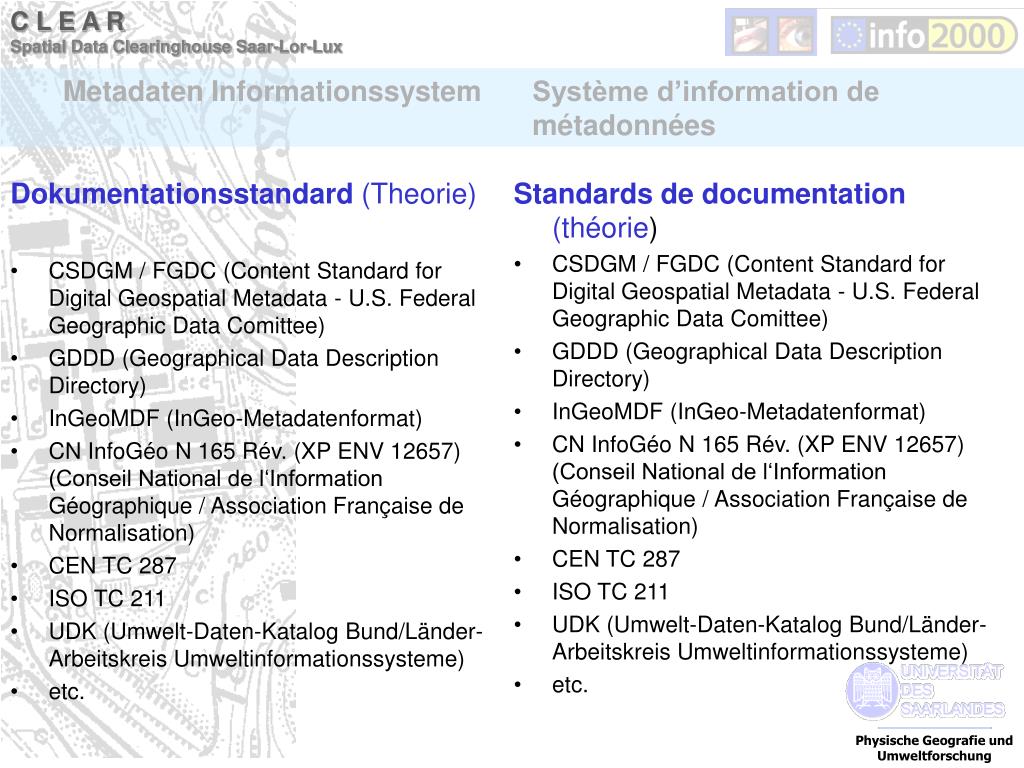

  15. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Physische Geografie und Umweltforschung Metadaten Informationssystem Système d’information de métadonnées Standards de documentation (théorie) • CSDGM / FGDC (Content Standard for Digital Geospatial Metadata - U.S. Federal Geographic Data Comittee) • GDDD (Geographical Data Description Directory) • InGeoMDF (InGeo-Metadatenformat) • CN InfoGéo N 165 Rév. (XP ENV 12657)(Conseil National de l‘Information Géographique / Association Française de Normalisation) • CEN TC 287 • ISO TC 211 • UDK (Umwelt-Daten-Katalog Bund/Länder-Arbeitskreis Umweltinformationssysteme) • etc. Dokumentationsstandard (Theorie) • CSDGM / FGDC (Content Standard for Digital Geospatial Metadata - U.S. Federal Geographic Data Comittee) • GDDD (Geographical Data Description Directory) • InGeoMDF (InGeo-Metadatenformat) • CN InfoGéo N 165 Rév. (XP ENV 12657)(Conseil National de l‘Information Géographique / Association Française de Normalisation) • CEN TC 287 • ISO TC 211 • UDK (Umwelt-Daten-Katalog Bund/Länder-Arbeitskreis Umweltinformationssysteme) • etc.

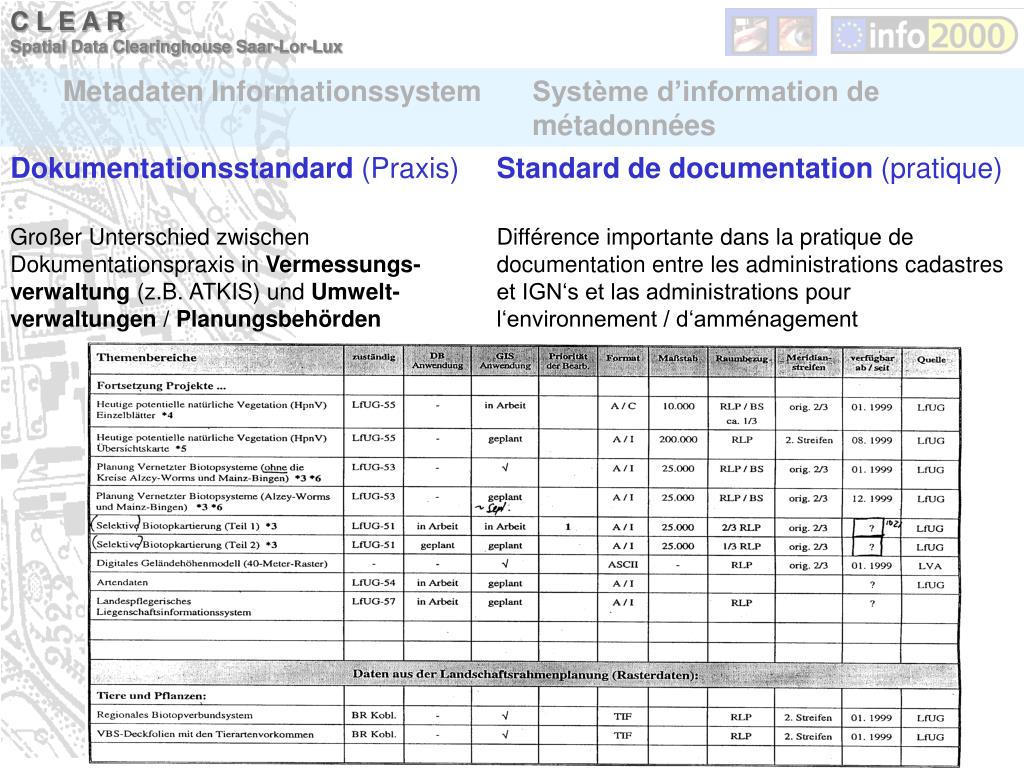

  16. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Metadaten Informationssystem Système d’information de métadonnées Standard de documentation (pratique) Différence importante dans la pratique de documentation entre les administrations cadastres et IGN‘s et las administrations pour l‘environnement / d‘amménagement Dokumentationsstandard (Praxis) Großer Unterschied zwischen Dokumentationspraxis in Vermessungs-verwaltung (z.B. ATKIS) und Umwelt-verwaltungen / Planungsbehörden

  17. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Vereinfachte Metadatenbank für erste Erhebung der Geo-Metadaten Banque de métadonnées simplifiée pour première saisie de géo-métadonnées

  18. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Physische Geografie und Umweltforschung Metadaten Informationssystem Système d’information de métadonnées Saisie dans la première étape: • 955 sets de données (dont ca. 500 de la R-P. et de la Sarre) • 59 propriétaire Limitations: • Setd de données en partie incomplet • Souvent étentdue et échelle manquaient (obstacle à la commercialisation) • Base de données centrale inpratiquable • Encodage via l‘internet très lente et fragile (Applets JAVA) Im ersten Schritt erfasst: • 955 Datensätze (davon ca. 500 aus Rl-P. u. Saarland) • 59 Eigentümer Einschränkungen: • Datensätze z.T unvollständig, keine Einengung auf „Discovery Metadata“ • Oft fehlten oft Ausdehnung und Maßstabsbereich, (Vermarktungshemmnis) • Zentrale Datenbank zunächst unpraktikabel, • Bedienung via Internet sehr langsam und störungsanfällig (JAVA-Applets) Aktuelle Metadatenbank Base de métadonnées actuelle http://carto.ped.org

  19. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Physische Geografie und Umweltforschung Harmonisierung ausgewählter Datensätze Harmonisation de données selectionnées • Choix de certaines données géographiques thématiques exemplaires • Harmonisation Check selon les standards existants • Production d‘un set de données transfrontalier exemplaire • Auswahl einiger, beispielhafter thematischer Geodatensätze • Harmonisierungs-Check anhand vorhandener Standards • Erzeugung eines beispielhaften grenzüberschreitenden Datensatzes

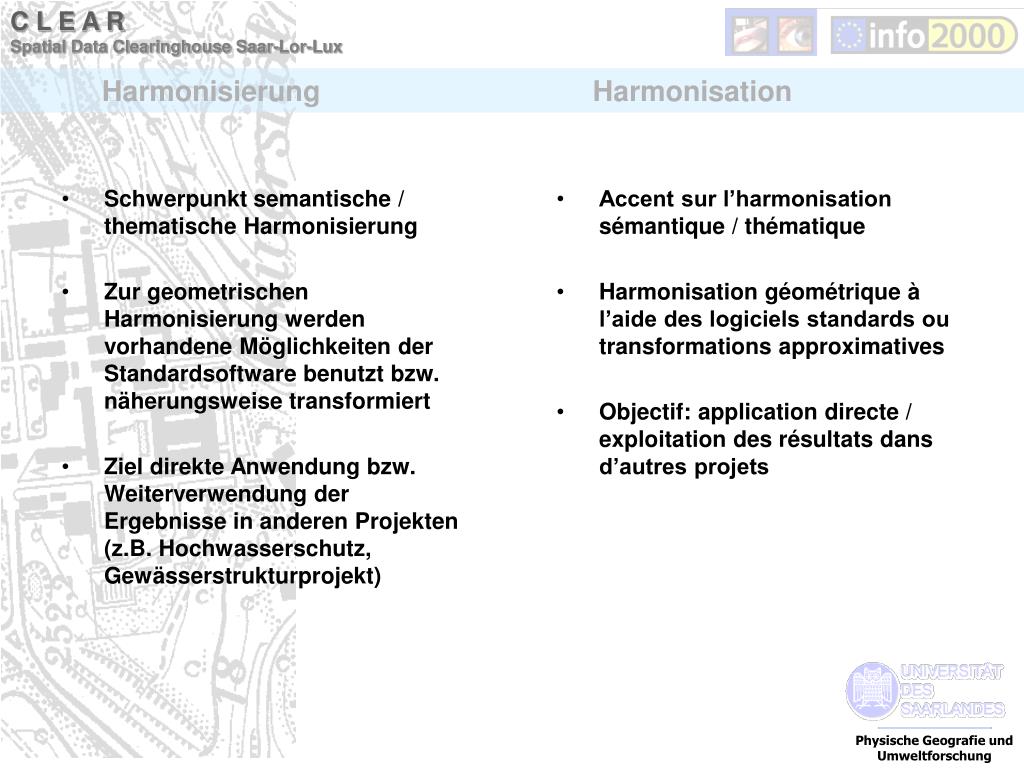

  20. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Physische Geografie und Umweltforschung Harmonisierung Harmonisation • Accent sur l’harmonisation sémantique / thématique • Harmonisation géométrique à l’aide des logiciels standards ou transformations approximatives • Objectif: application directe / exploitation des résultats dans d’autres projets • Schwerpunkt semantische / thematische Harmonisierung • Zur geometrischen Harmonisierung werden vorhandene Möglichkeiten der Standardsoftware benutzt bzw. näherungsweise transformiert • Ziel direkte Anwendung bzw. Weiterverwendung der Ergebnisse in anderen Projekten (z.B. Hochwasserschutz, Gewässerstrukturprojekt)

  21. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Physische Geografie und Umweltforschung Harmonisierung Harmonisation Auswahl beispielhafter thematischer Geodatensätze Choix de certaines set de donnés géographiques exemplaires • Bodendaten:Grenzüberschreitende digitale Bodenkarte (Saarland-Lorraine) • Gewässergütedaten:Vorbereitung auf grenzüberschreitende Gewässergütekarte für ausgewählte Kleingewässer (SL-Lorr.) • Gewässerstrukturgütedaten:Vorbereitung auf Gewässerstrukturgütekarte für ein ausgewähltes grenzüberschreitendes Gewässersystem (SL-Lorr.) • Données pédologiques:carte pédologique numérique transfrontalière (Sarre-Lorraine) • Données de qualité des cours d’eau:Préparation à une carte de la qualité des cours d’eau Sarre-Lorraine pour petits cours d’eau choisis. • Données de qualité du milieu physique des cours d’eau:Préparation à une carte de la qualité du milieu physique d’un système de cours d’eau transfrontalier choisi (Sarre-Lorraine).

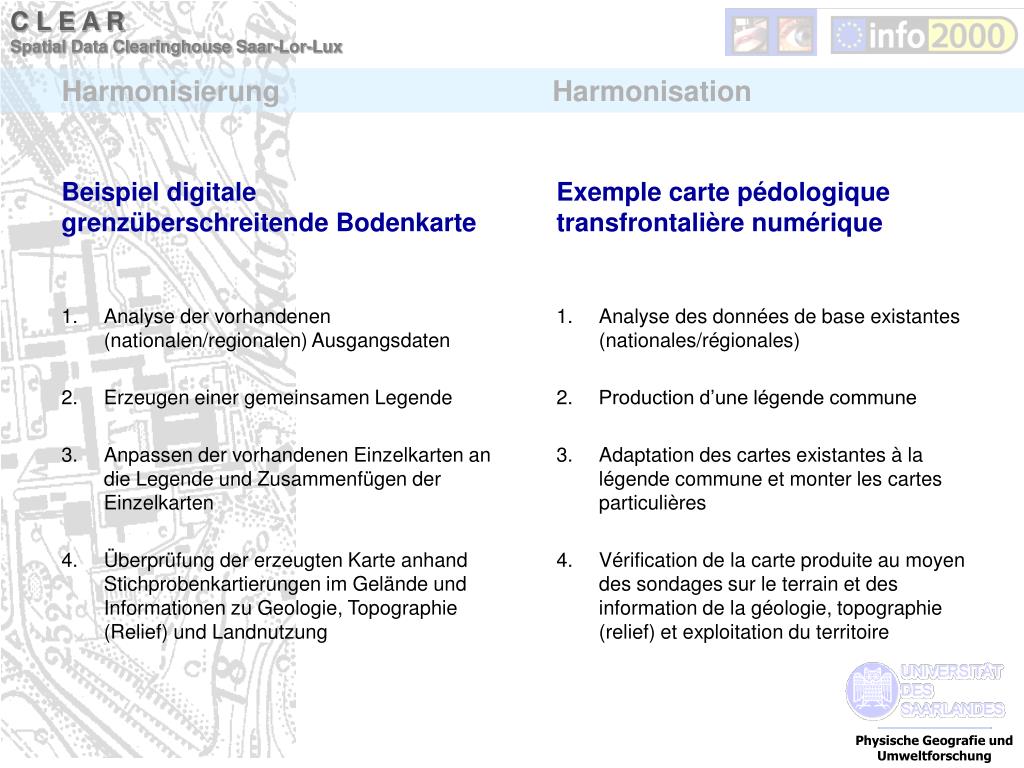

  22. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Physische Geografie und Umweltforschung Harmonisierung Harmonisation Beispiel digitale grenzüberschreitende Bodenkarte Exemple carte pédologique transfrontalière numérique 1. Analyse der vorhandenen (nationalen/regionalen) Ausgangsdaten 2. Erzeugen einer gemeinsamen Legende 3. Anpassen der vorhandenen Einzelkarten an die Legende und Zusammenfügen der Einzelkarten 4. Überprüfung der erzeugten Karte anhand Stichprobenkartierungen im Gelände und Informationen zu Geologie, Topographie (Relief) und Landnutzung 1. Analyse des données de base existantes (nationales/régionales) 2. Production d’une légende commune 3. Adaptation des cartes existantes à la légende commune et monter les cartes particulières 4. Vérification de la carte produite au moyen des sondages sur le terrain et des information de la géologie, topographie (relief) et exploitation du territoire

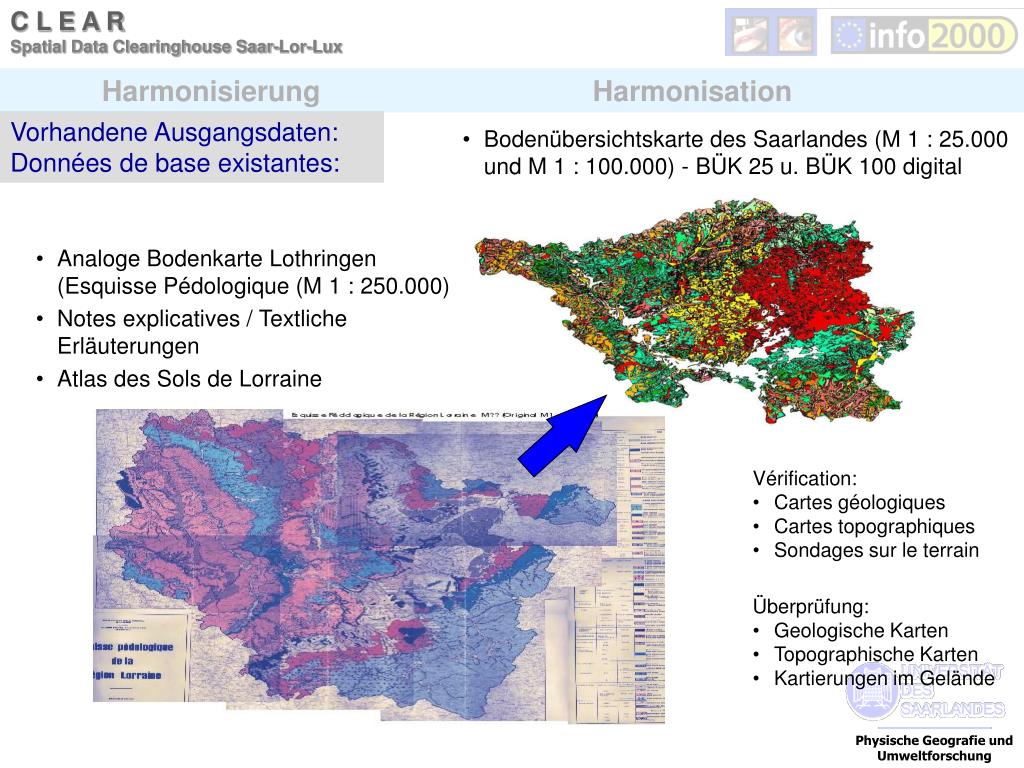

  23. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Physische Geografie und Umweltforschung Harmonisierung Harmonisation Vorhandene Ausgangsdaten:Données de base existantes: • Bodenübersichtskarte des Saarlandes (M 1 : 25.000 und M 1 : 100.000) - BÜK 25 u. BÜK 100 digital • Analoge Bodenkarte Lothringen (Esquisse Pédologique (M 1 : 250.000) • Notes explicatives / Textliche Erläuterungen • Atlas des Sols de Lorraine • Vérification: • Cartes géologiques • Cartes topographiques • Sondages sur le terrain • Überprüfung: • Geologische Karten • Topographische Karten • Kartierungen im Gelände

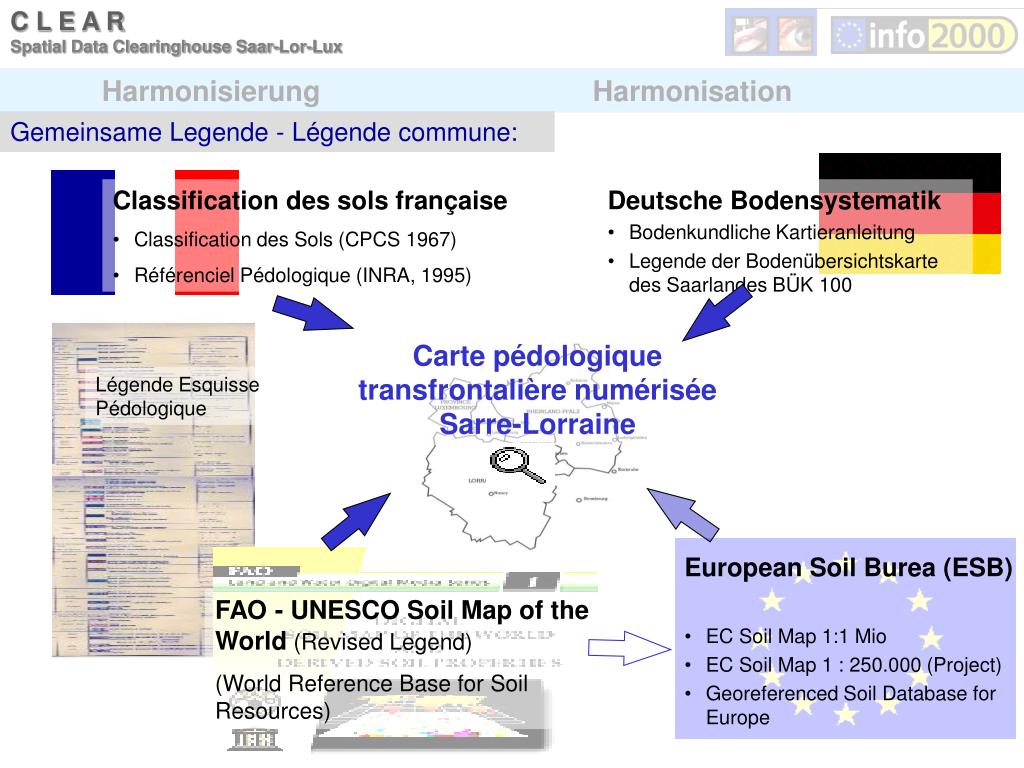

  24. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux European Soil Burea (ESB) • EC Soil Map 1:1 Mio • EC Soil Map 1 : 250.000 (Project) • Georeferenced Soil Database for Europe Carte pédologique transfrontalière numérisée Sarre-Lorraine FAO - UNESCO Soil Map of the World (Revised Legend) (World Reference Base for Soil Resources) Harmonisierung Harmonisation Gemeinsame Legende - Légende commune: • Classification des sols française • Classification des Sols (CPCS 1967) • Référenciel Pédologique (INRA, 1995) Deutsche Bodensystematik • Bodenkundliche Kartieranleitung • Legende der Bodenübersichtskarte des Saarlandes BÜK 100 Légende Esquisse Pédologique

  25. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Harmonisierung Harmonisation Grenzüberschreitende Bodenkarte Carte pédologique transfrontalière (Version 1):

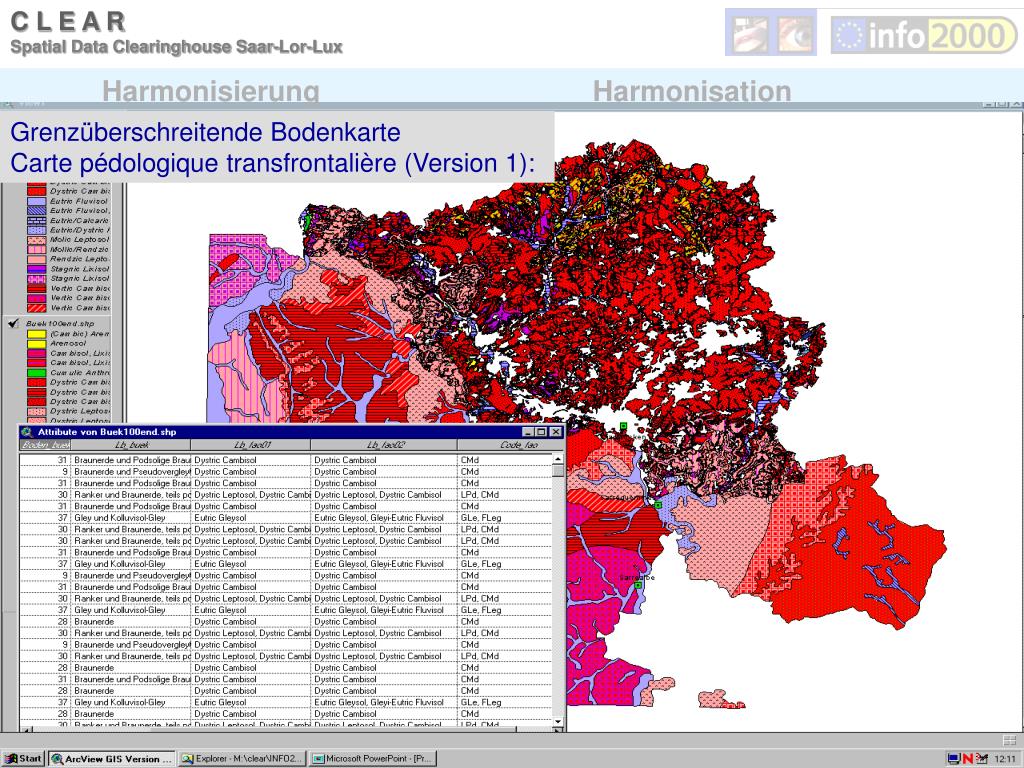

  26. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Harmonisierung Harmonisation Grenzüberschreitende Bodenkarte Carte pédologique transfrontalière (Version 1):

  27. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Harmonisierung Harmonisation Grenzüberschreitende Bodenkarte Carte pédologique transfrontalière (Version 1):

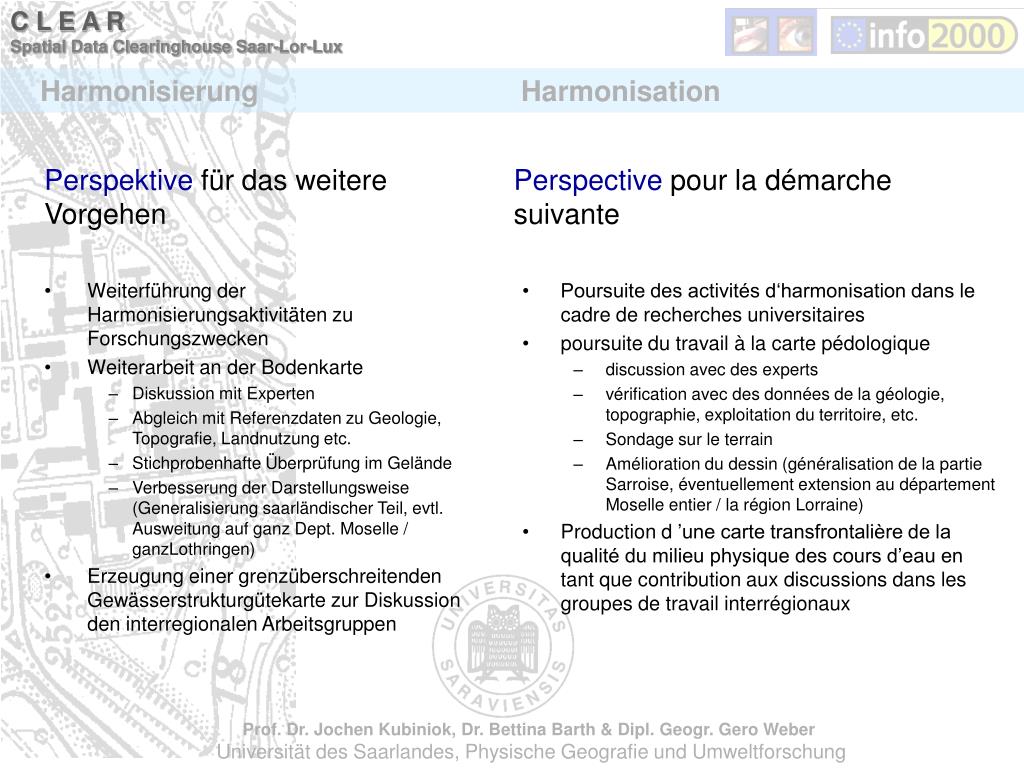

  28. C L E A RSpatial Data Clearinghouse Saar-Lor-Lux Harmonisierung Harmonisation Perspektive für das weitere Vorgehen Perspective pour la démarche suivante • Weiterführung der Harmonisierungsaktivitäten zu Forschungszwecken • Weiterarbeit an der Bodenkarte • Diskussion mit Experten • Abgleich mit Referenzdaten zu Geologie, Topografie, Landnutzung etc. • Stichprobenhafte Überprüfung im Gelände • Verbesserung der Darstellungsweise (Generalisierung saarländischer Teil, evtl. Ausweitung auf ganz Dept. Moselle / ganzLothringen) • Erzeugung einer grenzüberschreitenden Gewässerstrukturgütekarte zur Diskussion den interregionalen Arbeitsgruppen • Poursuite des activités d‘harmonisation dans le cadre de recherches universitaires • poursuite du travail à la carte pédologique • discussion avec des experts • vérification avec des données de la géologie, topographie, exploitation du territoire, etc. • Sondage sur le terrain • Amélioration du dessin (généralisation de la partie Sarroise, éventuellement extension au département Moselle entier / la région Lorraine) • Production d ’une carte transfrontalière de la qualité du milieu physique des cours d’eau en tant que contribution aux discussions dans les groupes de travail interrégionaux Prof. Dr. Jochen Kubiniok, Dr. Bettina Barth & Dipl. Geogr. Gero WeberUniversität des Saarlandes, Physische Geografie und Umweltforschung
