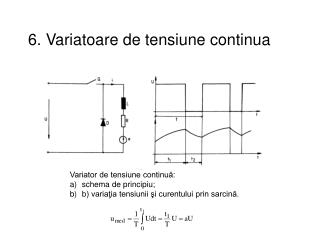

  1. 6. Variatoare de tensiune continua • Variator de tensiune continuă: • schema de principiu; • b) variaţia tensiunii şi curentului prin sarcină.

  2. Tipuri, clasificari Daca tensiunea de ieşire medie este mai mică sau cel mult egală cu tensiunea de alimentare, un astfel de convertor se numeşte în serie cu sarcina sau, în limba engleză Step-down (Buck) converter. Un convertor în paralel cu sarcina furnizează o tensiune de ieşire mai mare sau cel mult egală cu tensiunea de intrare. Denumirea consacrată în literatura de specialitate este Step-up (Boost) converter. Pe baza celor două tipuri de bază se pot realiza combinaţii de convertoare cum sunt convertoarele buck-borst şi respectiv Cuk, Variatoarele de tensiune continuă pot funcţiona: într-un singur cadran în douăcadrane, în 4 cadrane.

  3. 6.1.2. Variatorul de tensiune continuă serie 6.1.2.1. Funcţionare pe sarcină cu caracter inductiv Considerând o funcţionare periodică cu f=1/T şi T=t1+t2 pe durata conducţiei lui Q ecuaţia curentului de sarcină este t=L/R t  (0, t1) I1=i(t1=0) şi I2=i(t2=0). t  (0, t2) i(t1) = Imax i(t2) = Imin

  4. Variator de tensiune cu filtru trece-jos pe sarcină: a) schema de principiu; b) pulsaţia tensiunii şi a curentului.

  5. 6.1.3. Variatorul de tensiune continuă pararalel

  6. Pentru t=ton rezultă Pentru intervalul toff=T - ton Se obţine în final

  7. 6.1.4. Convertorul Buck-Boost

  8. 6.1.5. Convertorul Cuk

  9. Slobodan Cuk received a Dipl.Ing. from Belgrade University in 1970, an M.S. in Electrical Engineering from the University of Santa Clara in 1974; and a Ph.D. from the California Institute of Technology in 1977. Dr. Cuk began his professorial career at Caltech in 1977. While at the Caltech, Dr. Cuk developed the CUKonverter, now manufactured under license as the primary product of his private company, TESLAco. TESLAco, named for Nikola Tesla, specializes in the custom design of high efficiency and high power density switched-mode power supplies for commercial and military applications. Dr. Cuk conducts courses in Power Electronics within TESLAco www.teslaco.com

  10. Sunt valabile următoarele relaţii pentru curenţi şi tensiuni ic = -IS ; iT = IS + I ; iD = 0 uT = 0 ; uD = -uS ; Dacă T este deschis condensatorul C se încarcă sub un curent constant dioda D fiind în conducţie: ic = I ; iD = IS + I ; iT = 0 uT = uc ; uS = uD = 0 ;

  11. Variaţiile de tensiune pe condensator pe cele două intervale sunt egale, uc1 = uc2 ceea ce implică Rel.poate fi scrisă şi sub forma Dacă se presupun fără pierderi elementele schemei, atunci puterile medii la intrare şi ieşire sunt egale USIS = UI

  12. 6.2. Variatoare de tensiune continuă reveresibile 6.2.1.Variatoare de tensiune continuă pentru două cadrane

  13. Valoarea medie a tensiunii pe sarcină este Se observă că pentru D > 0,5 US > 0 ceea ce înseamnă funcţionare în cadranul I pentru D < 0,5 US < 0 ceea ce corespunde funcţionării în cadranul IV

  14. Variator reversibil în curent.

  15. Pentru curenţii de sarcină pozitivă iS > 0variatorul generează o tensiune US = D*U Considerând elemente ideale de circuit puterile la intrare şi ieşire sunt egale UI = US IS Pentru curenţi de sens contrar iS < 0, se comandă T2 ce lucrează împreună cu dioda D1 şi este valabilă relaţia ce poate fi pusă şi sub forma I = (1-D)IS sensurile curenţilor s-au schimbat.

  16. 6.2.2. Variatoare de tensiune continuă pentru patru cadrane a) schema cu punct median; b) în punte

  17. Comanda bipolară a tensiunii în care perechile T1, T4 şi respectiv T2, T3 se comandă simultan atât în conducţie cât şi înblocare (modulaţie în tensiune); Valoarea medie a tensiunii pe sarcină Formele de undă pentru două tensiuni medii pe sarcină: a) D=ton/T > 0,5; b) D < 0,5

  18. Comanda unipolară a tensiunii în care ventilele de pe fiecare ramură verticală se comandă independent de cealaltă (modulaţie dublă de tensiune).
