Touch Everywhere

背景校正. 切出平面. 濾雜訊. 分辨單點多點觸控. 多. 單. 找出個別位置. 沿用分辨時所取得的重心. 同心圓. 同心圓. OS. Kinect 輔助觸控投影系統. Advisor: Damon Shing -Min Liu 組員：高仲毅、林義嵐、林澤宏、萬怡恩. Department of Computer Science and Information Engineering, National Chung Cheng University, Taiwan. Introduction

cole
Download Presentation

Touch Everywhere

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

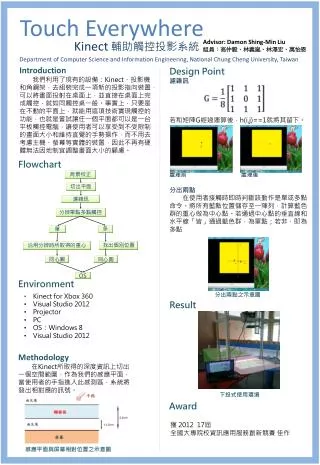

  1. 背景校正 切出平面 濾雜訊 分辨單點多點觸控 多 單 找出個別位置 沿用分辨時所取得的重心 同心圓 同心圓 OS Kinect輔助觸控投影系統 • Advisor: Damon Shing-Min Liu • 組員：高仲毅、林義嵐、林澤宏、萬怡恩 Department of Computer Science and Information Engineering, National Chung Cheng University, Taiwan • Introduction 我們利用了現有的設備：Kinect、投影機和角鋼架，去組裝完成一項新的投影指向裝置，可以將畫面投射在桌面上，並直接在桌面上完成觸控，就如同觸控桌一般。事實上，只要是在不動的平面上，就能用這項技術實現觸控的功能，也就是嘗試讓任一個平面都可以是一台平板觸控電腦，讓使用者可以享受到不受限制的畫面大小和維持直覺的手勢操作，而不用去考慮主機、螢幕等實體的裝置，因此不再有硬體無法因地制宜調整畫面大小的顧慮。 Design Point • 濾雜訊 • 若和矩陣G經過運算後，h(i,j)==1就將其留下。 • 處理前 處理後 • 分出兩點 • 在使用者接觸時即時判斷該動作是單或多點命令。將所有藍點位置儲存至一陣列，計算藍色群的重心做為中心點。若通過中心點的垂直線和水平線「皆」通過藍色群，為單點；若非，即為多點 Touch Everywhere Flowchart • Environment • Kinect for Xbox 360 • Visual Studio 2012 • Projector • PC • OS：Windows 8 • Visual Studio 2012 分出兩點之示意圖 Result Methodology 在Kinect所取得的深度資訊上切出一個空間範圍，作為我們的感應平面，當使用者的手指進入此感測區，系統將發出相對應的訊號。 下投式使用環境 Award • 獲 201217屆 • 全國大專院校資訊應用服務創新競賽 佳作 感應平面與屏幕相對位置之示意圖
