  1. Onderdeel van Quint & Van Ginkel b.v. Barneveldsestraat 73925MJ ScherpenzeelT 033-2588116F 033-2588115E info@quintenvanginkel.nl I www.quintenvanginkel.nl Thermografie Een manier om mogelijke problemen vroegtijdig op te sporen Klik om terug te gaan Klik om door te gaan

  2. WAT IS THERMOGRAFIE?    Even kort: • Thermografie is de techniek om onzichtbare infraroodstraling zichtbaar te maken • Thermografie is het in kaart brengen en analyseren van temperatuurverschillen aan de oppervlakte van een object Thermografie wordt op dit moment het meest in de wereld toegepast voor elektrische applicaties. De reden is eenvoudig. Bijna elke industrie, proces , gebouw of faciliteit in de industriële wereld gebruikt elektrische energie. Investeren in deze techniek kan terug betaald worden door een groot elektrisch probleem vroegtijdig te verhelpen. Klik om terug te gaan Klik om door te gaan

  3. Waarom thermografie? Systemen zijn kwetsbaar Geen elektrisch systeem is 100% efficiënt. Een belasting door een elektrisch systeem zal altijd een klein beetje warmte veroorzaken door de weerstand in het systeem. Op termijn zullen de componenten en de contactpunten van het systeem slechter worden. Door slijtage neemt ook de weerstand toe en daardoor ook de warmte. Dit proces kan doorgaan tot een uitval van de installatie. Oorzaken Fluctuerende en hoge ladingen, vibraties, metaal moeheid, leeftijd en specifieke omstandigheden zoals extreem hoge tempratuur, wind, vuil in de atmosfeer zal het verouderings- en slijtageproces doen toenemen waardoor er meer storingen in een elektrisch systeem kunnen voorkomen. Klik om terug te gaan Klik om door te gaan

  4. Hoe wordt het uitgevoerd? Vooronderzoek Wat, waar, wanneer en hoe dient een object onderzocht te worden.  Wat: Wat is het object dat gefotografeerd moet worden?  Waar: Is het bereikbaar?  Wanneer: Op welk tijdstip van het proces?  Hoe: Wordt de juiste de camera toegepast, dient een monteur aanwezig te zijn en dergelijke?  Eindafwerking (aanbevelingen) van het onderzocht object. Klik om terug te gaan Klik om door te gaan

  5. HOE WORDT ER GERAPPORTEERD? Algemeen Wanneer er wordt gerapporteerd is niet alleen de thermografische foto van belang. Dit komt omdat het ene component meer warmte kan verdragen dan een ander component. Indien er naar aanleiding van het thermografisch onderzoekproblemen of mogelijke fouten worden geconstateerd dan worden deze problemen worden aangeduid met een urgentiegraad (UG). Urgentiegraden UG1= Bij deze opname zijn geen problemen geconstateerd UG2= Bij deze opname is een mogelijk probleem geconstateerd. In de uitleg van het probleem staat omschreven waar extra aandacht aan moet worden gegeven. UG3= Bij deze opname zijn dusdanige problemen geconstateerd dat op (zeer) korte termijn actie moet worden ondernomen om het probleem te verhelpen. Klik om terug te gaan Klik om door te gaan

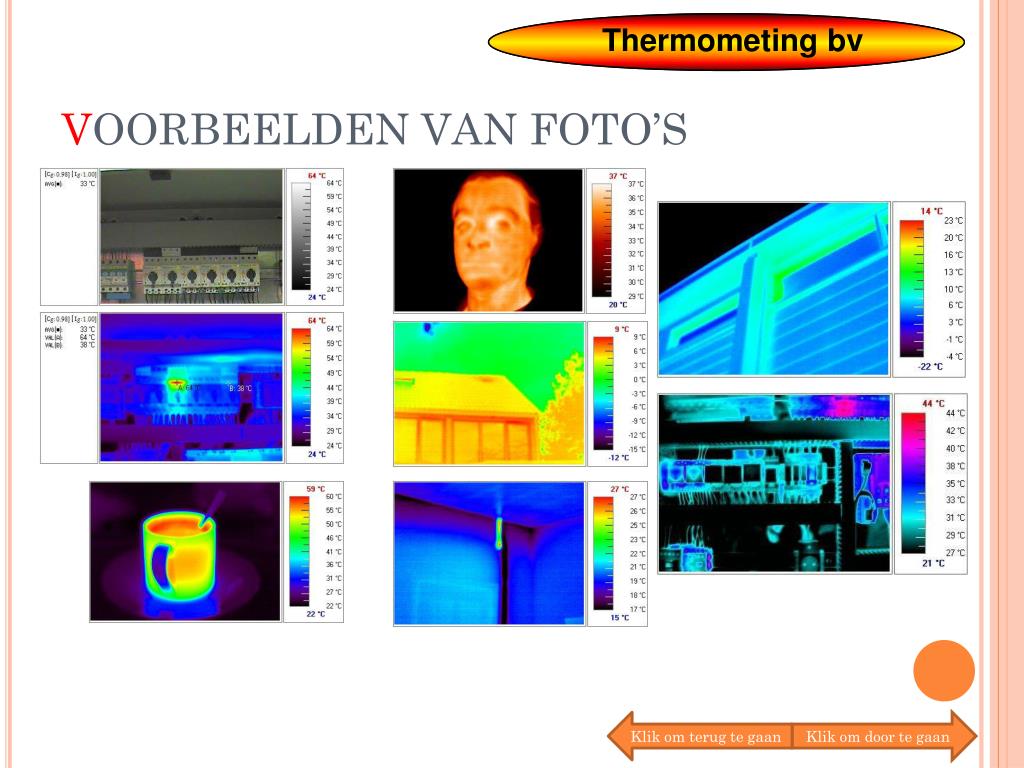

  6. VOORBEELDENVAN FOTO’S Klik om terug te gaan Klik om door te gaan

  7. Wat zijn de voordelen? • De installatie hoeft niet worden afgeschakeld • Geen productieverlies door afschakelen van de installatie • Vroegtijdig kunnen problemen in de installatie worden ontdekt • Door vroegtijdige ontdekking van de problemen kan onderhoud plaatsvinden op het moment dat u het beste past • Doordat het een en ander op foto’s is er een duidelijker beeld van het mogelijke probleem Klik om terug te gaan Klik om door te gaan

  8. Enkele feiten • Tempratuur is de meest gebruikte meetmethode van een fysische eigenschap op deze aarde! • Alles emitteert constant thermische energie naar de omgeving in de vorm van onzichtbare infrarodestralingsengergie • Infrarood is een vorm van energie en maakt deel uit van het elektromagnetisch spectrum. Infrarood is in verschillende opzichten gelijk aan het visuele spectrum maar het is niet zichtbaar voor onze ogen Klik om terug te gaan Klik om door te gaan

  9. ADRESGEGEVENS Anton N. Quint Algemeen Directeur Ing. T.A. Nolte Thermisch fotograferen Barneveldsestraat 7 3925 MJ Scherpenzeel T : 033 – 258 81 16 F : 033 – 258 81 15 M : 06 – 222 37 609 Barneveldsestraat 7 3925 MJ Scherpenzeel T : 033 – 258 81 16 F : 033 – 258 81 15 M : 06 – 133 65 273 info@thermometing.nl Klik om terug te gaan
