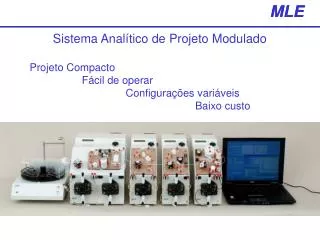

  1. MLE MLE Sistema Analítico de Projeto Modulado Projeto Compacto Fácil de operar Configurações variáveis Baixo custo

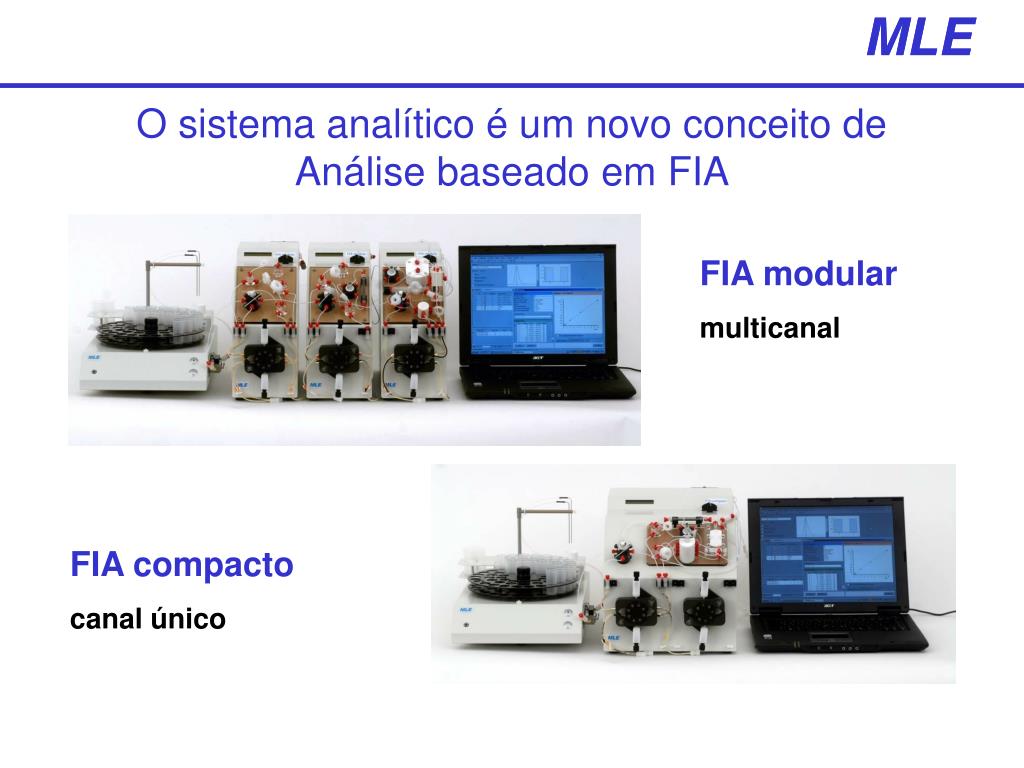

  2. MLE MLE O sistema analítico é um novo conceito de Análise baseado em FIA FIA modular multicanal FIA compacto canal único

  3. MLE MLE Áreas de Aplicação Análose de Água Meio-Ambiente - Água Potável - Análise de Solos - Água de Uso Comum - Análise de Plantas • Água Industrial - Análise de Alimentos • Águas de Superfície - Análise de Bebidas • Água do Mar Os sistemas analíticos da MLE usam métodos padronizados de determinação espectrofotométrica e foram desenvolvidos para rotina e para pesquisa

  4. MLE MLE Parâmetros Típicos de Determinação Alumínio Amônio Borato Cloro Cloreto Cromato Cianeto Livre e Total Ferro/FerroTotal Magnésio Manganês Nitrato Nitrito o-Fosfato Ácidos Orgânicos Índice de Fenol Silicato Sulfato Sulfeto Tensoativos Aniônicos Sulfito Livre e Total Nitrogênio Total Fósforo Total Uréa em preparação: Potásio usando fotômetro de chama como detetor

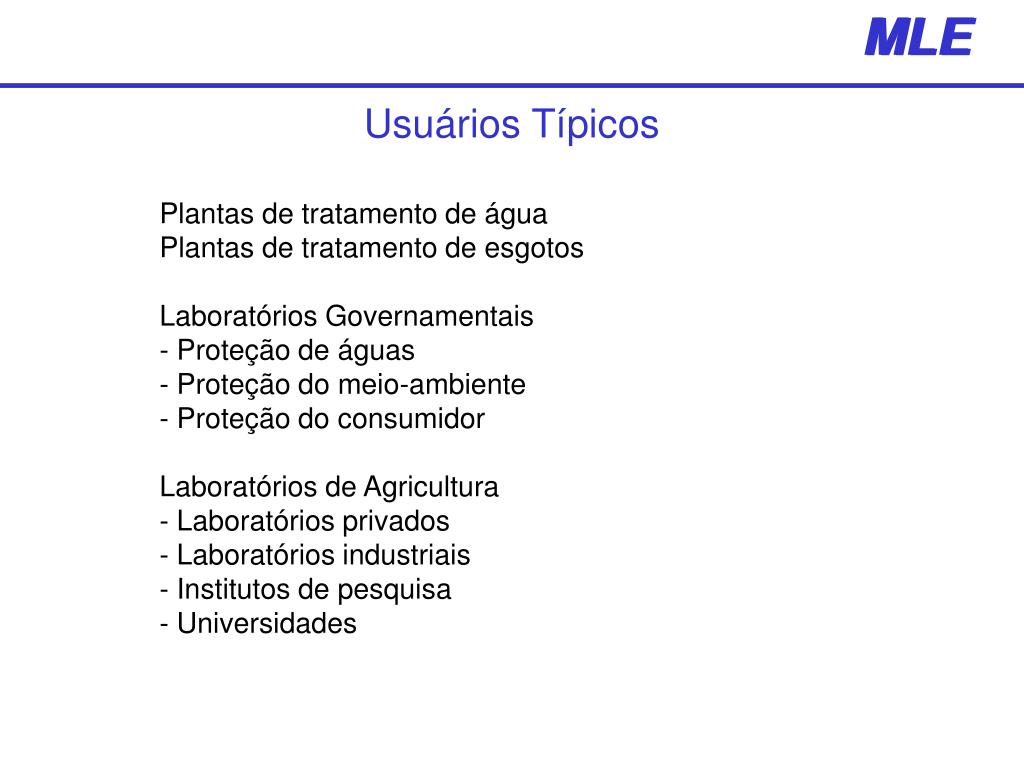

  5. MLE MLE Usuários Típicos Plantas de tratamento de água Plantas de tratamento de esgotos Laboratórios Governamentais • Proteção de águas • Proteção do meio-ambiente • Proteção do consumidor Laboratórios de Agricultura - Laboratórios privados - Laboratórios industriais - Institutos de pesquisa - Universidades

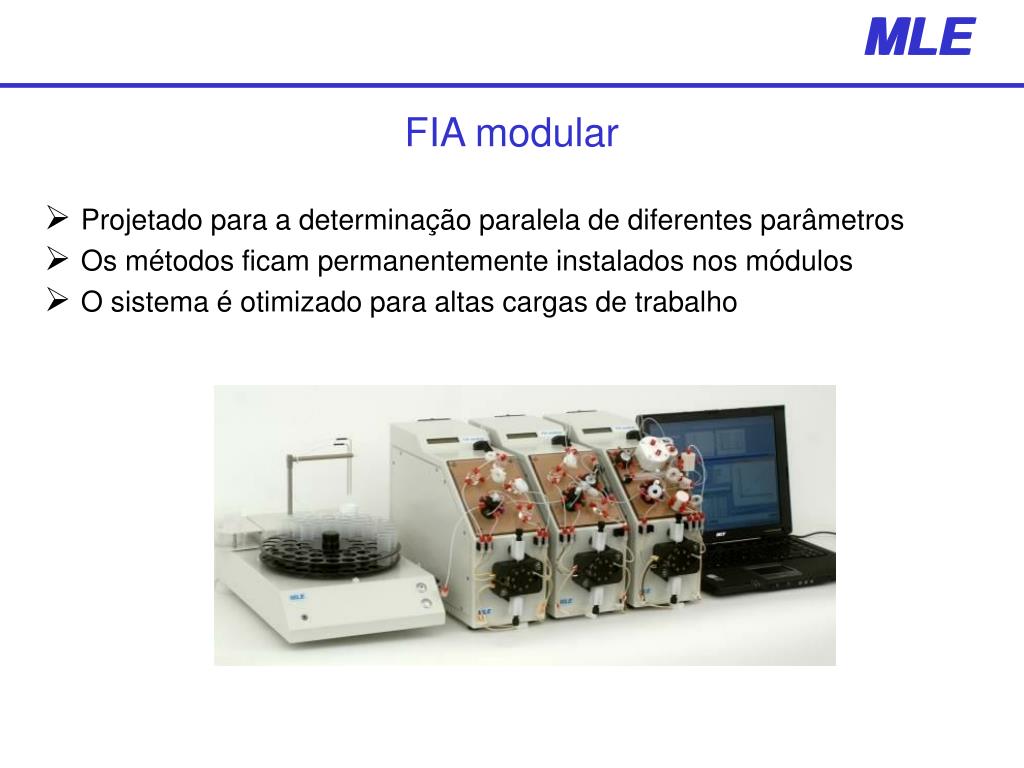

  6. MLE MLE FIA modular • Projetado para a determinação paralela de diferentes parâmetros • Os métodos ficam permanentemente instalados nos módulos • O sistema é otimizado para altas cargas de trabalho

  7. MLE MLE FIA compacto • Projetado para a determinação sequencial dos parâmetros • Pode ser usado com baixa carga de trabalho • A mudança entre os métodos é feita de forma fácil pela troca completa da unidade analisadora • Existe uma Unidade Universal de Métodos que combina os parâmetros básicos de análise de água (NH4, NO2, NO3, o-PO4)

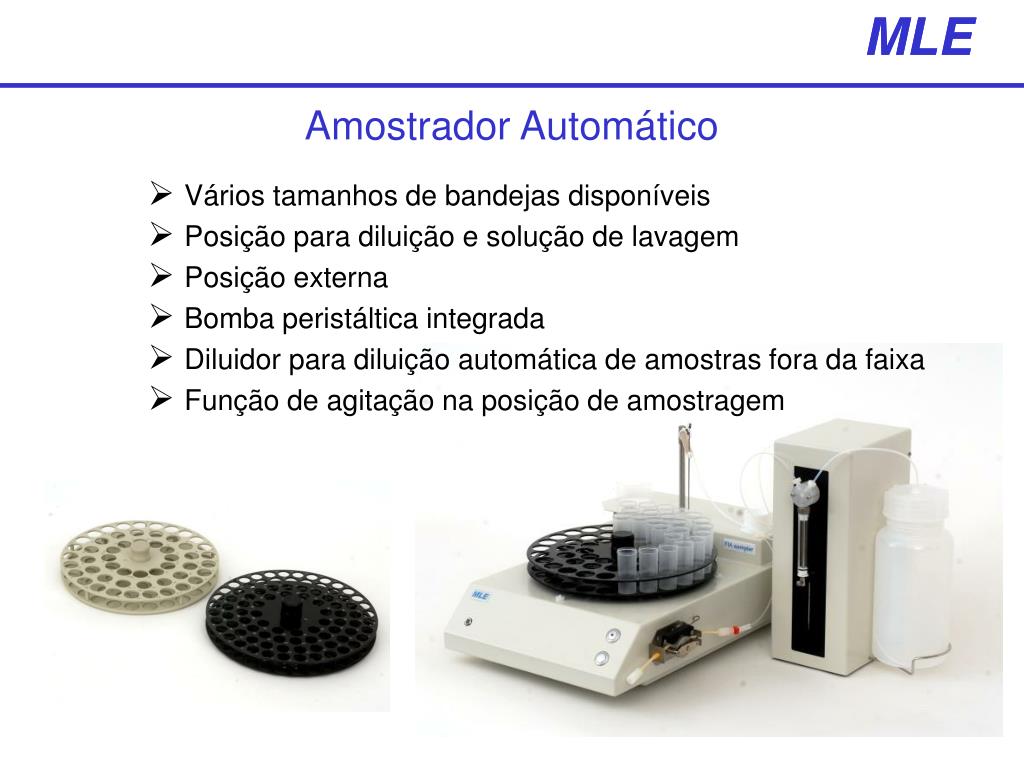

  8. MLE MLE Amostrador Automático • Vários tamanhos de bandejas disponíveis • Posição para diluição e solução de lavagem • Posição externa • Bomba peristáltica integrada • Diluidor para diluição automática de amostras fora da faixa • Função de agitação na posição de amostragem

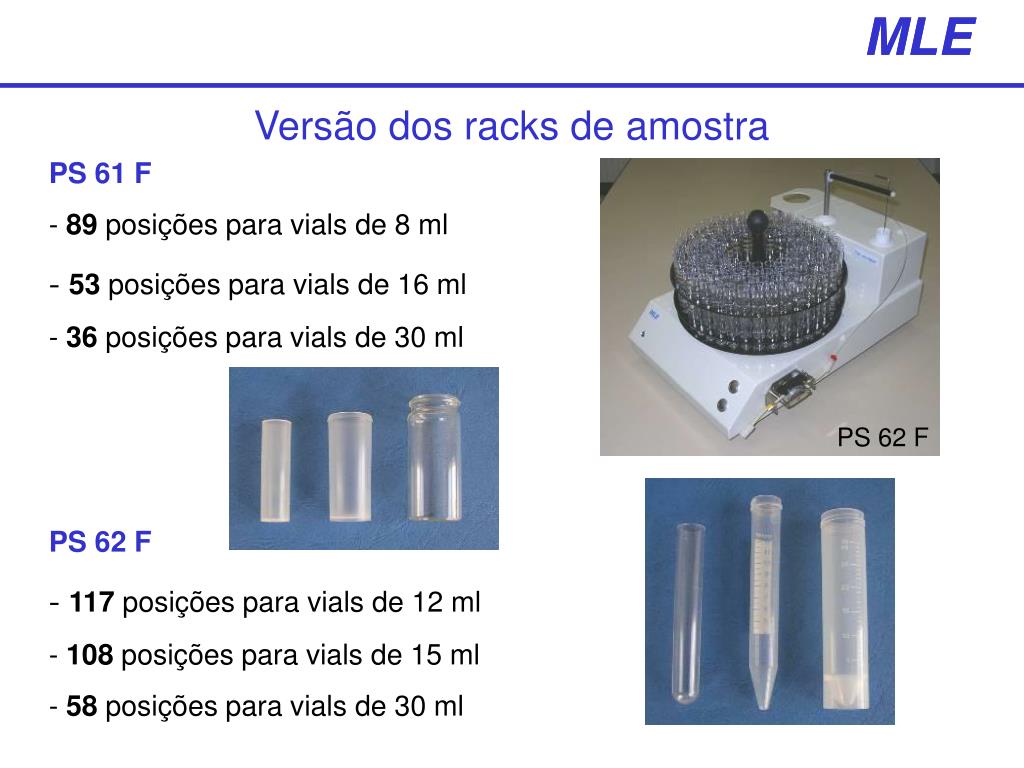

  9. MLE MLE Versão dos racks de amostra PS 61 F • 89 posições para vials de 8 ml • 53 posições para vials de 16 ml • 36 posições para vials de 30 ml PS 62 F • 117 posições para vials de 12 ml • 108 posições para vials de 15 ml • 58 posições para vials de 30 ml PS 62 F

  10. MLE MLE Estação de preparação de amostras SamplePrep (diluição, preparação de padrões, adição de procedimentos)

  11. MLE MLE Configurações do Sistema Configuração mínima: 1 módulo FIA (FIAmodular, FIAcompacto) 1 FIAamostrador 1 FIAcontrole Pode ser expandida com diferentes módulos FIA FIAmodular ou FIAcompacto.

  12. MLE MLE A combinação dos diferentes módulos FIAmodular ou FIAcompacto é possível Mas, por favor, atenção: Nem todos os métodos podem ser realizados noFIAmodular, porque alguns métodos precisam de2 bombas independentes para: • Procedimentos de enriquecimento; • Procedimentos de digestão;

  13. MLE MLE FIAmodulareFIAcompacto – visão geral dos métodos

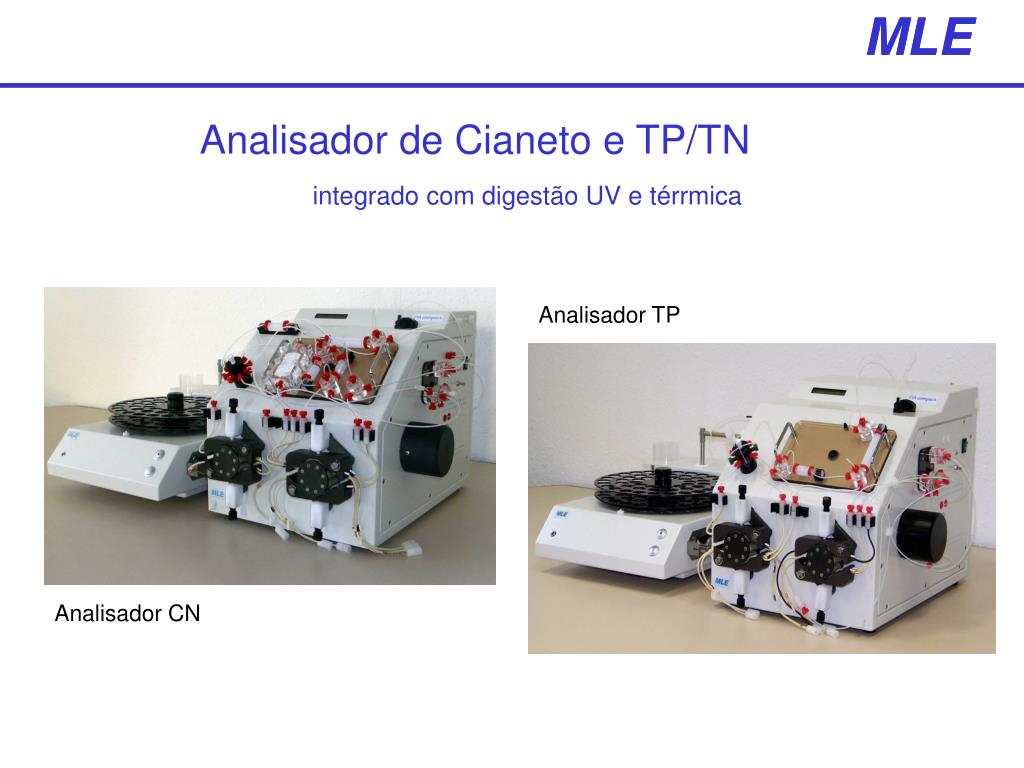

  14. MLE MLE Analisador de Cianeto e TP/TN integrado com digestão UV e térrmica Analisador TP Analisador CN

  15. MLE MLE Principais parâmetros do sistema FIA • Métodos fotométricos padronizados de análise (DIN EN ISO) • Faixa de comprimento de onda 400-1000 nm • Controle do sistema, aquisição e manuseio de dados pelo versátil software FIAcontrole, baseado emWindows • Amostrador Automático de acesso randômico para até 117 amostras • Partida rápida por causa do sistema não-segmentado por gás • Digestão integrada em linha (TN, TP, Cianêto) • Enriquecimento para aumento da sensibilidade (Cianêto, Sulfêto…) • Diálise de alta-sensibilidade (Nitrato, Nitrito, Clorêto…) para baixas concentrações de analidos em amostras com matrizes complicadas.

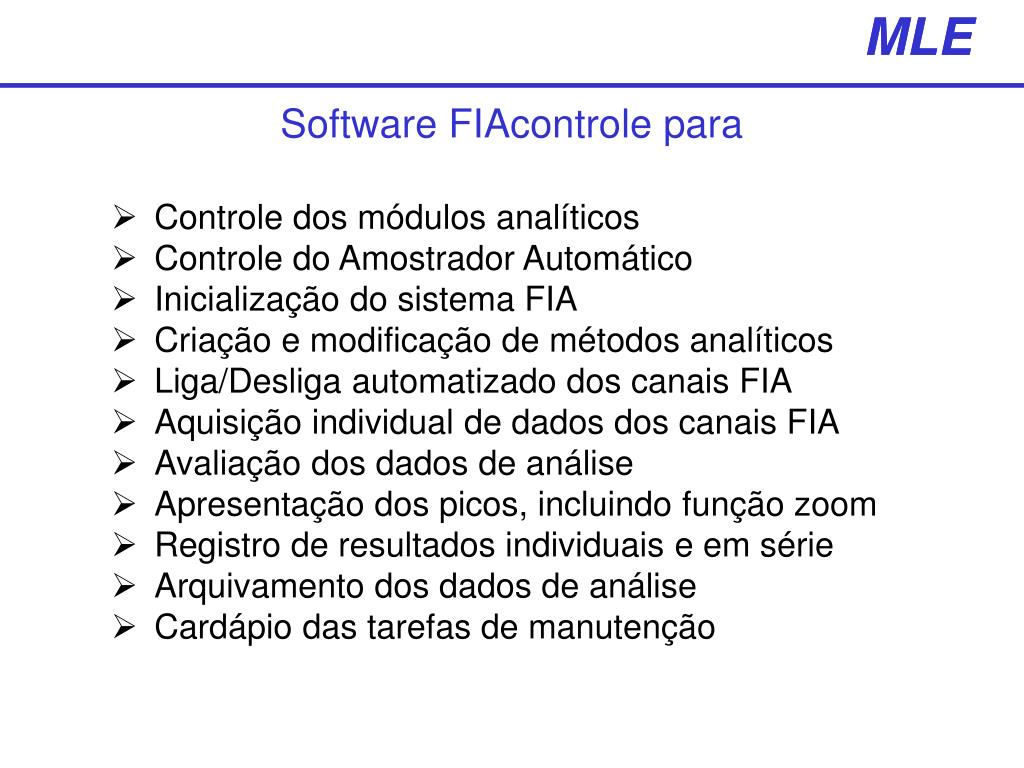

  16. MLE MLE Software FIAcontrole para • Controle dos módulos analíticos • Controle do Amostrador Automático • Inicialização do sistema FIA • Criação e modificação de métodos analíticos • Liga/Desliga automatizado dos canais FIA • Aquisição individual de dados dos canais FIA • Avaliação dos dados de análise • Apresentação dos picos, incluindo função zoom • Registro de resultados individuais e em série • Arquivamento dos dados de análise • Cardápio das tarefas de manutenção

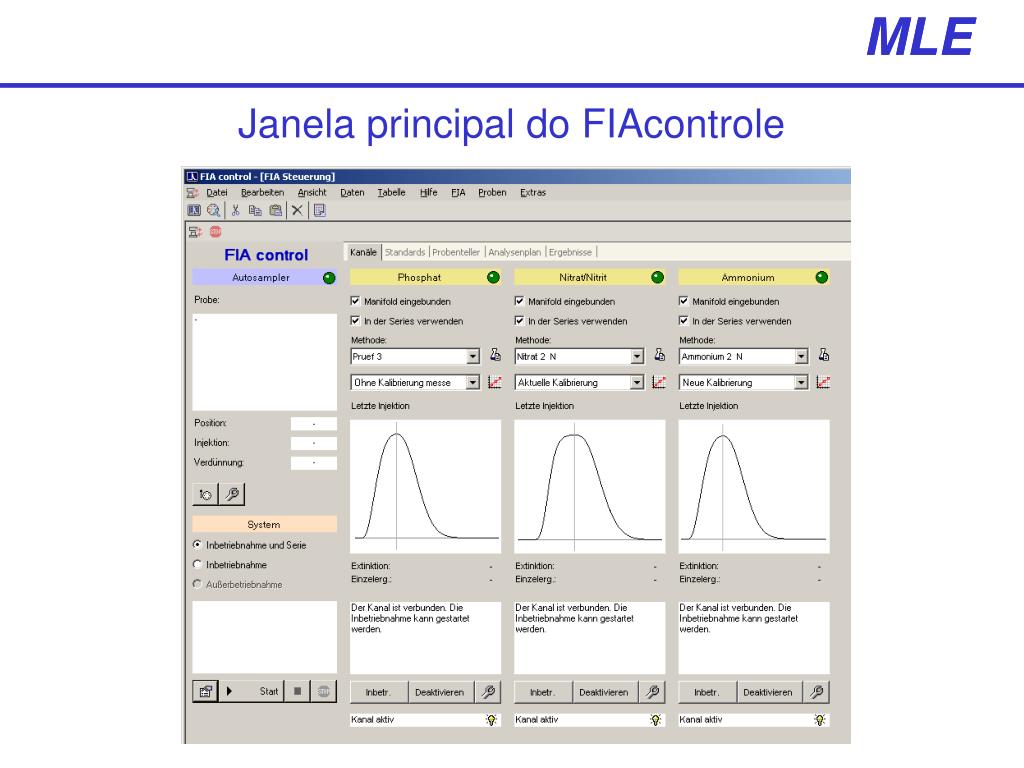

  17. MLE MLE Janela principal do FIAcontrole

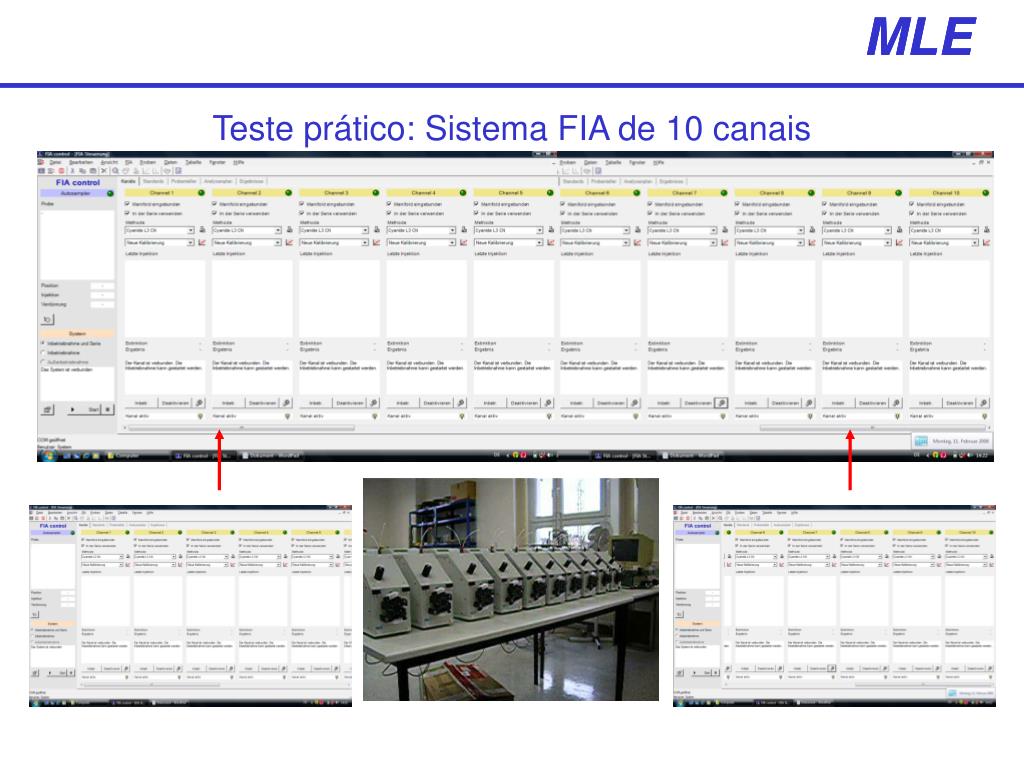

  18. MLE MLE MLE Teste prático: Sistema FIA de 10 canais

  19. MLE MLE Os parâmetros do método usado

  20. MLE MLE A calibração atual

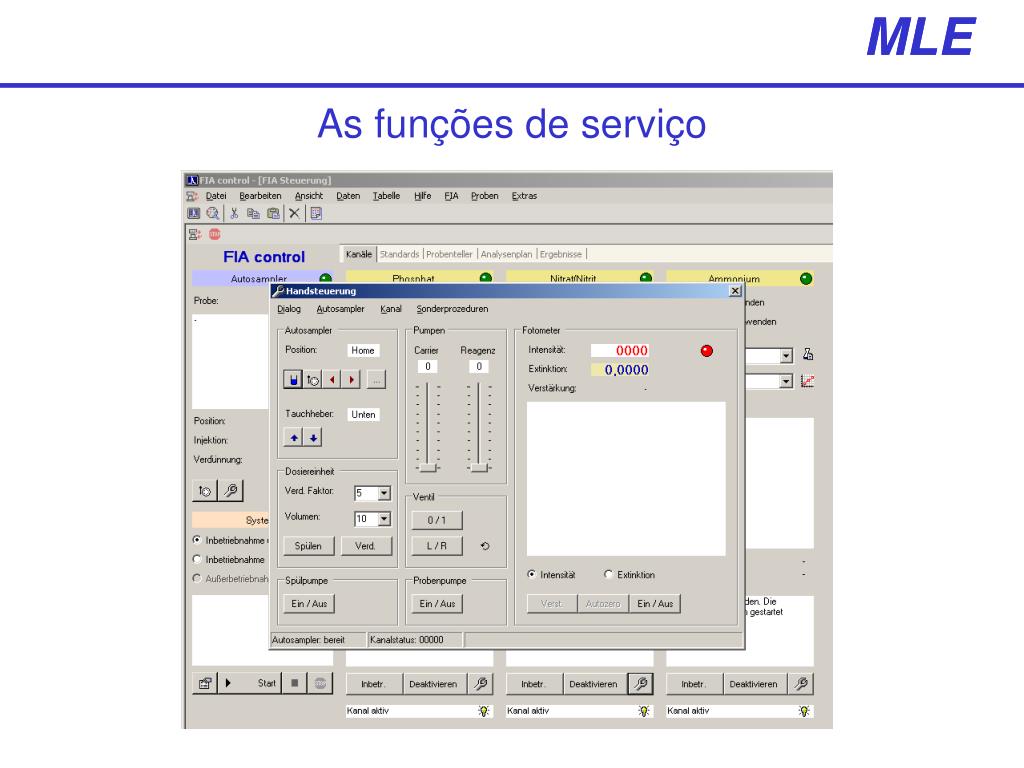

  21. MLE MLE As funções de serviço

  22. MLE MLE Os resultados (base de dados)

  23. MLE MLE A função de zoom do pico

  24. MLE MLE Protocolo dos resultados (versão curta)

  25. MLE MLE Protocolo de calibração

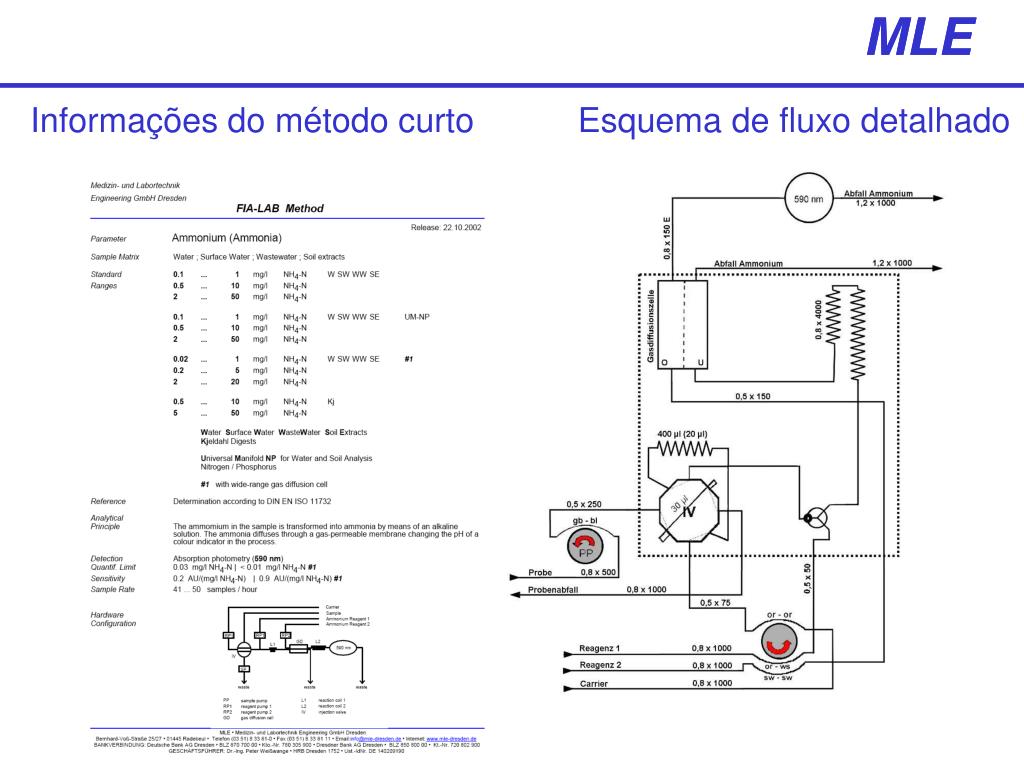

  26. MLE MLE Informações do método curto Esquema de fluxo detalhado

  27. MLE MLE Fluxo da amostra Rejeito Plano de conecção de um sistema multicanal Conexões elétricas (comunicação) Painel traseiro

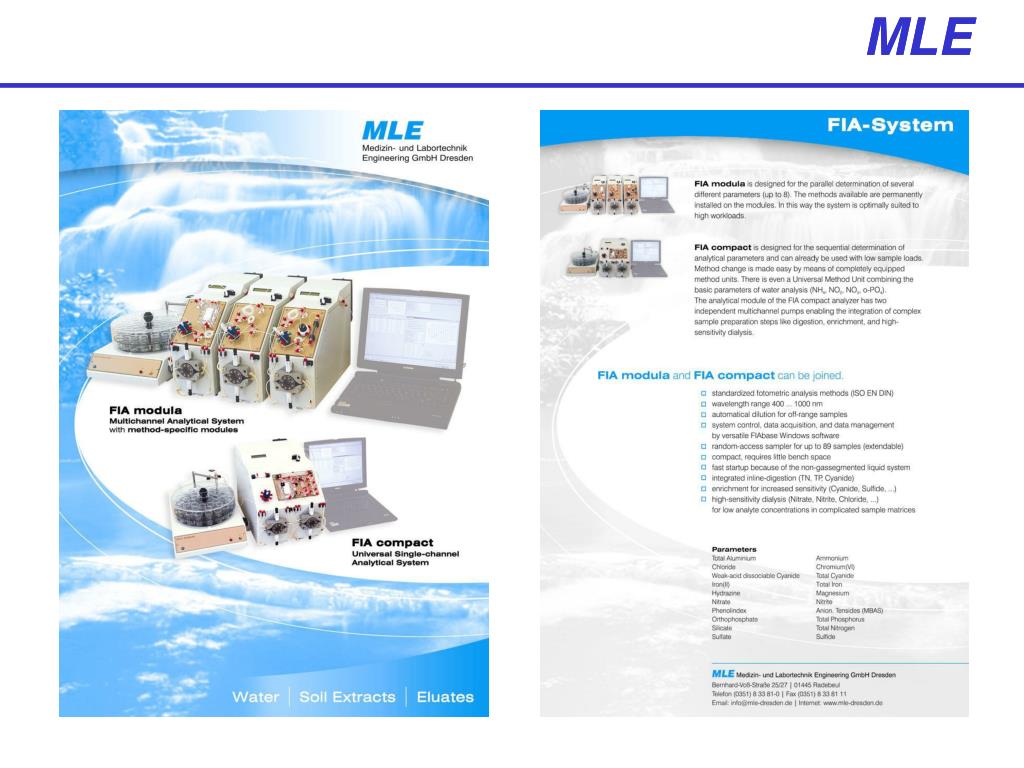

  28. MLE MLE
