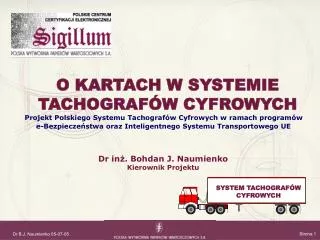

  1. O KARTACH W SYSTEMIE TACHOGRAFÓW CYFROWYCH Projekt Polskiego Systemu Tachografów Cyfrowych w ramach programów e-Bezpieczeństwa oraz Inteligentnego Systemu Transportowego UE Dr inż. Bohdan J. Naumienko Kierownik Projektu SYSTEM TACHOGRAFÓW CYFROWYCH

  2. O KARTACHW SYSTEMIE TACHOGRAFÓW CYFROWYCH (STC) Spis treści prezentacji • DEFINICJA SYSTEMU TELEINFORMATYCZNEGO STC • EUROPEJSKA SIEĆ TELEINFORMATYCZNA TACHONET • CELE SYSTEMOWE I REGULACJE PRAWNE • PODSTAWOWE CECHY TACHOGRAFU CYFROWEGO • KARTY ELEKTRONICZNE • 5.1. Użytkownicy i rodzaje karty elektronicznych • 5.2. Standard karty elektronicznej z procesorem • 5.3. Dane w jednostce pojazdowej i na karcie • 5.4. Dostęp do danych w jednostce pojazdowej i na karcie • 5.5. Rodzaje aplikacji do podmiotu wydającego karty • 5.6. Podstawowe funkcje podmiotu wydającego karty • 5.7. Procesy i elementy systemu umożliwiające obsługę użytkowników kart SYSTEM TACHOGRAFÓW CYFROWYCH

  3. System teleinformatyczny- określony i spójny zespół elementów tworzących infrastrukturę źródeł danych, sieci komunikacyjnych lokalnych i rozległych, serwerów baz danych i aplikacji oraz stanowisk pracy wraz z interfejsami użytkowników, którzy działają w ramach tej infrastruktury. System Tachografów Cyfrowych (STC)– system teleinformatyczny Unii Europejskiej realizujący cele gospodarki transportowej wyznaczone w europejskich i narodowych regulacjach prawnych w sposób zgodny z tymi regulacjami. DEFINICJA TECHNOLOGICZNA SYSTEMU TACHOGRAFÓW CYFROWYCH

  4. EUROPEJSKA SIEĆ TELEINFORMATYCZNA TACHONET SYSTEM TACHOGRAFÓW CYFROWYCH

  5. EUROPEJSKA SIEĆ TELEINFORMATYCZNA TACHONET • CEL: Zapewnienie wymiany danych między administracjami narodowymi w ramach systemu tachografów cyfrowych(Rozporządzenie n°3821/85 nowelizowane Rozporządzeniami n°2135/98 oraz n°1360/2002 Aneks 1B) • TACHONET ZAPEWNIA: • Niezawodną i bezpieczną wymianę danych między państwami członkowskimiUE stosującymi tachografy cyfrowe w transporcie drogowym • Stosowanie przez państwa członkowskie UE tych samych procedur techniczno-organizacyjnych • Wykorzystanie nowoczesnych i standaryzowanych narzędzi oraz infrastruktury e-biznesu • TACHONETjestzarządzany przez Departament Transportu i Energii Komisji Europejskiej DG TREN

  6. TACHOnet XML Messaging System UŻYTKOWNICY TACHONETU • CZYNNI: • Pracownicy Podmiotu Wydającego Karty(PWK) • Pracownicy służb kontrolnych • BIERNI: • Kierowcy • Warsztaty • Przedsiębiorstwa Wydaje sprawdza, modyfikuje Składa aplikacjęo wydanie, wymianę i zmianę statusu karty Pracownik PWK Sprawdza, modyfikuje Użytkownik bierny Kontroler

  7. ARCHITEKTURA TRANSMISJI W TACHONECIE

  8. CELE SYSTEMOWE I REGULACJE PRAWNE SYSTEM TACHOGRAFÓW CYFROWYCH

  9. ZWIĘKSZENIE BEZPIECZEŃSTWA TRANSPORTU DROGOWEGO I ZMNIEJSZENIE RYZYKA POWAŻNYCH KATASTROF POWODOWANYCH PRZEZ TIR-Y W RAMACH EUROPEJSKIEGO PROGRAMU E-BEZPIECZEŃSTWO ZAPEWNIENIE UCZCIWEJ KONKURENCJI WŚRÓD PRZEWOŹNIKÓW I OGRANICZENIE NADUŻYĆ GOSPODARCZYCH ZWIĄZANYCH Z FAŁSZOWANIEM ZAPISÓW TACHOGRAFÓW ANALOGOWYCH Modernizacja gospodarki transportowej UE i zwiększenie jej efektywności poprzez wprowadzenie technologii teleinformatycznych kontroli i zarządzania w ramach europejskiego programu Inteligentne Systemy Transportowe Zapewnienie standardów socjalnych w pracy kierowców Wprowadzenia teleinformatycznych technologii i procedur do systemów administracyjnych w ramach europejskiego programue-państwo CELE SYSTEMU

  10. PRZEGLĄD REGULACJI PRAWNYCH Rozporządzenia narodowe Ustawy narodowe Regulacje KE dla STC Specyfikacje techniczne KE Legislacja społeczna UE Dyrektywa 88/599/EEC Aneks 1 Diagram Chart Tachograph Rozporządzenie EEC3820/85 Rozporządzenie EEC3821/85 1.Certyfikacja warsztatów 2. Kontrole okresowe 3. Naprawy 4. Urządzenia diagnostyczne 5. Szkolenie 6. Analiza wypadków 7. Kontrole doraźne w firmach i na drogach 8. Wydawanie kart 9. Wymiana kart i urządzeń 10. Ściąganie danych 11. Archiwizacja danych 12. Przepisy karne Aneks 1B Rozporządzenie EC1360/2002 Rozporządzenie EEC3820/1985 Rozporządzenie EEC2135/98

  11. Definicje Ogólna charakterystyka i funkcje jednostki pojazdowej (JP): rejestratora (R), karty tachografu (KT), sensora szybkości (SS), kabla łączącego sensor z rejestratorem (K) Wymagania konstrukcyjne i funkcjonalnedla JP Instalacja rejestratora Kontroledrogowe i eksploatacyjne Wydawanie kart Rodzaje akceptacji Załączniki techniczne REGULACJE W ANEKSIE 1B

  12. CERTYFIKACJA STC WEDŁUG REGULACJI UEEEC 2135/98 ORAZ EC1360/2002/ANEKS 1B European Commission Member State Authorities (MSAs) European Root Certification Authority (EITA) European Interoperability Test Authority (EITA) Card Issuing Authority (CIA) Member State Certification Authority (MSCA) End User Card Personalization Authority (CPA) Member State Type Approval Authority (MSTAA)

  13. PODSTAWOWE CECHY TACHOGRAFU CYFROWEGO SYSTEM TACHOGRAFÓW CYFROWYCH

  14. Jest całkowicie cyfrowy Jest zabezpieczony przed nieautoryzowanym otwarciem Współpracuje z kartami elektronicznymi Pozwala wyprowadzić dane na drukarkę lub pobrać je do wyświetlenia na monitorze Pozwala kierowcy wprowadzić ręcznie niektóre dane Posiada pamięć pozwalającą nazapis 365 dni pracy kierowcy PODSTAWOWE CECHY TACHOGRAFU CYFROWEGO (1)

  15. Tachograf cyfrowy lub karta kierowcy powinny rejestrować i przechowywać zapisy działalności kierowcy: Czas jazdy (w tym czas ciągłej jazdy) Czas pracy/dostępności Odpoczynek Zarejestrowana działalność kierowcy daje możliwość kontroli poprzez odpowiednie służby ruchu drogowego, które mogą odczytywać zapamiętane przez tachograf dane PODSTAWOWE CECHY TACHOGRAFU CYFROWEGO (2)

  16. GRUPY DANYCH ZAPISYWANEW TACHOGRAFIE I NA KARCIE • Dotyczące pojazdu:numer rejestracyjny VRN oraz identyfikacyjny VIN • Dotyczące tachografu : nr urządzenia, nazwa producenta, dysfunkcje • Dotyczące kierowcy: nazwisko, imiona i numer prawa jazdy • Dotyczące jazdy: odległości, szybkości, czasy jazdy (jeśli kierowca nie załączy karty do tachografu i rozpocznie jazdę to dane będą rejestrowane tylko w VU) • Dotyczące innej działalności kierowcy: odpoczynek, dostępność i praca będą rejestrowane poprzez ręczne wprowadzanie danych w czasie rzeczywistym (mode switch- wcześniejsze dane nie są kasowane przez nowy wpis)

  17. KARTY ELEKTRONICZNE SYSTEM TACHOGRAFÓW CYFROWYCH

  18. UŻYTKOWNICY I RODZAJE KART ELEKTRONICZNYCH Karta kierowcy • Personalizowanado użytku kierowcy • Kierowca może mieć tylko jedną kartę • 5 lat okres ważności • Przechowuje dane z 28 dni pracy kierowcy

  19. UŻYTKOWNICY I RODZAJE KART ELEKTRONICZNYCH Karta warsztatowa • Przeznaczona dla techników tachografu instalujących, aktywujących, kalibrujących i ustawiających urządzenia w jednostce pojazdowej • 1 rok okresu ważności • Personalizowanadla użytku technika warsztatu • Wydana wraz z PIN-em

  20. UŻYTKOWNICY I RODZAJE KART ELEKTRONICZNYCH Karta przedsiębiorstwa • Pozwala przedsiębiorstwu zabezpieczyć i pobrać dane zarejestrowane w jednostce pojazdowej • 5 lat okresu ważności

  21. UŻYTKOWNICY I RODZAJE KART ELEKTRONICZNYCH Karta kontrolna • Wykorzystywana przez kontrolerów • Okres ważności 2 lata • Karta personalizowana

  22. Karty procesorowe, które są programowalne i wykorzystują kryptografię, zapewniająnajlepszą funkcjonalność i bezpieczeństwo Karty bez procesora mają bowiem następujące wady: Karty preprogramowane, posiadające jako do identyfikacji jedynie unikalny numer seryjny, zapewniają wyłącznie elementarny poziom bezpieczeństwa. Karty pamięciowemogą co prawda zawierać dużo informacji identyfikacyjnej, jednak ponieważ są pasywne, zatem wprowadzane na nich zabezpieczenia są łatwe od ominięcia: Zabezpieczenie pamięci tylko hasłem jest forsowane przez jego odgadnięcie lub inne uzyskanie. Zabezpieczenie pamięci stałą logiką sprzętową jest opłacalne jedynie dla prostych pojedynczych funkcji jak np. w kartach telefonicznych czy w komunikacji miejskiej. DLACZEGO KORZYSTAMY Z KARTY PROCESOROWEJ?

  23. ANATOMIA ELEKTRONICZNEJ KARTY PROCESOROWEJ • ELEMENTY KARTY PROCESOROWEJ • ELEMENTY FIZYCZNE: podłoże karty, układ scalony (mikroukład, chip), styki (wyprowadzenia elektroniczne). MODUŁ KARTY = układ scalony + styki • ELEMENTY PROGRAMOWE: system operacyjny SCOS (np.TCOS) oraz aplety Java Card 2.0

  24. DOSTĘP DO DANYCH Karta przedsiębiorstwa, warsztatu lub kontrolna Dane mogą być pobrane do komputera, wydrukowane na drukarce tachografu lub wyświetlone na ekranie tachografu

  25. DOSTEPNE RODZAJE DANYCH • 6 rodzajów dostępnych danych w szczególności w postaci wydruku: • 2 związane z działalnością kierowcy: pobieranie zJP i z karty • 2 związane z wydarzeniami i błędami (dysfunkcje czujnika ruchu, JP, karty, etc): pobieranie zJP i z karty • 1 związane z danymi technicznymi (pojazd, JP, etc.) • 1 związane z przekroczeniami prędkości

  26. DANE W JEDNOSTCE POJAZDOWEJI NA KARCIE ELEKTRONICZNEJ (1) JP KE • Dane związane z pojazdem • tachograf • dane kalibracji • pojazd • kierowcy • aktywności wszystkich kierowców prowadzących pojazd • miejscowości • dane odometru • szybkość jazdy i jej przekroczenia • zdarzenia i błędy JP i KE • kontrolerzy i typ kontroli • Dane związane z posiadaczem karty • identyfikacja kierowcy • numer prawa jazdy • aktywności kierowcy w czasie jazdy • miejscowości • dane odometru • zdarzenia i błędy JP i KE • kontrolerzy i typ kontroli

  27. DANE W JEDNOSTCE POJAZDOWEJI NA KARCIE ELEKTRONICZNEJ (2) JP KE • Dane związane z posiadaczem karty • Dane identyfikacyjne karty • Dane identyfikacyjne posiadacza • Dane prawa jazdy • Dane aktywności posiadacza • Miejscowości rozpoczęcia i zakończenia dnia pracy • Dane odometru • Zdarzenia i błędy • Dane użytkowe pojazdu • Dane sesji karty • Dane z kontroli • Dane warunków specjalnych • Dane związane z pojazdem • Dane identyfikacyjne urządzenia • Elementy bezpieczeństwa • Załączenie karty i kasowane dane • Aktywność kierowcy • Miejscowości rozpoczęcia i zakończenia dnia pracy • Dane odometru • Szczegółowe dane o szybkości • Zdarzenia i błędy • Dane kalibracji • Dane korekty czasu • Dane z kontroli • Zastrzeżone dane przedsiębiorstwa • Pobieranie danych • Dane warunków specjalnych

  28. DOSTEP DO DANYCH W CZASIE KONTROLI • 3 podstawowe sposoby: • Autoryzacja kartą kontrolną i pobranie danych z jednostki pojazdowej i karty do komputera przenośnego kontrolera • Wydruk danych z jednostki pojazdowej i karty • Wyświetlenie danych na ekranie jednostki pojazdowej • W przypadku 2 oraz 3 nie jest potrzebna karta kontrolna bez której jednak niektóre dane nie są dostępne

  29. Za pomocą swojej karty kierowca może wyświetlić i wydrukować wszystkie dane dotyczące jego osoby Za pomocą swojej karty kontroler może wyświetlić, wydrukować i pobrać wszystkie dane Za pomocą swojej karty technik warsztatowy może wyświetlić, wydrukować i pobrać wszystkie dane Za pomocą swojej karty przedsiębiorstwo może wyświetlić i wydrukować wszystkie dane nie zablokowane przez inną firmę Bez karty wszystkie dane mogą być wyświetlane lub wydrukowane z wyjątkiem danych osobowych(nazwisk i numerów kart). W tym wypadku dostęp jest ograniczony do 8 dni PRAWA DOSTEPU DO DANYCH ZWIAZANE Z KARTAMI

  30. RODZAJE APLIKACJI O KARTĘ • Pierwsze wydanie – Pierwsza aplikacja o kartę tachografu • Wymiana – Wymiana karty w wypadku jej zagubienia, kradzieży, lub dysfunkcji • Zmiana – Zmiana danych związanych z kartą • Odnowienie – Wydanie ponowne poutracie ważności po 5 latach użytkowania

  31. PODSTAWOWE FUNKCJE PODMIOTU WYDAJĄCEGO KARTY • Utrzymywanie Centrum Zarządzania Systemem (CZT), Centrum Wytwarzania Kart(CWT), Centrum Personalizacji (CPT), Centrum Certyfikacji (CCT) i Centrum Obsługi Klienta i Dystrybucji (COT) oraz realizowanie ich zadań: • CZT: zarządzanie bazami danych, programami, transmisją i funkcjonowaniem infrastruktury teleinformatycznej • CWT: wytwarzanie kart gotowych do personalizacji • CPT: personalizacja graficzna kart • CCT: certyfikacja i personalizacja elektroniczna kart • COT: przyjmowanie aplikacji, wprowadzanie danych i rozpatrywanie reklamacji

  32. PROCESY I ELEMENTY SYSTEMU UMOŻLIWIAJĄCE OBSŁUGĘ UŻYTKOWNIKÓW KART CEPiK 5 4 Kierowcy CENTRUM OBSŁUGI KLIENTA I DYSTRYBUCJI 6 CENTRUM WYTWARZANIAKART Pojazdy CENTRUM ZARZĄDZANIA SYSTEMEM 1 UŻYTKOWNIK Baza kart Aplikacja papierowa 11 2 10 1 Aplikacja elektroniczna CENTRUM CERTYFIKACJI 7 CENTRUM PERSONALIZACJI GRAFICZNEJ ORAZ ELEKTRONICZNEJ 8 Klucze 9 Certyfikaty TACHONET UE 3

  33. POLSKI SYSTEM TACHOGRAFÓW CYFROWYCH Projekt Polskiego Systemu Tachografów Cyfrowych w ramach programów e-Bezpieczeństwa oraz Inteligentnego Systemu Transportowego UE DZIĘKUJĘ ZA UWAGĘ Proszę o pytania Dr inż. Bohdan J. Naumienko Kierownik Projektu
