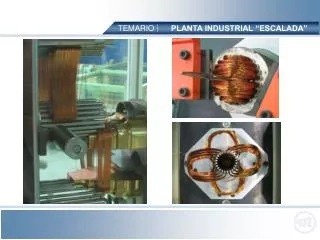

1. TEMARIO PLANTA INDUSTRIAL “ESCALADA”

2. TEMARIO PLANTA INDUSTRIAL “ESCALADA” Veracruz 2900 Valentín Alsina (1822) Bs.As Tel: 4135-7000 Fax: 4135-7001 ventas@motorarg.com.ar www.motorarg.com.ar

3. TEMARIO BOMBAS DE SUPERFICIE • Normalizadas • Autoaspirantes • Autocebantes • Hidromasajes • BOMBAS DE SUPERFICIE • Presurizadoras • Circuladoras • Periféricas • Centrifugas

4. TEMARIO LINEA DE PRODUCTOS • BOMBAS DE DRENAJE • Agua limpia • Agua Pluvial • Aguas negras • Agua con sólidos • Industriales • Trituradoras

5. TEMARIO LINEA DE PRODUCTOS • BOMBAS SUMERGIBLES • 3” - MICRA • 4” MONOBLOCK • 4” TRADICIONAL • 6” • 8” • 10”

6. TEMARIO PRESURIZACION • EQUIPOS DE PRESION • PARA LA PRESURIZACION DE : • EDIFICIOS • INDUSTRIAS • CLUBES • RIEGOS • INSTALACIONES DE INCENDIO

7. TEMARIO PRESURIZACION

8. TEMARIO BOMBAS DE SUPERFICIE • Selección del modelo en función de la instalación DATOS A = Hs = 7 m hasta el espejo B = 10 m de recorrido C= He = 15 m de altura TANQUE = 1000 lts de capacidad Tiempo de llenado = 20 minutos

9. PRESION TEMARIO BOMBAS DE SUPERFICIE • HS = Altura de Succión, es la distancia entre el nivel de agua y la boca de aspiracion de la bomba • HE = Altura de elevacion, es la distancia desde la descarga de la bomba hasta el punto donde debe llegar el agua. Fecha: 01/08/2008 V1-Emitido por: Depto de Ingenieria

10. Selección del modelo en función de la instalación TEMARIO BOMBAS DE SUPERFICIE DATOS A = Hs = 7 m hasta el espejo B = 10 m de recorrido C= He = 15 m de altura TANQUE = 1000 lts de capacidad Tiempo de llenado = 20 minutos SOLUCION PRESION = Hs + He = 7 + 15 PRESION = 22 m = 2,2 Kg/cm2 CAUDAL = lts x hora = CAUDAL = 3.000 l/h = 3 m3/h

11. TEMARIO BOMBAS DE SUPERFICIE

12. LECTURA DE PLACAS

13. TEMARIO PRESURIZACION

14. La potencia absorbida por una bomba centrífuga es la requerida por esta en su acoplamiento o al eje dela máquina de accionamiento, potencia mecánica que se obtiene mediante la siguiente fórmula:con ρ en Kg/dm 3 g en m/s 2 Q en l/sH en m O también como en la práctica se hace: con ρ en Kg/dm 3 Q en m 3 /hH en m367 constante La potencia absorbida por la bomba P puede obtenerse también, con bastante exactitud, de la curva característica de la bomba (véase Cáp. 2.7) para una densidad ρ = 1.0 Kg. /dm 3 . Si la densidad ρ fuera otra, se modifica la potencia resultante de la curva, según ap. TEMARIO

15. TEMARIO PRESURIZACION

16. NSPH disponible y requerida La "Altura Neta Positiva de Aspiración requerida" ( NSPHr) por la bomba representa la energía mínima, en la brida de succion de la bomba, por sobre la presión de vapor del líquido a la temperatura de bombeo y referido al eje de la bomba: NSPHr= Hb+ hsc- hvdonde: Hb = altura de presión barométrica hsc = altura mínima necesaria en la entrada de la bomba referida al eje y en valores relativos. hv = altura de presión de vapor del líquido a la temperatura de bombeo. TEMARIO

17. TEARIO La NSPHr es una CARACTERISTICA PARTICULAR DE CADA BOMBA y que contempla una serie de variables características como son la forma, el número de paletas, y el ángulo de ataque del impulsor, las dimensiones de la zona de succión, etc. que configuran e forma general, una pérdida de carga. Generalmente se representa el NSPHr en función del caudal determinando una curva como la siguiente:
