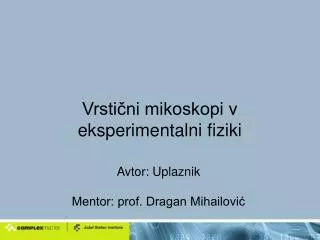

  1. Vrstični mikoskopi v eksperimentalni fiziki Avtor: Uplaznik Mentor: prof. Dragan Mihailović

  2. Napovednik • Uvod • Vrstični elektronski mikroskop • Opis delovanja • Uporaba • Vrstični tipalni mikroskop • Vrste mikroskopov in načini delovanja • Uporaba • Zaključek

  3. Zgodovina • 1931 Knoll, Ruska - Presevni elektronski mikroskop • 1942 Čitalni elektronski miroskop • 1965 Prve naprave na tržišču • 1981 Binning, Rohrer -Tunelski čitalni mikroskop

  4. Zgradba mikroskopa Vrstični elektronski mikroskop • SEM – scanning electron microscope

  5. Stolp • Izvor • Zbiralne leče • Odprtina • Čitalni tuljavi • Objektiv

  6. Vrste Izvornih konic Volframova 2700 0C, 10-5 torr 2 A/cm2, 100 ur LaB6 2300 0C, 10-5 torr 20 A/cm2, 200 ur Hladna emisija 2000 A/cm2, 10-9 torr Čas: 10 let Izvor elektronov

  7. Nanožice Desetkrat svetlejše Energijska razpršenost manjša Volframova konica LaB6 Volfram-cirkonijeva konica Slike konic

  8. Magnetna leča

  9. Uporaba • Mikroskopija • Elementna analiza • Elektronska litografija • Analiza bioloških vzorcev • Fizika materialov – testiranja • Fizika površin – prelomi • Medicinski vsadki • Sodna medicina

  10. Mikroskopiranje • Povratno sipanje • Energija nad 50 eV • Sipani presek večji pri težjih elementih • Površinske podrobnosti neopažene • Sekundarni elektroni • Energija pod 50 eV • Opazimo podrobnosti – 50 nm pod površino • Elementov ne ločimo med seboj • Ločljivost: 5-10nm

  11. Povratno sipanje Lečni detektor b) Sekundarni elektroni Everhart-Thornleyev detektor a) Detektorja

  12. Primera slik Povratno sipanje Sekundarni elektroni

  13. Elementna analiza vzorcev • Karakteristične črte • Več analiznih kristalov

  14. Elektronska litografija • Dodelava mikroskopa omogoča risanje • Elektroni trgajo vezi med monomeri v polimerni pasti - resistu • Topilo odtopi osvetljene dele • V kanalih napršena kovina zadene substrat • Po dvigu preostale paste ostanejo strukture v kanalih

  15. Primer vezja

  16. Vrstični tipalni mikroskop • SPM – scanning probe microscope • Ostra konica tipa površino • Zgradba

  17. Osnovna načina mikroskopiranja • Tunelska mikroskopija – STM • Mikroskopija na atomsko silo – AFM • Kontaktni način • Tipalni način

  18. Mikroskopija na atomsko silo – AFM • Kontaktni način a) • Tipalni način b)

  19. Izvedba v napravi

  20. Drugi načini mikroskopiranja • Torzijsko-tipalni • Lateralni • Prevodni • Magnetni • Elektromagnetni • Elektrostratski • Termični

  21. Zaključek

  22. Hvala

  23. SEM TEM
