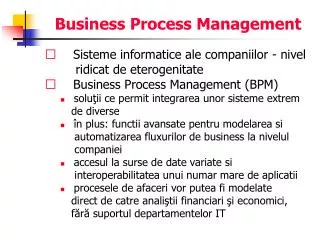

  1. Business Process Management 􀂆 Sisteme informatice ale companiilor - nivel ridicat de eterogenitate 􀂆 Business Process Management (BPM) • soluţii ce permit integrarea unor sisteme extrem de diverse • în plus: functii avansate pentru modelarea si automatizarea fluxurilor de business la nivelul companiei • accesul la surse de date variate si interoperabilitatea unui numar mare de aplicatii • procesele de afaceri vor putea fi modelate direct de catre analiştii financiari şi economici, fără suportul departamentelor IT

  2. Business Process Management

  3. Business Process Management

  4. Soluţiile BPM | Implementare

  5. Business Process Execution Language 􀂆 Limbaj bazat pe XML 􀂆 Permite dezvoltatorilor să-şi descrie procesele de afaceri ca servicii web 􀂆 Derivat din WSFL (Web Services Flow Language) şi XLANG (Web Services Description Language (WSDL) aplicat pentru business) 􀂆 BPEL se focalizează pe modelarea proceselor moderne de afaceri, adoptând serviciile Web ca mecanism extern de comunicare 􀂆 Integrează facilităţile Web Services Description Language (WSDL) 1.1 pentru a descrie mesajele de intrare sau de ieşire

  6. Business Process Execution Language 􀂆 Procesele de afaceri pot fi descrise în două moduri: • Procese executabile de afaceri – care modelează comportamentul actual al unui participant într-o interacţiune de afaceri • Protocoale de afaceri – care, utilizează descrieri de procese specificând comportamentul părţilor implicate în schimbul de mesaje, fără a descopri comportamentul lor intern. • Descrierile de procese în cadrul protocoalelor de afaceri sunt numite procese abstracte 􀂆 BPEL e utilizat pentru a modela atât procesele executabile, cât şi pe cele abstracte

  7. BPEL 􀂆Pentru programarea la scară largă, BPEL descrie procese abstracte>>> o serie de comportamente observabile: când trebuie aşteptate/trimise mesaje, când trebuie găsite compensaţii pentru tranzacţiile eşuate etc.

  8. BPEL 􀂆 Domenii de utilizare 􀂆 Secvenţierea activităţilor din cadrul proceselor, în special interacţiunile dintre serviciile Web 􀂆 Corelarea mesajelor şi a instanţelor de procese 􀂆 Comportamentul de restabilire a datelor în caz de erori sau condiţii excepţionale 􀂆 Relaţii bilaterale bazate pe servicii Web între rolurile de proces

  9. BPEL 􀂆 Rolul BPEL în schimbul de date prin intermediul serviciilor Web este de: • a defini toţi paşii într-o tranzacţie • A se asigura că sunt executaţi într-o ordine corectă 􀂆 Ex: ce se întâmplă când un cumpărător trimite u ordin de achiziţie către un furnizor • Documentul BPEL este trimis împreună cu ordinul de achiziţie, specificând instrucţiuni pentru procedurile necesare: confirmarea ordinului, aprobarea creditului, chitanţa de plată, confirmarea distribuţiei produselor

  10. BPEL 􀂆 BPEL este destinat să funcţioneze în “spaţiul public” dintre companii • Poate automatiza secvenţierea mesajelor, dar NU se ocupă de executarea efectivă a tranzacţiilor 􀂆 BPEL oferă o soluţie mult mai ieftină comparativ cu metoda mai puternică (dar şi mai dificilă) EDI – Electronic Data Interchange.

  11. Orchestrarea serviciilor Web • Standarde pentru servicii – pozitionare • Modelarea procesului de business • BPML • UML • Orchestrarea procesului de business • WSBPEL • ebXML Orientare pe procese

  12. BPMN • BPMN este o reprezentarea grafica pe baza de organigrame pentru definirea BP (Business Processes) • BPMN ofera un mecanism pentru generarea BP executabile (BPEL) din aceasta reprezentare grafica • BP modelat in BPMN poate fi direct dat unui motor BPEL pentru executie

  13. Originile BPMN • BPMI (Business Process Management Institute) – acum parte a OMG a dezvoltat BPML (un limbaj bazat pe XML pentru executarea BP) • BPML a fost mai tarziu inlocuit de BPEL • BPMN • Mai 2004 - BPMN 1.0 • Februarie 2006 BPMN 1.0 adoptat ca standard OMG • la ora actuala exsita 39 de mari companii care au implementari ale BPMN

  14. BPMN – elemente de baza • BPMN este format dintr-o multime de elemente grafice • Defineste Business Process Diagram (BPD) – flowchart pentru crearea modelelor grafice a operatiilor BP • 4 categorii de baza de elemente • Flow Objects • Connecting Objects • Swimlanes • Artifacts

  15. BPD - rezumat Elemente din BPDiagram

  16. BPMN - orchestrare • Orchestrarea – procese interne intr-o aceeasi organizatie • Procesele sunt continute intr-un singur Pool

  17. BPMN - coreografie • Coreografia – procese care se petrec in mai multe organizatii si interactiunea intre ele • Procesele fiecarei organizatii sunt continute in Pools diferite

  18. BPEL • Poate servi ca un limbaj de executie (procese executabile si ca un limbaj de descriere (procese abstracte) • Un document BPEL utilizeaza XML pentru a descrie urmatoarele aspecte ale BP:

  19. Structura BPEL Partner / Role Definitions ProcessState • <process> • <partners> … </partners> • <variables> … </variables> • <correlationSets> … </correlationSets> • <faultHandler> … <faultHandler> • <compensationHandler> … </compensationHandler> • <eventHandler> … </eventHandler> • (activities)* • </process> • activities = <receive>, <reply>, <invoke>, <assign>, <throw>, <terminate>, <wait>, <empty>, <sequence>, <switch>, <while>, <pick>, <flow>, <scope>, <compensation> Instance Matching Transaction management ExceptionHandling Events ProcessFlow Sintaxa BPEL 1.1

  20. Triggere de procese BPEL • Extrinsic / Incoming Messages <receive createInstance=“yes”> … </receive> • Intrinsic / Time-based <pick> <!-- set an alarm in 3 days and 10 hours --> <onAlarm for="'P3DT10H'"> <!-- handle timeout for order completion --> … </onAlarm> </pick>

  21. Activitati BPEL • <sequence> • <flow> • <pick> Serial: <send>, <receive>, <invoke>, <…> Paralel <send>, <receive>, <invoke>, <…> Asteapta pentru unul sau mai multe <receive> sau o alarma

  22. Fluxul de control BPEL • <switch> <case /> <otherwise /> </switch> • While • Wait

  23. Date BPEL • Contextul prin <scope> • Atribuirea variabilelor utilizand XPath 1.0 <assign> <copy> <from variable="AutoLoanRequest" part="creditRating" query="/creditRating/text()"/> <to variable="InterstateCarLoanRequest" part="credit" query="/credit/text()"/> </copy> </assign>

  24. Corelarea mesajelor BPEL <propertyAlias propertyName="orderNumber" messageType="POMessage" part="PO" query="/PO/Order"/> <correlationSets> <correlationSet name="PurchaseOrder" properties="orderNumber"/> </correlationSets> … <receive partnerLink="Buyer" portType="PurchasingPT" operation="AsyncPurchase" variable="PO"> <correlations> <correlation set="PurchaseOrder" initiate="yes"> </correlations> </receive>

  25. Tranzactii BPEL • Support for transactional integrity • <compensationHandler> <invoke partnerLink="Seller" operation="SyncPurchase" …> … <compensationHandler> <invoke partnerLink="Seller" operation="CancelPurchase“ …/> </compensationHandler> </invoke> • Invoke via <compensate> <switch> <case …> <compensate/> </case> • Ongoing discussions in the OASIS TC about use of WS-Coordination

  26. Tratarea erorilor in BPEL <faultHandlers> <catchAll> … </catchAll> </faultHandlers> … <switch> <case condition= "bpws:getVariableProperty(stockResult,level) > 100"> <throw faultName="OutOfStock"/> </case>

  27. Produse BPEL • OpenStorm Service Orchestrator • Microsoft: BizTalk Server 2004, Visio • Collaxa • IBM WebSphere Process Choreographer • Oracle AS, JDeveloper • webMethods • Eclipse plug-in • Oracle: AS and JDeveloper • BEA WebLogic 8.1 • …
